펄스 AC 방식 에어리어 이오나이저 ER-X

------------------------------ Tab1 showing ------------------------------

기본 정보

대량 이온을 통한 고속 제전으로 "단시간"에 공헌
'에어리스(무풍) 및 '미풍' 제전도 가능한 다기능 타입

UL, CSA : 인증(Certified by TÜV SÜD America Inc.)

기술·자료·견적

문의하기

특징

"무풍(에어리스)", "미풍", "고속" 등 모든 제전에서 다양한 어플리케이션에 대응

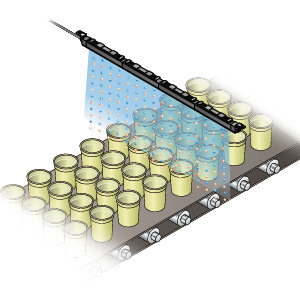

ER-X 시리즈는 압축 에어를 이용한 "미풍 제전", "고속 제전"은 물론, 압축 에어가 필요 없는 "에어리스(무풍)" 제전에도 대응합니다.
2헤드 연결도 가능하여 여러 가지 어플리케이션 제전에 이용할 수 있습니다.

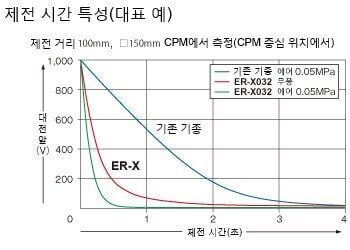

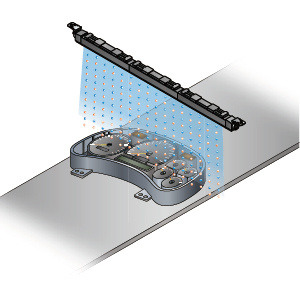

에어 ＋ 대량 이온 방출로 제전 시간을 단축!

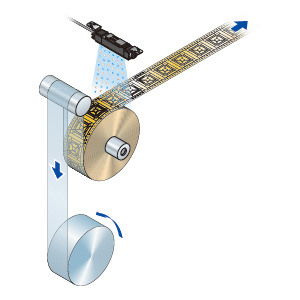

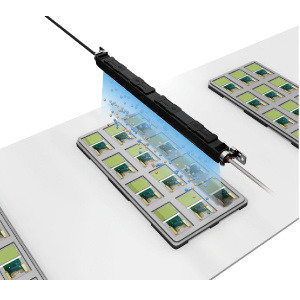

이온을 대량 방출하여 제전 시간을 단축할 수 있습니다. 전자 페이퍼나 박막계 태양 전지 등 제전 속도가 택트 타임의 생산성 향상으로 직결되는 어플리케이션에 최적입니다.

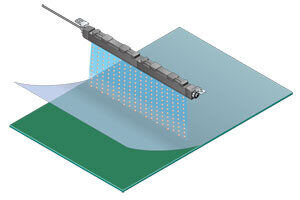

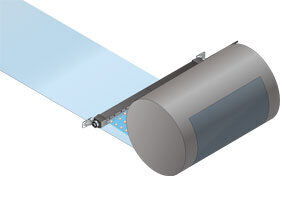

라미네이트 필름 오차, 극소부품의 비산 걱정 없이!

기존 기종에는 불가능했던 0.05MPa 미만의 에어로 제전이 가능합니다. 에어로 인한 먼지의 확산이 거의 없고 워크에 오차가 생기거나 비산되지 않아 라미네이트 필름 및 극소부품, 높은 클린도가 요구되는 FPD(모바일 패널) 등의 어플리케이션 제전에 최적입니다.

스폿 타입 헤드
최고속의 제전 시간을 자랑하는^※ 스폿 타입 헤드

※2023년 12월 현재, 당사 조사

펄스 AC 방식의 스폿 타입 이오나이저^※1 중 최고속! 제전 시간 0.3초 이하^※2 실현

펄스 AC 방식을 채택하여 이온 생성량이 많아 대량의 이온을 방출할 수 있으므로 단시간에 제전이 가능합니다. 또한 ø15mm 이하의 스폿 타입 이오나이저로서 업계 최고속 제전 시간인 0.3초 이하^※2(±1,000V→±100V)를 실현했습니다.
※1：스폿 지름 ø15mm 이하
※2：2023년 12월 현재, 당사 조사

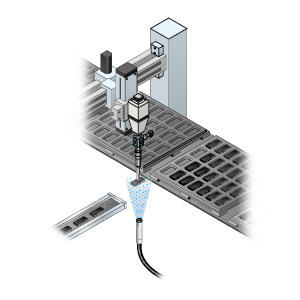

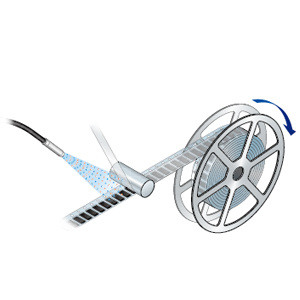

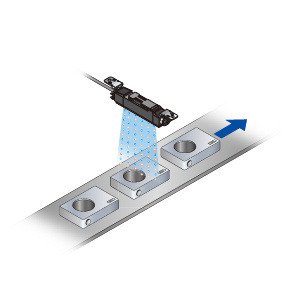

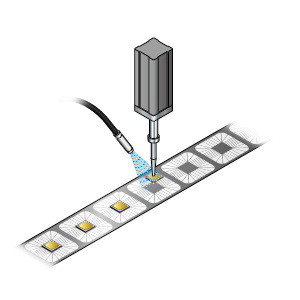

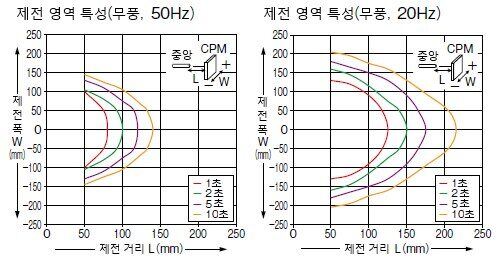

"에어리스(무풍)", "미풍" 제전으로 극소 워크를 날리지 않고 제전 가능

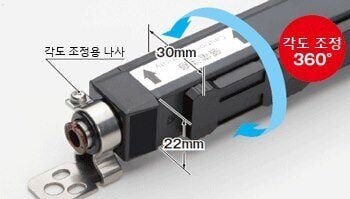

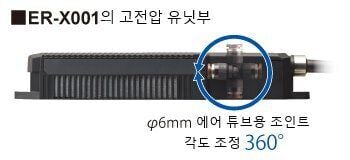

유연한 에어 튜브 내장 케이블로 자유로운 헤드 설치 가능

컨트롤러

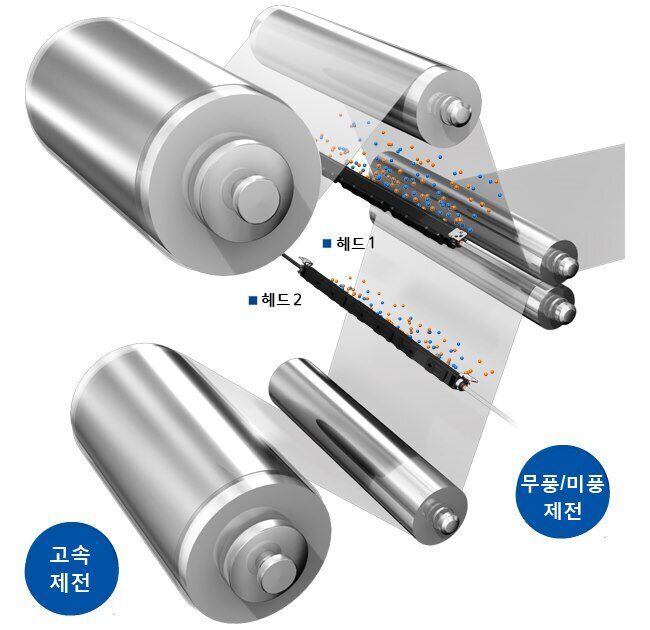

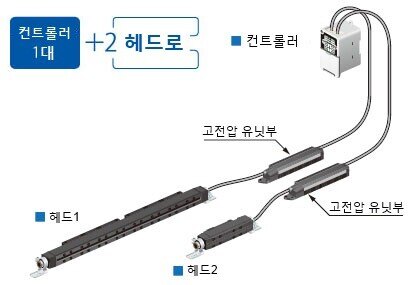

제전 영역과 레이아웃의 확장성을 높이는 2헤드 연결

서로 다른 다양한 헤드와 조합 가능
※새로운 타입의 컨트롤러 ER-XC02는 바 타입 헤드와 스폿 타입 헤드의 동시 연결도 가능

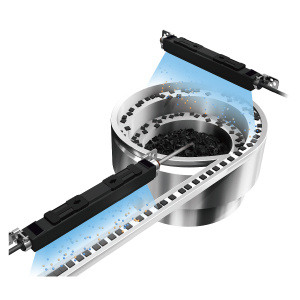

워크를 끼운 헤드 레이아웃에서 제전 가능
2대의 헤드를 동기화하여 제전 효율을 높임

제전 기능 장착

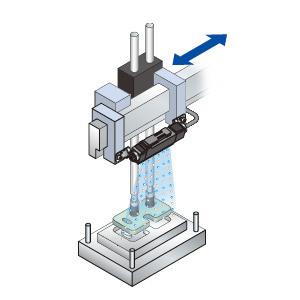

종이나 부품 등을 제전시켜 흡착 반송하는 경우 편리한 기능입니다.
(주1)：헤드2는 통상의 제전 동작을 실행합니다.
(주2)：ER-X001은 제전 기능을 사용할 수 없습니다(방전 정지합니다).

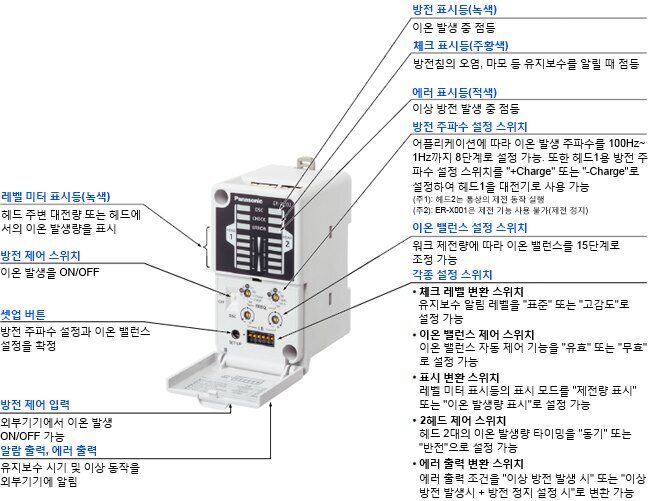

최적의 제전을 위한 여러 가지 기능을 탑재, 올인원 컨트롤러 모델

------------------------------ Tab2 showing ------------------------------

------------------------------ Tab3 showing ------------------------------

주문 가이드

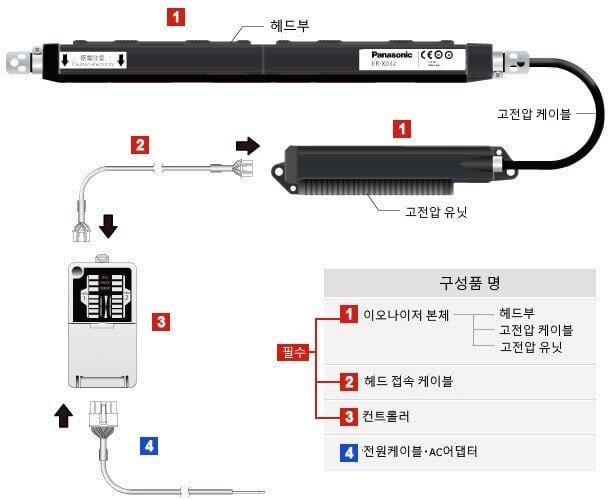

상품 구성

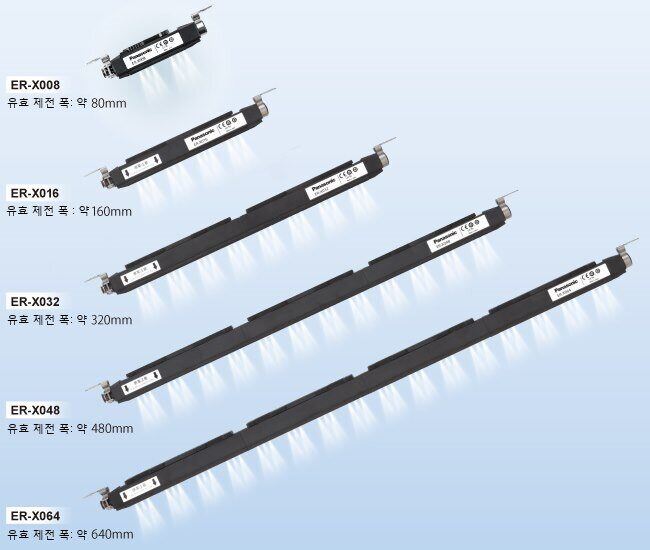

이오나이저 본체(헤드부)

헤드 연결 케이블은 헤드에 부속되어 있지 않으므로 반드시 구입해 주십시오.

종류		제전 시간 (±1,000V→ ±100V)	이온 밸런스	유효 제전 폭	형식명
스폿 타입		0.3초 이하 (주1), 0.5초 이하 (주2)	±30V 이하 (주2) (주3)	약 50mm	ER-X001 (주4)
바 타입		1초 이하 (주2)		약 80mm	ER-X008 (주4)
	내열・ 내한			약 80mm	ER-X008HC (주5)
				약 160mm	ER-X016
	내열・ 내한			약 160mm	ER-X016HC (주5)
				약 320mm	ER-X032
	내열・ 내한			약 320mm	ER-X032HC (주5)
				약 480mm	ER-X048
	내열・ 내한			약 480mm	ER-X048HC (주5)
				약 640mm	ER-X064
	내열・ 내한			약 640mm	ER-X064HC (주5)

(주1) : 제전 거리 50mm, 제품 중앙, 방전 주파수 50Hz, 에어 60ℓ/min.(0.3MPa)의 조건의 대표 예입니다.

(주2) : 제전 거리 100mm(ER-X001은 제전 거리 50mm), 제품 중앙, 방전 주파수 50Hz(내열・내한 타입 ER-X□HC는 방전 주파수 30Hz), 에어 공급이 없는 조건의 대표 예입니다.

(주3) : 이온 밸런스는 양이온과 음이온의 평균값입니다. 또한 사양값은 주위 온도 변화가 ±10℃인 환경에서 방전 시작부터 30분 경과 후에 이온 밸런스를 설정하고 이온 밸런스 제어 기능을 ON하여 사용했을 때의 대표 예입니다.

(주4) : ER-X001 및 ER-X008은 반드시 신 타입 컨트롤러 ER-XC02(2014년 4월 이후 생산분)와 조합하여 사용하십시오.
신구 컨트롤러 구분 방법은 "사용상의 주의"를 참조하십시오.
>>사용상의 주의

(주5) : 내열・내한 타입 ER-X□HC는 사용 주위 온도：-60～+200℃입니다. 또한 반드시 신 타입 컨트롤러 ER-XC02(2016년 4월 이후 생산분)와 조합하여 사용하십시오.
신구 컨트롤러 구분 방법은 "사용상의 주의"를 참조하십시오.
>>사용상의 주의

헤드 연결 케이블

헤드 연결 케이블은 헤드에 부속되어 있지 않으므로 반드시 구입해 주십시오.

형식명	내용
ER-XCCJ2H	길이 2m, 본체 질량 : 약 120g	양쪽 커넥터 부속 캡 타이어 케이블
ER-XCCJ5H	길이 5m, 본체 질량 : 약 290g
ER-XCCJ10H (주1)	길이 10m, 본체 질량 : 약 560g

(주1) : 내열・내한 타입 ER-X□HC에는 사용할 수 없습니다.

컨트롤러

전원 케이블은 컨트롤러에 부속되어 있지 않으므로 반드시 구입해 주십시오.

종류	형상	형식명	헤드 연결 대수	출력
표준 타입		ER-XC02	최대 2대	포토모스 릴레이 출력

전원 케이블 · AC 어댑터

이오나이저 본체에는 전원 케이블과 AC 어댑터가 부속되어 있지 않습니다.
DC24V로 사용하는 경우에는 전원 케이블, AC100V로 사용하는 경우에는 AC 어댑터를 구입해 주십시오.
또한 고객께서 전원 케이블을 제작하시는 경우에는 부속 배선 커넥터를 사용해 주십시오.

------------------------------ Tab4 showing ------------------------------

옵션

품명	형식명	내용
전원 케이블	ER-XCC2	길이 2m, 본체 질량 약 80g	0.15mm² 10심 커넥터 부속 캡 타이어 케이블 케이블 외경 : Φ5.3mm
전원 케이블	ER-XCC5	길이 5m, 본체 질량 약 190g	0.15mm² 10심 커넥터 부속 캡 타이어 케이블 케이블 외경 : Φ5.3mm

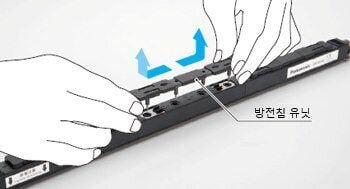

방전침 유닛	ER-XANT	ER-X016/X032/X048/X064용(주1) 교환용 텅스텐 침 부착 유닛：1개
	ER-XANT1	ER-X001용 교환용 텅스텐 침 부착 유닛：1개
	ER-XANT2	ER-X008용(주1) 교환용 텅스텐 침 부착 유닛：1개
	ER-XANTHC	ER-X016HC/X032HC/X048HC/X064HC용 교환용 텅스텐 침 부착 유닛：1개
	ER-XANT2HC	ER-X008HC용 교환용 텅스텐 침 부착 유닛：1개
방전부 보호 커버	ER-XACVR	ER-X016/X032/X048/X064용(주1) 헤드 ER-X에 장착하면 방전침에서 감전되는 것을 방지할 수 있습니다. 2개 1세트.(주2) 재질 : 폴리카보네이트, 질량 : 약 20g(1세트) ※ 방전부 보호 커버를 설치해도 헤드 ER-X의 제전 성능에는 영향이 없습니다. ※ ER-X001 및 ER-X008에서는 사용할 수 없습니다.

(주1) : 내열・내한 타입 ER-X□HC에는 사용할 수 없습니다.

(주2) : 헤드의 기종에 따라 필요한 세트 수가 다릅니다.

헤드 형식명	ER-X016	ER-X032	ER-X048	ER-X064
필요 세트 수 (2장 1세트)	1세트	2세트	3세트	4세트

전원 케이블

ER-XCC□

방전침 유닛

ER-XANT
ER-XANTHC

ER-XANT1

ER-XANT2
ER-XANT2HC

방전부 보호 커버

ER-XACVR

------------------------------ Tab5 showing ------------------------------

사양

헤드

종류	스폿 타입	바 타입
형식명	ER-X001	ER-X008	ER-X016	ER-X032	ER-X048	ER-X064
적합 규제 및 인증	CE마킹(EMC 지령, RoHS 지령), UKCA마킹(EMC 규칙, RoHS 규칙), TUV SUD인증(미국・캐나다)
유효 제전 폭	약 50mm	약 80mm	약 160mm	약 320mm	약 480mm	약 640mm
제전 시간 (±1,000V→±100V)	0.3초 이하(주1), 0.5초 이하(주2)	1초 이하(주2)
이온 밸런스	±30V 이하(주2)(주3)

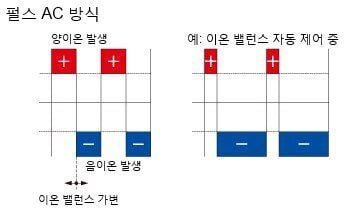

방전 방식	펄스 AC 방식
제전 주파수	50Hz/20Hz	50Hz/30Hz/20Hz /10Hz/5Hz/1Hz	100Hz/70Hz/50Hz/30Hz/20Hz/ 10Hz/5Hz/1Hz
방전 출력 전압	약 ±7,000V
오존 발생량	0.01ppm 이하(주2)
최대 에어 압력	0.5MPa
사용 유체	공기(건조한 클린 에어)(주4)
사용 표고	2,000m 이하(주5)
사용 주위 온도	0～+50℃(ER-X001은 0～+40℃)(단, 결로되지 않을 것), 보관 시：-10～+65℃
사용 주위 습도	35～65%RH, 보관 시：35～85%RH
내진동	내구 10～55Hz(ER-X001은 내구 10～150Hz)　복진폭 0.75mm(최대 가속도 50m/s²)　XYZ 각 방향 2시간
내충격	내구 100m/s²(약 10G)　XYZ 각 방향 3회
케이스 어스 방식	플로팅
재질	헤드 본체 케이스：SUS, 헤드 설치 브래킷：SUS, 방전침 유닛：PFA 및 텅스텐	헤드 본체 케이스：PPS 및 SUS, 헤드 설치 브래킷：SUS, 방전침 유닛：PC, PPS 및 텅스텐
고전압 케이블 길이	1.2m	0.5m	0.5m
질량	본체 질량： 약 370g	본체 질량： 약 330g	본체 질량： 약 410g	본체 질량： 약 530g	본체 질량： 약 650g	본체 질량： 약 780g
부속품	헤드 설치 브래킷(출하 시 장착)

종류	내열・내한 타입
형식명	ER-X008HC	ER-X016HC	ER-X032HC	ER-X048HC	ER-X064HC
적합 규제 및 인증	CE마킹(EMC 지령, RoHS 지령), UKCA마킹(EMC 규칙, RoHS 규칙), TUV SUD인증(미국・캐나다)
유효 제전 폭	약 80mm	약 160mm	약 320mm	약 480mm	약 640mm
제전 시간 (±1,000V→±100V)	1초 이하(주2)
이온 밸런스	±30V 이하(주2)(주3)
방전 방식	펄스 AC 방식
제전 주파수	30Hz(주6)
방전 출력 전압	약 ±7,000V
오존 발생량	0.01ppm 이하(주2)
최대 에어 압력	0.1MPa
사용 유체	공기(건조한 클린 에어)(주4)
사용 표고	2,000m 이하(주5)
사용 주위 온도	헤드：-60～+200℃(단, 결로 및 결빙되지 않을 것)(주7), 보관 시：-10～+65℃, 고전압 유닛：0～+50℃(단, 결로되지 않을 것), 보관 시：-10～+65℃
사용 주위 습도	35～65%RH, 보관 시：35～85%RH
내진동	내구 10～55Hz　복진폭 0.75mm(최대 가속도 50m/s²)　XYZ 각 방향 2시간
내충격	내구 100m/s²(약 10G)　XYZ 각 방향 3회
케이스 어스 방식	플로팅
재질	헤드 본체 케이스：PPS 및 SUS, 헤드 설치 브래킷：SUS, 방전침 유닛：PPS 및 텅스텐, 고전압 유닛 본체 케이스：ABS
고전압 케이블 길이	내열 실드 케이블 1.8m
질량	본체 질량： 약 420g	본체 질량： 약 490g	본체 질량： 약 620g	본체 질량： 약 760g	본체 질량： 약 900g

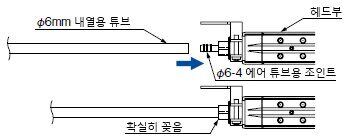

부속품	ø6-4 에어 튜브용 조인트：1개, 씰 캡：1개, 헤드 설치 브래킷(출하 시 장착)

(주1) : 제전 거리 50mm, 제품 중앙, 방전 주파수 50Hz, 에어 60ℓ/min(. 0.3MPa) 조건의 대표 예입니다.

(주2) : 제전 거리 100mm(ER-X001은 제전 거리 50mm), 제품 중앙, 방전 주파수 50Hz(내열・내한 타입 ER-X□HC는 방전 주파수 30Hz), 에어 공급이 없는 조건의 대표 예입니다.

(주3) : 이온 밸런스는 양이온과 음이온의 평균값입니다. 또한 사양값은 주위 온도 변화가 ±10℃의 환경에서 방전된 뒤 30분 후 이온 밸런스를 설정하고 이온 밸런스 제어 기능을 ON으로 하여 사용했을 때의 대표 예입니다.

(주4) : 건조한 클린 에어는 에어 드라이어(이슬점 온도 = -20℃ 정도), 에어 필터(메시 사이즈 0.01μｍ 정도)를 통과한 에어입니다.

(주5) : 표고 0m의 대기압 이상으로 가압한 환경에서 사용 또는 보관하지 마십시오.

(주6) : 방전 주파수는 30Hz로 설정하여 사용하십시오. 다른 주파수는 사용하지 마십시오.

(주7) : 고온 사용 시는 헤드가 변색되는 경우가 있으나, 제전 성능에는 영향이 없습니다.

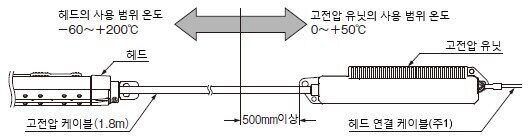

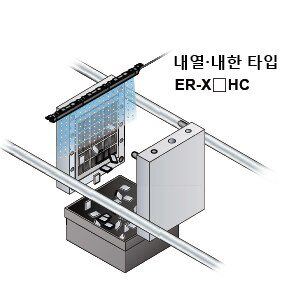

내열・내한 타입 ER-X□HC의 사용 주위 온도 및 설치

고전압 유닛 보호를 위해 아래 그림과 같이 500mm 이상 상온에 설치하십시오.

(주1) : 내열・내한 타입 ER-X□HC는 헤드 연결 케이블 ER-XCCJ10H(길이 10m)를 사용할 수 없습니다.

컨트롤러

종류		컨트롤러
형식명		ER-XC02
적합 규제 및 인증		CE마킹(EMC 지령, RoHS 지령), UKCA마킹(EMC 규칙, RoHS 규칙), TUV SUD인증(미국・캐나다)
헤드 연결 대수		최대 2대
전원 전압		24V DC±10%
소비 전류		헤드 1대 연결 시：450mA 이하, 헤드 2대 연결 시：800mA 이하
표시등		헤드1, 헤드2의 상태 표시
	방전(DSC)	녹색 LED(방전 시 점등)
	체크(CHECK)	주황색 LED(방전침 오염, 마모 등 검지 시 점등)
	에러(ERROR)	적색 LED(이상 방전 검지 시 점등)
	레벨 미터	녹색 LED(5단계. 대전량 또는 이온 발생량에 따라 점등, 스위치로 변환)
출력 [알람(ALARM) 에러(ERROR) 커먼(COM)]		포토모스 릴레이 출력 • 최대 부하 전류：100mA • 인가 전압：30V DC 이하(출력-출력 커먼 사이) • 잔류 전압：1.5V 이하(부하 전류 100mA에서)
	출력 동작	알람(ALARM)：방전침 오염, 마모 검지 시 ON, 정상 시 OFF 에러(ERROR)：이상 방전 검지 시 OFF, 정상 시 ON
	단락 보호	장착(자동 복귀식)
방전 제어 입력 (DSC OFF)		방전 허가：개방, 방전 정지：24V 또는 0V 단락 시
오손도		2
과전압 카테고리		I
사용 표고		2,000m 이하(주1)
사용 주위 온도		0～+50℃(단, 결로되지 않을 것), 보관 시：-10～+65℃
사용 주위 습도		35～65%RH, 보관 시：35～85%RH
내전압		AC1,000V 1분간　충전부 전체･케이스 사이 AC500V 1분간　충전부・F.G. 사이
절연 저항		DC250V 메가에서 20MΩ 이상　충전부 전체･케이스 사이
내진동		내구 10～150Hz　복진폭 0.75mm(최대 가속도 50m/s²)　XYZ 각 방향 2시간
내충격		내구 100m/s²(약 10G)　XYZ 각 방향 3회
케이스 어스 방식		플로팅
재질		케이스：ABS
질량		본체 질량：약 130g
부속품		전원･입출력 연결용 커넥터：1세트(하우징 5557-10R, 터미널 5556TL [일본 몰렉스 제품]) 어스선(약 3.7m)：1개

(주1) : 표고 0m의 대기압 이상으로 가압한 환경에서 사용 또는 보관하지 마십시오.

------------------------------ Tab6 showing ------------------------------

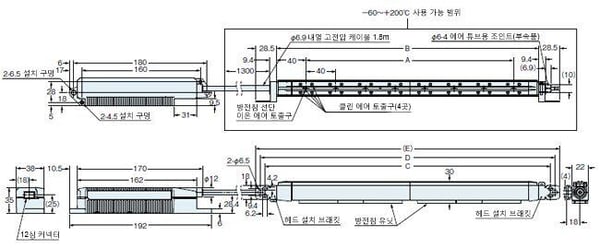

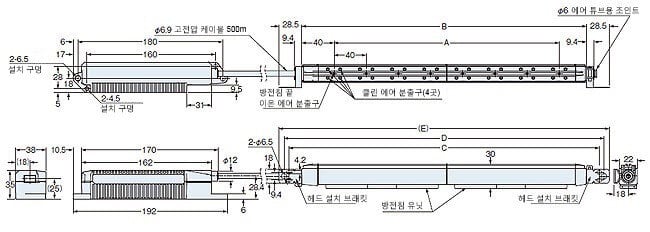

치수도

단위mm

ER-X008/ X016/ X032/ X048/ X064

헤드

형식명	A	B	C	D	(E)
ER-X008	40	106	138	150	163
ER-X016	120	194	226	238	251
ER-X032	280	354	386	398	411
ER-X048	440	514	546	558	571
ER-X064	600	674	706	718	731

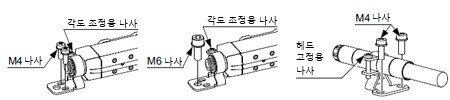

헤드 설치 브래킷부 상세

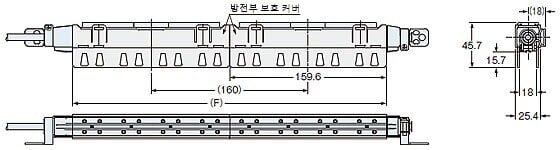

방전부 보호 커버 ER-XACVR 장착도

형식명	(F)
ER-X016	159.6
ER-X032	319.6
ER-X048	479.6
ER-X064	639.6

(주1) : 방전부 보호 커버 ER-XACVR은 ER-X008 및 내열 · 내한 타입 ER-X□HC에 사용할 수 없습니다.

ER-X008HC/X016HC/X032HC/X048HC/X064HC

헤드

헤드 설치 브래킷부 상세

형식명	A	B	C	D	(E)
ER-X008HC	40	106	138	150	163
ER-X016HC	120	194	226	238	251
ER-X032HC	280	354	386	398	411
ER-X048HC	440	514	546	558	571
ER-X064HC	600	674	706	718	731

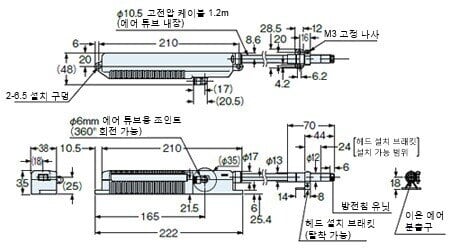

ER-X001

헤드

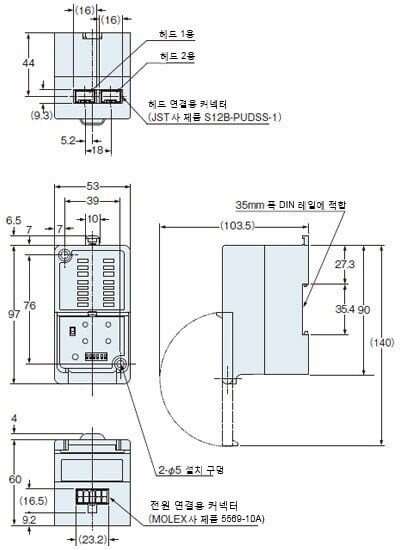

ER-XC02

컨트롤러

ER-XCCJ□H

헤드 연결 케이블

・길이 L

형식명	길이 L
ER-XCCJ2H	2,000
ER-XCCJ5H	5,000
ER-XCCJ10H	10,000

ER-XCC□

전원 케이블(별매)

・길이 L

형식명	길이 L
ER-XCC2	2,000
ER-XCC5	5,000

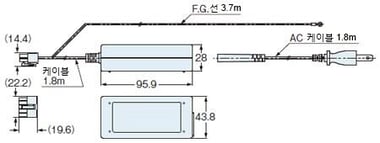

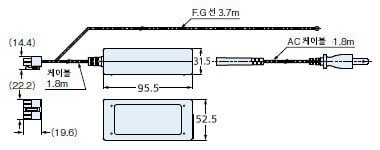

ER-XAPS(수주 종료품)

AC 어댑터(별매)

※2021년 5월 생산분부터 형상이 변경되었습니다.

구제품(2021년 4월 이전 생산분)의 형상

------------------------------ Tab7 showing ------------------------------

회로・연결

신 컨트롤러(2014년 4월 이후 생산분)

주의: 2014년 4월 생산분부터 2016년 3월 생산분은 내열・내한 타입 헤드 ER-X008HC에 사용할 수 없습니다.
신구 타입 컨트롤러 구분법 / 헤드와의 조합을 참조하십시오.

전원 커넥터핀 배열

하우징: 5569-10A
[일본 몰렉스 제조]

단자 No.	단자명	리드선 색상
1	0V	청색
2	COM(-)	-
3	방전 제어 입력	분홍색
4	COM(OUT)	보라색
5	F.G. 단자	녹색/황색
6	24V	갈색
7	COM(+)	-
8	COM(IN)	백색
9	알람 출력	주황색
10	에러 출력	흑색

(주1) : 리드선 색상은 옵션(별매) 전원 케이블 색상입니다.

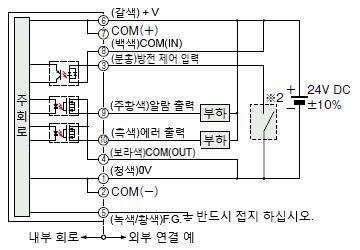

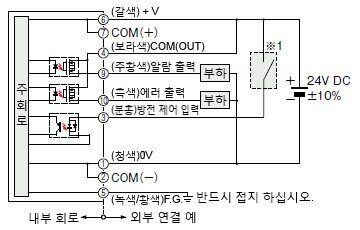

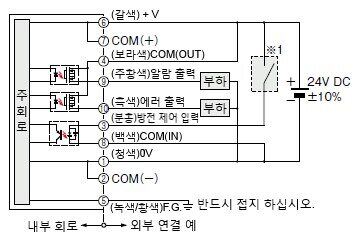

출력을 마이너스 커먼 연결한 경우

※1

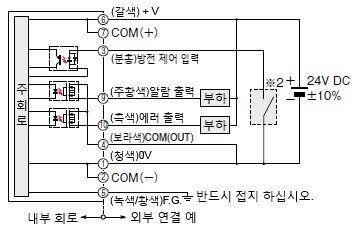

출력을 플러스 커먼 연결한 경우

※2

(주1) : 감전 방지와 올바른 제전을 위해 F.G. 단자를 반드시 접지하십시오.
또한 ER-X001의 헤드 설치 브래킷과 컨트롤러의 F.G. 단자는 내부에서 연결되어 있습니다.

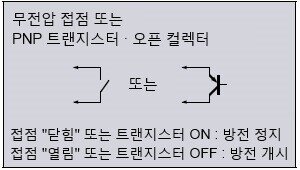

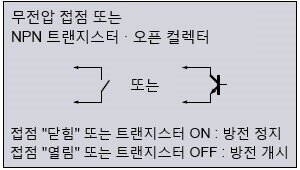

(주2) : 방전을 중지할 경우는 방전 제어 입력을 20ms 이상 ON으로 하십시오. 방전을 개시할 경우에는 방전 제어 입력을 OFF(개방)로 하십시오. 20ms 후에 방전을 개시합니다.

구 컨트롤러(2014년 3월 이전 생산분)

주의: 2014년 4월 생산분부터 2016년 3월 생산분은 내열・내한 타입 헤드 ER-X008HC에 사용할 수 없습니다.
신구 타입 컨트롤러 구분법 / 헤드와의 조합을 참조하십시오.

전원 커넥터 핀 배열

하우징: 5569-10A
[일본 몰렉스 제조]

단자 No.	단자명	리드선 색상
1	0V	청색
2	COM(-)	-
3	방전 제어 입력	분홍색
4	COM(OUT)	보라색
5	F.G. 단자	녹색/황색
6	24V	갈색
7	COM(+)	-
8	-	백색
9	알람 출력	주황색
10	에러 출력	흑색

(주1) : 리드선 색상은 옵션(별매) 전원 케이블 색상입니다.

출력을 마이너스 연결하는 경우

※1

출력을 플러스 연결하는 경우

※2

(주1) : 감전 방지와 올바른 제전을 위해 F.G. 단자를 반드시 접지하십시오.

(주2) : 방전을 중지할 경우는 방전 제어 입력을 20ms 이상 ON으로 하십시오. 방전을 개시할 경우에는 방전 제어 입력을 OFF(개방)로 하십시오. 20ms 후에 방전을 개시합니다.

------------------------------ Tab8 showing ------------------------------

------------------------------ Tab9 showing ------------------------------

본 제품을 인체 보호용 장치로 사용하지 마십시오.
인체 보호를 목적으로 하는 장치에는 OSHA, ANSI 및 IEC 등 각국의 인체 보호용에 관한 법률 및 규격에 적합한 제품을 사용해 주십시오.
본 제품은 고전압이 발생하는 제품입니다.
발화물, 인화물 등 위험물이 존재하는 장소에서는 사용하지 마십시오.
감전 방지 및 올바른 제전을 위해서는 반드시 컨트롤러의 프레임 그라운드(F.G.) 단자를 접지해 주십시오.
방전침에 손을 가까이 대면 감전될 우려가 있으므로, 방전침에 손을 가까이 대지 마십시오.
방전침은 끝부분이 날카로우므로, 취급할 때는 각별히 주의해 주십시오. 부상을 입을 수 있습니다.

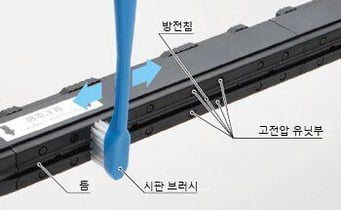

청소를 하지 않으면 제전 능력이 충분히 발휘되지 않아 사고 및 고장의 원인이 됩니다. 약 1주일을 기준으로 정기적인 청소를 해 주십시오.
헤드와 고전압 유닛 사이 고전압 케이블의 최소 굴곡 반경은 R30mm입니다. 굴곡 반경 R30mm 이하에서 사용하거나 가동부에서 사용하면 고전압 케이블의 파손 및 화재 등의 원인이 됩니다.
밀폐된 장소에서 사용하는 경우, 발생된 오존이 유해할 수 있으므로 반드시 환기 시키십시오.
이온 에어를 얼굴로 향하게 하지 마십시오. 오존에 의해 코, 목 등이 아플 수 있습니다.
고·저온 사용 시는 맨손으로 직접 본 제품을 만지지 마십시오. 화상 및 부상을 입을 수 있습니다. 또한 고온 환경에서 사용한 직후는 본 제품이 매우 뜨거워지므로 유지보수 시 등 본 제품을 만질 경우는 충분히 식히십시오.

CSA 규격 및 UL 규격 적합품으로 사용하는 경우는 CLASS 2 대응의 CSA/UL 인정 전원 또는 CAN/CSA-C22.2 No.60950-1/UL 60950-1에 규정되어 있는 Limited Power Source로 평가된 CSA/UL 인정 전원을 사용하십시오.
본 제품은 공업 환경에서 사용하는 것을 목적으로 개발 및 제조된 제품입니다.
본 제품을 제전 이외의 목적으로 사용하지 마십시오.
본 제품의 사양 범위 외에서는 사용하지 마십시오. 사고 및 고장의 원인이 됩니다. 또한 본 제품의 수명을 현저히 저하시킬 수 있습니다.
본 제품은 정밀 기기입니다. 낙하 등의 충격을 가하지 마십시오. 사고 및 고장의 원인이 됩니다.
본 제품을 절대로 분해, 수리, 개조하지 마십시오. 사고 및 고장의 원인이 됩니다.
본 제품을 불 속에 넣지 마십시오. 제품이 파손되거나 유해 가스가 발생할 수 있습니다.
고압선이나 동력선 등과의 병렬 배선 및 동일 배선관 사용은 피하십시오. 유도로 인한 오작동의 원인이 됩니다.
전원 입력은 정격을 초과하지 않도록 전원 변동을 확인하십시오.
스위칭 레귤레이터를 사용하는 경우는 반드시 프레임 그라운드 단자를 접지하십시오.
헤드를 연결 및 분리, 배선, 점검하는 경우는 반드시 전원을 끈 상태에서 실시하십시오. 사고 및 감전, 또는 고장의 원인이 됩니다.
배선 후, 전원을 투입하기 전 결선 상태를 확인하십시오. 잘못된 배선은 사고 및 고장의 원인이 됩니다.
파손(균열, 잔금)된 곳이 있는 케이블은 사용하지 마십시오. 사고 및 고장의 원인이 됩니다.
증기, 먼지 등이 많은 장소나 물, 기름, 용접 시의 스패터가 직접 닿는 곳에서는 사용을 피하십시오.
방전침을 공구 등 딱딱한 것으로 만지지 마십시오. 방전침이 파손되면 제전 능력이 충분히 발휘되지 못하며 또한 사고 및 고장의 원인이 됩니다.
설치 시는 제품 본체를 확실히 고정하십시오. 고정이 불충분한 경우나 계속적인 진동 및 충격이 있는 경우 사고 및 고장의 원인이 됩니다.
전원 케이블은 도체 면적 0.15mm2 이상의 케이블로 전체 길이 30m 미만으로 하십시오. 또한 노이즈를 피하기 위해 배선은 가능한 짧게 하십시오.
본 제품을 폐기할 때는 산업 폐기물로 적절히 처리하십시오.
방전 시작 후 제전 성능이 안정되기까지 약 30분이 소요됩니다. 이온 밸런스 조정은 30분 경과 후 실시하십시오.
헤드와 방전침 유닛 및 컨트롤러는 올바른 조합으로 사용하십시오.

신구 타입 컨트롤러 구분법 / 헤드와의 조합

조합 사용				신 타입 컨트롤러 (주1)		구 타입 컨트롤러 (주1)
				2016년 4월 이후 생산분	2014년 4월 생산분～ 2016년 3월 생산분	2014년 3월 이전 생산분


헤드	스폿 타입		ER-X001	가능	가능	사용 불가
	바 타입		ER-X008	가능	가능	사용 불가
			ER-X016			가능
			ER-X032
			ER-X048
			ER-X064
		내열・내한	ER-X008HC	가능	사용 불가	사용 불가
			ER-X016HC		가능
			ER-X032HC
			ER-X048HC
			ER-X064HC

(주1): 신구 타입 컨트롤러는 전원 커넥터 핀 배열이 다릅니다. 자세한 내용은 회로・연결을 참조하십시오.

설치

M4 나사 2개 또는 M6 나사 1개를 사용하여 헤드를 장비 케이스에 설치합니다. 진동이 많은 경우는 스프링 와셔 등의 풀림 방지 대책을 마련하십시오.
각도 조정용 나사를 풀고 헤드의 각도를 조정하여 고정합니다.
그때의 조임 토크는 0.5N･ｍ 이하로 해 주십시오.
ER-X001의 헤드 설치 브래킷 위치는 헤드 끝에서 20mm 이상으로 해 주십시오. 헤드 고정용 나사의 조임 토크는 0.5N･ｍ 이하로 해 주십시오.
헤드 설치 후 적절한 제전을 위해 '취급 설명서'에 기재된 순서에 따라 컨트롤러를 설정해 주십시오.

(주1) : 헤드를 설치할 장치 케이스는 반드시 접지해 주십시오.

(주2) : 헤드와 제전 대상물의 거리는 30mm 이상으로 해 주십시오. 제전 대상물의 대전량이 30kV 이상일 경우, 설치 거리는 50mm 이상으로 해 주십시오.

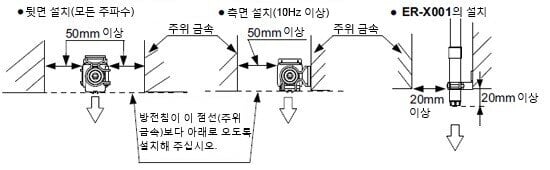

(주3) : 헤드 주변 및 헤드에서 제전 대상물 사이에 금속이 존재하면 이온이 흡수되어 적절한 제전을 할 수 없습니다. 다음의 설치 조건을 참조하여 헤드를 설치해 주십시오.

(주4) : 측면 설치할 경우는 방전 주파수를 10Hz 이상으로 해 주십시오.

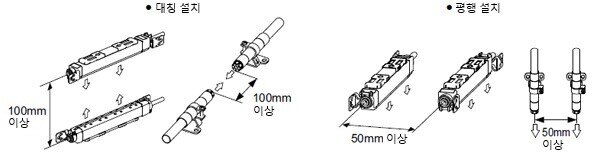

(주5) : 헤드를 2개 이상 나란히 설치할 경우 주파수를 같게 하고 아래와 같이 간격을 두십시오. 다른 주파수에서 사용할 경우 대칭 설치, 평행 설치 모두 400mm 이상의 간격을 두십시오.
마주 보게 설치하는 경우, 각 헤드가 단독으로 워크의 한 면을 제전할 수 있는 거리에 설치해 주십시오.

고전압 유닛 설치

M4 나사 2개 또는 M6 나사 2개를 사용하여 고정합니다. 그때의 조임 토크는 다음과 같습니다.
- M4 나사 사용 시 : 1.2N･m
- M6 나사 사용 시 : 2.5N･m

(주1) : 고전압 유닛 위에 물건을 올려 놓지 마십시오.

(주2) : 여러 대의 헤드를 사용할 경우, 고전압 유닛은 10mm 이상 떨어진 곳에 설치해 주십시오.

(주3) : M6 나사를 사용하여 고전압 유닛을 고정하는 경우는 헤드 연결 케이블을 연결하기 전에 실시해 주십시오.

(주4) : ER-X001의 고전압 유닛은 M6 나사를 사용하여 고정해 주십시오.

(주5) : 고전압 케이블의 최소 굴곡 반경은 R30mm입니다.

컨트롤러 설치

컨트롤러는 35mm 폭의 DIN 레일에 설치하거나 M4 나사를 사용하여 설치합니다.
〈DIN 레일에 설치할 경우〉

잠금 해제 레버를 당기면 DIN 레일에서 제품을 분리할 수 있습니다.
〈M4 나사로 설치하는 경우〉

조임 토크는 1.2N･m 이하로 해 주십시오.

배관

본 제품은 에어를 공급하여 방전침의 오염을 저감시켜 제전 속도를 향상시킬 수 있습니다.

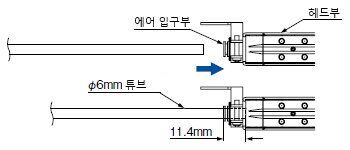

본 제품의 에어 입구부에 설치하는 튜브는 외경 φ6mm으로 하십시오.
본 제품은 건조한 클린 에어(물, 기름 또는 먼지 등이 포함되지 않은 공기)를 공급해 주십시오.
원래 압력에서의 에어 배관 길이 및 공압 부품(니들 밸브, 스피콘, 미니 필터 등)을 추가함에 따라 압력이 강하하므로 이오나이저의 공급 압력이 부족하지 않도록 주의하십시오. 또한, 공급 에어 유량에 맞는 공압 부품을 선정해 주십시오.

ER-X008/X016/X032/X048/X064
<헤드부에 배관>

ER-X008HC/X016HC/X032HC/X048HC/X064HC
<헤드부에 배관>

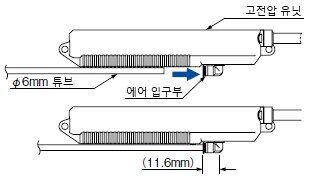

ER-X001
<고전압 유닛에 배관>

(주1) : 본 제품의 조인트에 튜브를 끼울 때, 반드시 튜브를 끝까지 삽입하고 튜브가 단단히 끼워져 있는지 확인해 주십시오. 튜브가 단단히 끼워져 있지 않으면 에어 누설의 원인이 됩니다.

펄스 AC 방식 에어리어 이오나이저 ER-X

기본 정보

특징

"무풍(에어리스)", "미풍", "고속" 등 모든 제전에서 다양한 어플리케이션에 대응

에어 ＋ 대량 이온 방출로 제전 시간을 단축!

라미네이트 필름 오차, 극소부품의 비산 걱정 없이!

펄스 AC 방식으로 고속 제전을 실현

이온 밸런스 자동 제어 기능 장착

바 타입 헤드대량 이온을 통한 고속 제전으로 "단시간"에 공헌

내열・내한 타입 준비

초소형 슬림 헤드

전면 플랫형으로 용이한 세척

방전침 에어베리어 구조로 오염 감소

헤드 재질을 배려하여 이물의 혼입을 방지

유닛화로 방전침 교환이 간단

스폿 타입 헤드최고속의 제전 시간을 자랑하는※ 스폿 타입 헤드

펄스 AC 방식의 스폿 타입 이오나이저※1 중 최고속! 제전 시간 0.3초 이하※2 실현

"에어리스(무풍)", "미풍" 제전으로 극소 워크를 날리지 않고 제전 가능

유연한 에어 튜브 내장 케이블로 자유로운 헤드 설치 가능

에어 공급부 각도 조정 가능

제전 기능 장착

최적의 제전을 위한 여러 가지 기능을 탑재, 올인원 컨트롤러 모델

용도

제전 기능

대전 기능

주문 가이드

상품 구성

이오나이저 본체(헤드부)

헤드 연결 케이블

컨트롤러

전원 케이블 · AC 어댑터

옵션

전원 케이블

방전침 유닛

방전부 보호 커버

사양

헤드

내열・내한 타입 ER-X□HC의 사용 주위 온도 및 설치

컨트롤러

치수도

ER-X008/ X016/ X032/ X048/ X064

방전부 보호 커버 ER-XACVR 장착도

ER-X008HC/X016HC/X032HC/X048HC/X064HC

ER-X001

ER-XC02

ER-XCCJ□H

ER-XCC□

ER-XAPS(수주 종료품)

회로・연결

신 컨트롤러(2014년 4월 이후 생산분)

구 컨트롤러(2014년 3월 이전 생산분)

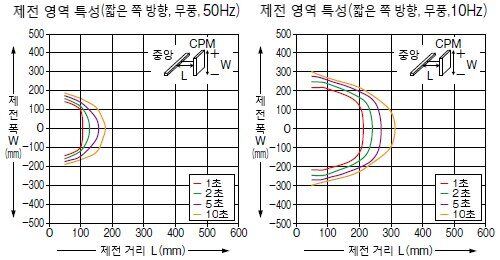

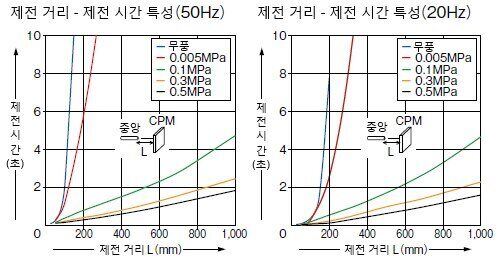

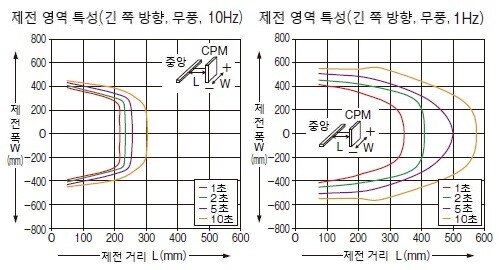

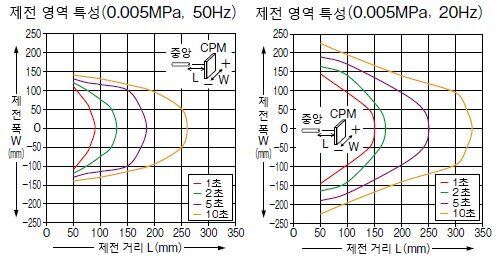

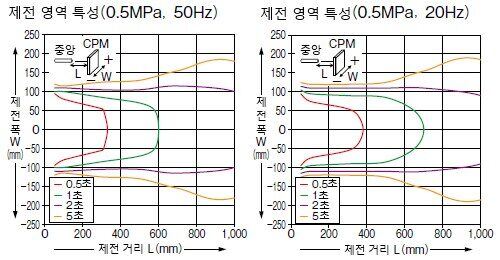

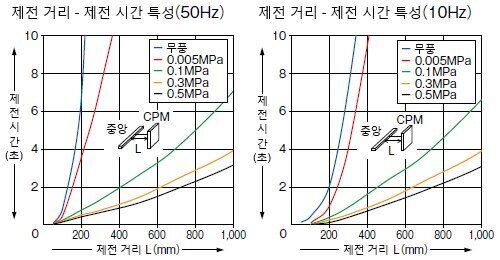

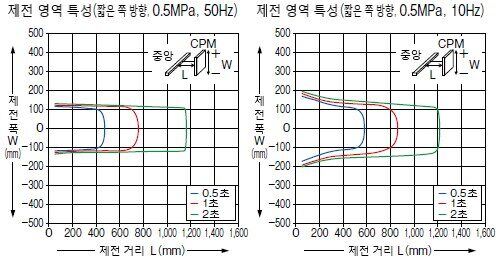

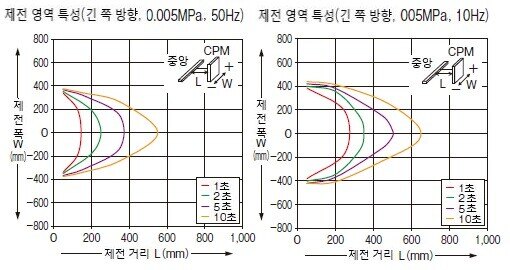

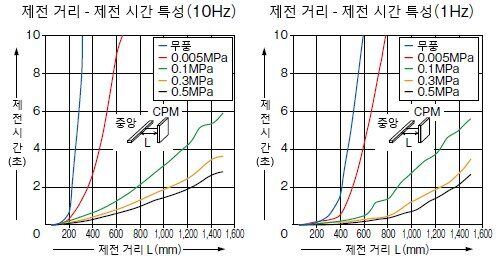

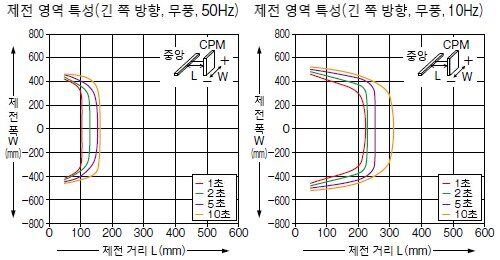

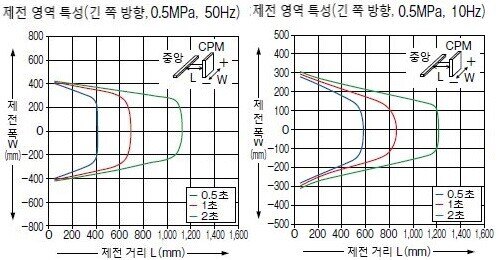

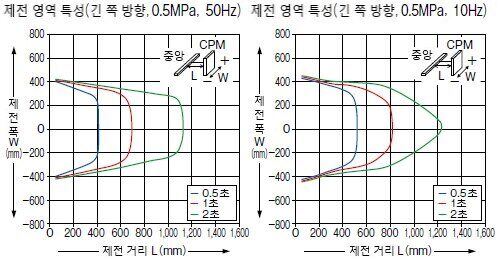

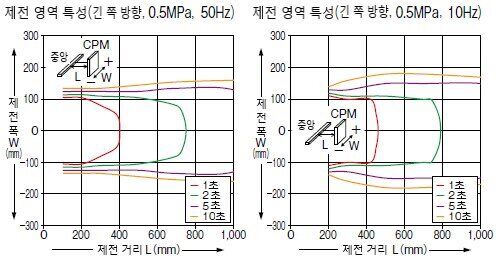

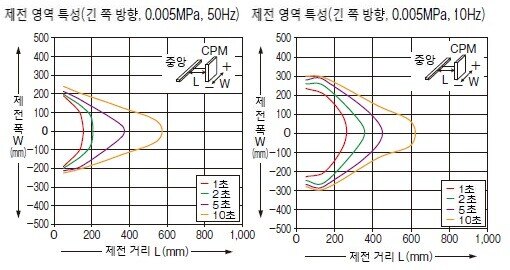

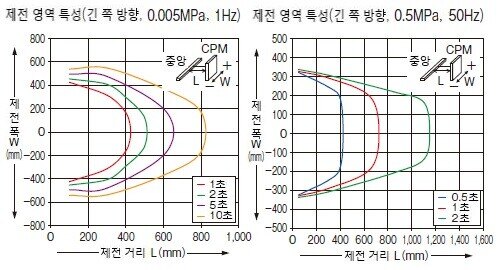

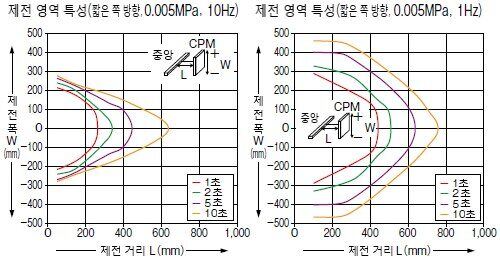

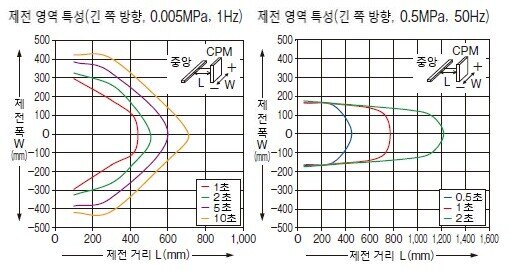

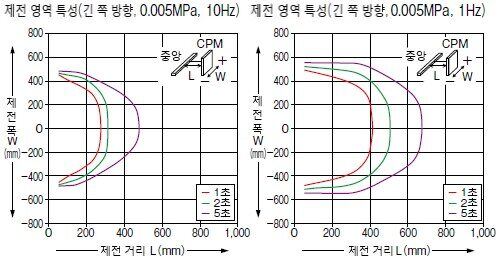

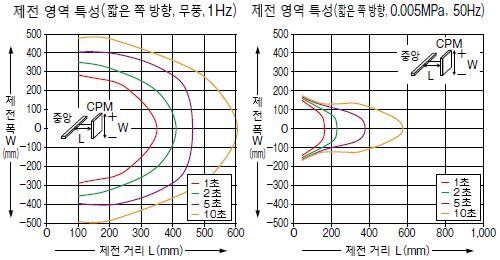

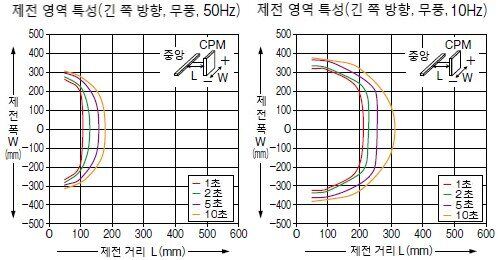

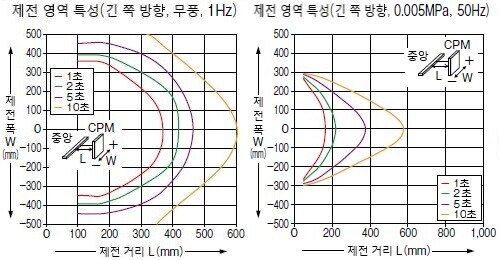

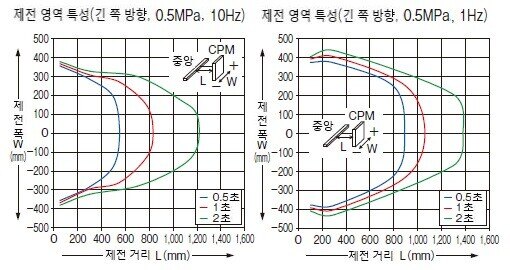

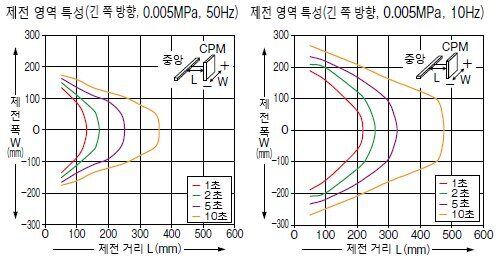

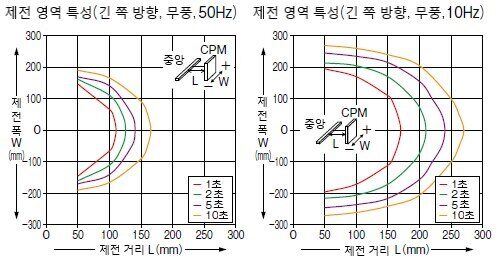

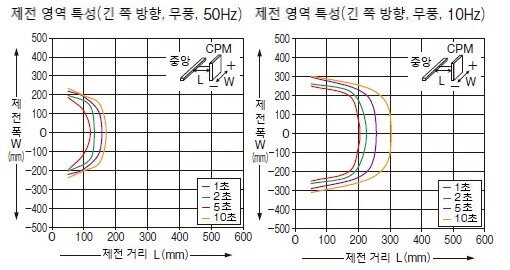

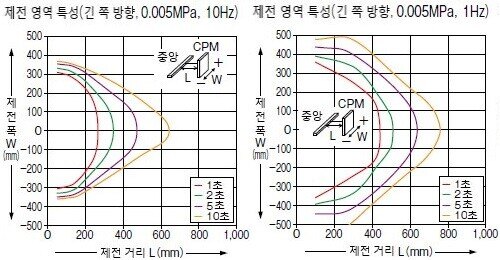

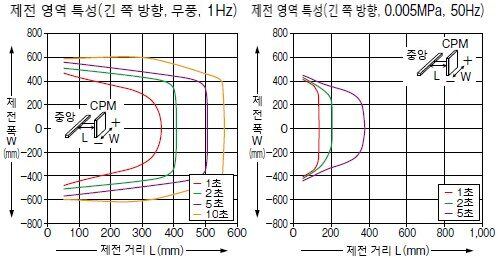

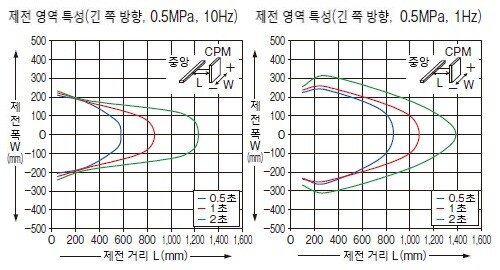

제전 특성

ER-X001/X008 공통

ER-X001

ER-X008

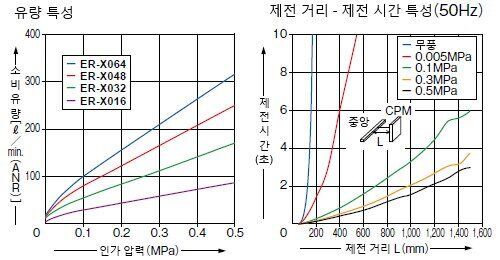

ER-X016/X032/X048/X064 공통

ER-X016

ER-X032

ER-X048

ER-X064

ER-X□HC 공통

ER-X008HC

ER-X016HC

ER-X064HC

사용상의 주의

신구 타입 컨트롤러 구분법 / 헤드와의 조합

설치

배관

최근 확인한 상품

최근 확인한 품번

문의

제어 부품/전자 디바이스상품

FA센서・시스템상품

FA/일반 산업용 모터상품

주문 및 사용 시 주의사항

바 타입 헤드
대량 이온을 통한 고속 제전으로 "단시간"에 공헌

스폿 타입 헤드
최고속의 제전 시간을 자랑하는^※ 스폿 타입 헤드

펄스 AC 방식의 스폿 타입 이오나이저^※1 중 최고속! 제전 시간 0.3초 이하^※2 실현
