사양
| 종류 | 소형 팬 타입 |
|---|
| 형식명 | ER-Q |
|---|
| 제전 시간(±1,000V→±100V) | 약 1.5초(주2) |
|---|
| 이온 밸런스 | ±10V 이하(주2) |
|---|
| 전원 전압 | 24VDC ±10% |
|---|
| 소비 전류 | 200mA 이하 |
|---|
| 방전 방식 | 고주파 AC 방식 |
|---|
| 방전 출력 전압 | ±약 2kV |
|---|
| 최대 풍속 | 6.4m/s(주2) |
|---|
| 최대 풍량 | 0.2m3/min. |
|---|

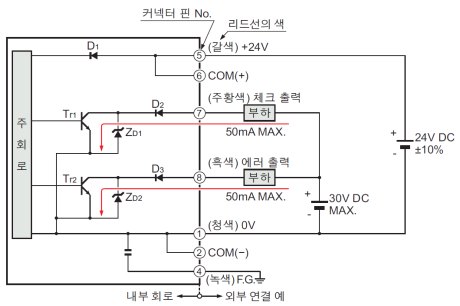

출력
[체크(CHECK)
에러(ERROR)] | NPN 트랜지스터・오픈 컬렉터
• 최대 유입 전류 : 50mA
• 인가 전압 : 30V DC 이하(출력 단자 - 0V간)
• 잔류 전압 : 1V 이하(유입 전류 50mA에서) |
|---|
| | 출력 동작 | 체크 : 방전 체크(주3) 검지 시 ON, 정상 시 OFF
에러 : 방전 에러, 팬 에러(주3) 검지 시 OFF, 정상 시 ON |
|---|
| 단락 보호 | 장착 |
|---|
| 표시등 | 방전(DSC) : 녹색 LED, 알람(ALARM) : 적색 LED |
|---|
| 오존 발생량 | 0.02ppm 이하(주2) |
|---|
| 사용 주위 온도 | 0～+50℃(단, 결로되지 않을 것), 보관 시 -10～+65℃ |
|---|
| 사용 주위 습도 | 35～65% RH(단, 결로되지 않을 것), 보관 시 35～65% RH |
|---|
| 내진동 | 내구 10～150Hz 복진폭 0.75mm XYZ 각 방향 2시간 |
|---|
| 어스 방식 | C(콘덴서) 어스 |
|---|
| 재질 | 케이스 : PBT, 방전침 : 텅스텐 |
|---|
| 질량 | 본체 질량 : 약 110g |
|---|
| 부속품 | 배선용 커넥터 [(주)몰렉스 제조 : 하우징(5557-08P), 터미널(5556T)] : 1세트 |
|---|
(주1) : 지정하지 않은 측정 조건은 사용 주위 온도 = +20℃입니다.
(주2) : 분출구 전면에서 100mm, 풍량 MAX., 필터 미장착 시의 대표 예입니다.
(주3) : 방전 체크・・・방전 상태의 저하를 검지합니다.
방전 에러・・・이상 방전을 검지합니다.
팬 에러・・・팬의 회전 이상을 검지합니다.
