비접촉식 세이프티 도어 스위치 SG-P

용도

주문 가이드

형식명

(주1) : 표준 SG-P□□-M에만 장착되어 있습니다.

종류

도어를 여는 방법 및 설치 방법에 따라 콤팩트 타입과 비저블 타입 중에서 선택해 주십시오.
본 제품의 스위치 본체는 기계 설비 본체 또는 가드에, 액추에이터는 가동측 도어에 설치합니다.

[표준]
・SG-P1010-M-P
・SG-P1010-M-N
・SG-P2010-M-P
・SG-P2010-M-N

[서브]
・SG-P1010-S
・SG-P2010-S

[표준]
・SG-P1020-M-P
・SG-P1020-M-N
・SG-P2020-M-P
・SG-P2020-M-N

[서브]
・SG-P1020-S
・SG-P2020-S

(주1) : 서브만 사용할 수는 없습니다. 1대로 사용하는 경우는 표준을 사용해 주십시오. 또한 여러 대를 직렬 연결로 사용하는 경우는 표준과 서브를 조합하여 사용해 주십시오.

(주2) : 스위치 본체는 전원 유닛 및 세이프티 컨트롤러 등의 안전 기기에 연결해야 합니다. 전원 유닛 및 세이프티 컨트롤러를 별도로 준비해 주십시오.

주문 가이드

(주1) : 서브만 사용할 수는 없습니다. 1대로 사용하는 경우는 표준을 사용해 주십시오. 또한 여러 대를 직렬 연결로 사용하는 경우는 표준과 서브를 조합하여 사용해 주십시오.

(주2) : 형식명에서 "-"를 빼고 맨 앞에 "U"를 붙이면 주문 품번이 됩니다.

옵션(별매)

메인터넌스 액추에이터

・SG-PK-M1
・SG-PK-M2

사양

(주1) : 지정하지 않은 측정 조건은 사용 주위 온도＝＋23℃입니다.

(주2) : 서브만 사용할 수는 없습니다. 1대로 사용하는 경우는 표준을 사용해 주십시오. 또한 여러 대를 직렬 연결로 사용하는 경우는 표준과 서브를 조합하여 사용해 주십시오.

(주3) : 표준에만 장착되어 있습니다.

(주4) : 1대를 사용하는 경우는 체크 입력과 체크 출력을 연결해 주십시오.

(주5) : 본 제품은 미약한 전파를 검출하는 원리를 사용하고 있습니다. 각국의 법령을 확인해 주십시오.

(주6) : 4기종 한정(SG-P2020-M-P, SG-P2020-S, SG-P2010-M-P, SG-P2010-S) 입니다.

■트랜스폰더 사양
동작 주파수: 125 kHz
최대 송신 출력: 3.33 μW

※현재는 하기의 5개 상품만 대응이 가능합니다. 상품에 대한 문의는 별도 상담 부탁드립니다.
SG-P2010-M-P, SG-P2020-M-P, SG-P1020-M-N, SG-P2020-M-N, SG-P2010-S

치수도

• 단위mm

SG-P□10-M-□ SG-P□10-S

콤팩트 타입

스위치 본체

액추에이터(부속)

SG-P□20-M-□ SG-P□20-S

비저블 타입

스위치 본체

액추에이터(부속)

SG-PK-M1 SG-PK-M2

메인터넌스 액추에이터(별매)

회로・연결

1대로 사용하는 경우

※서브 SG-P□-S만 사용할 수 없습니다.

<PNP 출력 타입 / SG-P□-M-P>

<NPN 출력 타입 / SG-P□-M-N>

(주1) : '(분홍색)체크 입력'과 '(회색)체크 출력'을 결선해 주십시오.

(주2) : 스위치 본체는 전원 유닛 및 세이프티 컨트롤러 등의 안전 기기에 연결해야 합니다. 전원 유닛 및 세이프티 컨트롤러는 별도로 준비해 주십시오.

・최대 케이블 길이
스위치 본체-전원 유닛 간의 케이블 길이는 최대 20m 이하로 해 주십시오.

여러 대를 직렬 연결로 사용하는 경우

표준(SG-P□-M-P / SG-P□-M-N) 1대에 서브 SG-P□-S를 최대 29대까지 직렬 연결로 동작시킬 수 있습니다.

<PNP 출력 타입 / SG-P□-M-P>

<NPN 출력 타입 / SG-P□-M-N>

(주1) : 여러 대를 직렬 연결하는 경우 '(회색)체크 출력'을 다음에 연결한 서브 SG-P□-S의 '(분홍색)체크 입력'에 결선해 주십시오.
가장 마지막에 연결한 서브 SG-P□-S의 '(회색)체크 출력'은 맨 앞의 표준(SG-P□-M-P / SG-P□-M-N)의 '(분홍색)체크 입력'과 결선해 주십시오.

(주2) : 스위치 본체는 전원 유닛 및 세이프티 컨트롤러 등의 안전 기기에 연결해야 합니다. 전원 유닛 및 세이프티 컨트롤러는 별도로 준비해 주십시오.

・ 체크 입력 / 체크 출력의 총 케이블 길이 및 최대 케이블 길이

표준 SG-P□-M-□에서 가장 마지막에 연결한 서브 SG-P□-S까지의 총 케이블 길이는 100m 이하로 해 주십시오. 또한 인접하는 스위치 본체 간의 최대 케이블 길이는 20m 이하로 해 주십시오.

・ 전원 / OSSD의 총 케이블 길이 및 최대 케이블 길이

스위치 본체-전원 유닛 간 및 스위치 본체-세이프티 컨트롤러 유닛 간의 총 케이블 길이는 100m 이하로 해 주십시오. 또한 인접하는 스위치 본체 간의 최대 케이블 길이는 20m 이하로 해 주십시오.

검출 특성

※각 그래프는 대표 예입니다.
※반드시 실제 설치 환경에서 문제가 없는지 확인해 주십시오.

SG-P□10-M-□ SG-P□10-S

콤팩트 타입

검출 영역 특성

SG-P□20-M-□ SG-P□20-S

비저블 타입

검출 영역 특성

• 본 제품은 공업 환경에서 사용할 목적으로 개발/제조된 것입니다.
• 본 제품은 저전력 무선 제품으로, 일본 라디오법에 따릅니다. 본 제품을 일본에서 사용하는 경우 라디오국의 면허를 취득할 필요가 없습니다.
• 본 제품 근처에서 강한 전자파를 방출하는 기기를 사용하지 마십시오.
• 본 제품에 사용하는 전원을 다른 기기와 공용으로 사용한 경우, 본 제품이 기기에서 발생한 노이즈의 영향 등을 받을 수 있습니다. 본 제품에 사용하는 전원은 다른 기기와 공용으로 사용하지 마십시오.
• 본 제품의 스위치 본체는 전원 유닛 및 세이프티 컨트롤러 등의 안전 기기에 연결해야 합니다.
  전원 유닛 및 세이프티 컨트롤러는 별도로 준비해 주십시오.
• 본 제품에 사용하는 전원 유닛은 다음 항목을 만족해야 합니다.
  • 사용 지역에서 인증 받은 전원 유닛
  • 정격 출력 전압이 24V DC^＋10_－20％, 리플 P-P10％ 이하인 전원 유닛
  • RE 지령에 적합한 SELV(안전 특별 저전압) / PELV(보호 특별 저전압) 전원 유닛(CE 마킹 적합이 필요한 경우)
  • UL508 규격의 클래스2 지원 또는 제한 전압 전류 회로의 출력 특성 요구를 만족하는 전원 유닛
  • 1차 회로와 2차 회로 간에 강화 절연 또는 이중 절연을 적용한 전원 유닛
  • 시판 스위칭 레귤레이터를 사용하는 경우는 프레임 그라운드(F.G.) 단자를 접지
  • 출력 유지 시간이 20ms 이상인 전원 유닛
  • 서지가 발생할 경우는 발생원에 서지 흡수기를 연결하는 등의 대책을 실시

상호 간섭

본 제품을 여러 대 인접하여 사용하는 경우 상호 간섭에 의해 오동작하는 경우가 있습니다. 인접하여 사용하는 경우는 다음과 같이 간격을 두고 사용해 주십시오.

설치

• 본 제품의 스위치 본체를 가동 도어에 설치하지 마십시오.
• 스위치 본체가 가동 도어에 부딪치지 않도록 설치해 주십시오.
• 스위치 본체는 무효화하기 어려운 장소(손이 닿지 않는 곳, 잘 안 보이는 곳 등)에 설치해 주십시오. 또한 일반 공구로 분리할 수 없도록 설치해 주십시오.

 올바른 설치 방향

 잘못된 설치 방향

각부의 명칭과 기능

 스위치 본체

No.	명칭	기능
①	표시등	녹색 점등	액추에이터 검출 시
		적색 점등	액추에이터 비검출 시
		적색 점멸	• 록아웃 시, 에러 발생 시 • 티칭 순서가 잘못되었을 때 (하이 코드 SG-P20□-□만 해당)
		녹색 점멸	여러 대를 직렬 연결한 경우 다른 스위치 본체(표준, 서브)가 액추에이터 비검출 시 / 에러 발생 시
		황색 점등 (녹색, 적색 동시 점등)(주1)	전원 투입 후 자가 진단 중
		적색↔황색 교대로 점멸 (적색 점등, 녹색 점멸)(주1)	페어링하지 않은 액추에이터 검출 시(하이 코드 SG-P20□-□만 해당)
②	액추에이터 검출면	액추에이터를 가까이 가져가면 스위치 본체가 액추에이터를 검출합니다.
③	설치 구멍	M4 나사(길이 20mm 이상)・평 와셔・스프링 와셔(별도 준비)를 사용하여, 조임 토크 1.2N･m으로 기계 설비 본체 또는 가드에 스위치 본체를 설치합니다.

(주1) : 비저블 타입 액추에이터를 통해 LED 점등을 확인할 경우 각도에 따라 녹색과 적색으로 분리되어 보이는 경우가 있습니다.

 액추에이터

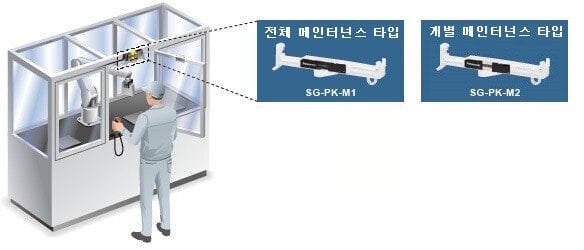

메인터넌스 액추에이터(별매)

도어 개방 시 메인터넌스 액추에이터를 스위치 본체에 직접 장착하면 도어 이상 개방 상태와 구별할 수 있습니다.
메인터넌스 액추에이터에는 전체 메인터넌스 타입(SG-PK-M1)과 개별 메인터넌스 타입[SG-PK-M2(주1)]이 있습니다.
(주1) : 개별 메인터넌스 타입 SG-PK-M2는 여러 대를 동시에 설치할 수 있습니다.

• 전체 메인터넌스 타입(SG-PK-M1)은 표준 스위치 본체에만 사용할 수 있습니다.
• 개별 메인터넌스 타입(SG-PK-M2)은 표준 및 서브 스위치 본체에 사용할 수 있습니다.
• 메인터넌스 액추에이터 사용 시에는 안전 컨트롤러 등에 의한 SG-P 시리즈 OSSD1과 OSSD2의 2중화 입력 감시(듀얼 채널 감시)를 사용할 수 없습니다.
• 메인터넌스 액추에이터 사용 시에는 동시에 일반 액추에이터가 검출되지 않도록 주의해 주십시오.
• 시스템에 따라 일반 모드와 메인터넌스 모드를 판단하여 이용해 주십시오.

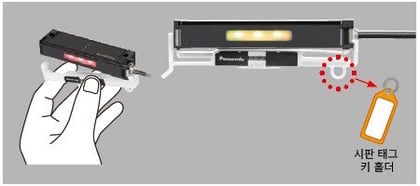

장착

 콤팩트 타입에 장착하는 경우

 비저블 타입에 장착하는 경우

출력 동작과 표시등 동작

전체 메인터넌스 타입(SG-PK-M1)과 개별 메인터넌스 타입(SG-PK-M2)의 동작이 다릅니다. 각 메인터넌스 액추에이터 사용 시의 스위치 본체의 출력 동작 및 표시등 동작은 아래와 같습니다.

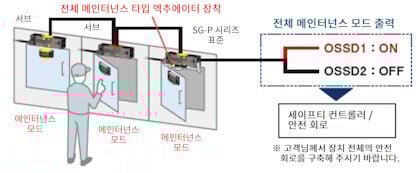

 전체 메인터넌스 타입(SG-PK-M1) 사용 시

SG-PK-M1은 표준 스위치 본체에만 사용할 수 있습니다.

(주1) : 전체 메인터넌스 타입 사용 시에는 개별 메인터넌스 타입(SG-PK-M2)을 사용할 수 없습니다.

(주1) : 메인터넌스 액추에이터의 유효 기간은 최대 연속 12시간까지입니다. 12시간 후에는 OSSD1이 OFF되고, 스위치 본체의 표시등이 황/적색으로 점멸합니다. 다시 이용하는 경우는 메인터넌스 액추에이터를 분리했다가 다시 장착해 주십시오.

(주2) : 스위치 본체 표시등의 황/적색 점멸에는 2가지 모드가 있습니다. 자세한 내용은 'SG-P 시리즈 취급 설명서'를 참조해 주십시오.

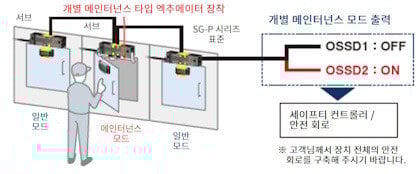

 개별 메인터넌스 타입(SG-PK-M2) 사용 시
SG-PK-M2는 표준 및 서브 스위치 본체에 사용할 수 있습니다.

(주1) : 메인터넌스 액추에이터의 유효 기간은 최대 연속 12시간까지입니다. 12시간 후에는 OSSD2가 OFF되고, 스위치 본체의 표시등이 황/적색으로 점멸합니다. 다시 이용하는 경우는 메인터넌스 액추에이터를 분리했다가 다시 장착해 주십시오.
