기본 정보
"사용의 편의성"을 실감
슬림&고강성 보디
하이 파워 신 광학계
기능적인 디자인
UL,CE,CSA,TUV,GB,Korean KCs,UKCA를 취득했습니다.
UL, CSA : 인증(Certified by TÜV SÜD America Inc.)
GB : 4584 적합
한국 KCs 마크 : SF4D-□-01 제외
-
일본 후생노동성 형식 검정 합격품:프레스 기계・절단기(종이 절단기) 대응(SF4D-□-01에 한함)
기술·자료·견적
특징
슬림함과 높은 강성을 겸비해 한층 강해진 광학계. 액체 및 먼지를 차단하고 가혹한 환경에서도 안정적으로 동작하는 세이프티 라이트 커튼 SF4D 시리즈가 등장했습니다.
뒤틀림, 휘어짐, 충격에 강한 ‘슬림&고강성’ 보디
소형화된 내부 유닛과 최적화된 케이스
철저한 다운 사이징으로 내부 유닛을 쇄신. 한층 성능을 높이면서도 내부 유닛 기존 체적비 60% 이상의 소형화에 성공했습니다. 동시에 케이스 구조를 최적화하여 외형 치수를 바꾸지 않고도 높은 강성을 실현. 설비에 대한 설치나 배선의 호환성을 유지하면서 고강성을 획득했습니다.
※SF4B 시리즈 Ver.2(견고 타입 SF4B-□G□<V2> 제외)
견고성과 사용성을 양립한 설치 브래킷
설치 브래킷도 구조를 새롭게 변경. 브래킷 본체의 강성 강화는 물론, 세이프티 라이트 커튼 본체에 대한 장착 방법을 개량하여 설치부 강도도 대폭 향상. 유효 공간 활용 브래킷이나 알루미늄 프레임에 직접 설치할 수 있는 브래킷도 라인업하여 사용이 더욱 편리해졌습니다.
SF4B-G용 호환 설치 브래킷
MS-SFD-4BG
광축 조정 설치 브래킷
M5×2개 조임 타입: MS-SFD-1-5
M6×1개 조임 타입: MS-SFD-1-6
M8×1개 조임 타입: MS-SFD-1-8
유효 공간 활용
광축 조정 설치 브래킷
MS-SFD-3-6
기존 기종
설치 브래킷은 톱 케이스/보텀 케이스에 장착. 본체에 강한 충격을 가하면 알루미늄 케이스와의 접합부에 큰 부하가 걸리는 경우가 있었습니다.
SF4D 시리즈
설치 브래킷은 견고 알루미늄 케이스의 뒷면에 장착. 톱 케이스/보텀 케이스에 대한 부하를 줄이고, 충격으로 인한 광축 이탈이나 고장을 줄입니다.
장거리에서도 안정적으로 동작하는 ‘하이 파워 신 광학계’
투광 소자의 하이 파워화
투광 파워 대폭 향상. 먼지, 오염에 강해 유지보수 기간 장기화에 효과적입니다.
소자 단위로 편차를 극소화
당사의 독자적인 소자 정렬 기술을 세이프티 라이트 커튼에 도입. 투광 소자나 수광 소자의 실장 편차로 인한 굴곡 및 개체차로 인한 품질 편차를 극소화했습니다.
투광 소자 배치 구조 재검토
확산하는 투광 소자의 빛 에너지를 효율적으로 렌즈에 입사. 투광 소자가 가진 빛 에너지를 최대한 활용하면서, 규정 개구각에 따른 최적의 배광 특성을 실현했습니다.
※Type4 세이프티 라이트 커튼의 개구각은 검출 거리 3m 이상에서 좌우 각 2.5° 이하로 규정되어 있습니다.
또 한가지 이점!
'슬림&고강성' + '하이 파워 신 광학계'로 긴 거리도 쉬운 광축 조정!
지금까지 긴 거리의 광축 조정을 어렵게 만들었던 '뒤틀림'이나 '휘어짐'에 강하며, 투광 소자, 배광 특성, 정렬성을 재검토한 하이 파워 신 광학계를 더해 광축 조정이 더욱 편해졌습니다.
또한, 광축 조정을 지원하는 '애플리케이션 표시등'과 입광 여유도를 수치로 표시하는 '디지털 표시등'도 장착하여 광축 조정 시간 단축에 효과적입니다.
액체와 먼지를 차단
IP67, IP65(IEC)
NEMA Type13(NEMA 250)
SF4D 시리즈는 IP67, IP65(IEC)에 적합. 또한 NEMA Type13(NEMA 250)※1에도 준거. 물은 물론, 냉각수 등의 액체※2 침입으로부터 내부를 확실하게 보호합니다.
※1: NEMA(National Electrical Manufacturers Association : 전미 전기기기 제조업자 협회)가 제정한 규격으로, NEMA 250 'Enclosure for Electrical Equipment(1,000V Maximum)'에서 규정하는 비방폭용 용기에 대한 보호의 Type13에 준거하고 있습니다.
Type13 : 주요 사용 장소가 실내 울타리 안이고, 아래의 조건을 충족할 것.
・우발적인 내부 부품에 대한 접촉 방지.
・낙하 먼지로부터 보호.
・순환 대기 중의 부유 분진류로부터 보호.
・물 및 비부식성 윤활제 살수, 비말 등으로부터 보호.
※2: 절삭유가 비산되는 환경에서 사용하는 경우에는 기름에 포함된 첨가물 등으로 인해 열화될 우려가 있습니다. 사전에 사용하는 절삭유에 대한 내성을 확인해 주십시오.
광축 조정이나 예방 보전에도 효과적, 입광 여유도를 수치로 확인할 수 있는 디지털 표시등
입광 여유도를 '안정 입광 표시등' 및 '디지털 표시등'으로 알립니다. 장치 설치 시의 적절한 광축 조정이나 시공 품질 관리가 가능합니다.
또한, 검출면의 오염이나 흔들림 등으로 인한 광축 이탈 발생을 표시등으로 확인할 수 있으므로 시업 점검이나 예방 보전 등에 활용할 수 있습니다.
※광 동기 설정 시에는 수광기만 점등합니다.
하나 더!
심혈을 기울인 표시부
안정 입광 표시는 물론, 각종 알림 표시를 탑재. 뛰어난 시인성을 고려하여 OSSD 표시등, 인터록 표시등, 기능 설정 표시등 등은 광축 사이에 배치했습니다.
입광량 표시
입광 여유도를 숫자(1~3)로 알림.
검출면의 오염이나 흔들림 등으로 인한 광축 이탈이 발생하면 수치가 내려가므로 시업 점검이나 예방 보전 등에 활용할 수 있습니다.
※광 동기 설정 시에는 수광기만 점등합니다.
극성 표시
전원 투입 시에 설정된 극성을 알림. 배선 후 확인 등에 편리합니다.
에러 표시
기존 기종에서 호평을 받았던 에러 표시 기능도 탑재. PC를 가져갈 수 없는 환경이나 원격지에서 문제가 발생한 경우에 에러 번호로 이상 원인을 특정. 복구 작업을 강력하게 지원합니다.
작업을 지원하는 표시등
평상시의 설비 가동은 물론 시공부터 유지보수까지, 어떠한 경우에도 고객의 작업을 알기 쉽게 지원하는 애플리케이션 표시등을 탑재.
2가지 기능 전환으로 작업을 지원합니다.
광축 조정 모드
위아래 2개의 블록별로 광축이 맞는지 색으로 알립니다. 정면과 측면 모두 시인성이 높아 장거리 설치 시에도 오인할 염려가 없습니다.
위아래 모두 광축이 맞는 경우 : 모든 애플리케이션 표시등이 청색 점등
한쪽만 광축이 맞는 경우 : 광축이 맞는 쪽만 적색 점등
위아래 모두 광축이 맞지 않는 경우 : 모든 애플리케이션 표시등이 소등
※광 동기 설정 시에는 수광기만 점등합니다.
소개합니다!
광축 조정기로 기동 전에 조정 가능!
별도로 판매하는 광축 조정기 'SF-LAT-2N'을 사용하면 레이저 스폿광을 조사하여 광축 조정이 가능.
건전지 방식이므로 설비에 전원을 넣기 전에 조정할 수 있어, 기동 시간을 단축할 수 있습니다.
애플리케이션 표시등 모드
외부 신호를 통해 녹색·적색·주황색의 3색 점등 가능. 작업 지시나 설비의 가동 상태 표시에 사용할 수 있습니다.
※광동기 설정 시에는 수광기만 점등합니다.
※본 기능을 사용하는 경우에는 본체에 내장된 DIP 스위치를 조작해야 합니다.
자세한 내용은 취급 설명서를 참조해 주십시오.
[칼럼]
'안정 입광 표시등' = '여유있는 광량'?
세이프티 라이트 커튼을 장치에 설치하거나, 가동 중인 세이프티 라이트 커튼이 정상적으로 동작하고 있는지를 확인할 때 현장에서는 '안정 입광 표시등'을 자주 활용합니다.
하지만 '안정 입광 표시등'이 점등되어 있어도 '불안정 입광 상태'에 가까운지, '여유'가 있는지 여부는 지금까지 알 수 없었습니다
SF4D 시리즈는 '안정', '불안정'뿐만 아니라 '여유도'를 디지털 값으로 알려주므로, 여유도가 높은 상태에서 가동되고 있다는 것을 '수치로 관리'할 수 있습니다. 설비 가동 시에 오일 미스트 등으로 인해 수광량이 저하된 경우에도 디지털 표시등을 확인하면 세이프티 라이트 커튼의 여유도를 알 수 있어 최적의 타이밍에 청소 등을 할 수 있습니다.
설계 단계의 안전 거리 계산부터, 설치 시, 배선, 그리고 증설 시까지.
고객과 세이프티 라이트 커튼의 접점 하나 하나에 주목해 어떠한 경우에도 더 ‘편하다!’는 것을 실감하실 수 있도록 성능을 진화시키고, 기능적 디자인 연구를 더했습니다.
최고속 응답 시간 10ms 이하
SF4D 시리즈의 제어 출력(OSSD1, OSSD2) OFF 응답 시간 10ms 이하를 실현(직렬·병렬 연결하지 않은 경우).
[직렬·병렬 연결한 경우에는 18ms 이하]
설비 소형화에 효과적입니다.
광축 수별 응답 시간에 대한 내용은 제어 출력(OSSD1, OSSD2)의 OFF 응답 시간을 참조해 주십시오.
안전 거리 계산이 쉬운 유효 공간 활용 설계
기존 기종 SF4B 시리즈의 유효 공간 활용 설계를 계승.
L자 배치나 ㄷ자 배치인 경우에도 광축 Pitch가 바뀌지 않아※ 안전 거리 계산이 간단합니다.
※Finger 타입 SF4D-F□(-01) 제외
탈착이 쉬운 프론트 액서스 케이블
기존 기종에서 호평을 받은 프론트 액서스 케이블을 채택. 세이프티 라이트 커튼 본체를 장비에 설치한 후 케이블 탈착 가능. 만일의 단선 시에도 교환이 쉽습니다.
최대 5대까지 직렬 연결 가능
직렬 연결 대수는 최대 5대(메인 센서 1대+서브 센서 4대), 최대 광축 수도 256광축으로 확대. 설비 증설이나 검출폭(방호 높이)을 확장하는 경우, 여러 곳의 방호를 1계통으로 하는 경우 등 편리성을 향상시켰습니다.
용도에 맞게 선택할 수 있는 배선 모드
세이프티 라이트 커튼 선정·시공 시 기본적인 구성부터 조작성을 향상시킨 안전 구성까지, 고객님의 용도에 맞게 동기 방식과 케이블을 선택하실 수 있습니다.
동기 방식 | 광 동기 | 선 동기 | |||
---|---|---|---|---|---|
케이블 | 5심 | 12심 | 8심 | 12심 | |
기 능 | 인터록 기능 | 소프트웨어 | ○(소프트웨어) | ○(소프트웨어) | |
록아웃 해제 기능 | ○ | ○ | ○ | ○ | |
테스트 입력 기능 | ○ | ○ | ○ | ○ | |
보조 출력(비안전 출력) | ○(소프트웨어) | ○(소프트웨어) | ○(소프트웨어) | ||
외부 디바이스 모니터 기능 | ○(소프트웨어) | ○(소프트웨어) | ○(소프트웨어) | ||
뮤팅/오버라이드 기능 | 소프트웨어 | ○(소프트웨어) | |||
애플리케이션 표시등 기능 | 소프트웨어 | ○(소프트웨어) | 소프트웨어 | ○(소프트웨어) | |
병렬 간섭 방지 | 소프트웨어 | ||||
픽스 블랭킹 | 소프트웨어 | 소프트웨어 | 소프트웨어 | 소프트웨어 | |
플로팅 블랭킹 | 소프트웨어 | 소프트웨어 | 소프트웨어 | 소프트웨어 |
- ○: 출하 시부터 사용 가능
- 소프트웨어: 설정 소프트웨어로 사용 가능
- ○(소프트웨어): 출하 시부터 사용 가능
설정 소프트웨어로 기능 확장

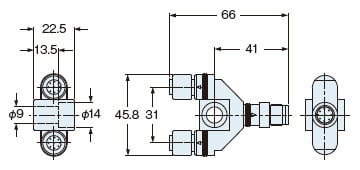

Y형 커넥터로 한층 더 배선 절감
8심·선동기로 사용하시는 경우, 별도로 판매하는 Y형 커넥터를 사용하면 단 5개로 배선 작업 완료. 안전 PLC 등에 편리하게 배선할 수 있으며, 오배선 방지와 배선 공수 절감도 실현할 수 있습니다.
전 세계에서 사용 가능한 글로벌 사양
※1: SF4D-□-01만 해당
PNP / NPN 양극성 대응
SF4D 시리즈는 1품번으로 PNP 트랜지스터 출력과 NPN 트랜지스터 출력에 대응. PNP 해외 설비, NPN 센서 교체, 플러스 접지 공장, 설비 해외 이관 등, 전 세계의 제어 회로에 1품번으로 대응합니다.
극성은 배선으로 간단 변환
출력 극성 설정선을 0V에 연결하면 PNP 출력으로, +24V에 연결하면 NPN 출력으로 변환됩니다.
컨트롤 유닛과의 조합을 통해 심플한 안전 회로를 구축
카테고리4를 간단히 구축. SF4D 시리즈를 최적 컨트롤!
세이프티 컨트롤 유닛 SF-C21
프로그래밍 지식이 필요하지 않은 안전 컨트롤러입니다.
내장 로직을 선택하기만 하면 되는 심플 설정. 무료 소프트웨어 툴은 직감적으로 조작 가능. 로직 커스터마이즈는 물론, 모니터링과 시뮬레이션 기능도 탑재하고 있어 안전 회로 구축을 놀랄만큼 심플하게 할 수 있습니다.
・제어 카테고리4까지 대응 가능
・PNP 극성 대응
커넥터 연결 컨트롤 유닛 SF-C11
세이프티 라이트 커튼과의 배선은 간단한 커넥터 연결입니다. 시공과 교환 시간을 단축합니다.
・제어 카테고리4까지 대응 가능
・일본 프레스 대응 가능(절단기 비대응)
・PNP/NPN의 양극성 대응

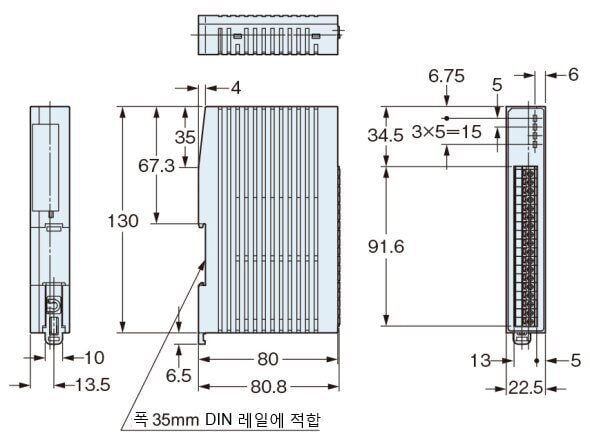

박형 컨트롤 유닛 SF-C13
두께 22.5mm 실현. 제어반 내의 좁은 틈새에도 조립할 수 있습니다.
・제어 카테고리4까지 대응 가능
・일본 프레스 대응 가능(절단기 비대응)
・PNP/NPN의 양극성 대응
------------------------------ Tab2 showing ------------------------------
SF4D-□-01을 일본 프레스 기계 및 절단기(종이 절단기)의 안전 장치로 사용 시(사용하지 않는 경우는 상기)
- SF4D-□-01을 일본 프레스 기계 및 절단기(종이 절단기)의 안전 장치로 사용하는 경우는 반드시 보호 튜브 SFPD-A10(튜브 길이 10m)(별매)을 케이블에 연결하십시오.
[1] 세이프티 라이트 커튼
설치 브래킷 및 보텀 캡 케이블은 세이프티 라이트 커튼 본체에 부속되어 있지 않습니다. 반드시 별도로 판매하는 전용 설치 브래킷, 보텀 캡 케이블을 구입하십시오.
(주1) : 형식명에서 "-"를 지우고 앞에 "U"를 붙이면 주문 품번이 됩니다.
(주2) : 검출 거리(유효 거리)는 투・수광기 사이의 설치 가능 범위를 나타냅니다.
(주3) : '중국 프레스 기계의 안전 장치' 또는 SF4D-□-01을 '일본 프레스 기계・절단기(종이 절단기) 안전 장치'로 사용하는 경우는 본 장치의 제1광축 중심에서 최종 광축 중심까지의 길이가 방호 높이입니다.
[2] 설치 브래킷
세이프티 라이트 커튼 본체에 설치 브래킷은 부속되어 있지 않습니다. 반드시 구입하십시오.
품명 | 형식명 (주1) | 내용 | |
---|---|---|---|
광축 조정 설치 브래킷 | MS-SFD-1-5 | M5 / M8 육각 구멍 볼트 설치용 | 세이프티 라이트 커튼을 뒷면 또는 옆면에 설치하기 위한 설치 브래킷입니다. (투・수광기용 4개 1세트) 재질:SPCC |
MS-SFD-1-6 | M6 육각 구멍 볼트 설치용 | ||
MS-SFD-1-8 | M8 육각 구멍 볼트 설치용 | ||
유효 공간 활용 광축 조정 설치 브래킷 (주2) | MS-SFD-3-6 | 설치 브래킷이 광축폭에서 튀어나오지 않는 유효 공간 활용 설치가 가능합니다. (투・수광기용 4개 1세트) 재질:아연 다이캐스트 | |
중간 지지 브래킷 (주3) | MS-SFB-2 | 세이프티 라이트 커튼을 중간에서 지지하기 위한 브래킷입니다. (투・수광기용 2개 1세트) 진동이 발생하는 장소에 세이프티 라이트 커튼을 설치하는 경우 사용하십시오. 재질:아연 다이캐스트 | |
SF4B-G용 호환 설치 브래킷 | MS-SFD-4BG | 기존 기종 SF4B-□G□<V2>를 본 장치로 교환할 때 사용하는 설치 브래킷입니다. (투・수광기용 4개 1세트) 설치 구멍의 Pitch를 변경할 필요가 없습니다. 재질:SPCC |
(주1) : 형식명에서 “-”를 지우고 앞에 “U”를 붙이면 주문 품번입니다.
(주2) : 광축 수에 따라 투・수광기용 필요 개수가 다릅니다. 자세한 내용은 외형 치수도를 참조하십시오.
(주3) : SF4D-F□(-01):111광축 이상, SF4D-H□(-01):56광축 이상, SF4D-A□(-01):28광축 이상은 1세트가 필요합니다.
광축 조정 설치 브래킷
・MS-SFD-1-5
(투・수광기용 4개 1세트)
・MS-SFD-1-6
(투・수광기용 4개 1세트)
・MS-SFD-1-8
(투・수광기용 4개 1세트)

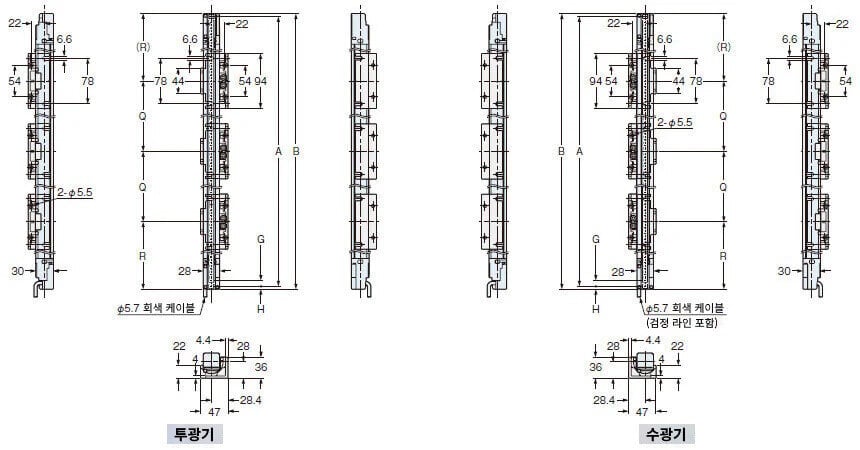

유효 공간 활용 광축 조정 설치 브래킷
・MS-SFD-3-6(투・수광기용 4개 1세트)
중간 지지 브래킷
・MS-SFB-2(투・수광기용 2개 1세트)
SF4B-G용 호환 설치 브래킷
・MS-SFD-4BG(투・수광기용 4개 1세트)
[3][4][5][6] 연결 케이블 / 연장 케이블
세이프티 라이트 커튼 본체에 연결 케이블류는 부속되어 있지 않습니다. 반드시 구입하십시오.
- SF4D-□-01을 일본에서 프레스 기계 또는 절단기(종이 절단기)의 안전 장치로 사용하는 경우는 반드시 보호 튜브 SFPD-A10(튜브 길이 10m)(별매)을 케이블에 설치하십시오.
기본 구성(5심 케이블)
종류 | 형상 | 형식명 (주1) | 내용 (주2) | ||||
---|---|---|---|---|---|---|---|
[3] 보텀 캡 케이블 | 낱개선 | SFD-CCB5-S | 케이블 길이 5m 본체 질량 약 420g(2개) | 세이프티 라이트 커튼 본체에 연결하여 배선 또는 컨트롤 유닛 SF-C13 / SF-C21 연결에 사용 투・수광기용 2개 1세트 | |||
SFD-CCB10-S | 케이블 길이 10m 본체 질량 약 830g(2개) | ||||||
커넥터 | SFD-CB05-S | 케이블 길이 0.5m 본체 질량 약 75g(2개) | 세이프티 라이트 커튼 본체에 연결하여 연장 케이블 연결에 사용 투・수광기용 2개 1세트 커넥터 최대 외경:ø14mm M12 수 커넥터 | ||||
[4] 연장용 케이블 | 한쪽 커넥터 부착 | SFD-CC3-S | 케이블 길이 3m 본체 질량 약 260g(2개) | 케이블 연장 또는 컨트롤 유닛 SF-C13/ SF-C21 연결에 사용 투・수광기용 2개 1세트 커넥터 최대 외경:ø14mm M12 암 커넥터 | |||
SFD-CC10-S | 케이블 길이 10m 본체 질량 약 830g(2개) | ||||||
양쪽 커넥터 부착 | 투광기용 | SFD-CCJ10E-S | 케이블 길이 10m 본체 질량 약 420g(1개) | 투광기용 1개 커넥터색:회색 | 케이블 연장에 사용 커넥터 최대 외경:ø14mm M12 암수 커넥터 | ||
수광기용 | SFD-CCJ10D-S | 케이블 길이 10m 본체 질량 약 440g(1개) | 수광기용 1개 커넥터색:흑색 |
기본 구성(8심 케이블)
종류 | 형상 | 형식명 (주1) | 내용 (주2) | ||||
---|---|---|---|---|---|---|---|
[5] 보텀 캡 케이블 | 낱개선 | SFD-CCB3 | 케이블 길이 3m 본체 질량 약 290g(2개) | 세이프티 라이트 커튼 본체에 연결하여 배선 또는 컨트롤 유닛 SF-C13 / SF-C21 연결에 사용 투・수광기용 2개 1세트 | |||
SFD-CCB7 | 케이블 길이 7m 본체 질량 약 620g(2개) | ||||||
SFD-CCB10 | 케이블 길이 10m 본체 질량 약 900g(2개) | ||||||
SFD-CCB15 | 케이블 길이 15m 본체 질량 약 1,300g(2개) | ||||||
커넥터 | SFD-CB05 | 케이블 길이 0.5m 본체 질량 약 80g(2개) | 세이프티 라이트 커튼 본체에 연결하여 연장 케이블 또는 컨트롤 유닛 SF-C11 연결에 사용 투・수광기용 2개 1세트 커넥터 최대 외경:ø14mm M12 수 커넥터 | ||||
SFD-CB5 | 케이블 길이 5m 본체 질량 약 480g(2개) | ||||||
SFD-CB10 | 케이블 길이 10m 본체 질량 약 950g(2개) | ||||||
[6] 연장용 케이블 | 한쪽 커넥터 부착 | SFD-CC3 | 케이블 길이 3m 본체 질량 약 290g(2개) | 케이블 연장 또는 컨트롤 유닛 SF-C13/ SF-C21 연결에 사용 투・수광기용 2개 1세트 커넥터 최대 외경:ø14mm M12 암 커넥터 | |||
SFD-CC10 | 케이블 길이 10m 본체 질량 약 900g(2개) | ||||||
양쪽 커넥터 부착 | 투광기용 | SFB-CCJ3E | 케이블 길이 3m 본체 질량 약 190g(1개) | 투광기용 1개 커넥터색:회색 | 케이블 연장 또는 컨트롤 유닛 SF-C11 연결에 사용 커넥터 최대 외경:ø14mm M12 암수 커넥터 | ||
SFB-CCJ10E | 케이블 길이 10m 본체 질량 약 580g(1개) | ||||||
수광기용 | SFB-CCJ3D | 케이블 길이 3m 본체 질량 약 210g(1개) | 수광기용 1개 커넥터색:흑색 | ||||
SFB-CCJ10D | 케이블 길이 10m 본체 질량 약 600g(1개) |
호환 케이블
종류 | 형상 | 형식명 (주1) | 내용 (주2) | ||||
---|---|---|---|---|---|---|---|
[3] 호환 케이블 | SF4-AH□용 (PNP 타입) | SFD-CB05-A-P | 케이블 길이0.5m 본체 질량 약 80g(2개) | 8심 보텀 캡 케이블 사양. 기존의 세이프티 라이트 커튼에 사용했던 커넥터 케이블(제어 회로 측)에 그대로 연결할 수 있어 원활히 SF4D 시리즈로 교환 가능 투・수광기용 2개 1세트 커넥터 최대 외경:ø14mm M12 수 커넥터 | |||
SF4-AH□-N용 (NPN 타입) | SFD-CB05-A-N |
(주1) : 형식명에서 "-"를 지우고 앞에 "U"를 붙이면 주문 품번입니다.
(주2) : 별도의 지정이 없는 케이블 색은 투광기용 회색, 수광기용 회색(흑색 줄무늬), 외경 ø5.7mm 및 ø6mm, 최소 굴곡 반경 R6mm입니다.
단, 보호 튜브 SFPD-A10을 설치한 케이블의 최소 굴곡 반경은 R55mm입니다.
[7][8][9][10] 연결 케이블 / 연장 케이블 / 직렬 연결용 케이블 / 보호 튜브
세이프티 라이트 커튼 본체에 연결 케이블류는 부속되어 있지 않습니다. 반드시 구입하십시오.
- SF4D-□-01을 일본에서 프레스 기계 또는 절단기(종이 절단기)의 안전 장치로 사용하는 경우는 반드시 보호 튜브 SFPD-A10(튜브 길이 10m)(별매)을 케이블에 설치하십시오.
기본 구성(12심 케이블)
종류 | 형상 | 형식명 (주1) | 내용 (주2) | ||||
---|---|---|---|---|---|---|---|
[7] 보텀 캡 케이블 | 낱개선 | SFD-CCB3-MU | 케이블 길이 3m 본체 질량 약 340g(2개) | 세이프티 라이트 커튼 본체에 연결하여 배선 또는 컨트롤 유닛 SF-C13 / SF-C21연결에 사용 투・수광기용 2개 1세트 | |||
SFD-CCB7-MU | 케이블 길이 7m 본체 질량 약 700g(2개) | ||||||
SFD-CCB10-MU | 케이블 길이 10m 본체 질량 약 980g(2개) | ||||||
커넥터 | SFD-CB05-MU | 케이블 길이 0.5m 본체 질량 약 95g(2개) | 세이프티 라이트 커튼 본체에 연결하여 연장용 케이블 연결에 사용 투・수광기용 2개 1세트 커넥터 최대 외경:ø16mm M14 수 커넥터 | ||||
[8] 연장용 케이블 | 한쪽 커넥터 부착 | SFD-CC3-MU | 케이블 길이 3m 본체 질량 약 340g(2개) | 케이블 연장 또는 컨트롤 유닛 SF-C13/ SF-C21 연결에 사용 투・수광기용 2개 1세트 커넥터 최대 외경:ø16mm M14 암 커넥터 | |||
SFD-CC7-MU | 케이블 길이 7m 본체 질량 약 700g(2개) | ||||||
SFD-CC10-MU | 케이블 길이 10m 본체 질량 약 980g(2개) | ||||||
양쪽 커넥터 부착 | 투광기용 | SFB-CCJ3E-MU | 케이블 길이 3m 본체 질량 약 190g(1개) | 투광기용 1개 커넥터색:회색 | 케이블 연장에 사용 커넥터 최대 외경:ø16mm M12 암수 커넥터 | ||
SFB-CCJ10E-MU | 케이블 길이 10m 본체 질량 약 660g(1개) | ||||||
수광기용 | SFB-CCJ3D-MU | 케이블 길이 3m 본체 질량 약 210g(1개) | 수광기용 1개 커넥터색:흑색 | ||||
SFB-CCJ10D-MU | 케이블 길이 10m 본체 질량 약 680g(1개) |
직렬 연결용케이블
종류 | 형상 | 형식명 (주1) | 내용 (주2) | ||
---|---|---|---|---|---|
[9] 직렬 연결용 케이블 | SFD-CSL005 | 케이블 길이 0.05m 본체 질량 약 35g(2개) | 세이프티 라이트 커튼을 직렬 연결하는 경우 사용 투・수광기용 2개 1세트(투・수광기용 공통) 케이블색:회색(흑색 줄무늬)(투・수광기용 공통) | ||
SFD-CSL01 | 케이블 길이 0.1m 본체 질량 약 40g(2개) | ||||
SFD-CSL05 | 케이블 길이 0.5m 본체 질량 약 80g(2개) | ||||
SFD-CSL1 | 케이블 길이 1m 본체 질량 약 130g(2개) | ||||
SFD-CSL5 | 케이블 길이 5m 본체 질량 약 480g(2개) | ||||
SFD-CSL10 | 케이블 길이 10m 본체 질량 약 950g(2개) |
보호 튜브
종류 | 형상 | 형식명 (주1) | 내용 (주2) | ||
---|---|---|---|---|---|
[10] 보호 튜브 | SFPD-A10 | 튜브 길이 10m 본체 질량 약 220g(1개) | SF4D-□-01을 일본에서 프레스 기계 또는 절단기(종이 절단기)의 안전 장치로 사용하는 경우는 반드시 보호 튜브를 케이블에 연결하십시오. 외경: 약 ø13mm, 내경:ø9mm 재질:폴리프로필렌 |
(주1) : 형식명에서 "-"를 지우고 앞에 "U"를 붙이면 주문 품번입니다.
(주2) : 별도의 지정이 없는 케이블 색은 투광기용 회색, 수광기용 회색(흑색 줄무늬), 외경 ø5.7mm 및 ø6mm, 최소 굴곡 반경 R6mm입니다.
단, 보호 튜브 SFPD-A10을 설치한 케이블의 최소 굴곡 반경은 R55mm입니다.
보수 부품(세이프티 라이트 커튼에 부속)
품명 | 형식명 (주1) | 내용 |
---|---|---|
테스트 로드 ø14 | SF4B-TR14 | 일상 점검용 최소 검출 물체(ø14mm), Finger 타입(최소 검출 물체 ø14mm)용 |
테스트 로드 ø25 | SF4B-TR25 | 일상 점검용 최소 검출 물체(ø25mm), Hand 타입(최소 검출 물체 ø25mm)용 |
(주1) : 형식명에서 "-"를 지우고 앞에 "U"를 붙이면 주문 품번입니다.
------------------------------ Tab3 showing ------------------------------
옵션
컨트롤 유닛
품명 | 형상 | 형식명 (주1) | 연결 케이블 | 내용 |
---|---|---|---|---|
세이프티 컨트롤 유닛 | SF-C21 | 세이프티 라이트 커튼 연결 케이블:SFD-CCB□ 연장 케이블:SFD-CC□ | 낱개선 케이블로 세이프티 라이트 커튼과 연결 로직 커스터마이즈는 물론 모니터링 및 시뮬레이션 기능 탑재 제어 카테고리4까지 대응 가능 | |
커넥터 연결 컨트롤 유닛 (일본 프레스 기계 대응 가능) | SF-C11 | 세이프티 라이트 커튼 연결 케이블:SFD-CB□ 연장 케이블:SFB-CCJ□ (M14 커넥터) | 8심 커넥터 부착 케이블로 세이프티 라이트 커튼과 연결 뮤팅 기능 사용 불가 제어 카테고리4까지 대응 가능 SF4D-□-01과의 조합으로 일본 프레스 기계 대응(절단기 비대응) | |
박형 컨트롤 유닛 (일본 프레스 기계 대응 가능) | SF-C13 | 세이프티 라이트 커튼 연결 케이블:SFD-CCB□ 연장 케이블:SFD-CC□ | 낱개선 케이블로 세이프티 라이트 커튼과 연결 뮤팅 기능 사용 불가 제어 카테고리4까지 대응 가능 SF4D-□-01과의 조합으로 일본 프레스 기계 대응(절단기 비대응) |
(주1) : 형식명에서 "-"를 지우고 앞에 "U"를 붙이면 주문 품번입니다.

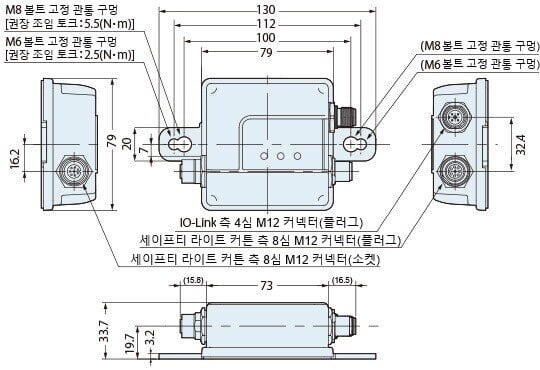

IO-Link 통신 유닛
품명 | 형상 | 형식명 (주1) | 내용 |
---|---|---|---|
IO-Link 통신 유닛 | SFD-WL3 | SF4D 시리즈용. IO-Link 통신을 사용해 상위에서 SF4D 시리즈의 각종 설정 및 동작 상황을 확인할 수 있습니다. 또한 연결한 SF4D 시리즈의 설정 정보를 저장할 수도 있습니다. |
(주1) : 형식명에서 "-"를 지우고 앞에 "U"를 붙이면 주문 품번입니다.
- IO-Link를 통한 세이프티 라이트 커튼의 모니터 정보는 진단 목적으로 사용하기 위한 것입니다.
안전 제어에 사용하지 마십시오.
구성 예
안전 출력과 IO-Link 통신은 분리되어 있으므로, 안전 회로의 변경 없이 그대로 세이프티 라이트 커튼 SF4D 시리즈를 모니터링할 수 있습니다.
※1: 세이프티 라이트 커튼용 8심 케이블(옵션품)
※2: 4심 M12 커넥터 부착 케이블(시판품)(주1)
(주1) : 본 제품과 IO-Link 마스터 간 연결 조건은 0.3mm2 이상의 케이블로 전체 길이 20m 이하입니다.
세이프티 라이트 커튼의 상태를 원격으로 확인
입광 여유도 확인
광축 이탈 및 오염으로 인해 라인이 정지하기 전 입광량 정보를 통해 유지보수가 필요한지 판단할 수 있습니다. 작업 시작 시의 원격 점검 등에 도움됩니다.
에러 이력 확인
에러 발생 시에는 발생원과 에러 내용을 원격으로 확인할 수 있어, 문제 위치의 특정 및 요인 분석이 원활합니다.
설정 데이터의 저장 및 복원
교환 후 원터치로 설정 가능
세이프티 라이트 커튼 교환 시는 통신 유닛에 저장된 데이터로 설정을 복원할 수 있습니다.
IO-Link 데이터 출력 예
프로세스 데이터
- 입・차광 정보
- 안정 / 불안정 입광 정보
- 외란광 정보
- 투광 / 수광 로크아웃 정보
- 입광량 정보(소등 / 1 / 2 / 3)
- OSSD 출력 정보
- 통신 제어 상태
- 직렬 연결 대수
- 세이프티 라이트 커튼 본체 정보
- SFD-WL3 본체 정보
- 광축별 입광량 정보(32단계)
- 에러 코드
연결 케이블
종류 | 형식명 | 내용 | ||||
---|---|---|---|---|---|---|
[1] 보텀 캡 케이블 | 커넥터 | SFD-CB05 | 케이블 길이 0.5m 본체 질량 약 80g(2개) | 세이프티 라이트 커튼 본체에 연결하여 연장용 케이블 또는 컨트롤러 유닛 SF-C11 연결에 사용 투・수광기용 2개 1세트 커넥터 최대 외경:ø14mm M12 수 커넥터 | ||
SFD-CB5 | 케이블 길이 5m 본체 질량 약 480g(2개) | |||||
SFD-CB10 | 케이블 길이 10m 본체 질량 약 950g(2개) | |||||
[2] 연장용 케이블 | 양쪽 커넥터 부착 | 투광기용 | SFB-CCJ3E | 케이블 길이 3m 본체 질량 약 190g(1개) | 투광기용 1개 커넥터 색:회색 | 케이블 연장 또는 컨트롤 유닛 SF-C11 연결에 사용 커넥터 최대 외경:ø14mm M12 암수 커넥터 |
SFB-CCJ10E | 케이블 길이 10m 본체 질량 약 580g(1개) | |||||
수광기용 | SFB-CCJ3D | 케이블 길이 3m 본체 질량 약 210g(1개) | 수광기용 1개 커넥터 색:흑색 | |||
SFB-CCJ10D | 케이블 길이 10m 본체 질량 약 600g(1개) | |||||
[3] 연장용 케이블 | 한쪽 커넥터 부착 | SFD-CC3 | 케이블 길이 3m 본체 질량 약 290g(2개) | 케이블 연장 또는 컨트롤 유닛 SF-C13 / SF-C21 연결에 사용 투・수광기용 2개 1세트 커넥터 최대 외경:ø14mm M12 암 커넥터 | ||
SFD-CC10 | 케이블 길이 10m 본체 질량 약 900g(2개) |
세이프티 릴레이 권장품 안내
형식명:SF 시리즈 슬림 타입
주의권장품에 대한 자세한 내용은 파나소닉 디바이스 세일즈 코리아로 문의해 주십시오.
종류 | LED 표시등 있음 | |
---|---|---|
형번 | SFS3-L-DC24V | SFS4-L-DC24V |
주문 품번 | AG1S132 | AG1S142 |
접점 구성 | 3a1b | 4a2b |
정격 제어 용량 | 6A/250V AC, 6A/30V DC | |
최소 적용 부하 | 1mA/5V DC | |
코일 정격 | 15mA/24V DC | 20.8mA/24V DC |
정격 소비 전력 | 360mW | 500mW |
동작 시간 | 20ms 이하 | |
복귀 시간 | 20ms 이하 | |
사용 주위 온도 | -40~+85℃(습도 5~85%RH) | |
적합 인증 | S마크, UL/c-UL, TÜV |
통신 모듈
품명 | 형상 | 형식명 (주1) | 내용 |
---|---|---|---|
통신 모듈 | SF4D-TM1 | 통신 모듈 SF4D-TM1 사용 시는 설정 소프트웨어 Configurator Light Curtain이 필요합니다. 설정 소프트웨어는 당사 홈페이지에서 무료로 다운로드할 수 있습니다. USB 케이블은 포함되어 있지 않으므로 USB 2.0 케이블(A:miniB)을 별도로 준비해 주십시오. <SF4D-F□/H□/A□의 경우> SF4D 시리즈에 PC를 연결하여 기능 설정 변경 및 상태 모니터링(입광/차광, 록아웃 등)을 실행하기 위한 변환 모듈입니다. 통신 모듈 단품으로 사용하는 경우는 PC 연결 없이 SF4D 시리즈의 설정을 복사할 수 있습니다. <SF4D-□-01의 경우> SF4D 시리즈에 PC를 연결하여 상태 모니터링(입광/차광, 록아웃 등)을 실행하기 위한 변환 모듈입니다. 통신 모듈 단품으로는 사용할 수 없습니다. |
(주1) : 형식명에서 "-"를 지우고 앞에 "U"를 붙이면 주문 품번입니다.
(주2) : SF4D 시리즈 Ver.3(2020년 3월 17일 이후 생산분)은 반드시 SF4D-TM1 Ver. 2.0(2019년 12월 이후 생산분)과 연결하여 사용해 주십시오.
버전 구분법은 '사용상의 주의' 페이지를 참조해 주십시오.
전면 보호 커버
세이프티 라이트 커튼의 검출면을 스패터 등 비산물로부터 보호합니다.
전면 보호 커버를 사용하면 검출 거리가 짧아집니다.
・FC-SFDH-□
(와이드 타입)
재질: 폴리카보네이트
・FC-SFDH-□-S
(슬림 타입)
재질: 폴리카보네이트
적용 광축 수 | 전면 보호 커버 (와이드 타입)(주1) | 전면 보호 커버 (슬림 타입)(주1) | ||
---|---|---|---|---|
Finger | Hand | Arm/ Foot | 형식명 (주2) | 형식명 (주2) |
15 | 8 | 4 | FC-SFDH-8 | FC-SFDH-8-S |
23 | 12 | 6 | FC-SFDH-12 | FC-SFDH-12-S |
31 | 16 | 8 | FC-SFDH-16 | FC-SFDH-16-S |
39 | 20 | 10 | FC-SFDH-20 | FC-SFDH-20-S |
47 | 24 | 12 | FC-SFDH-24 | FC-SFDH-24-S |
55 | 28 | 14 | FC-SFDH-28 | FC-SFDH-28-S |
63 | 32 | 16 | FC-SFDH-32 | FC-SFDH-32-S |
71 | 36 | 18 | FC-SFDH-36 | FC-SFDH-36-S |
79 | 40 | 20 | FC-SFDH-40 | FC-SFDH-40-S |
95 | 48 | 24 | FC-SFDH-48 | FC-SFDH-48-S |
111 | 56 | 28 | FC-SFDH-56 | FC-SFDH-56-S |
127 | 64 | 32 | FC-SFDH-64 | FC-SFDH-64-S |
- | 72 | 36 | FC-SFDH-72 | FC-SFDH-72-S |
- | 80 | 40 | FC-SFDH-80 | FC-SFDH-80-S |
- | 88 | 44 | FC-SFDH-88 | FC-SFDH-88-S |
- | 96 | 48 | FC-SFDH-96 | FC-SFDH-96-S |
(주1) : 형식명은 1개 단위입니다. 투・수광기에 장착하는 경우 2개 필요합니다.
(주2) : 형식명에서 "-"를 지우고 앞에 "U"를 붙이면 주문 품번입니다.
・검출 거리
전면 보호 커버 | 검출 거리(주3) | |||
---|---|---|---|---|
쇼트 모드 시 | 롱 모드 시 | |||
Finger | FC-SFDH-□ (와이드 타입) FC-SFDH-□-S (슬림 타입) | 투광기에 한해 장착 | 0.2~6m | 0.8~9.5m |
수광기에 한해 장착 | 0.2~6m | 0.8~9.5m | ||
투・수광기 양쪽 장착 | 0.2~5.5m | 0.8~9m | ||
Hand, Arm/Foot | FC-SFDH-□ (와이드 타입) FC-SFDH-□-S (슬림 타입) | 투광기에 한해 장착 | 0.2~7.5m | 0.8~12m |
수광기에 한해 장착 | 0.2~7.5m | 0.8~12m | ||
투・수광기 양쪽 장착 | 0.2~7m | 0.8~11m |
(주3) : 검출 거리는 투・수광기 설치 가능 범위를 나타냅니다.
코너 미러
세이프티 라이트 커튼의 L자 및 ㄷ자 설치에는 세이프티 라이트 커튼이 2세트 또는 3세트 필요하지만, 코너 미러로 빛을 반사시키면 세이프티 라이트 커튼 1세트로 L자 및 ㄷ자 설치가 가능합니다.
※코너 미러는 일본 후생노동성 형식 검정을 받지 않았으므로 일본에서는 프레스 기계 및 절단기(종이 절단기)에 사용할 수 없습니다.
적용 광축 수 | 코너 미러 (주1)(주3) | ||||
---|---|---|---|---|---|
Finger | Hand | Arm/ Foot | 형상 | 형식명 (주2) | 유효 반사면 |
15 | 8 | 4 | RF-SFBH-8 | 173×72mm | |
23 | 12 | 6 | RF-SFBH-12 | 236×72mm | |
31 | 16 | 8 | RF-SFBH-16 | 316×72mm | |
39 | 20 | 10 | RF-SFBH-20 | 396×72mm | |
47 | 24 | 12 | RF-SFBH-24 | 476×72mm | |
55 | 28 | 14 | RF-SFBH-28 | 556×72mm | |
63 | 32 | 16 | RF-SFBH-32 | 636×72mm | |
71 | 36 | 18 | RF-SFBH-36 | 716×72mm | |
79 | 40 | 20 | RF-SFBH-40 | 796×72mm | |
95 | 48 | 24 | RF-SFBH-48 | 956×72mm | |
111 | 56 | 28 | RF-SFBH-56 | 1,116×72mm | |
127 | 64 | 32 | RF-SFBH-64 | 1,276×72mm | |
- | 72 | 36 | RF-SFBH-72 | 1,436×72mm | |
- | 80 | 40 | RF-SFBH-80 | 1,596×72mm | |
- | 88 | 44 | RF-SFBH-88 | 1,756×72mm | |
- | 96 | 48 | RF-SFBH-96 | 1,916×72mm |
(주1) : 형식명은 1개 단위입니다.
(주2) : 형식명에서 "-"를 지우고 앞에 "U"를 붙이면 주문 품번입니다.
(주3) : 코너 미러는 일본 후생노동성 형식 검정을 받지 않았으므로 일본에서는 프레스 기계 및 절단기(종이 절단기)에 사용할 수 없습니다.
・검출 거리
코너 미러 1개 | 90%로 감쇠 |
---|---|
코너 미러 2개 | 80%로 감쇠 |
코너 미러 3개 | 70%로 감쇠 |
Y형 커넥터
종류 | 형상 | 형식명 (주1) | 내용 | |
---|---|---|---|---|
배선 절감 Y형 커넥터 | SFB-WY1 | 기본 구성(8심 케이블)용 배선 절감 커넥터. 투광기・수광기의 케이블을 1개로 집약하여 배선 절감을 실현합니다. 배선은 +24V, 0V, OSSD1, OSSD2, 출력 극성 설정 / 록아웃 해제 입력에 한함. (전원선 및 동기선 등은 커넥터 내부에서 결선되어 있습니다. 인터록은 무효(자동 리셋)입니다.) 본체 질량 약 35g. M12 암수 커넥터 | ||
한쪽 커넥터 부착 케이블 | WY1-CCN3 | 케이블 길이 3m 본체 질량 약 200g(1개) | Y형 커넥터용 연결 케이블 케이블 색:회색(흑색 줄무늬) 커넥터 색:흑색 최소 굴곡 반경:R6mm 커넥터 최대 외경:ø14mm M12 암 커넥터 | |
WY1-CCN10 | 케이블 길이 10m 본체 질량 약 620g(1개) |
(주1) : 형식명에서 "-"를 지우고 앞에 "U"를 붙이면 주문 품번입니다.
Y형 커넥터 사용으로 전원 및 안전 출력 등 필요 최소한의 선만을 케이블 1개에 집약. 최소한의 배선 공수로 끝낼 수 있습니다.
시공 시간과 배선 실수를 크게 줄입니다.
Y형 커넥터의 설치, 단자 배열, 배선 예 등 자세한 내용은 Y형 커넥터 및 세이프티 컨트롤 유닛의 취급 설명서를 참조해 주십시오.
기타
품명 | 형식명 (주1) | 내용 |
---|---|---|
테스트 로드 ø45 | SF4B-TR45 | 일상 점검용 최소 검출 물체(ø45mm), Arm/Foot 타입(최소 검출 물체 ø45mm)용 |
광축 조정기 | SF-LAT-2N | 시인성이 좋은 레이저광으로 광축 조정이 간단합니다. |
(주1) : 형식명에서 "-"를 지우고 앞에 "U"를 붙이면 주문 품번입니다.
광축 조정기
・SF-LAT-2N
------------------------------ Tab4 showing ------------------------------
사양
세이프티 라이트 커튼 개별 사양
SF4D-F□(-01)(Finger 타입)
종류 | 최소 검출 물체 ø14mm 타입(광축 10mm Pitch) | ||||
---|---|---|---|---|---|
형식명 | SF4D-F15(-01) | SF4D-F23(-01) | SF4D-F31(-01) | SF4D-F39(-01) | |
광축 수 | 15 | 23 | 31 | 39 | |
검출폭(방호 높이)(주2) | 150mm | 230mm | 310mm | 390mm | |
중국 프레스 기계용 안전 장치에 사용 시, 또는 SF4D-□-01을 일본 프레스 기계 및 절단기에 사용 시 | 140mm | 220mm | 300mm | 380mm | |
소비 전류 | 투광기:110mA 이하 수광기:130mA 이하 | 투광기:120mA 이하 수광기:130mA 이하 | 투광기:120mA 이하 수광기:140mA 이하 | ||
PFHD | 1.21×10-9 | 1.48×10-9 | 1.80×10-9 | 2.07×10-9 | |
MTTFD | 1,031년 | 833년 | 672년 | 582년 | |
본체 질량(투・수광기 합계) | 약 270g | 약 470g | 약 680g | 약 890g |
종류 | 최소 검출 물체 ø14mm 타입(광축 10mm Pitch) | ||||
---|---|---|---|---|---|
형식명 | SF4D-F47(-01) | SF4D-F55(-01) | SF4D-F63(-01) | SF4D-F71(-01) | |
광축 수 | 47 | 55 | 63 | 71 | |
검출폭(방호 높이)(주2) | 470mm | 550mm | 630mm | 710mm | |
중국 프레스 기계용 안전 장치에 사용 시, 또는 SF4D-□-01을 일본 프레스 기계 및 절단기에 사용 시 | 460mm | 540mm | 620mm | 700mm | |
소비 전류 | 투광기:120mA 이하 수광기:140mA 이하 | 투광기:120mA 이하 수광기:150mA 이하 | |||
PFHD | 2.40×10-9 | 2.66×10-9 | 2.99×10-9 | 3.25×10-9 | |
MTTFD | 498년 | 447년 | 396년 | 363년 | |
본체 질량(투・수광기 합계) | 약 1,100g | 약 1,300g | 약 1,500g | 약 1,700g |
종류 | 최소 검출 물체 ø14mm 타입(광축 10mm Pitch) | ||||
---|---|---|---|---|---|
형식명 | SF4D-F79(-01) | SF4D-F95(-01) | SF4D-F111(-01) | SF4D-F127(-01) | |
광축 수 | 79 | 95 | 111 | 127 | |
검출폭(방호 높이)(주2) | 790mm | 950mm | 1,110mm | 1,270mm | |
중국 프레스 기계용 안전 장치에 사용 시, 또는 SF4D-□-01을 일본 프레스 기계 및 절단기에 사용 시 | 780mm | 940mm | 1,100mm | 1,260mm | |
소비 전류 | 투광기:120mA 이하 수광기:150mA 이하 | 투광기:120mA 이하 수광기:160mA 이하 | 투광기:120mA 이하 수광기:170mA 이하 | 투광기:120mA 이하 수광기:180mA 이하 | |
PFHD | 3.58×10-9 | 4.17×10-9 | 4.76×10-9 | 5.36×10-9 | |
MTTFD | 328년 | 281년 | 245년 | 217년 | |
본체 질량(투・수광기 합계) | 약 1,900g | 약 2,300g | 약 2,800g | 약 3,200g |
(주1) : 별도의 지정이 없는 측정 조건은 사용 주위 온도 =+20℃입니다. PFHD는 1시간당 위험 측 고장률, MTTFD는 평균 위험 측 고장 시간입니다.
(주2) : '중국 프레스 기계의 안전 장치' 또는 SF4D-□-01을 '일본 프레스 기계 및 절단기(종이 절단기)의 안전 장치'로 사용하는 경우는 본 장치의 제1광축 중심에서 최종 광축 중심까지의 길이가 방호 높이입니다.
SF4D-H□(-01)(Hand 타입)
종류 | 최소 검출 물체 ø25mm 타입(광축 20mm Pitch) | ||||
---|---|---|---|---|---|
형식명 | SF4D-H8(-01) | SF4D-H12(-01) | SF4D-H16(-01) | SF4D-H20(-01) | |
광축 수 | 8 | 12 | 16 | 20 | |
검출폭(방호 높이)(주2) | 150mm | 230mm | 310mm | 390mm | |
중국 프레스 기계용 안전 장치에 사용 시, 또는 SF4D-□-01을 일본 프레스 기계 및 절단기에 사용 시 | 140mm | 220mm | 300mm | 380mm | |
소비 전류 | 투광기:100mA 이하, 수광기:120mA 이하 | ||||
PFHD | 9.57×10-10 | 1.12×10-9 | 1.26×10-9 | 1.40×10-9 | |
MTTFD | 1,340년 | 1,119년 | 988년 | 881년 | |
본체 질량(투・수광기 합계) | 약 270g | 약 470g | 약 680g | 약 890g |
종류 | 최소 검출 물체 ø25mm 타입(광축 20mm Pitch) | ||||
---|---|---|---|---|---|
형식명 | SF4D-H24(-01) | SF4D-H28(-01) | SF4D-H32(-01) | SF4D-H36(-01) | |
광축 수 | 24 | 28 | 32 | 36 | |
검출폭(방호 높이)(주2) | 470mm | 550mm | 630mm | 710mm | |
중국 프레스 기계용 안전 장치에 사용 시, 또는 SF4D-□-01을 일본 프레스 기계 및 절단기에 사용 시 | 460mm | 540mm | 620mm | 700mm | |
소비 전류 | 투광기:100mA 이하 수광기:130mA 이하 | 투광기:110mA 이하 수광기:130mA 이하 | 투광기:120mA 이하 수광기:130mA 이하 | ||
PFHD | 1.56×10-9 | 1.73×10-9 | 1.87×10-9 | 2.04×10-9 | |
MTTFD | 782년 | 701년 | 647년 | 591년 | |
본체 질량(투・수광기 합계) | 약 1,100g | 약 1,300g | 약 1,500g | 약 1,700g |
종류 | 최소 검출 물체 ø25mm 타입(광축 20mm Pitch) | ||||
---|---|---|---|---|---|
형식명 | SF4D-H40(-01) | SF4D-H48(-01) | SF4D-H56(-01) | SF4D-H64(-01) | |
광축 수 | 40 | 48 | 56 | 64 | |
검출폭(방호 높이)(주2) | 790mm | 950mm | 1,110mm | 1,270mm | |
중국 프레스 기계용 안전 장치에 사용 시, 또는 SF4D-□-01을 일본 프레스 기계 및 절단기에 사용 시 | 780mm | 940mm | 1,100mm | 1,260mm | |
소비 전류 | 투광기:120mA 이하 수광기:140mA 이하 | 투광기:120mA 이하 수광기:150mA 이하 | |||
PFHD | 2.17×10-9 | 2.48×10-9 | 2.78×10-9 | 3.09×10-9 | |
MTTFD | 552년 | 481년 | 426년 | 383년 | |
본체 질량(투・수광기 합계) | 약 1,900g | 약 2,300g | 약 2,800g | 약 3,200g |
종류 | 최소 검출 물체 ø25mm 타입(광축 20mm Pitch) | ||||
---|---|---|---|---|---|
형식명 | SF4D-H72(-01) | SF4D-H80(-01) | SF4D-H88(-01) | SF4D-H96(-01) | |
광축 수 | 72 | 80 | 88 | 96 | |
검출폭(방호 높이)(주2) | 1,430mm | 1,590mm | 1,750mm | 1,910mm | |
중국 프레스 기계용 안전 장치에 사용 시, 또는 SF4D-□-01을 일본 프레스 기계 및 절단기에 사용 시 | 1,420mm | 1,580mm | 1,740mm | 1,900mm | |
소비 전류 | 투광기:120mA 이하 수광기:150mA 이하 | 투광기:120mA 이하 수광기:160mA 이하 | |||
PFHD | 3.39×10-9 | 3.69×10-9 | 4.00×10-9 | 4.30×10-9 | |
MTTFD | 347년 | 318년 | 293년 | 272년 | |
본체 질량(투・수광기 합계) | 약 3,600g | 약 4,000g | 약 4,400g | 약 4,800g |
(주1) : 별도의 지정이 없는 측정 조건은 사용 주위 온도 =+20℃입니다. PFHD는 1시간당 위험 측 고장률, MTTFD는 평균 위험 측 고장 시간입니다.
(주2) : '중국 프레스 기계의 안전 장치' 또는 SF4D-□-01을 '일본 프레스 기계 및 절단기(종이 절단기)의 안전 장치'로 사용하는 경우는 본 장치의 제1광축 중심에서 최종 광축 중심까지의 길이가 방호 높이입니다.
SF4D-A□(-01)(Arm / Foot 타입)
종류 | 최소 검출 물체 ø45mm 타입(광축 40mm Pitch) | ||||
---|---|---|---|---|---|
형식명 | SF4D-A4(-01) | SF4D-A6(-01) | SF4D-A8(-01) | SF4D-A10(-01) | |
광축 수 | 4 | 6 | 8 | 10 | |
검출폭(방호 높이)(주2) | 150mm | 230mm | 310mm | 390mm | |
중국 프레스 기계용 안전 장치에 사용 시, 또는 SF4D-□-01을 일본 프레스 기계 및 절단기에 사용 시 | 120mm | 200mm | 280mm | 360mm | |
소비 전류 | 투광기:100mA 이하, 수광기:120mA 이하 | ||||
PFHD | 8.29×10-10 | 9.34×10-10 | 1.01×10-9 | 1.11×10-9 | |
MTTFD | 1,577년 | 1,378년 | 1,267년 | 1,136년 | |
본체 질량(투・수광기 합계) | 약 270g | 약 470g | 약 680g | 약 890g |
종류 | 최소 검출 물체 ø45mm 타입(광축 40mm Pitch) | ||||
---|---|---|---|---|---|
형식명 | SF4D-A12(-01) | SF4D-A14(-01) | SF4D-A16(-01) | SF4D-A18(-01) | |
광축 수 | 12 | 14 | 16 | 18 | |
검출폭(방호 높이)(주2) | 470mm | 550mm | 630mm | 710mm | |
중국 프레스 기계용 안전 장치에 사용 시, 또는 SF4D-□-01을 일본 프레스 기계 및 절단기에 사용 시 | 440mm | 520mm | 600mm | 680mm | |
소비 전류 | 투광기:100mA 이하, 수광기:130mA 이하 | ||||
PFHD | 1.18×10-9 | 1.29×10-9 | 1.36×10-9 | 1.46×10-9 | |
MTTFD | 1,060년 | 966년 | 910년 | 840년 | |
본체 질량(투・수광기 합계) | 약 1,100g | 약 1,300g | 약 1,500g | 약 1,700g |
종류 | 최소 검출 물체 ø45mm 타입(광축 40mm Pitch) | ||||
---|---|---|---|---|---|
형식명 | SF4D-A20(-01) | SF4D-A24(-01) | SF4D-A28(-01) | SF4D-A32(-01) | |
광축 수 | 20 | 24 | 28 | 32 | |
검출폭(방호 높이)(주2) | 790mm | 950mm | 1,110mm | 1,270mm | |
중국 프레스 기계용 안전 장치에 사용 시, 또는 SF4D-□-01을 일본 프레스 기계 및 절단기에 사용 시 | 760mm | 920mm | 1,080mm | 1,240mm | |
소비 전류 | 투광기:100mA 이하 수광기:130mA 이하 | 투광기:100mA 이하 수광기:140mA 이하 | 투광기:110mA 이하 수광기:140mA 이하 | ||
PFHD | 1.54×10-9 | 1.71×10-9 | 1.89×10-9 | 2.07×10-9 | |
MTTFD | 798년 | 710년 | 640년 | 582년 | |
본체 질량(투・수광기 합계) | 약 1,900g | 약 2,300g | 약 2,800g | 약 3,200g |
종류 | 최소 검출 물체 ø45mm 타입(광축 40mm Pitch) | ||||
---|---|---|---|---|---|
형식명 | SF4D-A36(-01) | SF4D-A40(-01) | SF4D-A44(-01) | SF4D-A48(-01) | |
광축 수 | 36 | 40 | 44 | 48 | |
검출폭(방호 높이)(주2) | 1,430mm | 1,590mm | 1,750mm | 1,910mm | |
중국 프레스 기계용 안전 장치에 사용 시, 또는 SF4D-□-01을 일본 프레스 기계 및 절단기에 사용 시 | 1,400mm | 1,560mm | 1,720mm | 1,880mm | |
소비 전류 | 투광기:110mA 이하 수광기:150mA 이하 | 투광기:110mA 이하 수광기:160mA 이하 | |||
PFHD | 2.24×10-9 | 2.42×10-9 | 2.60×10-9 | 2.77×10-9 | |
MTTFD | 534년 | 493년 | 458년 | 428년 | |
본체 질량(투・수광기 합계) | 약 3,600g | 약 4,000g | 약 4,400g | 약 4,800g |
(주1) : 별도의 지정이 없는 측정 조건은 사용 주위 온도 =+20℃입니다. PFHD는 1시간당 위험 측 고장률, MTTFD는 평균 위험 측 고장 시간입니다.
(주2) : '중국 프레스 기계의 안전 장치' 또는 SF4D-□-01을 '일본 프레스 기계 및 절단기(종이 절단기)의 안전 장치'로 사용하는 경우는 본 장치의 제1광축 중심에서 최종 광축 중심까지의 길이가 방호 높이입니다.
세이프티 라이트 커튼 공통 사양
종류 | 최소 검출 물체 ø14mm (광축 10mm Pitch) | 최소 검출 물체 ø25mm (광축 20mm Pitch) | 최소 검출 물체 ø45mm (광축 40mm Pitch) | |
---|---|---|---|---|
형 식 명 | SF4D-F□ | SF4D-H□ | SF4D-A□ | |
일본 프레스 기계・ 절단기 대응 | SF4D-F□-01 | SF4D-H□-01 | SF4D-A□-01 | |
적 합 규 격 | 국제 규격 | IEC 61496-1/2(타입4), ISO 13849-1 : 2015(카테고리4, PLe), IEC 61508-1~3(SIL3) | ||
일본 | JIS B 9704-1/2(타입4), JIS B 9705-1(카테고리4), JIS C 0508-1~3(SIL3) | |||
유럽 | EN ISO 13849-1 : 2015(카테고리4, PLe), EN 55011, EN 61000-6-2, EN IEC 63000 | |||
북미 | ANSI/UL 61496-1/2(타입4), CAN/CSA C22.2 No.14, CAN/CSA E61496-1/2 | |||
중국 | GB/T 4584 | |||
적합 규제 및 인증 | CE 마킹(기계 지령, EMC 지령, RoHS 지령), UKCA 마킹(EMC 규칙, EMC 규칙, RoHS 규칙), TÜV SÜD 인증(미국・캐나다), OSHA 1910.212, OSHA 1910.217(C), ANSI B11.1~B11.19, ANSI/RIA 15.06, 한국 KCs 마크(주2) | |||
검출 거리 (유효 거리) (주3) | 쇼트 모드 시:0.2~7m / 롱 모드 시:0.8~12m (DIP 스위치로 변환) | 쇼트 모드 시:0.2~9m / 롱 모드 시:0.8~15m (DIP 스위치로 변환) | ||
최소 검출 물체 (주4) | ø14mm의 불투명체 | ø25mm의 불투명체 | ø45mm의 불투명체 | |
유효 개구각 | 검출 거리가 3m를 초과하는 경우 ±2.5° 이하(IEC 61496-2에 의거) | |||
전원 전압 | 24V DC +20-30 % 리플 P-P10% 이하(케이블에 의한 전압 강하 제외)(주5)(주6) | |||
제어 출력 (OSSD1, OSSD2) | PNP 트랜지스터・오픈 컬렉터 / NPN 트랜지스터・오픈 컬렉터(변환식) <PNP 출력 선택 시> • 최대 유출 전류:350mA • 인가 전압:전원 전압과 동일(제어 출력-+V 간) • 잔류 전압:2V 이하(유출 전류 350mA)(케이블에 의한 전압 강하 제외) • 누설 전류:0.2mA 이하(전원 OFF 시 포함) • 최대 부하 용량:2.2μF • 부하 배선 저항:3Ω 이하 <NPN 출력 선택 시> • 최대 유입 전류:350mA • 인가 전압:전원 전압과 동일(제어 출력-0V 간) • 잔류 전압:2V 이하(유출 전류 350mA)(케이블에 의한 전압 강하 제외) • 누설 전류:0.2mA 이하(전원 OFF 시 포함) • 최대 부하 용량:2.2μF • 부하 배선 저항:3Ω 이하 | |||
동작 모드 (출력 동작) | 전 광축 입광 시 ON, 1광축 이상 차광 시 OFF (세이프티 라이트 커튼 내부 이상 시 및 동기 신호 이상 시도 OFF됩니다.)(주7) | |||
보호 회로 (단락 보호) | 장착 | |||
응답 시간 | OFF 응답:10ms 이하(직렬・병렬 연결하지 않는 경우), 18ms 이하(직렬・병렬 연결한 경우)(주8) ON 응답:50ms 이하(주9)(주10) | |||
보조 출력 (AUX)(비안전 출력) | PNP 트랜지스터・오픈 컬렉터 / NPN 트랜지스터・오픈 컬렉터(변환식) <PNP 출력 선택 시> • 최대 유출 전류:60mA • 인가 전압:전원 전압과 동일(보조 출력-+V 간) • 잔류 전압:2V 이하(유출 전류 60mA)(케이블에 의한 전압 강하 제외) • 누설 전류:0.2mA 이하(전원 OFF 시 포함) <NPN 출력 선택 시> • 최대 유입 전류:60mA • 인가 전압:전원 전압과 동일(보조 출력-0V 간) • 잔류 전압:2V 이하(유입 전류 60mA)(케이블에 의한 전압 강하 제외) • 누설 전류:0.2mA 이하(전원 OFF 시 포함) | |||
동작 모드 (출력 동작) | 제어 출력 ON 시:OFF, 제어 출력 OFF 시:ON(주7) | |||
보호 회로 (단락 보호) | 장착 | |||
응답 시간 | OFF 응답:60ms 이하, ON 응답:60ms 이하 | |||
동기 방식 | 선 동기 / 광 동기(DIP 스위치로 변환) | |||
간섭 방지 기능 | <직렬・병렬 연결하지 않는 경우> ・선 동기:2대 이하(자동) ・광 동기:2대 이하(DIP 스위치로 변환) <직렬・병렬 연결한 경우> ・직렬 연결 시:5대 이하(단, 총 광축 수는 256광축 이하) ・병렬 연결 시:3대 이하(단, 총 광축 수는 192광축 이하)(주7) ・직렬 연결과 병렬 연결 혼재 시:5대 이하(단, 총 광축 수는 144광축 이하)(주7) | |||
테스트 입력 기능 | 장착 | |||
인터록 기능 | 장착 [수동 리셋 / 자동 리셋(배선으로 변환)](8심 케이블 또는 12심 케이블 사용) | |||
록아웃 해제 기능 | 장착 | |||
외부 디바이스 모니터 기능 | 장착(8심 케이블 또는 12심 케이블 사용) | |||
애플리케이션 표시등 기능 | 장착(광 동기 사용 시는 수광기만 점등) | |||
뮤팅 기능 | 장착(12심 케이블 사용) | |||
오버라이드 기능 | 장착(12심 케이블 사용) | |||
전력 절감 기능 | 장착 | |||
옵션 기능(주11) (SF4D-□-01 제외) | 픽스 블랭킹 기능, 플로팅 블랭킹 기능, 인터록 설정 변경 기능, 외부 디바이스 모니터 설정 변경 기능, 보조 출력 설정 변경 기능, 애플리케이션 표시등 설정 변경 기능, 뮤팅 설정 변경 기능, 오버라이드 설정 변경 기능, 프로텍트 기능, 입출력 설정 기능 | |||
오손도 | 3 | |||
사용 표고 | 2,000m 이하(주12) | |||
내 환 경 성 | 보호 구조 | IP67, IP65(IEC), NEMA Type13(NEMA 250) | ||
사용 주위 온도 | -10~+55℃(단, 결로 및 결빙이 없을 것), 보관 시:-25~+60℃ | |||
사용 주위 습도 | 30~85%RH, 보관 시:30~95%RH | |||
사용 주위 조도 | 백열 램프:수광면 조도 5,000ℓx 이하 | |||
내전압 | AC1,000V 1분간 충전부 전체・케이스 간 | |||
절연 저항 | DC500V 메가에서 20MΩ 이상 충전부 전체・케이스 간 | |||
내진동 | 내구 10~55Hz 복진폭 0.75mm XYZ 각 방향 2시간 내오작동 10~55Hz 복진폭 0.75mm XYZ 각 방향 20회 | |||
내충격 | 내구 300m/s2(약 30G) XYZ 각 방향 3회 내오작동 100m/s2(약 10G) XYZ 각 방향 1,000회 | |||
SFF (안전 측 고장 비율) | 99% | |||
HFT (하드웨어 고장 허가 범위) | 1 | |||
서브 시스템 타입 | Type B(IEC 61508-2) | |||
T1(프루프 테스트 간격) | 20년 | |||
고장 응답 시간 | 응답 시간 내(OFF 응답) | |||
안전 상태 | 제어 출력(OSSD1, OSSD2)이 OFF 상태 | |||
투광 소자 | 적외 LED(발광 피크 파장:850nm) | |||
재질 | 본체 케이스:알루미늄, 검출면:폴리카보네이트 수지 및 SUS304, 상부 캡・하부 캡:나일론 | |||
연결 방식 | 커넥터 연결 | |||
케이블 연장 | 별매 연결 케이블로 투・수광기 각 전체 길이 70m까지 연장 가능(직렬 연결용 케이블 길이 포함)(주6) | |||
부속품 | SF4B-TR14(테스트 로드):1개 | SF4B-TR25(테스트 로드):1개 | - |
(주1) : 별도의 지정이 없는 측정 조건은 사용 주위 온도 =+20℃입니다.
(주2) : 한국 KCs 마크는 SF4D-□-01 제외.
(주3) : 검출 거리(유효 거리)는 투・수광기 설치 가능 범위입니다.
(주4) : 플로팅 블랭킹 기능을 사용한 경우 최소 검출 물체의 크기가 변화합니다.
(주5) : 전원 유닛은 아래 항목을 만족해야 합니다.
1) 사용할 지역에서 인정받은 전원 유닛.
2) CE 마킹 적합품으로서의 사용 : EMC 지령, 저전압 지령에 적합한 SELV(안전 특별 저전압)/PELV(보호 특별 저전압)의 전원 유닛.
3) UKCA 마킹 적합품으로서의 사용 : EMC 규칙, 저전압 규칙에 적합한 SELV(안전 특별 저전압)/PELV(보호 특별 저전압)의 전원 유닛.
4) 시중에서 판매하는 스위칭 레귤레이터를 사용할 때는 프레임 그라운드(F.G.) 단자를 접지한다.
5) 출력 유지 시간이 20ms 이상인 전원 유닛.
6) 서지가 발생할 때는 발생원에 서지흡수기를 연결하는 등의 대책을 취한다.
7) CLASS 2 대응 전원 유닛(CTÜVUS 마크 적합이 필요한 경우).
(주6) : 케이블의 전압 강하를 고려하여 '제어 출력(OSSD1, OSSD2)의 유출 전류/유입 전류에 대한 케이블 길이'를 기준으로 사용하십시오.
(주7) : 통신 모듈 SF4D-TM1(별매) 및 설정 소프트웨어 Configurator Light Curtain을 사용하여 설정을 변경할 수 있습니다.
단, SF4D-□-01 사용 시는 설정 변경이 불가능합니다.
(주8) : 광축 수 마다 응답 시간은 '제어 출력(OSSD1, OSSD2)의 OFF 응답 시간'을 참조하십시오.
(주9) : 제어 출력(OSSD1, OSSD2)의 OFF 시간을 80ms 이상으로 하기 위해 차광 시간이 30ms 미만인 경우 ON 응답이 50ms 보다 늦어집니다.
(주10) : 광 동기를 선택한 경우, 최상단과 최하단 양쪽의 광축을 차광하면 ON 응답은 최대 1s까지 늦어집니다.
(주11) : 옵션 기능을 사용하는 경우 통신 모듈 SF4D-TM1(별매) 및 설정 소프트웨어 Configurator Light Curtain이 필요합니다.
단, SF4D-□-01 사용 시는 옵션 기능을 사용할 수 없습니다.
(주12) : 표고 0m의 대기압 이상에 가압한 환경에서 사용 또는 보관하지 마십시오.
제어 출력(OSSD1, OSSD2)의 유출 전류/유입 전류에 대한 케이블 길이
서브 센서 대수 | 제어 출력 (OSSD1, OSSD2)의 유출 전류/유입 전류 | 전원 케이블 길이 + 직렬 연결용 케이블 길이 (케이블 전체 길이) | 케이블 | |
---|---|---|---|---|
전원 케이블 길이 | 직렬 연결용 케이블 길이 | |||
0 (직렬 연결 없음) | 100mA | 70m 이하 | - | - |
200mA | ||||
350mA | 10.5m 이하 | |||
1 | 100mA | 50m 이하 | - | 케이블 전체 길이에서 전원 케이블 길이를 뺀 케이블 길이 |
200mA | ||||
350mA | 10.5m 이하 | |||
2 | 100mA | 50m 이하 | - | |
200mA | ||||
350mA | 10.5m 이하 | |||
3 | 100mA | 50m 이하 | - | |
200mA | 40.5m 이하 | |||
350mA | 10.5m 이하 | |||
4 | 100mA | 25.5m 이하 | - | |
200mA | 20.5m 이하 | |||
350mA | 10.5m 이하 |
※전원 케이블:보텀 캡 케이블(별매)과 연장 케이블(별매)을 합친 케이블
제어 출력(OSSD1, OSSD2)의 OFF 응답 시간
응답 시간(OFF 응답) | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
메인 센서 | 서브 센서 | ||||||||||||
직렬 연결 대수 | 1대 | 1대 | 2대 | 3대 | 4대 | 0대 | 0대 | 1대 | 1대 | 2대 | 2대 | 3대 | |
병렬 연결 대수 | 0대 | 0대 | 0대 | 0대 | 1대 | 2대 | 1대 | 2대 | 1대 | 2대 | 1대 | ||
합 계 광 축 수 | 4~48광축 | 6ms | 10ms | 10ms | 12ms | 12ms | 14ms | 14ms | 14ms | 14ms | 14ms | 14ms | 14ms |
49~96광축 | 8ms | 10ms | 10ms | 12ms | 12ms | 14ms | 14ms | 14ms | 14ms | 14ms | 14ms | 14ms | |
97~127광축 | 10ms | 12ms | 12ms | 14ms | 14ms | 14ms | 14ms | 14ms | 14ms | 14ms | 14ms | 14ms | |
128~144광축 | - | 12ms | 12ms | 14ms | 14ms | 14ms | 14ms | 14ms | 14ms | 14ms | 14ms | 14ms | |
145~192광축 | - | 14ms | 14ms | 16ms | 16ms | 14ms | 14ms | - | - | - | - | - | |
193~256광축 | - | 16ms | 16ms | 18ms | 18ms | - | - | - | - | - | - | - |
・ 직렬 연결 예
5대 이하(단, 총 광축 수는 256광축 이하)
・ 직렬 연결과 병렬 연결의 혼재 연결 예
5대 이하(단, 총 광축 수는 144광축 이하)
※자세한 내용은 취급설명서를 참조하십시오.
- SF4D-□-01 사용 시는 '병렬 연결' 및 '직렬 연결과 병렬 연결의 혼재 연결'이 불가합니다.
- '병렬 연결' 및 '직렬 연결과 병렬 연결의 혼재 연결'을 하는 경우는 통신 모듈 SF4D-TM1(별매) 및 설정 소프트웨어 Configurator Light Curtain을 사용하여 설정을 변경해야 합니다.
컨트롤 유닛
컨트롤 유닛의 사양은 각 상품 페이지에서 확인하십시오.
>>'세이프티 컨트롤 유닛 SF-C21' 사양
>>'라이트 커튼 전용 컨트롤 유닛 SF-C10' 사양
IO-Link 통신 유닛
형식명 | SFD-WL3 | |
---|---|---|
연결 가능한 세이프티 라이트 커튼 | SF4D 시리즈 | |
적합 규제 | CE 마킹(EMC 지령, RoHS 지령), UKCA마킹(EMC 규칙, RoHS 규칙) | |
통신 방식 | 세이프티 라이트 커튼 통신 측 | RS-485 양방향 통신(전용 프로토콜) |
IO-Link 통신 측 | IO-Link 사양 : Ver. 1.1 전송 속도:COM3(230.4kbps) 데이터 길이 : 프로세스 데이터(PD) 18Byte 최소 사이클 타임 : 1.5ms | |
전원 전압 | 세이프티 라이트 커튼 통신 측 | 24V DC +20-30% 리플 P-P10% 이하 |
IO-Link 통신 측 | 24V DC +20-25% 리플 P-P10% 이하 | |
소비 전류 | 세이프티 라이트 커튼 통신 측 | 15mA 이하 |
IO-Link 통신 측 | 30mA 이하 | |
기능 | • IO-Link 통신 기능 • 세이프티 라이트 커튼 설정 정보 복사 기능(주4) | |
연결 대수 | 본 제품 | 1대 |
세이프티 라이트 커튼 직렬 | 5대까지(단, 합계 광축 수는 256 광축 이하) | |
내환경성 | 내전압 | AC1,000V 1분간 충전부 전체・케이스간 |
절연 저항 | DC500V 메가에서 20MΩ 이상 충전부 전체・케이스간 | |
내진동 | 내구:10~55Hz 복진폭 0.75mm XYZ 각 방향 2시간 내오작동:10~55Hz 복진폭 0.75mm XYZ 각 방향 20회 | |
내충격 | 내구:300m/s2(약 30G) XYZ 각 방향 3회 내오작동:100m/s2(약 10G) XYZ 각 방향 1,000회 | |
보호 구조 | IP64(IEC) | |
과전압 카테고리 | I | |
오손도 | 3 | |
사용 표고 | 2,000m 이하(주5) | |
사용 주위 온도 | -10~+55℃(단, 결로 및 결빙 없을 것), 보관 시:-25~+60℃ | |
사용 주위 습도 | 30~85%RH, 보관 시:30~95%RH | |
연결 방법 | 세이프티 라이트 커튼 통신 측 | 커넥터 연결 [세이프티 라이트 커튼용 8심 케이블(M12 커넥터 부착)(옵션품)] |
IO-Link 통신 측 | 커넥터 연결 [4심 케이블( M12 커넥터 부착)(시판용)](주6) | |
재질 | 본체 케이스:PA66(글라스 함유) 베이스 플레이트:SPCC+도금 형식명판:폴리에스터 외부 연결 커넥터:황동+도금 | |
질량 | 본체 질량: 약 270g, 포장 질량: 약 340g |
(주1) : 별도의 지정이 없는 측정 조건은 사용 주위 온도 =+20℃입니다.
(주2) : 본 기능은 세이프티 라이트 커튼의 보수 교환을 상정한 기능입니다. 다른 설정 정보를 입력한 경우 정상적으로 동작하지 않을 수 있습니다.
(주3) : 본 제품의 내부 메모리(비휘발성 메모리)에는 수명이 있으며, 10만 회 이상 입력할 수 없습니다.
(주4) : 본 기능은 단품만으로는 이용할 수 없습니다. 반드시 IO-Link 마스터를 연결한 후 IO-Link 통신으로 실시하십시오.
(주5) : 표고 0m의 대기압 이상으로 가압한 환경에서 사용 또는 보관하지 마십시오.
(주6) : 본 제품과 IO-Link 마스터 간의 연결 조건은 0.3mm2 이상의 케이블, 전체 길이 20m 이하입니다.

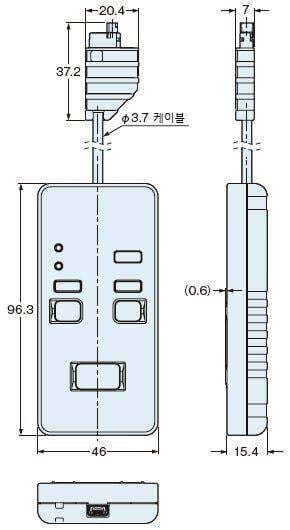

통신 모듈
항목 | SF4D-TM1 |
---|---|
통신 방식 | 세이프티 라이트 커튼:RS-485 쌍방향 통신(전용 프로토콜) PC:USB |
보호 구조 | IP40(IEC) |
사용 주위 온도 | -10~+55℃(결로 및 결빙 없을 것), 보관 시:-25~+60℃ |
사용 주위 습도 | 30~85%RH, 보관 시:30~95%RH |
사용 표고 | 2,000m 이하(주2) |
연결 방식 | USB:Mini B 수, 커넥터 부착 케이블(1.5m) |
질량 | 본체 질량:약 75g |
(주1) : 별도의 지정이 없는 측정 조건은 사용 주위 온도 =+20℃입니다.
(주2) : 표고 0m의 대기압 이상에 가압한 환경에서 사용 또는 보관하지 마십시오.
광축 조정기
형식명 | SF-LAT-2N |
---|---|
전원 전압 | 3V(AA 알칼리 건전지x2개) |
전지 | 1.5V(AA 알칼리 건전지)x2개(교환 가능) |
전지 수명 | 연속 약 30시간(알칼리 건전지, 사용 주위 온도=+25℃에서) |
광원 | 적색 반도체 레이저 클래스2(IEC/JIS/FDA)(최대 출력 : 1mW, 발광 피크 파장 : 650nm)(주2) |
스폿 지름 | 약 10mm(거리 5m에서) |
사용 주위 온도 | 0~+40℃(단, 결로되지 않을 것), 보관 시 : 0~+55℃ |
사용 주위 습도 | 35~85%RH, 보관 시 : 35~85%RH |
재질 | 본체 케이스 : ABS, 설치부 : 알루미늄 |
질량 | 본체 질량 : 약 200g(건전지 포함) |
부속품 | AA 알칼리 건전지 : 2개 |
(주1) : 지정하지 않은 측정 조건은 사용 주위 온도=+20℃입니다.
(주2) : AA형 알칼리 건전지는 부속되어 있지 않으므로 별도로 준비해 주십시오.
(주3): FDA 규칙의 Laser Notice No.56 규정에 따라 IEC 60825-1 Ed.3의 준거를 제외하고, FDA 규칙(FDA 21 CFR 1040.10 및 1040.11)에 준거합니다.
코너 미러
항목 | RF-SFBH-□ | |
---|---|---|
검출 거리 | 코너 미러 1장:90%으로 감쇠, 코너 미러 2장:80%으로 감쇠, 코너 미러 3장:70%으로 감쇠 (SF4D 시리즈와의 조합) | |
내 환 경 성 | 사용 주위 온도 | -10~+55℃(단, 결로 및 결빙 없을 것), 보관 시:-25~+70℃ |
사용 주위 습도 | 30~85%RH, 보관 시:30~95%RH | |
내진동 | 내구 10~55Hz 복진폭 0.75mm XYZ 각 방향 2시간 | |
내충격 | 내구 300m/s2(약 30G) XYZ 각 방향 3회 | |
재질 | 본체 케이스:알루미늄, 설치 브래킷:스테인리스, 미러(이면경):유리, 사이드 커버:EPDM | |
부속품 | 중간 지지 브래킷(RF-SFBH-40/48/56/64:1세트, RF-SFBH-72/80/88/96:2세트) |
(주1) : 별도의 지정이 없는 측정 조건은 사용 주위 온도 =+20℃입니다.
(주2) : 코너 미러는 일본 후생노동성 형식 검정을 받지 않았으므로 일본에서는 프레스 기계 및 절단기(종이 절단기)에 사용할 수 없습니다.
------------------------------ Tab5 showing ------------------------------
치수도
- 단위mm
세이프티 라이트 커튼 설치 브래킷 장착도
- 광축 조정 설치 브래킷 MS-SFD-1-5와 중간 지지 브래킷 MS-SFB-2를 장착한 경우
- 광축 조정 설치 브래킷 MS-SFD-1-6과 중간 지지 브래킷 MS-SFB-2를 장착한 경우
- 광축 조정 설치 브래킷 MS-SFD-1-8과 중간 지지 브래킷 MS-SFB-2를 장착한 경우
- 유효 공간 활동 광축 조정 설치 브래킷 MS-SFD-3-6을 장착한 경우
- SF4B-G용 호환 설치 브래킷 MS-SFD-4BG와 중간 지지 브래킷 MS-SFB-2를 장착한 경우
옵션
SF4D-□(-01)
세이프티 라이트 커튼
설치 브래킷 장착도
그림은 광축 조정 설치 브래킷 MS-SFD-1-5(별매)와 중간 지지 브래킷 MS-SFB-2(별매)를 장착한 경우입니다.
형식명 | 검출폭(방호 높이) | ||||
---|---|---|---|---|---|
A(주1) | B | ||||
SF4D-F□(-01) SF4D-H□(-01) | SF4D-A□(-01) | ||||
SF4D-F15(-01) | SF4D-H8(-01) | SF4D-A4(-01) | 140 | 120 | 150 |
SF4D-F23(-01) | SF4D-H12(-01) | SF4D-A6(-01) | 220 | 200 | 230 |
SF4D-F31(-01) | SF4D-H16(-01) | SF4D-A8(-01) | 300 | 280 | 310 |
SF4D-F39(-01) | SF4D-H20(-01) | SF4D-A10(-01) | 380 | 360 | 390 |
SF4D-F47(-01) | SF4D-H24(-01) | SF4D-A12(-01) | 460 | 440 | 470 |
SF4D-F55(-01) | SF4D-H28(-01) | SF4D-A14(-01) | 540 | 520 | 550 |
SF4D-F63(-01) | SF4D-H32(-01) | SF4D-A16(-01) | 620 | 600 | 630 |
SF4D-F71(-01) | SF4D-H36(-01) | SF4D-A18(-01) | 700 | 680 | 710 |
SF4D-F79(-01) | SF4D-H40(-01) | SF4D-A20(-01) | 780 | 760 | 790 |
SF4D-F95(-01) | SF4D-H48(-01) | SF4D-A24(-01) | 940 | 920 | 950 |
SF4D-F111(-01) | SF4D-H56(-01) | SF4D-A28(-01) | 1,100 | 1,080 | 1,110 |
SF4D-F127(-01) | SF4D-H64(-01) | SF4D-A32(-01) | 1,260 | 1,240 | 1,270 |
- | SF4D-H72(-01) | SF4D-A36(-01) | 1,420 | 1,400 | 1,430 |
- | SF4D-H80(-01) | SF4D-A40(-01) | 1,580 | 1,560 | 1,590 |
- | SF4D-H88(-01) | SF4D-A44(-01) | 1,740 | 1,720 | 1,750 |
- | SF4D-H96(-01) | SF4D-A48(-01) | 1,900 | 1,880 | 1,910 |
형식명 | 설치 Pitch | 전체 길이 | 중간 지지 브래킷 설치 위치 (주4) | |||
---|---|---|---|---|---|---|
C (주2) | D (주3) | E | F | |||
SF4D-F15(-01) | SF4D-H8(-01) | SF4D-A4(-01) | 190 | 199 | 206 | - |
SF4D-F23(-01) | SF4D-H12(-01) | SF4D-A6(-01) | 270 | 279 | 286 | - |
SF4D-F31(-01) | SF4D-H16(-01) | SF4D-A8(-01) | 350 | 359 | 366 | - |
SF4D-F39(-01) | SF4D-H20(-01) | SF4D-A10(-01) | 430 | 439 | 446 | - |
SF4D-F47(-01) | SF4D-H24(-01) | SF4D-A12(-01) | 510 | 519 | 526 | - |
SF4D-F55(-01) | SF4D-H28(-01) | SF4D-A14(-01) | 590 | 599 | 606 | - |
SF4D-F63(-01) | SF4D-H32(-01) | SF4D-A16(-01) | 670 | 679 | 686 | - |
SF4D-F71(-01) | SF4D-H36(-01) | SF4D-A18(-01) | 750 | 759 | 766 | - |
SF4D-F79(-01) | SF4D-H40(-01) | SF4D-A20(-01) | 830 | 839 | 846 | - |
SF4D-F95(-01) | SF4D-H48(-01) | SF4D-A24(-01) | 990 | 999 | 1,006 | - |
SF4D-F111(-01) | SF4D-H56(-01) | SF4D-A28(-01) | 1,150 | 1,159 | 1,166 | 550 |
SF4D-F127(-01) | SF4D-H64(-01) | SF4D-A32(-01) | 1,130 | 1,319 | 1,326 | 630 |
- | SF4D-H72(-01) | SF4D-A36(-01) | 1,470 | 1,479 | 1,486 | 710 |
- | SF4D-H80(-01) | SF4D-A40(-01) | 1,630 | 1,639 | 1,646 | 790 |
- | SF4D-H88(-01) | SF4D-A44(-01) | 1,790 | 1,799 | 1,806 | 870 |
- | SF4D-H96(-01) | SF4D-A48(-01) | 1,950 | 1,959 | 1,966 | 950 |
형식명 | 광축 Pitch | 최단 광축 위치 |
---|---|---|
G | H | |
SF4D-F□(-01) | 10 | 5 |
SF4D-H□(-01) | 20 | 5 |
SF4D-A□(-01) | 40 | 15 |
(주1) : '중국 프레스 기계의 안전 장치' 또는 SF4D-□-01을 '일본 프레스 기계 및 절단기(종이 절단기)의 안전 장치'로 사용하는 경우는 본 장치의 제1광축 중심에서 최종 광축 중심까지의 길이가 방호 높이 (A)입니다.
(주2) : 광축 조정 설치 브래킷 MS-SFD-1-5(별매)를 M5 육각 구멍 볼트 2개로 설치하는 경우의 설치 Pitch입니다.
(주3) : 광축 조정 설치 브래킷 MS-SFD-1-5(별매)를 M8 육각 구멍 볼트 1개로 설치하는 경우의 설치 Pitch입니다.
(주4) : SF4D-F□(-01):111광축 이상, SF4D-H□(-01):56광축 이상, SF4D-A□(-01):28광축 이상은 1세트 필요합니다.
설치 브래킷 장착도
그림은 광축 조정 설치 브래킷 MS-SFD-1-6(별매)과 중간 지지 브래킷 MS-SFB-2(별매)를 장착한 경우입니다.
형식명 | 검출폭(방호 높이) | ||||
---|---|---|---|---|---|
A(주1) | B | ||||
SF4D-F□(-01) SF4D-H□(-01) | SF4D-A□(-01) | ||||
SF4D-F15(-01) | SF4D-H8(-01) | SF4D-A4(-01) | 140 | 120 | 150 |
SF4D-F23(-01) | SF4D-H12(-01) | SF4D-A6(-01) | 220 | 200 | 230 |
SF4D-F31(-01) | SF4D-H16(-01) | SF4D-A8(-01) | 300 | 280 | 310 |
SF4D-F39(-01) | SF4D-H20(-01) | SF4D-A10(-01) | 380 | 360 | 390 |
SF4D-F47(-01) | SF4D-H24(-01) | SF4D-A12(-01) | 460 | 440 | 470 |
SF4D-F55(-01) | SF4D-H28(-01) | SF4D-A14(-01) | 540 | 520 | 550 |
SF4D-F63(-01) | SF4D-H32(-01) | SF4D-A16(-01) | 620 | 600 | 630 |
SF4D-F71(-01) | SF4D-H36(-01) | SF4D-A18(-01) | 700 | 680 | 710 |
SF4D-F79(-01) | SF4D-H40(-01) | SF4D-A20(-01) | 780 | 760 | 790 |
SF4D-F95(-01) | SF4D-H48(-01) | SF4D-A24(-01) | 940 | 920 | 950 |
SF4D-F111(-01) | SF4D-H56(-01) | SF4D-A28(-01) | 1,100 | 1,080 | 1,110 |
SF4D-F127(-01) | SF4D-H64(-01) | SF4D-A32(-01) | 1,260 | 1,240 | 1,270 |
- | SF4D-H72(-01) | SF4D-A36(-01) | 1,420 | 1,400 | 1,430 |
- | SF4D-H80(-01) | SF4D-A40(-01) | 1,580 | 1,560 | 1,590 |
- | SF4D-H88(-01) | SF4D-A44(-01) | 1,740 | 1,720 | 1,750 |
- | SF4D-H96(-01) | SF4D-A48(-01) | 1,900 | 1,880 | 1,910 |
형식명 | 설치 Pitch | 전체 길이 | 중간 지지 브래킷 설치 위치 (주2) | ||
---|---|---|---|---|---|
J | K | L | |||
SF4D-F15(-01) | SF4D-H8(-01) | SF4D-A4(-01) | 194 | 208 | - |
SF4D-F23(-01) | SF4D-H12(-01) | SF4D-A6(-01) | 274 | 288 | - |
SF4D-F31(-01) | SF4D-H16(-01) | SF4D-A8(-01) | 354 | 368 | - |
SF4D-F39(-01) | SF4D-H20(-01) | SF4D-A10(-01) | 434 | 448 | - |
SF4D-F47(-01) | SF4D-H24(-01) | SF4D-A12(-01) | 514 | 528 | - |
SF4D-F55(-01) | SF4D-H28(-01) | SF4D-A14(-01) | 594 | 608 | - |
SF4D-F63(-01) | SF4D-H32(-01) | SF4D-A16(-01) | 674 | 688 | - |
SF4D-F71(-01) | SF4D-H36(-01) | SF4D-A18(-01) | 754 | 768 | - |
SF4D-F79(-01) | SF4D-H40(-01) | SF4D-A20(-01) | 834 | 848 | - |
SF4D-F95(-01) | SF4D-H48(-01) | SF4D-A24(-01) | 994 | 1,008 | - |
SF4D-F111(-01) | SF4D-H56(-01) | SF4D-A28(-01) | 1,154 | 1,168 | 552 |
SF4D-F127(-01) | SF4D-H64(-01) | SF4D-A32(-01) | 1,314 | 1,328 | 632 |
- | SF4D-H72(-01) | SF4D-A36(-01) | 1,474 | 1,488 | 712 |
- | SF4D-H80(-01) | SF4D-A40(-01) | 1,634 | 1,648 | 792 |
- | SF4D-H88(-01) | SF4D-A44(-01) | 1,794 | 1,808 | 872 |
- | SF4D-H96(-01) | SF4D-A48(-01) | 1,954 | 1,968 | 952 |
형식명 | 광축 Pitch | 최단 광축 위치 |
---|---|---|
G | H | |
SF4D-F□(-01) | 10 | 5 |
SF4D-H□(-01) | 20 | 5 |
SF4D-A□(-01) | 40 | 15 |
(주1) : '중국 프레스 기계의 안전 장치' 또는 SF4D-□-01을 '일본 프레스 기계 및 절단기(종이 절단기)의 안전 장치'로 사용하는 경우는 본 장치의 제1광축 중심에서 최종 광축 중심까지의 길이가 방호 높이 (A)입니다.
(주2) : SF4D-F□(-01):111광축 이상, SF4D-H□(-01):56광축 이상, SF4D-A□(-01):28광축 이상은 1세트 필요합니다.
설치 브래킷 장착도
그림은 광축 조정 설치 브래킷 MS-SFD-1-8(별매)과 중간 지지 브래킷 MS-SFB-2(별매)를 장착한 경우입니다.
형식명 | 검출폭(방호 높이) | ||||
---|---|---|---|---|---|
A(주1) | B | ||||
SF4D-F□(-01) SF4D-H□(-01) | SF4D-A□(-01) | ||||
SF4D-F15(-01) | SF4D-H8(-01) | SF4D-A4(-01) | 140 | 120 | 150 |
SF4D-F23(-01) | SF4D-H12(-01) | SF4D-A6(-01) | 220 | 200 | 230 |
SF4D-F31(-01) | SF4D-H16(-01) | SF4D-A8(-01) | 300 | 280 | 310 |
SF4D-F39(-01) | SF4D-H20(-01) | SF4D-A10(-01) | 380 | 360 | 390 |
SF4D-F47(-01) | SF4D-H24(-01) | SF4D-A12(-01) | 460 | 440 | 470 |
SF4D-F55(-01) | SF4D-H28(-01) | SF4D-A14(-01) | 540 | 520 | 550 |
SF4D-F63(-01) | SF4D-H32(-01) | SF4D-A16(-01) | 620 | 600 | 630 |
SF4D-F71(-01) | SF4D-H36(-01) | SF4D-A18(-01) | 700 | 680 | 710 |
SF4D-F79(-01) | SF4D-H40(-01) | SF4D-A20(-01) | 780 | 760 | 790 |
SF4D-F95(-01) | SF4D-H48(-01) | SF4D-A24(-01) | 940 | 920 | 950 |
SF4D-F111(-01) | SF4D-H56(-01) | SF4D-A28(-01) | 1,100 | 1,080 | 1,110 |
SF4D-F127(-01) | SF4D-H64(-01) | SF4D-A32(-01) | 1,260 | 1,240 | 1,270 |
- | SF4D-H72(-01) | SF4D-A36(-01) | 1,420 | 1,400 | 1,430 |
- | SF4D-H80(-01) | SF4D-A40(-01) | 1,580 | 1,560 | 1,590 |
- | SF4D-H88(-01) | SF4D-A44(-01) | 1,740 | 1,720 | 1,750 |
- | SF4D-H96(-01) | SF4D-A48(-01) | 1,900 | 1,880 | 1,910 |
형식명 | 설치 Pitch | 전체 길이 | 중간 지지 브래킷 설치 위치 (주2) | ||
---|---|---|---|---|---|
M | N | P | |||
SF4D-F15(-01) | SF4D-H8(-01) | SF4D-A4(-01) | 199 | 215 | - |
SF4D-F23(-01) | SF4D-H12(-01) | SF4D-A6(-01) | 279 | 295 | - |
SF4D-F31(-01) | SF4D-H16(-01) | SF4D-A8(-01) | 359 | 375 | - |
SF4D-F39(-01) | SF4D-H20(-01) | SF4D-A10(-01) | 439 | 455 | - |
SF4D-F47(-01) | SF4D-H24(-01) | SF4D-A12(-01) | 519 | 535 | - |
SF4D-F55(-01) | SF4D-H28(-01) | SF4D-A14(-01) | 599 | 615 | - |
SF4D-F63(-01) | SF4D-H32(-01) | SF4D-A16(-01) | 679 | 695 | - |
SF4D-F71(-01) | SF4D-H36(-01) | SF4D-A18(-01) | 759 | 775 | - |
SF4D-F79(-01) | SF4D-H40(-01) | SF4D-A20(-01) | 839 | 855 | - |
SF4D-F95(-01) | SF4D-H48(-01) | SF4D-A24(-01) | 999 | 1,015 | - |
SF4D-F111(-01) | SF4D-H56(-01) | SF4D-A28(-01) | 1,159 | 1,175 | 555 |
SF4D-F127(-01) | SF4D-H64(-01) | SF4D-A32(-01) | 1,319 | 1,335 | 635 |
- | SF4D-H72(-01) | SF4D-A36(-01) | 1,479 | 1,495 | 715 |
- | SF4D-H80(-01) | SF4D-A40(-01) | 1,639 | 1,655 | 795 |
- | SF4D-H88(-01) | SF4D-A44(-01) | 1,799 | 1,815 | 875 |
- | SF4D-H96(-01) | SF4D-A48(-01) | 1,959 | 1,975 | 955 |
형식명 | 광축 Pitch | 최단 광축 위치 |
---|---|---|
G | H | |
SF4D-F□(-01) | 10 | 5 |
SF4D-H□(-01) | 20 | 5 |
SF4D-A□(-01) | 40 | 15 |
(주1) : '중국 프레스 기계의 안전 장치' 또는 SF4D-□-01을 '일본 프레스 기계 및 절단기(종이 절단기)의 안전 장치'로 사용하는 경우는 본 장치의 제1광축 중심에서 최종 광축 중심까지의 길이가 방호 높이 (A)입니다.
(주2) : SF4D-F□(-01):111광축 이상, SF4D-H□(-01):56광축 이상, SF4D-A□(-01):28광축 이상은 1세트 필요합니다.
설치 브래킷 장착도
그림은 유효 공간 활용 광축 조정 설치 브래킷 MS-SFD-3-6(별매)을 장착한 경우입니다.
형식명 | 검출폭(방호 높이) | ||||
---|---|---|---|---|---|
A(주1) | B | ||||
SF4D-F□(-01) SF4D-H□(-01) | SF4D-A□(-01) | ||||
SF4D-F15(-01) | SF4D-H8(-01) | SF4D-A4(-01) | 140 | 120 | 150 |
SF4D-F23(-01) | SF4D-H12(-01) | SF4D-A6(-01) | 220 | 200 | 230 |
SF4D-F31(-01) | SF4D-H16(-01) | SF4D-A8(-01) | 300 | 280 | 310 |
SF4D-F39(-01) | SF4D-H20(-01) | SF4D-A10(-01) | 380 | 360 | 390 |
SF4D-F47(-01) | SF4D-H24(-01) | SF4D-A12(-01) | 460 | 440 | 470 |
SF4D-F55(-01) | SF4D-H28(-01) | SF4D-A14(-01) | 540 | 520 | 550 |
SF4D-F63(-01) | SF4D-H32(-01) | SF4D-A16(-01) | 620 | 600 | 630 |
SF4D-F71(-01) | SF4D-H36(-01) | SF4D-A18(-01) | 700 | 680 | 710 |
SF4D-F79(-01) | SF4D-H40(-01) | SF4D-A20(-01) | 780 | 760 | 790 |
SF4D-F95(-01) | SF4D-H48(-01) | SF4D-A24(-01) | 940 | 920 | 950 |
SF4D-F111(-01) | SF4D-H56(-01) | SF4D-A28(-01) | 1,100 | 1,080 | 1,110 |
SF4D-F127(-01) | SF4D-H64(-01) | SF4D-A32(-01) | 1,260 | 1,240 | 1,270 |
- | SF4D-H72(-01) | SF4D-A36(-01) | 1,420 | 1,400 | 1,430 |
- | SF4D-H80(-01) | SF4D-A40(-01) | 1,580 | 1,560 | 1,590 |
- | SF4D-H88(-01) | SF4D-A44(-01) | 1,740 | 1,720 | 1,750 |
- | SF4D-H96(-01) | SF4D-A48(-01) | 1,900 | 1,880 | 1,910 |
형식명 | 유효 공간 활용 설치 브래킷 | ||||
---|---|---|---|---|---|
설치 위치 | 투・수광기용 필요 개수 | ||||
Q | R | ||||
SF4D-F15(-01) | SF4D-H8(-01) | SF4D-A4(-01) | 0 | 75 | 2 |
SF4D-F23(-01) | SF4D-H12(-01) | SF4D-A6(-01) | 94 | 68 | 4 |
SF4D-F31(-01) | SF4D-H16(-01) | SF4D-A8(-01) | 110 | 100 | |
SF4D-F39(-01) | SF4D-H20(-01) | SF4D-A10(-01) | 160 | 115 | |
SF4D-F47(-01) | SF4D-H24(-01) | SF4D-A12(-01) | 200 | 135 | |
SF4D-F55(-01) | SF4D-H28(-01) | SF4D-A14(-01) | 250 | 150 | |
SF4D-F63(-01) | SF4D-H32(-01) | SF4D-A16(-01) | 290 | 170 | |
SF4D-F71(-01) | SF4D-H36(-01) | SF4D-A18(-01) | 340 | 185 | |
SF4D-F79(-01) | SF4D-H40(-01) | SF4D-A20(-01) | 380 | 205 | |
SF4D-F95(-01) | SF4D-H48(-01) | SF4D-A24(-01) | 470 | 240 | |
SF4D-F111(-01) | SF4D-H56(-01) | SF4D-A28(-01) | 560 | 275 | |
SF4D-F127(-01) | SF4D-H64(-01) | SF4D-A32(-01) | 650 | 310 | |
- | SF4D-H72(-01) | SF4D-A36(-01) | 730 | 350 | |
- | SF4D-H80(-01) | SF4D-A40(-01) | 530 | 265 | 6 |
- | SF4D-H88(-01) | SF4D-A44(-01) | 590 | 285 | |
- | SF4D-H96(-01) | SF4D-A48(-01) | 650 | 305 |
형식명 | 광축 Pitch | 최단 광축 위치 |
---|---|---|
G | H | |
SF4D-F□(-01) | 10 | 5 |
SF4D-H□(-01) | 20 | 5 |
SF4D-A□(-01) | 40 | 15 |
(주1) : '중국 프레스 기계의 안전 장치' 또는 SF4D-□-01을 '일본 프레스 기계 및 절단기(종이 절단기)의 안전 장치'로 사용하는 경우는 본 장치의 제1광축 중심에서 최종 광축 중심까지의 길이가 방호 높이 (A)입니다.
설치 브래킷 장착도
그림은 SF4B-G용 호환 설치 브래킷 MS-SFD-4BG(별매)와 중간 지지 브래킷 MS-SFB-2(별매)를 장착한 경우입니다.
형식명 | 검출폭(방호 높이) | ||||
---|---|---|---|---|---|
A(주1) | B | ||||
SF4D-F□(-01) SF4D-H□(-01) | SF4D-A□(-01) | ||||
SF4D-F15(-01) | SF4D-H8(-01) | SF4D-A4(-01) | 140 | 120 | 150 |
SF4D-F23(-01) | SF4D-H12(-01) | SF4D-A6(-01) | 220 | 200 | 230 |
SF4D-F31(-01) | SF4D-H16(-01) | SF4D-A8(-01) | 300 | 280 | 310 |
SF4D-F39(-01) | SF4D-H20(-01) | SF4D-A10(-01) | 380 | 360 | 390 |
SF4D-F47(-01) | SF4D-H24(-01) | SF4D-A12(-01) | 460 | 440 | 470 |
SF4D-F55(-01) | SF4D-H28(-01) | SF4D-A14(-01) | 540 | 520 | 550 |
SF4D-F63(-01) | SF4D-H32(-01) | SF4D-A16(-01) | 620 | 600 | 630 |
SF4D-F71(-01) | SF4D-H36(-01) | SF4D-A18(-01) | 700 | 680 | 710 |
SF4D-F79(-01) | SF4D-H40(-01) | SF4D-A20(-01) | 780 | 760 | 790 |
SF4D-F95(-01) | SF4D-H48(-01) | SF4D-A24(-01) | 940 | 920 | 950 |
SF4D-F111(-01) | SF4D-H56(-01) | SF4D-A28(-01) | 1,100 | 1,080 | 1,110 |
SF4D-F127(-01) | SF4D-H64(-01) | SF4D-A32(-01) | 1,260 | 1,240 | 1,270 |
- | SF4D-H72(-01) | SF4D-A36(-01) | 1,420 | 1,400 | 1,430 |
- | SF4D-H80(-01) | SF4D-A40(-01) | 1,580 | 1,560 | 1,590 |
- | SF4D-H88(-01) | SF4D-A44(-01) | 1,740 | 1,720 | 1,750 |
- | SF4D-H96(-01) | SF4D-A48(-01) | 1,900 | 1,880 | 1,910 |
형식명 | 설치 Pitch | 전체 길이 | 중간 지지 브래킷 설치 위치 (주4) | |||
---|---|---|---|---|---|---|
S (주2) | T (주3) | U | V | |||
SF4D-F15(-01) | SF4D-H8(-01) | SF4D-A4(-01) | 199 | 233 | 254 | - |
SF4D-F23(-01) | SF4D-H12(-01) | SF4D-A6(-01) | 279 | 313 | 334 | - |
SF4D-F31(-01) | SF4D-H16(-01) | SF4D-A8(-01) | 359 | 393 | 414 | - |
SF4D-F39(-01) | SF4D-H20(-01) | SF4D-A10(-01) | 439 | 473 | 494 | - |
SF4D-F47(-01) | SF4D-H24(-01) | SF4D-A12(-01) | 519 | 553 | 574 | - |
SF4D-F55(-01) | SF4D-H28(-01) | SF4D-A14(-01) | 599 | 633 | 654 | - |
SF4D-F63(-01) | SF4D-H32(-01) | SF4D-A16(-01) | 679 | 713 | 734 | - |
SF4D-F71(-01) | SF4D-H36(-01) | SF4D-A18(-01) | 759 | 793 | 814 | - |
SF4D-F79(-01) | SF4D-H40(-01) | SF4D-A20(-01) | 839 | 873 | 894 | - |
SF4D-F95(-01) | SF4D-H48(-01) | SF4D-A24(-01) | 999 | 1,033 | 1,054 | - |
SF4D-F111(-01) | SF4D-H56(-01) | SF4D-A28(-01) | 1,159 | 1,193 | 1,214 | 555 |
SF4D-F127(-01) | SF4D-H64(-01) | SF4D-A32(-01) | 1,319 | 1,353 | 1,374 | 635 |
- | SF4D-H72(-01) | SF4D-A36(-01) | 1,479 | 1,513 | 1,534 | 715 |
- | SF4D-H80(-01) | SF4D-A40(-01) | 1,639 | 1,673 | 1,694 | 795 |
- | SF4D-H88(-01) | SF4D-A44(-01) | 1,799 | 1,833 | 1,854 | 875 |
- | SF4D-H96(-01) | SF4D-A48(-01) | 1,959 | 1,993 | 2,014 | 955 |
형식명 | 광축 Pitch | 최단 광축 위치 |
---|---|---|
G | H | |
SF4D-F□(-01) | 10 | 5 |
SF4D-H□(-01) | 20 | 5 |
SF4D-A□(-01) | 40 | 15 |
(주1) : '중국 프레스 기계의 안전 장치' 또는 SF4D-□-01을 '일본 프레스 기계 및 절단기(종이 절단기)의 안전 장치'로 사용하는 경우는 본 장치의 제1광축 중심에서 최종 광축 중심까지의 길이가 방호 높이 (A)입니다.
(주2) : SF4B-G용 호환 설치 브래킷 MS-SFD-4BG(별매)를 M8 육각 구멍 볼트 1개로 설치하는 경우의 설치 Pitch입니다.
(주3) : SF4B-G용 호환 설치 브래킷 MS-SFD-4BG(별매)를 M5 육각 구멍 볼트 2개로 설치하는 경우의 설치 Pitch입니다.
(주4) : SF4D-F□(-01):111광축 이상, SF4D-H□(-01):56광축 이상, SF4D-A□(-01):28광축 이상은 1세트 필요합니다.
MS-SFD-1-5
광축 조정 설치 브래킷(별매)
투・수광기용 4개 1세트
재질: SPCC
MS-SFD-1-6
광축 조정 설치 브래킷(별매)
투・수광기용 4개 1세트
재질: SPCC
MS-SFD-1-8
광축 조정 설치 브래킷(별매)
투・수광기용 4개 1세트
재질: SPCC
MS-SFD-3-6
유효 공간 활용 광축 조정 설치 브래킷(별매)
투・수광기용 4개 1세트
재질: 아연 다이캐스트
MS-SFB-2
중간 지지 브래킷(별매)
투・수광기용 2개 1세트
재질: 아연 다이캐스트
MS-SFD-4BG
SF4B-G용 호환 설치 브래킷(별매)
투・수광기용 4개 1세트
재질: SPCC
SFD-WL3
IO-Link 통신 유닛(별매)
SF4D-TM1
통신 모듈(별매)
SFB-WY1
Y형 커넥터(별매)
SF-LAT-2N
광축 조정기(별매)
RF-SFBH-□
코너 미러(별매)
형식명 | A | B | C | D | E | F | 본체 질량 |
---|---|---|---|---|---|---|---|
RF-SFBH-8 | 173 | 183 | 235 | - | - | 209 | 약 810g |
RF-SFBH-12 | 236 | 246 | 298 | - | - | 272 | 약 970g |
RF-SFBH-16 | 316 | 326 | 378 | - | - | 352 | 약 1,170g |
RF-SFBH-20 | 396 | 406 | 458 | - | - | 432 | 약 1,370g |
RF-SFBH-24 | 476 | 486 | 538 | - | - | 512 | 약 1,570g |
RF-SFBH-28 | 556 | 566 | 618 | - | - | 592 | 약 1,770g |
RF-SFBH-32 | 636 | 646 | 698 | - | - | 672 | 약 1,970g |
RF-SFBH-36 | 716 | 726 | 778 | - | - | 752 | 약 2,170g |
RF-SFBH-40 | 796 | 806 | 858 | 458±50 | - | 832 | 약 2,660g |
RF-SFBH-48 | 956 | 966 | 1,018 | 538±50 | - | 992 | 약 3,060g |
RF-SFBH-56 | 1,116 | 1,126 | 1,178 | 618±50 | - | 1,152 | 약 3,460g |
RF-SFBH-64 | 1,276 | 1,286 | 1,338 | 698±50 | - | 1,312 | 약 3,890g |
RF-SFBH-72 | 1,436 | 1,446 | 1,498 | 538±50 | 1,018±50 | 1,472 | 약 4,550g |
RF-SFBH-80 | 1,596 | 1,606 | 1,658 | 591±50 | 1,125±50 | 1,632 | 약 4,950g |
RF-SFBH-88 | 1,756 | 1,766 | 1,818 | 645±50 | 1,231±50 | 1,792 | 약 5,350g |
RF-SFBH-96 | 1,916 | 1,926 | 1,978 | 698±50 | 1,338±50 | 1,952 | 약 5,750g |
------------------------------ Tab6 showing ------------------------------
소프트웨어
설정 소프트웨어
Configurator Light Curtain
당사 기존 기종에서 호평을 받았던 핸디 컨트롤러가 한층 더 진화하여 더욱 시각적인 조작성을 실현한 PC 베이스의 설정 소프트웨어 Configurator Light Curtain으로 다시 태어났습니다.
SF4D 시리즈의 내부 설정은 물론, 에러 이력 수집이나 해결책 제시, 입광 상태 실시간 모니터 등 설비의 안정 가동과 문제 해결을 강력하게 지원합니다.
- 광축별 수광량 모니터
- 에러 이력 표시
- 차광 이력, 불안정 입광 이력 표시
- 외란광 입광 모니터링
- 뮤팅 기능
- 픽스 블랭킹, 플로팅 블랭킹
- 외부 디바이스 모니터
- 오버라이드 기능
- 보조 출력 기능
동작 모니터(광축별 수광량 모니터) 기능
광축별 입광 상태를 실시간으로 표시합니다. 검출면의 오염이나 광축 이탈 등으로 인한 입광량 변화를 시각적으로 확인할 수 있으므로, 설치 작업 신속화 및 유지보수 계획 수립 시에 활용할 수 있습니다.
또한, 외란광 입광도 모니터링 가능하여 예기치 못한 오작동을 미연에 방지할 수 있습니다.
뮤팅 설정 기능
뮤팅 입력의 배치 방법과 애플리케이션을 통해 최적의 설정을 선택 가능. 또한, 타임 차트 기능 탑재로 실제 입력 타이밍을 취득하여 번거로운 조정 작업을 효율화합니다.
※SF4D-□-01 제외
뮤팅 센서 배치 모델 | 내용 |
---|---|
출구 전용 | 워크 배출부 등, 출구 측에 뮤팅 입력을 설치할 수 없는 경우 사용합니다. 워크가 통과하는 시간을 타이머로 설정하므로, 출구 측 뮤팅 입력이 필요하지 않습니다. |
동시 입력 | 2계통의 뮤팅 입력 시간차를 둘 공간이 없는 경우 사용합니다. 뮤팅 입력에 시간차를 둘 필요가 없습니다. ※뮤팅 센서 출력이 NO/NC일 때 |
평행 4센서 클로즈 2센서 상승 시 무효 | 2계통의 뮤팅 입력 시간차를 검출하며 뮤팅 상태를 제어합니다. |
블랭킹 설정 기능
입광 상태를 실시간으로 확인하는 수동 설정이나, 티칭을 통한 일괄 설정에도 대응하는 등 블랭킹 설정 기능도 진화하였습니다. 또한, 픽스 블랭킹과 플로팅 블랭킹도 동일한 화면상에서 설정 가능하여 설정 작업의 번거로움을 경감합니다.
※SF4D-□-01 제외
통신 모듈 복사 기능
PC를 가져갈 수 없는 현장에서도 통신 모듈 단품으로 세이프티 라이트 커튼의 설정 데이터를 입력하거나 에러 정보를 읽어올 수 있습니다.
※SF4D-□-01 제외
Configurator Light Curtain은 당사 웹사이트에서 다운로드할 수 있습니다.
※다운로드 이용은 '제어기기 웹회원 등록'이 필요합니다.
>>소프트웨어 다운로드
------------------------------ Tab7 showing ------------------------------
회로・연결
입・출력 회로도(광동기 설정, 5심 케이블 사용 시, 직렬・병렬하지 않는 경우)
<PNP 출력에서 사용하는 경우>
※S1
※S2
(주1) : Vs는 사용하고 있는 전원 전압입니다.
<NPN 출력에서 사용하는 경우>
※S1
※S2
(주1) : Vs는 사용하고 있는 전원 전압입니다.
입·출력 회로도(선동기 설정, 8심 케이블 사용 시, 직렬·병렬 연결하지 않는 경우)
<PNP 출력에서 사용하는 경우>
※S1
※S2
(주1) : Vs는 사용하고 있는 전원 전압입니다.
<NPN 출력에서 사용하는 경우>
※S1
※S2
(주1) : Vs는 사용하고 있는 전원 전압입니다.
입·출력 회로도(선동기 설정, 12심 케이블 사용 시, 직렬·병렬 연결하지 않는 경우)
<PNP 출력에서 사용하는 경우>
(주1) : Vs~Vs-2.5V(유입 전류 5mA 이하) : ON, 개방: OFF.
※S1
※S2
(주2) : Vs는 사용하고 있는 전원 전압입니다.
<NPN 출력에서 사용하는 경우>
(주1) : 0~+2.5V(유입 전류 5mA 이하): ON, 개방: OFF.
※S1
※S2
(주2) : Vs는 사용하고 있는 전원 전압입니다.
------------------------------ Tab8 showing ------------------------------
사용상의 주의
SF4D-TM1과의 연결 호환성
Type4 소형・견고 세이프티 라이트 커튼 SF4D 시리즈 Ver.3.0(2020년 3월 17일 이후 생산분)에 2019년 11월 이전에 생산된 통신 모듈 SF4D-TM1을 연결한 경우에는 사용할 수 없으므로 주의하십시오.
SF4D 시리즈와 SF4D-TM1의 연결 호환표
SF4D 시리즈 Ver. 2.0 (2020년 3월 16일 이전 생산분) | SF4D 시리즈 Ver. 3.0 (2020년 3월 17일 이후 생산분) | |
---|---|---|
SF4D-TM1 (2019년 11월 이전 생산분) | ○사용 가능 | ×사용 불가 |
SF4D-TM1 Ver. 2.0 (2019년 12월 이후 생산분) | ○사용 가능 | ○사용 가능 |
버전 확인 방법
■Type4 소형・견고 세이프티 라이트 커튼 SF4D 시리즈
생산 로트 | 2020년 3월 16일 이전 생산분 | 2020년 3월 17일 이후 생산분 |
---|---|---|
본체 버전 | Ver. 2.0 | Ver. 3.0 |
본체 정면 명판 | 예: 수광기 | 예: 수광기 |
본체 측면 명판 | 예: 수광기 | 예: 수광기 |
■통신 모듈 SF4D-TM1
생산 로트 | 2019년 11월 이전 생산분 | 2019년 12월 이후 생산분 |
---|---|---|
본체 버전 | - | Ver. 2.0 |
통신 모듈 SF4D-TM1 | ||
설정 소프트웨어 Configurator Light Curtain | 버전 정보 Ver.1.3.0 | 버전 정보 Ver.1.4.0 |
각부의 명칭과 기능
투・수광기 공통
명칭 | 기능 | ||||
---|---|---|---|---|---|
선 동기 | 광 동기 | ||||
수광기 | 투광기 | 수광기 | 투광기 | ||
상부 어플리케이션 표시등 (청색 / 녹색 / 적색 / 주황색) | 광축 조정 모드 설정 시 | 전 광축 입광 시 [제어 출력(OSSD1, OSSD2) ON 시]:청색 점등 최상단 광축 입광 시:적색 점등, 최상단 광축 차광 시:소등 | 소등 | ||
어플리케이션 모드 설정 시 | 어플리케이션 표시등 입력1 ON 시:녹색 점등 어플리케이션 표시등 입력2 ON 시:적색 점등 어플리케이션 표시등 입력1/2 ON 시:주황색 점등 어플리케이션 표시등 입력1/2 OFF 시:소등 | 소등 | |||
하부 어플리케이션 표시등 (청색 / 녹색 / 적색 / 주황색) | 광축 조정 모드 설정 시 | 전 광축 입광 시[제어 출력(OSSD1, OSSD2) ON 시]:청색 점등 최하단 광축 입광 시:적색 점등, 최하단 광축 차광 시:소등 | 소등 | ||
어플리케이션 모드 설정 시 | 어플리케이션 표시등 입력1 ON 시:녹색 점등 어플리케이션 표시등 입력2 ON 시:적색 점등 어플리케이션 표시등 입력1/2 ON 시:주황색 점등 어플리케이션 표시등 입력1/2 OFF 시:소등 | 소등 | |||
안정 입광표시등 (녹색 / 주황색) | 안정 입광 시:녹색 점등 불안정 입광 시:주황색 점등 차광 시:소등 | 소등 | |||
디지털 표시등 (녹색 / 황색) | 입광량 (녹색) | 입광량 레벨3:녹색 점등"", 입광량 레벨2:녹색 점등"" 입광량 레벨1:녹색 점등"", 차광 시:소등 | 소등 | ||
이상 (황색) | 일반 동작 시:소등, 이상 시:영숫자 황색 점멸 또는 점등"" | ||||
극성 (황색) | PNP 출력 설정 시:황색 점등"" (기동 시에 한함) NPN 출력 설정 시:황색 점등"" (기동 시에 한함) | ||||
주파수 표시등(주황색) | - | 주파수1 설정 시:주황색 점등"" 주파수2 설정 시:주황색 점등"" |
투광기
명칭 (주1) | 기능 | |
---|---|---|
선 동기 | 광 동기 | |
투광량 제어 표시등(주황색)[CTRL] | 쇼트 모드 시:소등, 롱 모드 시:주황색 점등 | |
테스트 표시등(주황색)[TEST] | 테스트 시:주황색 점등, 이상 동작 시:소등 | |
동작 표시등(녹색 / 적색)[OP] | 제어 출력(OSSD1, OSSD2) ON 시:녹색 점등 제어 출력(OSSD1, OSSD2) OFF 시:적색 점등 | 정상 동작 시:녹색 점등 이상 시:적색 점등 |
수광기
명칭 (주1) | 기능 | |
---|---|---|
선 동기 | 광 동기 | |
기능 설정 표시등(주황색)[FUNC] | 통신 모듈 연결 시:주황색 점멸 블랭킹 기능 또는 병렬 연결 사용 시:주황색 점등(주2) | |
인터록 표시등(황색)[LOCK] | 인터록 시:황색 점등, 그 외:소등 | |
OSSD 표시등(녹색 / 적색)[OSSD] | 제어 출력(OSSD1, OSSD2) ON 시:녹색 점등 제어 출력(OSSD1, OSSD2) OFF 시:적색 점등 |
(주1) : 본체에는 [ ] 안의 명칭이 표기되어 있습니다.
(주2) : 블랭킹 기능 및 병렬 연결에 대한 자세한 내용은 취급설명서를 참조하십시오.
- 본 장치를 기계의 시동 장치로 사용하는 'PSDI 모드'로 사용하기 위해서는 본 장치와 기계 사이에 적절한 제어 회로를 구성해야 합니다. 자세한 내용은 사용하는 국가 및 지역의 해당 규격, 규제를 참조하십시오.
- 일본에서 SF4D-□를 프레스 안전용으로 사용하지 마십시오. 일본에서 사용하는 프레스 기계 및 절단기(종이 절단기)에는 SF4D-□-01을 사용하십시오.
- SF4D-□-01은 한국에서 프레스 안전용으로 사용하지 마십시오.
- 본 장치를 해외에 설치하는 경우는 OSHA 1910.212 및 OSHA 1910.217(미국), EN ISO 13855(EU) 등이 적용됩니다. 설치 조건은 각국의 법률 및 규격 등을 확인하십시오.
- 이 홈페이지는 제품을 선정하기 위한 가이드이며, 사용 시는 반드시 취급설명서를 읽어 주십시오.
- 안전을 위해 반드시 시업 점검을 실시하십시오.
- 본 제품은 위험 부분의 구동 장치가 전원 차단으로 인해 급정지, 또는 급정지 장치를 장비한 각종 기계 장치에 적합합니다. 동작 사이클 도중 정지할 수 없는 기계에는 적합하지 않으므로 주의하십시오.
SF4D-□-01을 일본 프레스 기계 및 절단기(종이 절단기) 안전 장치로 사용하는 경우
- 일본 후생노동성이 공시한 '동력 프레스 기계 구조 규격', '프레스 기계 또는 절단기(종이 절단기)의 안전 장치 구조 규격' 및 '프레스 기계의 안전 장치 관리 지침'에 따르십시오.
- 반드시 보호 튜브 SFPD-A10(튜브 길이 10m)(별매)을 케이블에 연결하십시오.
SF4D-□-01을 설치하는 기계
- 일본에서 프레스 기계 및 절단기(종이 절단기)의 안전 장치로 사용하는 경우는 아래 사양을 충족시키는 기계 이외에는 사용하지 마십시오.
프레스 기계
항목 | 사양 |
---|---|
기계의 종류 | 급정지 기구 및 재기동 방지 기구를 장착한 프레스 |
압력 능력 | 50,000kN 이하 |
급정지 시간 | 500ms 이하 |
스트로크 길이 | (방호 높이 - 다이하이트) 이내 |
금형 크기의 범위 | 볼스터폭 이내 |
절단기(종이 절단기)
항목 | 사양 |
---|---|
기계의 종류 | 급정지 기구 및 재기동 방지 기구를 장착한 절단기(종이 절단기) |
절단 두께 | 200mm 이하 |
절단폭 | 5,000mm 이하 |
칼날 길이 | 5,500mm 이하 |
통신 모듈
- 본 장치는 통신 모듈 SF4D-TM1(별매)을 사용하여 각종 기능을 설정할 수 있습니다.
(단, SF4D-□-01 사용 시는 설정을 변경할 수 없습니다.)
기능 중에는 최소 검출 물체의 크기 등 안전 거리에 관한 내용이 변하는 것도 있습니다. 각 기능을 설정할 때는 안전 거리를 재계산하여 안전 거리 이상의 공간을 비우고 설치하십시오. 충분한 공간을 비우지 않으면 기계의 위험부에 도달하기 전 기계가 급정지하지 못해 사망 또는 중상을 입을 수 있습니다.
- 통신 모듈 SF4D-TM1(별매)을 사용하는 기능 설정에 관한 자세한 내용은 통신 모듈의 취급설명서를 참조하십시오.
코너 미러
- 코너 미러는 일본 후생노동성 형식 검정을 받지 않았으므로 일본의 프레스 기계 및 절단기(종이 절단기)에는 사용할 수 없습니다.
- 세이프티 라이트 커튼 SF4D 시리즈의 취급설명서에 따라 유지보수를 반드시 실시하십시오.
- 코너 미러의 반사면에 오염, 물, 기름 등이 부착한 상태에서 사용하지 마십시오. 확산 또는 굴절로 인해 적절한 검출 범위를 유지할 수 없는 경우가 있습니다.
- 코너 미러 및 세이프티 라이트 커튼의 설치는 반드시 취급설명서의 내용을 이해한 후 설치 조건에 따르십시오. 설치 조건이 충족되지 못한 경우는 의도치 않은 오입광 상태가 되어 사망 또는 중상을 입을 수 있습니다.
- 취급설명서는 홈페이지에서 다운로드할 수 있습니다.
- 코너 미러를 사용하여 세이프티 라이트 커튼 SF4D 시리즈를 회귀반사형으로 사용하지 마십시오.
- 코너 미러 반사면의 재질은 유리입니다. 파손된 경우 파편이 튈 수 있으므로 주의하십시오.
- 코너 미러 반사면에 금이 간 상태나 깨진 상태에서 사용하지 마십시오. 확산 또는 굴절로 인해 적절한 검출 범위를 유지할 수 없는 경우가 있습니다. 반사면에 금이 가거나 깨진 경우는 코너 미러를 교환하십시오.
- 레이저식 광축 조정기 등을 사용하여 광축을 조정하는 경우, 코너 미러에서 반사된 레이저광이 눈에 들어가지 않도록 충분히 주의하십시오.
- 위 사항을 지키지 않을 경우 사망 또는 중상을 입을 수 있습니다.
IO-Link 통신 유닛
- IO-Link의 정보를 안전 제어에 사용하지 마십시오.
- 본 제품으로는 IO-Link 마스터에서 IO-Link 통신을 사용해 직접 세이프티 라이트 커튼을 설정할 수 없습니다.
- 세이프티 라이트 커튼 설정 정보 복사 기능은 세이프티 라이트 커튼의 보수 교환을 위한 기능입니다. 교환 전의 세이프티 라이트 커튼 설정을 교환 후의 세이프티 라이트 커튼으로 입력하는 작업에만 사용하십시오. 교환품이 아닌 제품에 입력한 경우 정상적으로 동작하지 않을 수 있습니다.
기타
- 본 제품은 공업 환경에서 사용할 목적으로 개발 및 제조된 것입니다.
- 전원 투입 시의 과도적 상태(2s)를 피해 사용하십시오.
- 증기, 먼지 등이 많은 장소에서 사용하지 마십시오.
- 시너 등의 유기용제 및 물, 기름, 유지가 직접 닿지 않도록 주의하십시오.
- 종류에 따라 다르지만, 초고속 타입 및 고주파 점등식 형광등의 빛 검출에 영향을 미칠 수 있으므로 직접 입광되지 않도록 주의하십시오.
- 본 장치는 AGV 등의 이동체 설비에는 사용하지 마십시오.
검출 영역
- 기계 위험부에 도달하기 위해서는 반드시 검출 영역을 통과하는 구조로 하십시오. 또한 기계 위험부에서 작업하는 경우는 인체의 일부 또는 전부가 검출 영역 내에 있는 구조로 하십시오. 인체가 검출되지 않으면 사망 또는 중상을 입을 수 있습니다.
- 반사형, 회귀반사형 배치로 사용하지 마십시오.
- 투광기(수광기) 1대에 여러 대의 수광기(투광기)를 연결할 수 없습니다.
올바른 검출 영역의 설정 예
잘못된 검출 영역의 설정 예
안전 거리
- 안전 거리를 정확히 계산하여, 기계의 위험부와 본 장치의 검출 영역 사이에 반드시 안전 거리 이상의 간격을 두고 설치하십시오.(계산식은 최신 규격으로 확인하십시오.) 안전 거리의 계산 방법이 잘못된 경우 및 충분한 간격을 두지 않은 경우는 기계의 위험부에 도달하기 전 기계가 급정지하지 못하여 사망 또는 중상을 입을 수 있습니다.
- 실제로 시스템을 설계하기 전, 본 장치를 사용할 지역의 해당 규격을 참조하여 본 장치를 설치하십시오.
- 본 장치의 최소 검출 물체 크기는 플로팅 블랭킹 기능 사용 유무에 따라 달라집니다. 올바른 최소 검출 물체의 크기와 올바른 계산식으로 안전 거리를 계산하십시오.
플로팅 블랭킹 기능 사용 시의 최소 검출 물체 크기플로팅 블랭킹 기능 사용 시의 최소 검출 물체 미사용 설정(주1) 1광축 2광축 3광축 4광축 5광축 SF4D-F□ ø14mm ø24mm ø34mm ø44mm ø54mm ø64mm SF4D-H□ ø25mm ø45mm ø65mm ø85mm ø105mm ø125mm SF4D-A□ ø45mm ø85mm ø125mm ø165mm ø205mm ø245mm
(주1) : SF4D-□-01 사용 시는 플로팅 블랭킹 기능을 사용할 수 없습니다.
- 인체가 본 장치의 검출 영역에 수직으로 침입(통상)할 때 다음의 계산식을 사용하여 안전 거리를 산출합니다.
침입 방향이 수직이 아닐 때는 반드시 관련 규격(지역, 기계 규격 등)을 확인하십시오.
EN ISO 13855 / ISO 13855 / JIS B 9715의 경우
검출 영역에 대해 진입 방향이 수직일 때
<최소 검출 물체가 ø40mm 이하인 경우>
- 계산식(1) S=K×T+C
S: 안전 거리(mm)
검출 영역 선상(면상)과 기계의 위험부 사이에 검출 영역에서 가장 가까운 장소까지의 최저 필요 거리
K: 인체 또는 물체의 진입 속도(mm/s)
통상은 2,000(mm/s)로 계산합니다.
T: 장치 시스템 전체의 응답 시간(s)
T=Tm+TSF4D
Tm:기계의 최대 정지 시간(s)
TSF4D:본 장치의 응답 시간(s)
C: 본 장치의 최소 검출 물체에서 산출되는 추가 거리(mm)
단, C는 0 미만이 아닐 것.
C=8×(d-14)
d: 최소 검출 물체의 직경(mm)
- 안전 거리 S의 산출은 아래와 같이 5가지 경우로 나눕니다.
먼저, 앞에서 기술한 계산식을 K=2,000(mm/s)로 계산합니다. 이 때 계산 결과를 1)S<100, 2)100≦S≦500, 3)S>500의 3가지 경우로 나눕니다. 계산 결과가 3)S>500이 되었을 경우는 다시 한번 앞에서 기술한 계산식을 K=1,600(mm/s)로 재계산합니다. 이 때의 계산 결과를 4)S≦500, 5)S>500의 2가지 경우로 나눕니다. 자세한 내용은 취급설명서를 참조하십시오. - 본 장치를 'PSDI 모드'로 사용하는 경우는 적절한 안전 거리 S를 산출해야 합니다. 자세한 내용은 사용 국가 및 지역의 해당 규격 및 규제를 참조하십시오.
<최소 검출 물체가 ø40mm보다 큰 경우>
- 계산식 S=K×T+C
S: 안전 거리(mm)
K: 인체 또는 물체의 진입 속도(mm/s)
1,600(mm/s)로 계산합니다.
T: 장치 시스템 전체의 응답 시간(s)
T=Tm+TSF4D
Tm:기계의 최대 정지 시간(s)
TSF4D:본 장치의 응답 시간(s)
C: 본 장치의 최소 검출 물체에서 산출되는 추가 거리(mm)
C=850(mm)(일정)
