초소형 근접 센서 [앰프 분리] GA-311/GH

------------------------------ Tab1 showing ------------------------------

기본 정보

고속 응답과 뛰어난 시공성을 실현

UL를 취득했습니다.

UL : RECOGNITION 인정

기술·자료·견적

문의하기

특징

고속 어플리케이션에 대응

초소형 근접 센서 GA-311/GH 시리즈는 응답 주파수 3.3kHz의 고속 응답을 실현. 고속 이동 물체의 검출에도 대응 가능합니다.

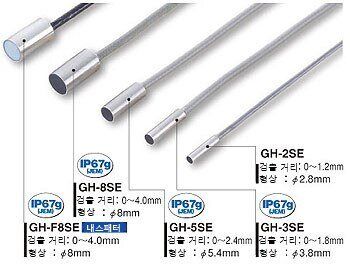

IP67g(JEM)의 다양한 센서 헤드

초소형 φ2.8mm부터 내스패터 타입까지 5종류를 라인업. 또한 IP67g(JEM)의 내유형(GH-2SE 제외）이므로 열악한 환경에서도 안심하고 사용할 수 있습니다.

뛰어난 시공성・유지보수성

화이버 센서 FX-300 시리즈와 동일한 형상을 계승.
원터치 케이블도 동일한 모양이므로 화이버 센서나 레이저 센서와 함께 사용할 수 있어 전원의 배선을 절감할 수 있습니다.

원터치 연결로 시공 절감

센서 헤드와 앰프 연결은 원터치 커넥터를 채택. 기존과 같이 드라이버를 사용한 번거로운 배선 작업이 필요 없습니다.

단선 경보 표시등・동작 표시등을 장착

------------------------------ Tab2 showing ------------------------------

------------------------------ Tab3 showing ------------------------------

주문 가이드

센서 헤드

종류		형상 (mm)	검출 거리 (주1)		형식명	응차 (히스테리시스)
종류		형상 (mm)	최대 동작 거리	안정 검출 범위	형식명	응차 (히스테리시스)
원주형			1.2mm	0～0.6mm	GH-2SE	0.07mm 이하
			1.8mm	0～0.8mm	GH-3SE	0.05mm 이하
			2.4mm	0～1.0mm	GH-5SE	0.05mm 이하
			4.0mm	0～2.0mm	GH-8SE	0.04mm 이하
	내스패터 타입		4.0mm	0～2.0mm	GH-F8SE	0.04mm 이하

(주1) : 안정 검출 범위는 표준 검출 물체에 대해 각 성능을 충족시킬 수 있는 검출 거리 범위를 나타냅니다.
최대 동작 거리는 표준 검출 물체에 대해 작동하는 최대 검출 거리를 나타냅니다(사용 주위 온도 : +20℃ 일정할 때).
정밀도가 필요한 검출은 안정 검출 범위에서 사용해 주십시오.

앰프

원터치 케이블은 앰프 본체에 부속되어 있지 않습니다. 반드시 별도로 판매하는 원터치 케이블을 구입해 주십시오.

종류	형상	형식명	출력
커넥터 타입		GA-311	NPN 트랜지스터 오픈 컬렉터

원터치 케이블

원터치 케이블은 앰프 본체에 부속되어 있지 않습니다. 반드시 별도로 판매하는 원터치 케이블을 구입해 주십시오.

종류	형식명	내용
모케이블 (3심)	CN-73-C1	길이 1m	0.2mm² 3심 한쪽 커넥터 부속 캡 타이어 케이블 케이블 외경 : ø3.3mm
	CN-73-C2	길이 2m
	CN-73-C5	길이 5m
자케이블 (1심)	CN-71-C1	길이 1m	0.2mm² 1심 한쪽 커넥터 부속 캡 타이어 케이블 케이블 외경 : ø3.3mm
	CN-71-C2	길이 2m
	CN-71-C5	길이 5m

(주) : 2013년 3월 생산분부터 순차적으로 원터치 케이블의 재질이 UL 규격 적합품(난연 등급 VW-1)으로 변경됩니다.
・ 도체 공칭 단면적 : 0.15mm² → 0.2mm²
・ 시스 외경 : ø3.0mm → ø3.3mm

모케이블

CN-73-C口

자케이블

CN-71-C口

엔드 플레이트

엔드 플레이트는 앰프 본체에 부속되어 있지 않습니다. 연결할 때는 반드시 별도로 판매하는 엔드 플레이트를 구입해 주십시오.

형상	형식명	내용	비고
	MS-DIN-E	앰프를 연결할 때 또는 DIN 레일에 설치한 상태에 따라 앰프가 움직이는 경우에는 양쪽 끝에서 끼워 넣듯이 앰프를 고정시킵니다. 연결할 때는 반드시 사용해 주십시오.	[2개 세트]

------------------------------ Tab4 showing ------------------------------

옵션

품명	형식명	내용
앰프 설치 브래킷	MS-DIN-2	앰프 전용 설치 브래킷입니다.
센서 헤드 설치 도구	MS-SS3	GH-3SE용 설치 도구
	MS-SS5	GH-5SE용 설치 도구
	MS-SS8	GH-8SE용 설치 도구

앰프 설치 브래킷
MS-DIN-2

센서 헤드 설치 도구
MS-SS口

센서 헤드를 간단히 고정할 수 있습니다.

------------------------------ Tab5 showing ------------------------------

사양

센서 헤드

종류		원주형
종류						내스패터 타입
형식명		GH-2SE	GH-3SE	GH-5SE	GH-8SE	GH-F8SE
조합 앰프		GA-311
안정 검출 범위 (주2)		0～0.6mm	0～0.8mm	0～1.0mm	0～2.0mm
최대 동작 거리 (주2)		1.2mm	1.8mm	2.4mm	4.0mm
표준 검출 물체		철 5×5×t1mm			철 10×10×t1mm
응차(히스테리시스)(주3)		0.07mm 이하	0.05mm 이하		0.04mm 이하
반복 정밀도 (주3)		검출축 방향, 검출축에 직각 방향 : 1μm 이하
내 환 경 성	보호 구조	IP50(IEC)	IP67(IEC), IP67G(주4), 방침형(JIS)
	사용 주위 온도	-10～+60℃, 보관 시 : -20～+70℃
	사용 주위 습도	35～85%RH, 보관 시 : 35～85%RH
	내진동	내구 10～55Hz　복진폭 1.5mm　XYZ 각 방향 2시간
	내충격	내구 500m/s²(약 50G) XYZ 각 방향 5회
온도 특성(주5)		±7% 이내	±5% 이내	±4% 이내
재질		케이스 : SUS303 검출부 : PVC	케이스 : SUS303 검출부 : ABS	케이스 : SUS303 검출부 : PAR	케이스 : SUS303 검출부 : ABS	케이스 : SUS303 검출부 : 불소 수지
케이블(주6)		커넥터 부속 내유성 고주파 동축 케이블 3m 부속				커넥터 부속 내스패터 케이블 (외피 : 불소 수지)3m 부속
질량		본체 질량 : 약 15g, 포장 질량 : 약 30g	본체 질량 : 약 35g, 포장 질량 : 약 45g		본체 질량 : 약 40g, 포장 질량 : 약 55g	본체 질량 : 약 55g, 포장 질량 : 약 70g

(주1) : 지정하지 않은 측정 조건은 사용 주위 온도 = +23℃입니다.

(주2) : 안정 검출 범위는 표준 검출 물체에 대해 각 성능을 충족시킬 수 있는 검출 거리 범위를 나타냅니다.
최대 동작 거리는 표준 검출 물체에 대해 작동하는 최대 검출 거리를 나타냅니다(사용 주위 온도 : +20℃로 일정할 때).
정밀도가 필요한 검출의 경우에는 안정 검출 범위에서 사용해 주십시오.

(주3) : 응차 및 반복 정밀도는 안정 검출 범위에서 사용해 주십시오.

(주4) : 절삭유의 비산이 있는 환경에서 사용하는 경우는 기름에 포함되어 있는 첨가물 등에 의해 열화될 우려가 있습니다.
사용하는 절삭유에 대한 내성을 미리 확인해 주십시오.

(주5) : 0～+55℃에서 +20℃일 때 안정 검출 범위 안의 동작 거리 변동을 나타냅니다(센서 헤드 단품의 값입니다.).

(주6) : 센서 헤드 케이블의 길이는 변경할 수 없습니다.

앰프

형식명		GA-311
조합 센서 헤드		GH-□SE
전원 전압		12～24V DC ±10%　리플 P-P10% 이하
소비 전류		25mA 이하
출력		NPN 트랜지스터・오픈 컬렉터 ・최대 유입 전류 : 100mA(연결 5대 이상인 경우50mA) ・인가 전압 : 30V DC 이하(출력-0V간) ・잔류 전압 : 1V 이하(유입 전류 100mA에서, 연결 5대 이상 50mA에서)
	출력 동작	접근 시 ON/이탈 시 ON　변환 스위치로 선택
	단락 보호	장착
최대 응답 주파수		3.3kHz
동작 표시등		주황색 LED(출력 ON 시 점등)
단선 경보 표시등		적색 LED(센서 헤드 단선 시, 접촉 불량 시 점등)
감도 볼륨		18회전 볼륨 장착
내 환 경 성	사용 주위 온도	-10～+60℃(4～7대 연결 시 : -10～+50℃, 8～16대 연결 시 : -10～+45℃) (단, 결로 및 결빙되지 않을 것), 보관 시 : -20～+70℃
	사용 주위 습도	35～85%RH, 보관 시 : 35～85%RH
	내전압	AC1,000V 1분간　충전부 전체・케이스간
	절연 저항	DC250V 메가에서 20MΩ 이상　충전부 전체・케이스간
	내진동	내구 10 ~ 150Hz 복진폭 0.75mm 또는 최대 가속도 49m/s²XYZ 각 방향 2시간
	내충격	내구 100m/s²(약 10G) XYZ 각 방향 3회
온도 특성(주2)		±5% 이내
재질		케이스 : PBT, 케이스 커버 : 폴리카보네이트
연결 방식		커넥터 연결(주3)
배선 길이		0.3mm² 이상의 케이블로 전체 길이 100m (5～8대 증설 시 : 50m, 9～16대 증설 시 : 20m)까지 가능
질량		본체 질량 : 약 15g, 포장 질량 : 약 40g

(주1) : 지정하지 않은 측정 조건은 사용 주위 온도 = +23℃입니다.

(주2) : 0～+55℃에서 +20℃일 때 안정 검출 범위 안의 동작 거리 변동을 나타냅니다 (앰프 단품의 값입니다).

(주3) : 원터치 케이블은 부속되어 있지 않습니다. 반드시 별도로 판매하는 원터치 케이블을 구입해 주십시오.
모케이블(3심) : CN-73-C1(케이블 길이 1m), CN-73-C2(케이블 길이 2m), CN-73-C5(케이블 길이 5m)
자케이블(1심) : CN-71-C1(케이블 길이 1m), CN-71-C2(케이블 길이 2m), CN-71-C5(케이블 길이 5m)
