LS-403｜디지털 레이저 센서 LS-400

다운로드

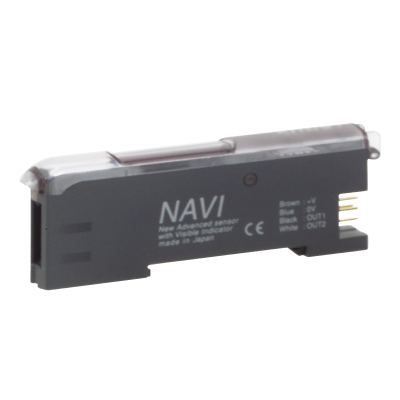

※실제 상품은 사진과 다른 경우가 있습니다.

EU RoHS 지침 2011/65/EU 6개 물질 및 EU RoHS 지침 2015/863/EU 4개 물질의 비함유 규정에 적합하며.

품번

LS-403

형번

LS-403

상품

디지털 레이저 센서

상세

앰프 (커넥터 타입)

상품명

 디지털 레이저 센서 LS-400

기술·자료·견적

※제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.

상세 스펙

제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.
항목내용
품번LS-403
형번LS-403
품명디지털 레이저 센서
전체 제품 상세 정보앰프 (커넥터 타입)
전원 전압12~24V DC±10% 리플 P-P10% 이하
소비 전류통상 시 : 950mW 이하(전원 전압 24V 시 소비 전류 40mA 이하),
ECO 모드 시 : 780mW 이하(전원 전압 24V 시 소비 전류 33mA 이하)
출력(출력1, 출력2)NPN 트랜지스터 · 오픈 컬렉터
・최대 유입 전류 : 50mA(주)
・인가 전압 : 30V DC 이하(출력-0V 간)・잔류 전압 : 1.5V 이하[유입 전류 50mA(주)에서]
(주) : 커넥터 타입을 5대~8대 연결한 경우는 25mA, 9대~16대 연결한 경우는 25mA입니다.
출력(출력1, 출력2):출력 동작입광 시 ON/비입광 시 ON 조그 스위치로 선택
출력(출력1, 출력2):단락 보호장착
응답 시간80μs 이하(H-SP), 150μs 이하(FAST), 500μs 이하(STD), 4ms 이하(U-LG) 조그 스위치로 선택
외부 입력(투광 정지 풀오토 티칭/리미트 티칭)-
동작 표시등주황색 LED(출력1, 출력2 ON 시 점등)
레이저 방사 표시등녹색 LED(레이저 방사 시 점등)
Select 표시등황색 LED(출력1, 출력2 각각 선택 시 점등)
MODE 표시등RUN : 녹색 LED, TEACH · L/D · TIMER · CUST · PRO : 황색 LED
디지털 표시4자리(녹색)+4자리(적색)LED 표시
감도 설정 방법통상 모드 : 2점 티칭/리미트 티칭/풀오토 티칭/매뉴얼 조정
윈도 콤퍼레이터 모드 : 티칭(1점, 2점, 3점)/매뉴얼 조정
히스테리시스 모드 : 티칭(1점, 2점, 3점)/매뉴얼 조정
미분 모드 : 5단계 설정(LS-403은 8단계 설정)
설정 감도 미세 조정 기능장착
타이머 기능가변 ON 딜레이 타이머/OFF 딜레이 타이머/원샷 타이머 장착,
유효/무효 변환식
타이머 기능:타이머 시간약 0.5ms, 1~9,999ms
자동 간섭 방지 기능장착[센서 헤드 4대까지 밀착 설치 가능(단, LS-403은 H-SP 모드 시 센서 헤드 2대까지)(주)]
(주) : 자동 간섭 방지 기능을 사용하는 경우는 앰프끼리 연결하여 설치합니다.
내환경성:사용 주위 온도-10~+55℃(4~7대 밀착 시 : -10~+50℃,8~16대 밀착 시 : -10~+45℃)
(단, 결로 및 결빙되지 않을 것),
보관 시 : -20~+70℃
내환경성:사용 주위 습도35~85%RH, 보관 시 : 35~85%RH
내환경성:내전압AC 1,000V 1분간 충전부 전체 · 케이스 간
내환경성:절연 저항DC 250V 메가에서 20MΩ 이상 충전부 전체 · 케이스 간
내환경성:내진동내구 10~150Hz 복진폭 0.75mm 또는 최대 가속도 49m/s2 XYZ 각 방향 2시간
내환경성:내충격내구 98m/s2(약 10G) XYZ 각 방향 5회
재질본체 케이스 : 내연ABS, 케이스 커버 : 폴리카보네이트,
누름 버튼 스위치 : 아크릴, 조그 스위치 : ABS
케이블-
(주) : 커넥터 타입에는 케이블이 부속되어 있지 않습니다. 별도로 판매하는 원터치 케이블을 반드시 구입해 주십시오.
LS-403을 CC-Link 대응 통신 유닛 SC-GU2-C에 연결하는 경우는 Non-line 커넥터를 구입해 주십시오.
모케이블(4심) : CN-74-C1(케이블 길이 1m), CN-74-C2(케이블 길이 2m), CN-74-C5(케이블 길이 5m)
자케이블(2심) : CN-72-C1(케이블 길이 1m), CN-72-C2(케이블 길이 2m), CN-72-C5(케이블 길이 5m)
연결 커넥터 유닛: SC-71
케이블 연장0.3mm2 이상의 케이블로 전체 길이 100m까지 연장 가능
질량본체 질량 : 약 15g
포장 질량 : 약 20g
