신형 빔 센서 [앰프 내장] EX-30 Ver.2

------------------------------ Tab1 showing ------------------------------

기본 정보

UL,CE,UKCA를 취득했습니다.

UL : RECOGNITION 인정(EX-33(-PN) 및 케이블 길이 5m 타입 제외)

기술·자료·견적

문의하기

특징

업그레이드 안내

좀 더 친환경적인 센서로!
시인성 및 내환경 성능 향상과 환경 보호

■에너지 절감
기존 제품 대비 평균 약 25%(최대 약 35%)의 소비 전류를 절감하여 환경 보호에도 탁월합니다.

■자원 절감
환경 보호를 위해 간단한 포장을 사용하고 쓰레기 배출량을 줄였습니다. 또한 봉투는 폴리에틸렌 제품이므로 불에 태워도 유해 가스가 발생하지 않습니다.

■ECO 포장

■센서 동작 시 표시등의 시인성 향상
동작 표시등, 안정 표시등의 휘도가 높아졌습니다.

■투과형 센서의 투광기 · 수광기를 쉽게 판별 가능
투과형 센서의 투광기 케이블색을 변경했습니다(로봇 케이블 타입 제외).

■배선의 역연결 보호 강화
오배선으로 인한 트러블을 미연에 방지
출력 회로의 역연결 보호를 강화하여, 전원선과 출력선의 오배선으로 인한 센서 고장을 방지합니다.

■인버터 대책 강화
고주파 노이즈 등에 더 강해지도록 재설계
피크 파장을 최적으로 변경한 인버터 대책 회로를 탑재하여, 인버터광과 고압 인버터 모터의 고주파 노이즈 등에 더 강해졌습니다.

간단한 설계

워크를 정지시키려는 장소, 워크의 유무를 확인하려는 장소에 φ4mm의 구멍을 뚫기만 하면 됩니다(반사형은 φ6mm).
또한 검출 축 중심과 설치 구멍 중심이 동일하므로 검출 위치도 간단하게 설정할 수 있습니다.

화이버 센서의 약점을 전부 보완

화이버 센서의 약점이었던

앰프의 설치 장소를 정하기 까다롭다.
화이버가 쉽게 꺾인다.
화이버가 잘 구부러지지 않아서 공간이 필요하다.
꺾임 대책용 보호 튜브의 장착이 번거롭다.

사항을 EX-30이 전부 해결했습니다.

표준 화이버와 동일한 설치 가능

표준 화이버와 동일한 크기의 나사 설치(투과형 M4, 반사형 M6)가 가능하므로, 기존에 고가의 화이버 센서를 사용하던 생산 라인에도 그대로 도입할 수 있습니다.

불필요한 앰프

앰프 내장형이므로 별도로 설치할 앰프는 필요 없습니다.

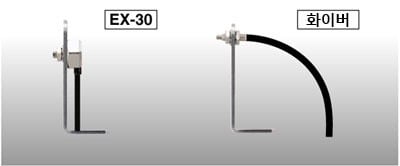

꺾이지 않는다.

캡 타이어 케이블을 사용하므로 화이버 센서처럼 꺾이지 않습니다.

불필요한 프로텍트 튜브

굴곡에 강한 EX-30은 장착이 번거로웠던 꺾임 대책용 프로텍트 튜브가 필요 없으므로 비용 대비 효과에도 탁월합니다.

공간을 차지하지 않는다.

화이버 센서처럼 굴곡 R을 고려할 필요가 없으므로 컨베이어 사이드를 깔끔하게 정리할 수 있습니다.

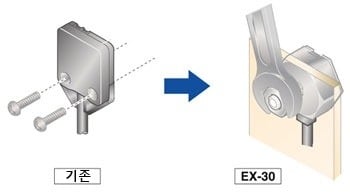

1점 조임 설치로 설치 공수 1/2을 실현

기존의 빔 센서는 구멍 뚫기, 나사 조임 모두 투과형에서 4회, 반사형에서 2회의 공수가 필요했지만, EX-30 시리즈는 1점 조임 설치이므로 설치 공수를 1/2로 줄일 수 있습니다.

장거리 검출 실현

소형 크기로도 투과형에서 500mm, [EX-33(-PN)은 800mm], 반사형에서 50mm의 장거리 검출을 실현했습니다.

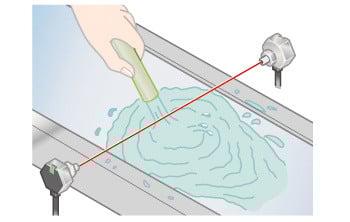

보호 구조 IP67

보호 구조 IP67이므로 물이 닿는 라인에서도 안심하고 사용할 수 있습니다.
(주1) : 검출 중에 물이 닿으면 물을 검출할 수 있습니다.

감도 볼륨 장착(EX-31□(-PN) 제외)

감도 볼륨을 장착하여 미세한 조정이 필요할 때 편리합니다.

식별이 용이한 2색 표시등 장착

밝고 알아보기 쉬운 2색 표시등을 모든 타입에 장착했습니다.

고속 응답 0.5ms

화이버 센서 앰프와 동일한 고속 응답 0.5ms를 실현하여 미세 물체 검출, 고속 이동 물체의 카운트, 기판 등의 위치 결정도 정확하게 수행합니다.

글로벌 대응

CE 마킹, EMC 지령 적합은 물론 UL(RECOGNITION) 인정도 취득했습니다. 또한 유럽에서 수요가 많은 PNP 출력 타입도 준비했습니다.

별도로 판매하는 슬릿 준비(투과형 전용)

슬릿을 장착하면 광망을 φ1mm로 조정할 수 있어서 미세 물체 검출도 가능합니다.

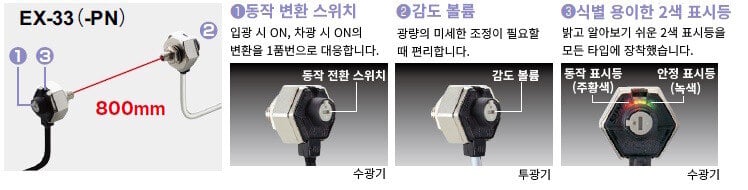

투과형에 동작 변환 스위치 · 감도 볼륨 장착 타입이 새롭게 등장! [EX-33□(-PN)]

동작 변환 스위치
입광 시 ON, 차광 시 ON의 변환을 1품번으로 대응합니다.

수광기

감도 볼륨
광량의 미세한 조정이 필요할 때 편리합니다.

투광기

식별이 용이한 2색 표시
밝고 알아보기 쉬운 2색 표시를 모든 타입에 장착했습니다.

수광기

------------------------------ Tab2 showing ------------------------------

------------------------------ Tab3 showing ------------------------------

주문 가이드

종류		검출 거리	형식명 (주1)	출력	출력 동작
투과형		500mm	EX-31A	NPN 트랜지스터 · 오픈 컬렉터	입광 시 ON
			EX-31B	NPN 트랜지스터 · 오픈 컬렉터	차광 시 ON
			EX-31A-PN	PNP 트랜지스터 · 오픈 컬렉터	입광 시 ON
			EX-31B-PN	PNP 트랜지스터 · 오픈 컬렉터	차광 시 ON
	동작 변환 스위치 장착	800mm	EX-33	NPN 트랜지스터 · 오픈 컬렉터	입광 시 ON/ 차광 시 ON 변환 스위치 로 선택
	동작 변환 스위치 장착	800mm	EX-33-PN	PNP 트랜지스터 · 오픈 컬렉터	입광 시 ON/ 차광 시 ON 변환 스위치 로 선택
확산 반사형		50mm	EX-32A	NPN 트랜지스터 · 오픈 컬렉터	입광 시 ON
			EX-32B	NPN 트랜지스터 · 오픈 컬렉터	비입광 시 ON
			EX-32A-PN	PNP 트랜지스터 · 오픈 컬렉터	입광 시 ON
			EX-32B-PN	PNP 트랜지스터 · 오픈 컬렉터	비입광 시 ON

(주1) : 투과형의 명판에 기재된 형식명에 "P" 기호가 있는 기종은 투광기, "D" 기호가 있는 기종은 수광기입니다.
(예) EX-31A의 투광기: EX-31P, EX-31A의 수광기: EX-31AD

케이블 길이 5m 타입

NPN 출력 타입(EX-33 제외)에 케이블 길이 5m 타입(표준 2m)을 준비했습니다.
형식명 끝에 "-C5"를 표기하여 주문해 주십시오.
(예)EX-31A의 케이블 길이 5m 타입은 "EX-31A-C5"

표준 타입	케이블 길이 5m 타입
EX-31A	EX-31A-C5
EX-31B	EX-31B-C5
EX-32A	EX-32A-C5
EX-32B	EX-32B-C5

------------------------------ Tab4 showing ------------------------------

옵션

품명	형식명	내용
슬릿 (투과형 전용)(주1)	OS-EX30-1 (슬릿 크기 ø1mm)	한쪽 장착 시	・검출 거리 : 　200mm[EX-31□(-PN)] 　320mm[EX-33(-PN)] ・최소 검출 물체 : ø2mm
슬릿 (투과형 전용)(주1)	OS-EX30-1 (슬릿 크기 ø1mm)	양쪽 장착 시	・검출 거리 : 　150mm[EX-31□(-PN)] 　240mm[EX-33(-PN)] ・최소 검출 물체 : ø1mm

(주1) : 슬릿 본체 1개, 스페이서 2개가 1세트입니다. 양쪽에 장착하려면 2세트가 필요합니다.

슬릿

OS-EX30-1

슬릿은 소형 물체를 검출하는 경우나 검출 위치의 정밀도를 향상시킬 때 사용합니다.
단, 슬릿을 장착하면 검출 거리가 짧아집니다.

연결 커넥터(e-CON)의 권장품 안내

(주)3M 재팬 제조
적합 커넥터: 37104-4080-G00 FL

자세한 내용은 '3M™ 미니 클램프 커넥터 안내"를 참조하십시오.

------------------------------ Tab5 showing ------------------------------

사양

종류		투과형			확산 반사형
종류				동작 변환 스위치 장착	확산 반사형
형 식 명	NPN 출력	EX-31A	EX-31B	EX-33	EX-32A	EX-32B
형 식 명	PNP 출력	EX-31A-PN	EX-31B-PN	EX-33-PN	EX-32A-PN	EX-32B-PN
적합 규제		CE마킹(EMC 지령, RoHS 지령), UKCA마킹(EMC 규칙, RoHS 규칙)
검출 거리		500mm		800mm	50mm(주2)
검출 물체		ø2mm 이상의 불투명체 (완전 차광 물체)			불투명체, 반투명체, 투명체(주3)
응차 (히스테리시스)		-			동작 거리의 15% 이하(주2)
반복 정밀도 (검출 축에 직각 방향)		0.05mm 이하			0.5mm 이하
전원 전압		12~24V DC±10% 리플 P-P 10% 이하
소비 전류		투광기 : 10mA 이하, 수광기 : 10mA 이하			13mA 이하
출력		<NPN 출력 타입> NPN 트랜지스터 · 오픈 컬렉터 ・최대 유입 전류 : 50mA ・인가 전압 : 30V DC 이하(출력-0V 간) ・잔류 전압 : 2V 이하(유입 전류 50mA에서) 1V 이하(유입 전류 16mA에서) <PNP 출력 타입> PNP 트랜지스터 · 오픈 컬렉터 ・최대 유출 전류 : 50mA ・인가 전압 : 30V DC 이하(출력-+V 간) ・잔류 전압 : 2V 이하(유출 전류 50mA에서) 1V 이하(유출 전류 16mA에서)
	출력 동작	입광 시 ON	차광 시 ON	입광 시 ON/ 차광 시 ON 변환 스위치로 선택	입광 시 ON	비입광 시 ON
	단락 보호	장착
응답 시간		0.5ms 이하
동작 표시등		주황색 LED(출력 ON 시 점등)(투과형은 수광기에 장착)
안정 표시등		녹색 LED (안정 입광 시, 안정 차광 시 점등) 수광기에 장착			녹색 LED (안정 입광 시, 안정 비입광 시 점등)
감도 볼륨		-		연속 가변 볼륨 장착 (투과형은 투광기에 장착)
내 환 경 성	보호 구조	IP67(IEC), 방침형
	사용 주위 온도	-25~+55℃(단, 결로 및 결빙되지 않을 것), 보관 시 : -30~+70℃
	사용 주위 습도	35~85%RH, 보관 시 : 35~85%RH
	사용 주위 조도	백열 램프 : 수광면 조도 3,000ℓx 이하
	내전압	AC 1,000V 1분간 충전부 전체 · 케이스 간
	절연 저항	DC 250V 메가에서 20MΩ 이상 충전부 전체 · 케이스 간
	내진동	내구 10~500Hz 복진폭 3mm(MAX.20G) XYG 각 방향 2시간
	내충격	내구 500m/s²(약 50G) XYZ 각 방향 3회
투광 소자		적색 LED(변조식)
재질		케이스 : 아연 다이캐스트(니켈 도금), 렌즈 : 폴리카보네이트(확산 반사형은 아크릴) 커버 : 폴리카보네이트
케이블		0.1mm²3심(투과형 투광기는 2심) 캡타이어 케이블 2m 부속
케이블 연장		0.3mm² 이상의 케이블로 전체 길이 50m(투과형은 투 · 수광기 각각)까지 연장 가능
질량		본체 질량 : 투 · 수광기 각각 약 20g 포장 질량 : 약 65g			본체 질량 : 약 20g 포장 질량 : 약 45g
부속품		너트 : 2개, 이붙이 와셔 : 2개			너트 : 1개, 이붙이 와셔 : 1개
