초슬림형 빔 센서 [앰프 내장] EX-10 Ver.2
다운로드
-
기본 정보
-
용도
-
주문 가이드
-
옵션
-
사양
-
치수도
-
회로 · 연결
-
검출 특성
-
사용상의 주의
------------------------------ Tab1 showing ------------------------------
기본 정보
앰프 내장 · 초슬림형 크기
UL,CE,UKCA를 취득했습니다.
CE : EX-15□/17□ 제외
UKCA : EX-15□/17□ 제외
UL : RECOGNITION 인정(일부 기종 제외)
기술·자료·견적
특징
■업그레이드 안내
2010년 10월 생산분부터 버전이 2.0입니다.
안전 규격에 적합!
안전 규격에 적합한 광전 센서로 안전성 향상을 위해 추가로 설치하거나 좁은 공간에도 설치할 수 있습니다.
센서 단독으로 ISO 13849-1※1(카테고리1, PLc) 인증 취득※2
카테고리4, PLe 적합 컨트롤러와 조합하여 카테고리3, PLd 구축 가능
※1: 제어 시스템의 안전 관련부 제1부: 설계를 위한 일반 원칙
※2: 2021년 12월 생산분부터 적합.
■카테고리3, PLd의 구축 예
[카테고리3, PLd로 사용 시 주의점]
센서 이중화 필수!
세이프티 컨트롤러와 연결하는 경우
・ 본 제품을 단독으로 사용하면 센서 이상이 발생한 경우에 안전 시스템이 기능하지 않을 수 있습니다.
주의
- 인체 검출에는 사용할 수 없습니다.
- 수동 개폐문에는 사용할 수 없습니다.
- 세이프티 도어 스위치로는 사용할 수 없습니다.
■사용 가능한 용도
[사용 가능 조건]
- 장치 내부에 위험원이 있고 외부에 위해가 가해진다.
- 카테고리3, PLd 이하의 장치
- 자동 도어로 위험원을 차단하는 장치
※1~3 모두에 해당하는 경우 사용 가능합니다!
※다른 조건에서도 사용 가능한 경우가 있습니다.
※안전 용도로 사용하는 경우는 '사용상의 주의'를 반드시 읽어 주십시오.
두께 3.5mm
W10×H14.5×D3.5mm(투과형 · 플랫 ON)
초슬림형 센서이므로 약간의 공간만 있으면 어디에나 설치할 수 있습니다.

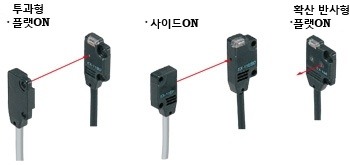

자유로운 설치
확산 반사형은 벽면에 부착해서 사용하는 플랫 ON 타입입니다. 또한 투과형은 플랫 ON 타입과 사이드 ON 타입 2종류를 준비하여 설치가 자유롭습니다.
전력 절감※
EX-10 시리즈는 기존 제품 대비 최대 약 65%의 저소비 전류화를 달성하여 환경 보호에도 탁월합니다.
※2010년 10월 생산분부터 변경되었습니다.
고속 응답 0.5ms
소형 부품이나 고속 이동 물체의 검출에 최적입니다.
밝은 2색 표시등
편리한 2색 표시등을 소형 본체에 장착했습니다.
광축 조정도 적색광으로 간단하게!
광원으로 적색 LED를 채택하여 투광부의 빛을 보면서 광축 조정을 할 수 있습니다.
인버터광 대책 회로 탑재※
인버터광 등의 외란광에 비약적으로 강해졌습니다.
※2010년 10월 생산분부터 변경되었습니다.
보호 구조 IP67
보호 구조 IP67이므로 물이 닿는 라인에서도 안심할 수 있습니다. 또한 센서 설치 브래킷에는 녹이 잘 슬지 않는 스테인리스제를 채택했습니다.
주의 : 검출 중에 물이 닿으면 물을 검출할 수 있습니다.
동작 변환 스위치 장착 [EX-15□/17□]
투과형의 중계부에 동작 변환 스위치를 장착한 타입(동작 변환 스위치 중계식)을 준비하여 동작 체크 시에 매우 편리합니다.
굴곡 내구성 향상 [EX-□-R]
기존 타입보다 굴곡 내구성을 크게 향상시킨 내굴곡 케이블 타입을 준비하여 로봇 암 등의 가동부에 최적입니다.
M3 나사로 설치 가능
설치 브래킷은 녹이 슬지 않는 스테인리스 타입도 라인업했습니다.
MS-EX10-1(SPCC), MS-EX10-11(SUS304)
(플랫 ON 타입 전용 설치 브래킷)
MS-EX10-2(SPCC), MS-EX10-12(SUS304)
(사이드 ON 타입 전용 설치 브래킷)
MS-EX10-3(SPCC), MS-EX10-13(SUS304)
(L형 설치 브래킷)

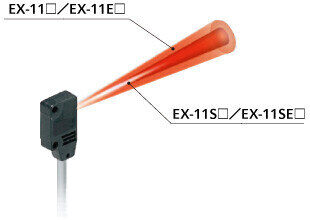

최소 검출 물체 ø1mm[EX-11(E)□, EX-15(E)□]
ø1mm 슬릿을 내장하여 최소 검출 물체 ø1mm를 실현했습니다. 소형 부품 등의 검출에 최적입니다.
배경의 영향을 잘 받지 않는다. [EX-14□]
・ 배경의 영향을 잘 받지 않는다.
검출면에서 100mm 이상 거리를 두면 경면 형상의 물체도 검출하지 않습니다(단, 배경은 정반대로 되어 있어야 합니다. 또한 원 형상이나 활처럼 굽은 배경 물체는 검출할 수 있으므로 주의해 주십시오).
・ 거무스름한 워크도 안정적으로 검출
한정 반사 방식을 채택하여 거무스름한 워크도 안정적으로 검출합니다.

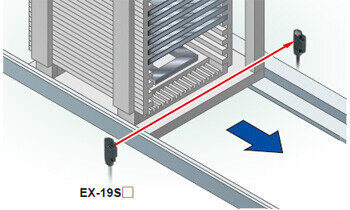

장거리 검출 1m[EX-19□]
불과 3.5mm의 초슬림형 크기로 1m의 장거리 검출을 실현하여, 폭이 넓은 IC 트레이도 여유롭게 검출합니다.
자원 절감※
환경 보호를 위해 간단한 포장을 사용하고 쓰레기 배출량을 줄였습니다. 또한 봉투는 폴리에틸렌 제품이므로 불에 태워도 유해 가스가 발생하지 않습니다.
※2010년 10월 생산분부터 변경되었습니다.
------------------------------ Tab2 showing ------------------------------
용도
기판 위치 결정IC 검출웨이퍼 카세트 유무 검출얇은 워크 유무 확인트레이 내부 콘덴서 분리 확인------------------------------ Tab3 showing ------------------------------
주문 가이드
종류 | 형상 | 검출 거리 | 형식명 (주2) | 출력 동작 | 출력 | |||
---|---|---|---|---|---|---|---|---|
N P N 출 력 타 입 | 투 과 형 | 플 랫 O N | 150mm | EX-11A | 입광 시 ON | NPN 트랜지스터 오픈 컬렉터 | ||
EX-11B | 차광 시 ON | |||||||
500mm | EX-13A | 입광 시 ON | ||||||
EX-13B | 차광 시 ON | |||||||
1m | EX-19A | 입광 시 ON | ||||||
EX-19B | 차광 시 ON | |||||||
동작 변환 스위치 중계식 | 150mm | EX-15 | 입광 시 ON/ 차광 시 ON 변환 스위치 로 선택 | |||||
500mm | EX-17 | |||||||
사 이 드 O N | 150mm | EX-11EA | 입광 시 ON | |||||
EX-11EB | 차광 시 ON | |||||||
500mm | EX-13EA | 입광 시 ON | ||||||
EX-13EB | 차광 시 ON | |||||||
1m | EX-19EA | 입광 시 ON | ||||||
EX-19EB | 차광 시 ON | |||||||
동작 변환 스위치 중계식 | 150mm | EX-15E | 입광 시 ON/ 차광 시 ON 변환 스위치 로 선택 | |||||
500mm | EX-17E | |||||||
한 정 반 사 형 · 확 산 광 타 입 | 플 랫 O N | 2~25mm (주1) (중심 10mm) | EX-14A | 입광 시 ON | ||||
EX-14B | 비입광 시 ON | |||||||
P N P 출 력 타 입 | 투 과 형 | 플 랫 O N | 150mm | EX-11A-PN | 입광 시 ON | PNP 트랜지스터 오픈 컬렉터 | ||
EX-11B-PN | 차광 시 ON | |||||||
500mm | EX-13A-PN | 입광 시 ON | ||||||
EX-13B-PN | 차광 시 ON | |||||||
1m | EX-19A-PN | 입광 시 ON | ||||||
EX-19B-PN | 차광 시 ON | |||||||
사 이 드 O N | 150mm | EX-11EA-PN | 입광 시 ON | |||||
EX-11EB-PN | 차광 시 ON | |||||||
500mm | EX-13EA-PN | 입광 시 ON | ||||||
EX-13EB-PN | 차광 시 ON | |||||||
1m | EX-19EA-PN | 입광 시 ON | ||||||
EX-19EB-PN | 차광 시 ON | |||||||
한 정 반 사 형 · 확 산 광 타 입 | 플 랫 O N | 2~25mm (주1) (중심 10mm) | EX-14A-PN | 입광 시 ON | ||||
EX-14B-PN | 비입광 시 ON |
주의: 설치 브래킷은 설치 방법에 맞춰 선택할 수 있도록 센서 본체에는 부속되어 있지 않습니다. 별도로 판매하는 센서 설치 브래킷(6기종)을 구입해 주십시오.
(주1) : 100mm 이상 거리를 두면 경면 형상 물체도 검출하지 않습니다(대표 예 : 경면 형상 물체는 정반대로 놓여야 합니다. 단, 원형상이나 활형태로 굽은 배경 물체의 경우는 검출할 수 있으므로 주의해 주십시오).
(주2) : 투과형의 명판에 기재된 형식명에 "P" 기호가 있는 기종은 투광기, "D" 기호가 있는 기종은 수광기입니다.
내굴곡 케이블 타입
NPN 출력 타입에 내굴록 타입을 준비했습니다(동작 변환 스위치 중계식 EX-15□/17□ 제외)
형식명 끝에 "-R"을 표기하여 주문해 주십시오.
(예)EX-11A의 내굴곡 케이블 타입은 "EX-11A-R"
표준 타입 | 내굴곡 케이블 타입 |
---|---|
EX-11A | EX-11A-R |
EX-11B | EX-11B-R |
EX-13A | EX-13A-R |
EX-13B | EX-13B-R |
EX-19A | EX-19A-R |
EX-19B | EX-19B-R |
EX-11EA | EX-11EA-R |
EX-11EB | EX-11EB-R |
EX-13EA | EX-13EA-R |
EX-13EB | EX-13EB-R |
EX-19EA | EX-19EA-R |
EX-19EB | EX-19EB-R |
EX-14A | EX-14A-R |
EX-14B | EX-14B-R |
케이블 길이 5m 타입
NPN 출력 타입에 케이블 길이 5m 타입(표준 2m)을 준비했습니다(내굴곡 케이블 타입 제외).
형식명 끝에 "-C5"를 표기하여 주문해 주십시오.
(예)EX-11A의 케이블 길이 5m 타입은"EX-11A-C5"
표준 타입 | 케이블 길이 5m 타입 |
---|---|
EX-11A | EX-11A-C5 |
EX-11B | EX-11B-C5 |
EX-13A | EX-13A-C5 |
EX-13B | EX-13B-C5 |
EX-19A | EX-19A-C5 |
EX-19B | EX-19B-C5 |
EX-15 | EX-15-C5 |
EX-17 | EX-17-C5 |
EX-11EA | EX-11EA-C5 |
EX-11EB | EX-11EB-C5 |
EX-13EA | EX-13EA-C5 |
EX-13EB | EX-13EB-C5 |
EX-19EA | EX-19EA-C5 |
EX-19EB | EX-19EB-C5 |
EX-15E | EX-15E-C5 |
EX-17E | EX-17E-C5 |
EX-14A | EX-14A-C5 |
EX-14B | EX-14B-C5 |
ISO 13849-1 카테고리1, PLc 적합 품번 일람
(주1) : 2021년 12월 생산분부터 적합. 안전 규격 적합품을 주문하는 경우는 Lot No. '1L1'(앞 3자리) 이후로 주문해 주십시오.
(주2) : EX-15/17은 적합하지 않습니다.
------------------------------ Tab4 showing ------------------------------
옵션
품명 | 형식명 | 내용 | |
---|---|---|---|
센서 설치 브래킷 | MS-EX10-1 | 플랫 ON 타입 전용 설치 브래킷(SPCC제) (투과형의 경우 2세트가 필요합니다) | |
MS-EX10-2 | 사이드 ON 타입 전용 설치 브래킷(SPCC제) (투과형의 경우 2세트가 필요합니다) | ||
MS-EX10-3 | L형 설치 브래킷(SPCC제) (투과형의 경우 2세트가 필요합니다) | ||
MS-EX10-11 | 플랫 ON 타입 전용 설치 브래킷(SUS304제) (투과형의 경우 2세트가 필요합니다) | ||
MS-EX10-12 | 사이드 ON 타입 전용 설치 브래킷(SUS304제) (투과형의 경우 2세트가 필요합니다) | ||
MS-EX10-13 | L형 설치 브래킷(SUS304제) (투과형의 경우 2세트가 필요합니다) | ||
슬릿 | OS-EX10-12 (슬릿 사이즈 ø1.2mm) | 한쪽 장착 시 | ・검출 거리 : 600mm[EX-19□] 250mm[EX-13□, EX-17□] ・최소 검출 물체 : ø2mm |
양쪽 장착 시 | ・검출 거리 : 400mm[EX-19□] 200mm[EX-13□, EX-17□] ・최소 검출 물체 : ø1.2mm | ||
OS-EX10-15 (슬릿 사이즈 ø1.5mm) | 한쪽 장착 시 | ・검출 거리 : 800mm[EX-19□] 350mm[EX-13□] ・최소 검출 물체 : ø2mm | |
양쪽 장착 시 | ・검출 거리 : 500mm[EX-19□] 300mm[EX-13□] ・최소 검출 물체 : ø1.5mm | ||
OS-EX10E-12 (슬릿 사이즈 ø1.2mm) | 한쪽 장착 시 | ・검출 거리 : 400mm[EX-19E□](주2) 250mm[EX-13E□, EX-17E□] ・최소 검출 물체 : ø2mm | |
양쪽 장착 시 | ・검출 거리 : 200mm[EX-13E□, EX-17E□] ・최소 검출 물체 : ø1.2mm | ||
센서 체커(주1) | CHX-SC2 | 투과형 센서의 광축 조정에 편리합니다. 최적의 위치를 레벨 인디케이터와 버저로 알려줍니다. | |
설치 나사 세트 | MS-M2 | 설치용 M2 나사(길이 10mm) 50개 세트입니다. 스프링 와셔를 장착하여 확실하게 고정시킬 수 있습니다. |
(주1) : 센서 체커의 상세한 내용은 CHX-SC2를 참조해 주십시오.
(주2) : EX-19E□는 투광기에 ø1mm의 슬릿이 내장되어 있으므로 반드시 수광기에 장착하십시오.
센서 설치 브래킷
MS-EX10-1
재질: SPCC(유니크롬 도금)
M2(길이 4mm) 냄비 나사 2개 부속
MS-EX10-11
재질: SUS304
M2(길이 4mm) 냄비 나사(SUS304) 2개 부속
MS-EX10-2
재질: SPCC(유니크롬 도금)
M2(길이 8mm) 냄비 나사 2개 부속
MS-EX10-12
재질: SUS304
M2(길이 8mm) 냄비 나사(SUS304) 2개 부속
MS-EX10-3
재질: SPCC(유니크롬 도금)
M2(길이 4mm) 냄비 나사
M2(길이 8mm) 냄비 나사
각 2개 부속
MS-EX10-13
재질: SUS304
M2(길이 4mm) 냄비 나사(SUS304)
M2(길이 8mm) (SUS304)
각 2개 부속
슬릿
OS-EX10-12
OS-EX10-15
OS-EX10E-12
설치 예
(OS-EX10E-12)
센서 설치 브래킷과 함께 조임
센서 체커
CHX-SC2
연결 커넥터(e-CON)의 권장품 안내
(주)3M 재팬 제조
적합 커넥터:37104-4080-G00 FL
자세한 내용은 '3M™ 미니 클램프 커넥터 안내"를 참조하십시오.
------------------------------ Tab5 showing ------------------------------
사양
투과형
종류 | 투과형 · 표준 타입 | ||||||
---|---|---|---|---|---|---|---|
플랫 ON | 사이드 ON | 플랫 ON | 사이드 ON | 플랫 ON | 사이드 ON | ||
형 식 명 (주2) | 입광 시 ON | EX-11A (-PN) | EX-11EA (-PN) | EX-13A (-PN) | EX-13EA (-PN) | EX-19A (-PN) | EX-19EA (-PN) |
비입광 시 ON | EX-11B (-PN) | EX-11EB (-PN) | EX-13B (-PN) | EX-13EB (-PN) | EX-19B (-PN) | EX-19EB (-PN) | |
적합 규제 | ・EMC 지령:EN60947-5-2 ・RoHS 지령 ・ISO13849-1 (카테고리1, PLc)(주3) | ||||||
인증 | UL 인증(주4) | ||||||
검출 거리 | 150mm | 500mm | 1m | ||||
최소 검출 물체 | ø1mm 불투명체 (완전 차광 물체) (투 · 수광기 설정 거리 150mm에서) | ø2mm 불투명체 (완전 차광 물체) (투 · 수광기 설정 거리 500mm에서) | ø2mm 불투명체 (완전 차광 물체) (투 · 수광기 설정 거리 1m에서) | ||||
응차 (히스테리시스) | - | ||||||
반복 정밀도 (검출 축에 직각 방향) | 0.05mm 이하 | ||||||
전원 전압 | 12~24V DC±10% 리플 P-P10% 이하 | ||||||
소비 전류 | 투광기 : 10mA 이하, 수광기 : 10mA 이하 | ||||||
출력 | <NPN 출력 타입> NPN 트랜지스터 · 오픈 컬렉터 ・최대 유입 전류 : 50mA ・인가 전압 : 30V DC 이하(출력-0V 간) ・잔류 전압 : 2V 이하(유입 전류 50mA에서) 1V 이하(유입 전류 16mA에서) <PNP 출력 타입> PNP 트랜지스터 · 오픈 컬렉터 ・최대 유출 전류 : 50mA ・인가 전압 : 30V DC 이하(출력-+V 간) ・잔류 전압 : 2V 이하(유출 전류 50mA에서) 1V 이하(유출 전류 16mA에서) | ||||||
단락 보호 | 장착 | ||||||
응답 시간 | 0.5ms 이하 | ||||||
동작 표시등 | 주황색 LED(출력 ON 시 점등) | ||||||
입광 표시등 | - | ||||||
안정 표시등 | 녹색 LED (안정 입광 시, 안정 비입광 시 점등) | ||||||
내 환 경 성 | 보호 구조 | IP67(IEC) | |||||
사용 주위 온도 | -25~+55℃(단, 결로 및 결빙되지 않을 것), 보관 시 : -30~+70℃ | ||||||
사용 주위 습도 | 35~85%RH, 보관 시 : 35~85%RH | ||||||
사용 주위 조도 | 백열 램프 : 수광면 조도 3,000ℓx 이하 | ||||||
내전압 | AC 1,000V 1분간 충전부 전체 · 케이스 간 | ||||||
절연 저항 | DC 250V 메가에서 20MΩ 이상 충전부 전체 · 케이스 간 | ||||||
내진동 | 내구 10~500Hz 복진폭 3mm(MAX.20G) XYZ 각 방향 2시간 | ||||||
내충격 | 내구 500m/s2(약 50G) XYZ 각 방향 3회 | ||||||
투광 소자 | 적색 LED(발광 피크 파장 : EX-19E 624nm, 기타 680nm, 변조식) | ||||||
재질 | 케이스 : 폴리알리레이트, 렌즈 : 폴리알리레이트 | ||||||
케이블(주5) | 0.1mm2 3심(투과형의 투광기는 2심) 캡타이어 케이블 2m 부속 | ||||||
케이블 연장 | 0.3mm2 이상의 케이블로 전체 길이 50m(투과형은 투 · 수광기 각각)까지 연장 가능(주6) | ||||||
질량 | 본체 질량 : 투 · 수광기 각각 약 20g, 포장 질량 : 약 50g | ||||||
부속품 | 설치 나사 : 1세트 |
(주1) : 지정하지 않은 측정 조건은 사용 주위 온도=+23℃입니다.
(주2) : 형식명 끝에 "-PN"이 표기된 기종은 PNP 출력 타입입니다.
(주3) : 2021년 12월 생산분부터 적합.
(주4) : 케이블 5m 타입 제외.(EX-19E□-C5는 인증 대상에 포함.)
(주5) : 내굴곡 케이블 타입(형식명 끝에 "-R"이 표기된 기종)에는 0.1mm23심(투과형 투광기는 2심) 내굴곡성 캡타이어 케이블 2m가 부속되어 있습니다.
(주6) : 안전 용도의 경우는 전체 길이 30m 미만으로 해 주십시오.
한정 반사형(확산광 타입)
종류 | 한정 반사형 (확산광 타입) | ||||||
---|---|---|---|---|---|---|---|
플랫 ON | |||||||
형 식 명 (주2) | 입광 시 ON | EX-14A(-PN) | |||||
비입광 시 ON | EX-14B(-PN) | ||||||
적합 규제 | ・EMC 지령:EN60947-5-2 ・RoHS 지령 ・ISO13849-1 (카테고리1, PLc)(주3) | ||||||
인증 | UL 인증(주4) | ||||||
검출 거리 | 2~25mm(주5) (중심 10mm) | ||||||
최소 검출 물체 | ø0.1mm 동소선 (설정 거리 10mm에서) | ||||||
응차 (히스테리시스) | 동작 거리의 15% 이하(주5) | ||||||
반복 정밀도 (검출 축에 직각 방향) | 0.1mm 이하 | ||||||
전원 전압 | 12~24V DC±10% 리플 P-P10% 이하 | ||||||
소비 전류 | 13mA 이하 | ||||||
출력 | <NPN 출력 타입> NPN 트랜지스터 · 오픈 컬렉터 ・최대 유입 전류 : 50mA ・인가 전압 : 30V DC 이하(출력-0V 간) ・잔류 전압 : 2V 이하(유입 전류 50mA에서) 1V 이하(유입 전류 16mA에서) <PNP 출력 타입> PNP 트랜지스터 · 오픈 컬렉터 ・최대 유출 전류 : 50mA ・인가 전압 : 30V DC 이하(출력-+V 간) ・잔류 전압 : 2V 이하(유출 전류 50mA에서) 1V 이하(유출 전류 16mA에서) | ||||||
단락 보호 | 장착 | ||||||
응답 시간 | 0.5ms 이하 | ||||||
동작 표시등 | 주황색 LED(출력 ON 시 점등) | ||||||
입광 표시등 | - | ||||||
안정 표시등 | 녹색 LED (안정 입광 시, 안정 비입광 시 점등) | ||||||
내 환 경 성 | 보호 구조 | IP67(IEC) | |||||
사용 주위 온도 | -25~+55℃(단, 결로 및 결빙되지 않을 것), 보관 시 : -30~+70℃ | ||||||
사용 주위 습도 | 35~85%RH, 보관 시 : 35~85%RH | ||||||
사용 주위 조도 | 백열 램프 : 수광면 조도 3,000ℓx 이하 | ||||||
내전압 | AC 1,000V 1분간 충전부 전체 · 케이스 간 | ||||||
절연 저항 | DC 250V 메가에서 20MΩ 이상 충전부 전체 · 케이스 간 | ||||||
내진동 | 내구 10~500Hz 복진폭 3mm(MAX.20G) XYZ 각 방향 2시간 | ||||||
내충격 | 내구 500m/s2(약 50G) XYZ 각 방향 3회 | ||||||
투광 소자 | 적색 LED(발광 피크 파장 : 680nm, 변조식) | ||||||
재질 | 케이스 : 폴리알리레이트, 렌즈 : 폴리알리레이트 | ||||||
케이블(주6) | 0.1mm2 3심 캡타이어 케이블 2m 부속 | ||||||
케이블 연장 | 0.3mm2 이상의 케이블로 전체 길이 50m까지 연장 가능(주7) | ||||||
질량 | 본체 질량 : 약 20g 포장 질량 : 약 40g | ||||||
부속품 | 설치 나사: 1세트 |
(주1) : 지정하지 않은 측정 조건은 사용 주위 온도=+23℃입니다.
(주2) : 형식명 끝에 "-PN"이 표기된 기종은 PNP 출력 타입입니다.
(주3) : 2021년 12월 생산분부터 적합.
(주4) : 케이블 5m 타입 제외.
(주5) : 한정 반사형의 검출 거리 및 응차는 백색 무광택지(50×50mm)에 대한 값입니다.
(주6) : 내굴곡 케이블 타입(형식명 끝에 "-R"이 표기된 기종)에는 0.1mm23심(투과형 투광기는 2심) 내굴곡성 캡타이어 케이블 2m가 부속되어 있습니다.
(주7) : 안전 용도의 경우는 전체 길이 30m 미만으로 해 주십시오.
투과형 · 동작 변환 스위치 중계식
종류 | 투과형 · 동작 변환 스위치 중계식 | ||||
---|---|---|---|---|---|
플랫 ON | 사이드 ON | 플랫 ON | 사이드 ON | ||
형 식 명 | 입광 시 ON | EX-15 (주2) | EX-15E (주2) | EX-17 (주2) | EX-17E (주2) |
비입광 시 ON | |||||
적합 규제 | RoHS 지령 | ||||
인증 | UL 인증(주3) | ||||
검출 거리 | 150mm | 500mm | |||
최소 검출 물체 | ø1mm 불투명체 (완전 차광 물체) (투 · 수광기 설정 거리 150mm에서) | ø2mm 불투명체 (완전 차광 물체) (투 · 수광기 설정 거리 500mm에서) | |||
응차 (히스테리시스) | - | ||||
반복 정밀도 (검출 축에 직각 방향) | 0.05mm 이하 | ||||
전원 전압 | 12~24V DC±10% 리플 P-P10% 이하 | ||||
소비 전류 | 25mA 이하 | ||||
출력 | NPN 트랜지스터 · 오픈 컬렉터 ・최대 유입 전류 : 100mA ・인가 전압 : 30V DC 이하(출력-0V 간) ・잔류 전압 : 2V 이하(유입 전류 100mA에서) 1V 이하(유입 전류 16mA에서) | ||||
단락 보호 | 장착 | ||||
응답 시간 | 0.5ms 이하 | ||||
동작 표시등 | 주황색 LED(출력 ON 시 점등) 중계부에 장착 | ||||
입광 표시등 | 주황색 LED(입광 시 점등) 센서부(수광기)에 장착 | ||||
안정 표시등 | 녹색 LED (안정 입광 시, 안전 차광 시 점등) 센서부(수광기)에 장착 | ||||
내 환 경 성 | 보호 구조 | IP67(IEC) | |||
사용 주위 온도 | -25~+55℃(단, 결로 및 결빙되지 않을 것), 보관 시 : -30~+70℃ | ||||
사용 주위 습도 | 35~85%RH, 보관 시 : 35~85%RH | ||||
사용 주위 조도 | 백열 램프 : 수광면 조도 3,000ℓx 이하 | ||||
내전압 | AC 1,000V 1분간 충전부 전체 · 케이스 간 | ||||
절연 저항 | DC 250V 메가에서 20MΩ 이상 충전부 전체 · 케이스 간 | ||||
내진동 | 내구 10~500Hz 복진폭 3mm(MAX.20G) XYZ 각 방향 2시간 | ||||
내충격 | 내구 500m/s2(약 50G) XYZ 각 방향 3회 | ||||
투광 소자 | 적색 LED(발광 피크 파장 : 680nm, 변조식) | ||||
재질 | 케이스 : 폴리알리레이트 렌즈 : 폴리알리레이트 중계부 : 폴리알리레이트 | ||||
케이블 | 0.2mm2 3심 캡타이어 케이블 2m 부속 (중계부 이후) (센서부와 중계부 간은 0.5m) | ||||
케이블 연장 | 0.3mm2 이상의 케이블로 전체 길이 100m까지 연장 가능 | ||||
질량 | 본체 질량 : 각각 약 55g 포장 질량 : 약 80g | ||||
부속품 | 설치 나사 : 1세트 조정 드라이버 : 1개 |
(주1) : 지정하지 않은 측정 조건은 사용 주위 온도=+23℃입니다.
(주2) : 입광 시 ON/차광 시 ON을 변환 스위치로 선택 가능합니다.
(주3) : 케이블 5m 타입 제외.
------------------------------ Tab6 showing ------------------------------
치수도
- 단위mm
EX-11A□ EX-11B□
EX-13A□ EX-13B□
EX-19A□ EX-19B□
센서
EX-11EA□ EX-11EB□
EX-13EA□ EX-13EB□
EX-19EA□ EX-19EB□
센서
EX-15
EX-17
센서
EX-15E
EX-17E
센서
EX-14A□
EX-14B□
센서
MS-EX10-1
센서 설치 브래킷(별매)
재질: SPCC(유니크롬 도금)
M2(길이 4mm) 냄비 나사 2개 부속
장착도
그림은 EX-14□에 설치한 경우입니다.
MS-EX10-2
센서 설치 브래킷(별매)
재질: SPCC(유니크롬 도금)
M2(길이 8mm) 냄비 나사 2개 부속
장착도
그림은 EX-11E□, EX-13E□에 설치한 경우입니다.
MS-EX10-3
센서 설치 브래킷(별매)
재질: SPCC(유니크롬 도금)
M2(길이 4mm) 냄비 나사,
M2(길이 8mm) 냄비 나사(SUS304) 각 2개 부속
장착도
그림은 EX-14□에 설치한 경우입니다.
MS-EX10-11
센서 설치 브래킷(별매)
재질: SUS304
M2(길이 4mm) 냄비 나사(SUS304)2개 부속
장착도
그림은 EX-14□에 설치한 경우입니다.
MS-EX10-12
센서 설치 브래킷(별매)
재질: SUS304
M2(길이 8mm) 냄비 나사(SUS304) 2개 부속
장착도
그림은 EX-11E□, EX-13E□에 설치한 경우입니다.
MS-EX10-13
센서 설치 브래킷(별매)
재질: SUS304
M2(길이 4mm) 냄비 나사(SUS304),
M2(길이 8mm) 냄비 나사(SUS304) 각 2개 부속
장착도
그림은 EX-14□에 설치한 경우입니다.
------------------------------ Tab7 showing ------------------------------
회로・연결
EX-11□ EX-13□ EX-19□ EX-14□
NPN 출력 타입
입・출력 회로도
(주1) : 출력은 투과형 투광기에는 장착되어 있지 않습니다.
기호・・・
D1: 전원 역연결 보호용 다이오드
D2: 출력 역연결 보호용 다이오드
ZD: 서지 전압 흡수용 제너 다이오드
Tr : NPN 출력 트랜지스터
연결도
(주1) : 흑색 리드선은 투과형 투광기에는 장착되어 있지 않습니다.
EX-11□-PN EX-13□-PN EX-19□-PN EX-14□-PN
PNP 출력 타입
입・출력 회로도
(주1) : 출력은 투과형 투광기에는 장착되어 있지 않습니다.
기호・・・
D1: 전원 역연결 보호용 다이오드
D2: 출력 역연결 보호용 다이오드
ZD: 서지 전압 흡수용 제너 다이오드
Tr : PNP 출력 트랜지스터
연결도
(주1) : 흑색 리드선은 투과형 투광기에는 장착되어 있지 않습니다.
EX-15□ EX-15E□ EX-17□ EX-17E□
NPN 출력 타입
입・출력 회로도
기호・・・
D1: 전원 역연결 보호용 다이오드
D2: 출력 역연결 보호용 다이오드
ZD: 서지 전압 흡수용 제너 다이오드
Tr : NPN 출력 트랜지스터
연결도
------------------------------ Tab8 showing ------------------------------
검출 특성
(각 그래프는 대표 예입니다.)

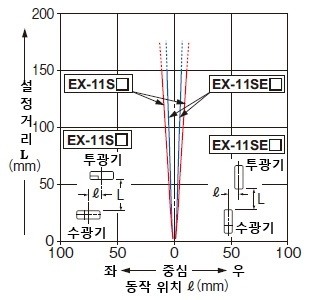

EX-11□ EX-11E□ EX-15□ EX-15E□
투과형
※사이드 ON 타입(EX-□E□)의 광학 특성
사이드 ON 타입의 광학 특정으로 인해 아래 그림처럼 여러 개의 센서를 광축이 교차하듯이 설치한 경우에는 검출에 영향을 미칠 가능성이 있으므로 주의하십시오.

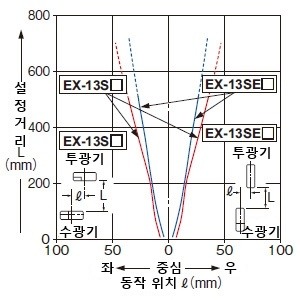

EX-13□ EX-13E□ EX-17□ EX-17E□
투과형

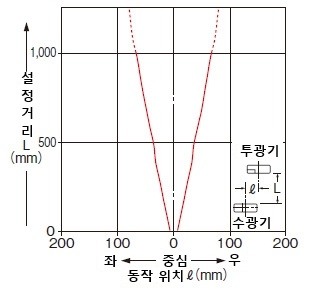

EX-19□
투과형
EX-19E□
투과형
EX-14□
한정 반사형
검출 영역 특성
명도 - 검출 거리 특성
재질(50×50mm) - 검출 거리 특성
------------------------------ Tab9 showing ------------------------------
사용상의 주의
- 본 제품을 인체를 직접 검출하는 용도로 사용하지 마십시오. 사망 또는 중상을 입을 우려가 있습니다.
- EX-15□/EX-17□을 인체를 직접 검출하는 용도 및 인체를 간접적으로 보호하는 용도로 사용하지 마십시오. 사망 또는 중상을 입을 우려가 있습니다.
- 안전 용도의 인체 검출이 필요한 경우에는 OSHA, ANSI 및 IEC 등 각국의 안전 용도의 인체 검출에 관한 법률 및 규격에 적합한 제품을 사용해 주십시오.
- 본 제품은 대상물을 검출하는 것으로서, 사고 방지 등 안전 확보를 목적으로 한 제어 기능을 가지지 않습니다.
- 본 제품은 국제 규격 ISO 13849-1(카테고리1, PLc)에 적합하며, 인체 간접 보호용 검출 장치로 사용할 수 있습니다.(EX-15□/EX-17□ 제외)
- 본 제품을 안전 시스템의 일부로 사용하는 경우는 안전에 관한 주의 사항을 정리한 'EX-10 시리즈 사용자 매뉴얼'을 확인한 후 사용해 주십시오. 'EX-10 시리즈 사용자 매뉴얼'에서는 안전 시스템의 일부로 사용하는 경우 인체에 미치는 위해, 재산상의 손해를 방지하기 위해 반드시 지켜야 할 사항을 설명하고 있습니다. 'EX-10 시리즈 사용자 매뉴얼'은 아래에서 다운로드해 주십시오.
>>'EX-10 시리즈 사용자 매뉴얼' 다운로드
설치
- 설치부에 탭을 낼 경우(단위:mm)
조임 토크는 0.2N・m 이하로 하십시오.
- 부속된 나사, 너트를 사용하는 경우(단위:mm)
조임 토크는 0.2N・m 이하로 하십시오.
동작 변환 스위치 [EX-15□, EX-15E□, EX-17□ 및 EX-17E□에 한함]
동작 변환 스위치 | 내 용 |
---|---|
동작 변환 스위치를 시계 방향으로 완전히 돌린 상태(L 측)에서 입광 시 ON으로 설정됩니다. | |
동작 변환 스위치를 반시계 방향으로 완전히 돌린 상태(D 측)에서 차광 시 ON으로 설정됩니다. |
기타
- 전원 투입 시의 과도적 상태(50ms)를 피해 사용하십시오.
- 케이블을 과도하게 구부리거나 인장 응력을 인가하면 내부 리드선이 단선될 수 있으므로 주의하십시오.
