기본 정보
업그레이드 된 친환경적인 센서
UL,CE,UKCA를 취득했습니다.
UL : RECOGNITION 인정
특징
- CX-400 시리즈의 특징
- 투과형 [CX-41□]의 특징
- 미러 반사형 [CX-48□/49□]의 특징
- 확산 반사형 [CX-42□]의 특징
- 거리 설정 반사형 [CX-44□]의 특징
- 한정 반사형[CX-46□]의 특징
CX-400 시리즈의 특징
환경 부하를 더욱 절감
소비 전력 최대 60％ 절약
CX-400 시리즈는 독자적인 전용 설계를 통해 업그레이드로 기종 평균 44%, 최대 60%의 소비 전력 절감. 에너지 절약, CO2 절약에 도움되는 친환경 센서입니다.
노이즈에 더욱 강하도록
인버터 대책 강화
노이즈에 강한 CX-400 시리즈를 더욱 강화하였습니다. 피크 파장을 최적으로 시프트한 인버터 대책 회로를 탑재하여 인버터광 및 고압 인버터 모터의 고주파 노이즈 등에 보다 강해졌습니다.
출력 단락에 보다 강하도록
배선의 역연결 보호 강화
출력 회로의 역연결 보호를 강화하여 전원선 및 출력선의 배선 실수로 인한 센서 고장을 방지합니다.
기름 및 냉각제에 강한 [CX-41□/42□/49□]
투과형, 미러 반사형(CX-48□ 제외), 확산 반사형의 렌즈 재질은 냉각제 등에 강한 아크릴을 채택. 오일 미스트가 비산하는 금속 가공 기계 주변에 설치해도 안전합니다. 보호 구조 IP67(IEC)도 실현했습니다.
| 시험유 | JIS 규격 | 상품명 |
|---|---|---|
| 윤활유 | - | Velocity Oli No.3 |
| 불수용성 절삭유 | 2종 5호 | Daphnecut AS-30D |
| 2종 11호 | Yushiron Oil No.2ac(주1) | |
| 수용성 절삭유 | W1종 1호 | Yushiron Lubic HWC68(주1) |
| W2종 1호 | Yushiroken S50N(주1) |
1,000시간 / 침적(수심 0m) / 절연 저항 20MΩ/250V
(주1) : Yushiron 및 Yushiroken은 Yushiro Chemical Industry Co., Ltd.의 등록상표입니다.
에탄올에 강한 [CX-44□/48□]
전면 커버 및 표시 커버 재질은 에탄올에 강한 폴리카보네이트를 채택하여, 에탄올 세정액을 발포하는 식품 가공 기계 주위에 설치해도 안전합니다. 보호 구조 IP67(IEC)도 실현했습니다.
주의: CX-48□에 부속된 반사 미러에는 세정액이 닿지 않도록 설치하십시오.
물과 먼지에 강한 [CX-400 시리즈]
보호 구조 IP67(IEC)이므로, 물과 먼지가 많은 현장에서도 사용할 수 있습니다.
주의: 검출 중에 물이 닿으면 물을 검출하는 경우가 있습니다.
여러 가지 상황에 사용할 수 있는 뛰어난 검출 능력
독자적인 광학계와 전용 설계의 전자 회로를 통해 0.4mm(명함 1장분)의 단차 및 10μm의 초슬림 필름도 안정적으로 검출할 수 있습니다. 또한 고휘도의 적색 스폿광 타입은 검출 위치를 한눈에 알 수 있습니다.
불필요한 요소를 철저하게 생략하여 환경 부하를 크게 저감
CX-400 시리즈는 3가지 길이의 케이블 외에도 간단한 포장을 채택하여 폐기물을 줄였습니다. 또한 유해한 가스가 발생하지 않는 폴리에틸렌제 비닐을 사용했습니다.
투과형 [CX-41□]의 특징
적외광의 강력 빔 [CX-412/413]
뛰어난 투과력으로 포장물 안 내용물 검지 등의 용도에도 사용할 수 있습니다.
주의: 투과력을 이용하여 검출할 때는 반드시 실제 기기로 확인하십시오.
먼지 및 오염에 강한 [CX-412/413]
광원에 적외광을 채택하여 적외광 타입에 비해 먼지와 오염에 강합니다.
상호 간섭에 강한 투과형 [CX-411]
적색광을 광원으로 하는 CX-411은 간섭 방지 필터(별매)를 장착하여 상호 간섭을 방지할 수 있어, 2대 밀착 설치가 가능합니다.
미러 반사형 [CX-48□/49□]의 특징
여유로운 검출 거리 5m[CX-493]
광축 조정이 간편한 적색광 타입으로 5m의 장거리 검출 가능. 입구폭이 넓은 자동 셔터 등에도 사용할 수 있습니다.
경면체를 안정 검출하는 [CX-491]
편광 필터를 내장하고 있어, 경면체도 안정적으로 검출할 수 있습니다.
2대 밀착 설치 가능 [CX-49□/48□]
자동 간섭 방지 기능으로 2대까지 밀착 설치할 수 있습니다.
투명체 검출 전용 타입 [CX-48□]
독자적인 광학계와 투명체 검출 전용 회로를 통해 기존 기종보다 얇은 투명체도 안정적으로 검출할 수 있습니다.
CX-48□로 검출 가능한 각종 투명체(대표 예)
| 검출 물체 | 검출 물체 크기 | |
|---|---|---|
| 판 유리 | □ 50mm | t=0.7mm |
| 원통 유리 | ø50mm ℓ=50mm | t=1.3mm |
| 아크릴판 | □ 50mm | t=1.0mm |
| 스티롤(플로피 케이스) | □ 50mm | t=0.9mm |
| 식품 포장용 랩 | □ 50mm | t=10μm |
| 담배 케이스 필름 | □ 50mm | t=20μm |
| 비닐봉투 | □ 50mm | t=30μm |
| 페트병(500mℓ) | ø66mm | |
반사 미러 설정 거리
CX-481 : 300～500mm, CX-482 : 1~2m
CX-483 : 500～1,000mm
[반사 미러 RF-230・최적 상태에서(주1)]
검출 물체의 투과 위치가 센서와 반사 미러의 중앙인 경우
ℓ : 원통 유리의 길이
t : 검출 물체의 두께
(주1) : 최적 상태란, 검출 물체가 없는 상태에서 안정 표시등이 점등하는 레벨로 감도를 설정한 상태입니다.
확산 반사형 [CX-42□]의 특징
고휘도 스폿광으로 광축 조정이 간단한 [CX-423]
시인성이 좋은 고휘도 적색 LED 스폿광으로 검출 위치를 한눈에 알 수 있습니다.
또한 설정 거리 100mm에서 소스폿 약 ø2mm, 설정 거리 200mm에서 소스폿 약 ø5mm 실현. 미세한 워크도 검출 가능합니다.
볼륨 조정 공수를 절감하는 [CX-42□]
검출 거리의 차이에 따른 풍부한 라인업. 최적의 볼륨 조정을 간단히 실행할 수 있습니다.
2대 밀착 설치 가능 [CX-42□]
자동 간섭 방지 기능으로 2대까지 밀착 설치가 가능합니다.
거리 설정 반사형 [CX-44□]의 특징
※거리 최대 시
고정밀도 타입 [CX-441/444]
응차 2% 이하, 단 0.4mm의 단차 검출 가능
뛰어난 광학계를 통해 기존 제품 대비 약 2.5배의 검출 능력을 발휘합니다. 0.4mm의 미세한 단차에서도 검출할 수 있습니다.

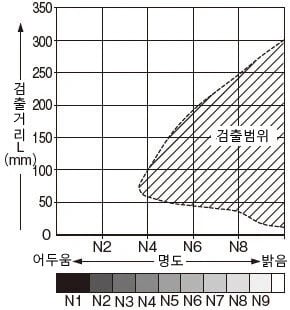

색의 영향을 쉽게 받지 않음
백색, 흑색 워크에 관계 없이 거의 동일한 거리에서 검출할 수 있습니다. 색이 다른 워크가 지나가는 라인에서도 작업 변경 시 볼륨 조정이 필요 없습니다.
용도에 따라 선택할 수 있는 2종류의 스폿 지름
미세한 워크 검출에 최적인 소스폿 타입과, 구멍이나 플래핑이 많은 워크에도 대응할 수 있는 라지 스폿 타입을 준비했습니다.
※CX-444는 검출 거리 100mm까지 지원합니다.
밝은 스폿광으로 광축 조정이 편리한 [CX-44□]
밝고 시인성이 뛰어난 고휘도 적색 스폿광으로 검출 위치를 한눈에 알 수 있습니다. 또한 CX-441은 소스폿 약 ø2mm로, 미세한 워크도 검출 가능합니다.
미세 검출에도 대응 가능한 [CX-44□]
다회전 볼륨을 장착하여 까다로운 거리 설정을 간단히 실행할 수 있습니다.
자동 간섭 방지 기능 장착 [CX-44□]
자동 간섭 방지 기능으로 상호 간섭을 방지합니다.
BGS/FGS 기능으로 까다로운 설정도 간편하게! [CX-44□]
＜BGS 기능을 편리하게 사용하는 사례＞
■배경이 없는 경우
워크와 배경 물체가 떨어진 경우
배경색이 변하거나 사람이 지나가도 오동작하지 않습니다.
＜FGS 기능을 편리하게 사용하는 사례＞
■배경 물체가 있는 경우
워크와 배경 물체가 밀착한 경우
워크에 광택이나 굴곡이 있는 경우
컨베이어 위에 있는 워크는 광택, 색, 요철에 영향을 받지 않습니다.
주의: FGS 기능은 반드시 컨베이어 등의 배경 물체가 있는 상태에서 사용하십시오.
한정 반사형 [CX-46□]의 특징
※기본 타입은 동작 변환 스위치, 감도 볼륨을 장착하지 않았습니다. 케이블 길이는 0.5m입니다.
라인스폿으로 워크를 안정 검출 [CX-46□-C05]

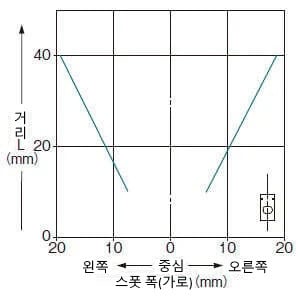

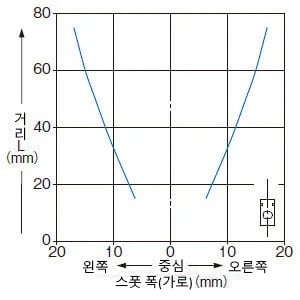

한정 반사형 스폿 사이즈 약 5×30mm※ 실현 ※대표 예
워크에 구멍이 있거나 표면에 요철이 있어도 안정적으로 검출합니다.
간단 설치:
감도 조정이 필요 없어 M3 나사(별도로 준비)로 2점 고정
안정 검출:
특수 광학 설계로 색의 영향을 쉽게 받지 않으므로, 동일한 라인에 여러 가지 색의 워크가 지나가는 경우에도 안정적으로 검출 가능
2대 밀착 설치 가능 [CX-46□-C05]
자동 간섭 방지 기능으로 2대까지 밀착 설치가 가능합니다.
------------------------------ Tab2 showing ------------------------------
용도
스태커 크레인 궤도 내의 물건 낙하 검출
광택이 있는 배경의 영향을 받지 않고 작은 워크 검출. FGS 기능 사용
얇은 비스킷 검출
얇은 워크도 안정적으로 검출합니다. FGS 기능 사용.
색이 다른 워크의 통과 확인
워크 색의 차이 및 배경의 영향을 받지 않습니다. BGS 기능 사용
기판 검출
라인 스폿이므로 기판에 굴곡이나 구멍이 있어도 영향을 잘 받지 않고 안정된 검출이 가능합니다.
기판 검출
또한 한정 반사용이므로 배경 물체나 기판색의 영향을 잘 받지 않고 안정된 검출이 가능합니다.
------------------------------ Tab3 showing ------------------------------
주문 가이드
표준 타입
| 종류 | 형상 | 검출 거리 | 형식명(주1) | 출력 동작 | 투광 소자 | ||
|---|---|---|---|---|---|---|---|
| NPN 출력 | PNP 출력 | ||||||
| 투 과 형 |
| 10m | CX-411 | CX-411-P | 입광 시 ON/ 비입광시 ON 변환 스위치로 선택 | 적색 LED | |
| 장거리 | 15m | CX-412 | CX-412-P | 적외 LED | |||
| 30m | CX-413 | CX-413-P | |||||
| 미 러 반 사 형 | 편광 필터 장착 |
| 3m(주2) | CX-491 | CX-491-P | 적색 LED | |
| 장거리 | 5m(주2) | CX-493 | CX-493-P | ||||
| 투명체 검출용 | 50~500mm(주2) | CX-481 | CX-481-P | 적외 LED | |||
| 50~1,000mm(주2) | CX-483 | CX-483-P | |||||
| 0.1~2m(주2) | CX-482 | CX-482-P | |||||
| 확 산 반 사 형 |
| 100mm | CX-424 | CX-424-P | 적외 LED | ||
| 300mm | CX-421 | CX-421-P | |||||
| 800mm | CX-422 | CX-422-P | |||||
| 협시야 |
| 70~300mm | CX-423 | CX-423-P | 적색 LED | ||
| 거 리 설 정 반 사 형 | 소스폿 |
| 2~50mm (거리 설정 범위 : 20~50mm) | CX-441 | CX-441-P | 검출 시 ON/ 비검출시 ON 변환 스위치로 선택 | 적색 LED |
| 2~50mm [거리 설정 50mm 시] | CX-444 | CX-444-P | |||||
| 15~100mm [거리 설정 100mm 시] (거리 설정 범위 : 20~100mm) | |||||||
| 20~300mm (거리 설정 범위 : 40~300mm) | CX-442 | CX-442-P | |||||
주의: 설치 브래킷은 설치 방법에 맞춰 선택할 수 있도록 센서 본체에는 부속되어 있지 않습니다. 별도로 판매하는 센서 설치 브래킷을 구입해 주십시오.
(주1) : 투과형의 명판에 기재된 형식명에 "E" 기호가 있는 기종은 투광기, "D" 기호가 있는 기종은 수광기입니다.
(주2) : 미러 반사형의 검출 거리는 반사 미러 RF-230에 대한 값입니다. 또한 검출 거리는 검출 물체 검출 가능 범위를 나타냅니다.

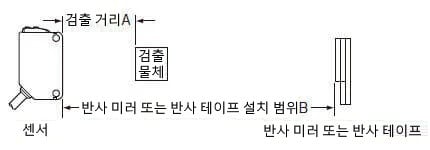

아래 표에서 검출 거리A는 검출 물체의 형상 등에 의해 변할 수 있습니다. 반드시 실제 검출 물체로 동작 확인을 해 주십시오.
| CX-491□ | CX-493□ | CX-481□ | CX-483□ | CX-482□ | |
|---|---|---|---|---|---|
| A | 0~3m | 0~5m | 50~500mm | 50~1,000mm | 0.1~2m |
| B | 0.1~3m | 0.1~5m | 100~500mm | 100~1,000mm | 0.8~2m |
기본 타입
동작 변환 스위치, 감도 볼륨을 장착하고 있지 않습니다. 케이블 길이는 0.5m입니다.
| 종류 | 형상 | 검출 거리 | 형식명(주1) | 출력 동작 | 투광 소자 | ||
|---|---|---|---|---|---|---|---|
| NPN 출력 | PNP 출력 | ||||||
| 한 정 반 사 형 |
| 10~40mm (중심 23mm) (주1) | CX-461A-C05 | CX-461A-P-C05 | 입광 시 ON | 적색 LED | |
| CX-461B-C05 | CX-461B-P-C05 | 비입광 시 ON | |||||
| 10~70mm (중심 40mm) (주1) | CX-462A-C05 | CX-462A-P-C05 | 입광 시 ON | ||||
| CX-462B-C05 | CX-462B-P-C05 | 비입광 시 ON | |||||
주의: 설치 브래킷은 설치 방법에 맞춰 선택할 수 있도록 센서 본체에는 부속되어 있지 않습니다. 별도로 판매하는 센서 설치 브래킷을 구입해 주십시오.
(주1) : 검출 거리 및 응차는 백색 무광택지(100×100mm)에 대한 값입니다.
케이블 길이 5m 타입
케이블 길이 5m 타입(표준 사양은 2m, 기본 타입은 0.5m)을 준비했습니다.
형식명 끝에 "-C5"를 표기하여 주문해 주십시오(단, CX-44□ 및 기본 타입은 제외).
(예)
CX-411-P의 케이블 길이 5m 타입은 "CX-411-P-C5"
M8 커넥터 타입, M12 중계 커넥터 타입
M8 커넥터 타입 및 M12 중계 커넥터 타입을 준비했습니다.
형식명 끝에 M8 커넥터 타입은 "-Z", M12 중계 커넥터 타입은 "-J"를 표기하여 주문해 주십시오.
(단, CX-44□에는 M12 중계 커넥터 타입을 준비하지 않았습니다. 기본 타입은 제외)
(예)
CX-411-P의 M8 커넥터 타입은 "CX-411-P-Z"
CX-411-P의 M12 중계 커넥터 타입은 "CX-411-P-J"
- 연결 케이블(투과형은 2개 필요합니다)
| 종류 | 형식명 | 케이블 길이 | 내용 | |
|---|---|---|---|---|
| M8 커넥터 타입용 | 스트레이트 타입 | CN-24A-C2 | 2m | 전기종 사용 가능 |
| CN-24A-C5 | 5m | |||
| 엘보 타입 | CN-24AL-C2 | 2m | ||
| CN-24AL-C5 | 5m | |||
| M12 중계 커넥터 타입용 | 2심 | CN-22-C2 | 2m | 투과형의 투광기용 (2심) |
| CN-22-C5 | 5m | |||
| 4심 | CN-24-C2 | 2m | 전기종 사용 가능 | |
| CN-24-C5 | 5m | |||
CN-24A-C2
CN-24A-C5
CN-24AL-C2
CN-24AL-C5
CN-22-C2, CN-22-C5
CN-24-C2, CN-24-C5
반사 미러가 없는 타입
NPN 출력 타입: CX-491-Y, CX-493-Y, CX-491-J-Y
PNP 출력 타입: CX-493-P-Y
타입별 품번 일람표
표준 타입
※회색으로 표시된 품번은 수주 종료(예정)품입니다.
| 종류 | 표준 타입 (케이블 길이 2m) | 케이블 길이 0.5m 타입 | 케이블 길이 5m 타입 | M8 커넥터 타입 | M12 중계 커넥터 타입 | ||
|---|---|---|---|---|---|---|---|
| 투 과 형 | NPN 출력 | CX-411 | CX-411-C05 | CX-411-C5 | CX-411-Z | CX-411-J | |
| PNP 출력 | CX-411-P | CX-411-P-C05 | CX-411-P-C5 | CX-411-P-Z | CX-411-P-J | ||
| NPN 출력 | CX-412 | CX-412-C05 | CX-412-C5 | CX-412-Z | CX-412-J | ||
| PNP 출력 | CX-412-P | CX-412-P-C05 | CX-412-P-C5 | CX-412-P-Z | CX-412-P-J | ||
| NPN 출력 | CX-413 | CX-413-C05 | CX-413-C5 | CX-413-Z | CX-413-J | ||
| PNP 출력 | CX-413-P | CX-413-P-C05 | CX-413-P-C5 | CX-413-P-Z | CX-413-P-J | ||
| 미 러 반 사 형 | NPN 출력 | CX-481 | CX-481-C05 | CX-481-C5 | CX-481-Z | CX-481-J | |
| PNP 출력 | CX-481-P | CX-481-P-C05 | CX-481-P-C5 | CX-481-P-Z | CX-481-P-J | ||
| NPN 출력 | CX-482 | CX-482-C05 | CX-482-C5 | CX-482-Z | CX-482-J | ||
| PNP 출력 | CX-482-P | CX-482-P-C05 | CX-482-P-C5 | CX-482-P-Z | CX-482-P-J | ||
| NPN 출력 | CX-483 | CX-483-C05 | CX-483-C5 | CX-483-Z | CX-483-J | ||
| PNP 출력 | CX-483-P | CX-483-P-C05 | CX-483-P-C5 | CX-483-P-Z | CX-483-P-J | ||
| NPN 출력 | CX-491 | CX-491-C05 | CX-491-C5 | CX-491-Z | CX-491-J | ||
| PNP 출력 | CX-491-P | CX-491-P-C05 | CX-491-P-C5 | CX-491-P-Z | CX-491-P-J | ||
| NPN 출력 | CX-493 | CX-493-C05 | CX-493-C5 | CX-493-Z | CX-493-J | ||
| PNP 출력 | CX-493-P | CX-493-P-C05 | CX-493-P-C5 | CX-493-P-Z | CX-493-P-J | ||
| 반사 미러 없음 | NPN 출력 | CX-491-Y | CX-491-C05-Y | CX-491-C5-Y | CX-491-Z-Y | CX-491-J-Y | |
| PNP 출력 | CX-491-P-Y | CX-491-P-C05-Y | CX-491-P-C5-Y | CX-491-P-Z-Y | CX-491-P-J-Y | ||
| NPN 출력 | CX-493-Y | CX-493-C05-Y | CX-493-C5-Y | CX-493-Z-Y | CX-493-J-Y | ||
| PNP 출력 | CX-493-P-Y | CX-493-P-C05-Y | CX-493-P-C5-Y | CX-493-P-Z-Y | CX-493-P-J-Y | ||
| 확 산 반 사 형 | NPN 출력 | CX-421 | CX-421-C05 | CX-421-C5 | CX-421-Z | CX-421-J | |
| PNP 출력 | CX-421-P | CX-421-P-C05 | CX-421-P-C5 | CX-421-P-Z | CX-421-P-J | ||
| NPN 출력 | CX-422 | CX-422-C05 | CX-422-C5 | CX-422-Z | CX-422-J | ||
| PNP 출력 | CX-422-P | CX-422-P-C05 | CX-422-P-C5 | CX-422-P-Z | CX-422-P-J | ||
| NPN 출력 | CX-423 | CX-423-C05 | CX-423-C5 | CX-423-Z | CX-423-J | ||
| PNP 출력 | CX-423-P | CX-423-P-C05 | CX-423-P-C5 | CX-423-P-Z | CX-423-P-J | ||
| NPN 출력 | CX-424 | CX-424-C05 | CX-424-C5 | CX-424-Z | CX-424-J | ||
| PNP 출력 | CX-424-P | CX-424-P-C05 | CX-424-P-C5 | CX-424-P-Z | CX-424-P-J | ||
| 거 리 설 정 반 사 형 | NPN 출력 | CX-441 | - | - | CX-441-Z | - | |
| PNP 출력 | CX-441-P | - | - | CX-441-P-Z | - | ||
| NPN 출력 | CX-442 | - | - | CX-442-Z | - | ||
| PNP 출력 | CX-442-P | - | - | CX-442-P-Z | - | ||
| NPN 출력 | CX-443 | - | - | CX-443-Z | - | ||
| PNP 출력 | CX-443-P | - | - | CX-443-P-Z | - | ||
| NPN 출력 | CX-444 | - | - | CX-444-Z | - | ||
| PNP 출력 | CX-444-P | - | - | CX-444-P-Z | - | ||
기본 타입
※회색으로 표시된 품번은 수주 종료(예정)품입니다.
※기본 타입은 표준 사양품(케이블 길이 0.5m)만 있습니다.
| 종류 | 기본 타입 (케이블 길이 0.5m) | |
|---|---|---|
| 투 과 형 | NPN 출력 | CX-411A-C05 |
| CX-411B-C05 | ||
| PNP 출력 | CX-411A-P-C05 | |
| CX-411B-P-C05 | ||
| NPN 출력 | CX-412A-C05 | |
| CX-412B-C05 | ||
| PNP 출력 | CX-412A-P-C05 | |
| CX-412B-P-C05 | ||
| 미 러 반 사 형 | NPN 출력 | CX-491A-C05-Y |
| CX-491B-C05-Y | ||
| PNP 출력 | CX-491A-P-C05-Y | |
| CX-491B-P-C05-Y | ||
| 한 정 반 사 형 | NPN 출력 | CX-461A-C05 |
| CX-461B-C05 | ||
| PNP 출력 | CX-461A-P-C05 | |
| CX-461B-P-C05 | ||
| NPN 출력 | CX-462A-C05 | |
| CX-462B-C05 | ||
| PNP 출력 | CX-462A-P-C05 | |
| CX-462B-P-C05 | ||
부속품을 별도로 구매할 경우
RF-230(반사 미러)
------------------------------ Tab4 showing ------------------------------
옵션
| 품명 | 형식명 | 슬릿 크기 | 검출 거리 | 최소 검출 물체 | |||
|---|---|---|---|---|---|---|---|
| 슬릿 | 센서 | 한쪽 장착 시 | 양쪽 장착 시 | 한쪽 장착 시 | 양쪽 장착 시 | ||
| 원형 슬릿 (투과형 전용) | OS-CX-05 | CX-411□ | ø0.5mm | 400mm | 20mm | ø12mm | ø0.5mm |
| CX-412□ | 600mm | 30mm | |||||
| CX-413□ | 1,200mm | 60mm | |||||
| OS-CX-1 | CX-411□ | ø1mm | 900mm | 100mm | ø12mm | ø1mm | |
| CX-412□ | 1.35m | 150mm | ø1.5mm | ||||
| CX-413□ | 2.7m | 300mm | |||||
| OS-CX-2 | CX-411□ | ø2mm | 2m | 400mm | ø12mm | ø2mm | |
| CX-412□ | 3m | 600mm | ø3mm | ||||
| CX-413□ | 6m | 1,200mm | |||||
| 각형 슬릿 (투과형 전용) | OS-CX-05x6 | CX-411□ | 0.5×6mm | 2m | 400mm | ø12mm | 0.5×6mm |
| CX-412□ | 3m | 600mm | |||||
| CX-413□ | 6m | 1,200mm | |||||
| OS-CX-1x6 | CX-411□ | 1×6mm | 3m | 1m | ø12mm | 1×6mm | |
| CX-412□ | 4.5m | 1.5m | |||||
| CX-413□ | 9m | 3m | |||||
| OS-CX-2x6 | CX-411□ | 2×6mm | 5m | 2m | ø12mm | 2×6mm | |
| CX-412□ | 7.5m | 3m | |||||
| CX-413□ | 15m | 6m | |||||
품명 | 형식명 (주1) | 투과축 방향 | 금속의 색 | 검출거리 | 최소 검출 물체 | 비고 | |
|---|---|---|---|---|---|---|---|
간섭 방지 필터 (CX-411□ 전용) | 가로 방향 | 담갈색 | 5m(주2) | ø12mm(주2) | [투·수광기용 세트] | ||
세로 방향 | 은색 | ||||||
(주1) : 간섭 방지 필터에는 형식명이 표기되어 있지 않습니다. 센서에 장착할 때는 주의해 주십시오.
(주2) : 투광기와 수광기 양쪽에 장착했을 때의 값입니다.
원형 슬릿
OS-CX-□
센서 전면에 원터치로 장착할 수 있습니다.
각형 슬릿
OS-CX-□×6
센서 전면에 원터치로 장착할 수 있습니다.
간섭 방지 필터
• PF-CX4-H
(투과축 방향 : 가로 방향, 금속 색상 : 담갈색)
• PF-CX4-V
(투과축 방향 : 세로 방향, 금속 색상 : 은색)
센서 전면에 원터치로 장착할 수 있습니다.
간섭 방지 필터(PF-CX4-H, PF-CX4-V)를 장착하면 CX-411□를 2대까지 밀착 장착할 수 있습니다.
품명 | 형식명 | 검출 거리A (주2) | 반사 미러 또는 반사 테이프 설치 범위B | 최소 검출 물체 | 비고 | |
|---|---|---|---|---|---|---|
센서 | ||||||
| 반사 미러 (주1) (미러 반사형 전용) | CX-491□ | 3m | 0.1～3m | φ50mm | ・ 외형 치수 : W50.3×H59.3×D8.3mm ・ 설치 구멍 : φ4.6mm ・ 반사 미러가 없는 타입 제외 미러 반사형 센서에 부속 | |
| CX-493□ | 5m | 0.1～5m | ||||
| CX-481□ | 50～500mm | 100～500mm | ||||
| CX-482□ | 0.1～2m | 0.8～2m | ||||
| CX-483□ | 0.05～1m | 0.1～1m | ||||
| RF-210 | CX-491□ | 1m | 0.1～1m | φ30mm | ・ 외형 치수 : W33.3×H12.8×D11mm ・ 설치 구멍 : φ3.4mm | |
| CX-493□ | 1.5m | 0.1～1.5m | ||||
| CX-481□ | － | － | － | |||
| CX-482□ | 0.1～0.6m | 0.3～0.6m | φ30mm | |||
| CX-483□ | 0.1～0.3m | 0.1～0.3m | ||||
| RF-220 | CX-491□ | 1.5m | 0.1～1.5m | φ35mm | ・ 외형 치수 : W35.3×H42.3×D8.3mm ・ 설치 구멍 : φ3.6mm | |
| CX-493□ | 3m | 0.1～3m | ||||
| CX-481□ | 50～300mm | 100～300mm | ||||
| CX-482□ | 0.1～1.3m | 0.5～1.3m | ||||
| CX-483□ | 0.1～0.7m | 0.2～0.7m | ||||
| 반사 테이프 (주1) (미러 반사형 전용) | RF-11 | CX-491□ | 0.5m | 0.1～0.5m | φ30mm | ・ 외형 치수 : W30×H8×D0.7mm ・ 사용 주위 온도 : -25～+50℃ ・ 사용 주위 습도 : 35～85%RH |
| CX-493□ | 0.8m | 0.1～0.8m | ||||
| CX-481□ | － | － | － | |||
| CX-482□ | － | － | － | |||
| CX-483□ | － | － | － | |||
| RF-12 | CX-491□ | 0.7m | 0.1～0.7m | φ30mm | ・ 외형 치수 : W30×H25×D0.7mm ・ 사용 주위 온도 : -25～+50℃ ・ 사용 주위 습도 : 35～85%RH | |
| CX-493□ | 1.2m | 0.1～1.2m | ||||
| CX-481□ | － | － | － | |||
| CX-482□ | 0.1～0.6m | 0.4～0.6m | φ30mm | |||
| CX-483□ | － | － | － | |||
| RF-13 | CX-491□ | 0.5m | 0.2～0.5m | φ30mm | ・ 외형 치수 : W30×H30×D0.5mm ・ 사용 주위 온도 : -25～+55℃ ・ 사용 주위 습도 : 35～85%RH | |
| CX-493□ | － | － | － | |||
| CX-481□ | － | － | － | |||
| CX-482□ | － | － | － | |||
| CX-483□ | － | － | － | |||
(주1) : 센서나 반사 미러 및 반사 테이프 설치 시 반드시 광축 조정을 실시해 주십시오.
특히, 반사 미러 RF-210이나 반사 테이프 RF-11을 사용하는 경우, 부속된 반사 미러 RF-230에 비해 보다 정밀한 조정이 필요합니다.
센서의 각도를 광범위하게 조정할 수 있도록 설치하십시오.
센서의 각도 조정 및 반사 미러 또는 반사 테이프의 위치 조정에 대해서는 올바른 사용법을 참조해 주십시오.
(주2) : 검출 거리A는 검출 물체의 형상 등에 따라 달라질 수 있습니다. 반드시 실체 검출 물체로 동작을 확인하시기 바랍니다.
(주3) : 반사 테이프 RF-11/RF-12는 표면이 부드러운 재질이므로 강하게 누르지 마십시오.
내부 프리즘이 찌그러져 반사 거리가 감소할 수 있습니다. 또한, 절단하여 사용하지 마십시오. 성능이 유지되지 않습니다.
반사 미러
RF-210
RF-220
RF-230
반사 테이프
RF-11
RF-12
RF-13
| 품명 | 형식명 | 내용 | |
|---|---|---|---|
| 반사 미러 설치 브래킷 | MS-RF21-1 | RF-210용 보호 설치 브래킷 충돌에 의한 광축 이탈을 방지하는 반사 미러를 보호합니다. | |
| MS-RF22 | RF-220용 | ||
| MS-RF23 | RF-230용 | ||
| 센서 설치 브래킷 (주1) | MS-CX2-1 | 세로 설치 브래킷 RF-210용 설치 브래킷으로도 됩니다. | 투과형의 경우 2세트 필요합니다. |
| MS-CX2-2 | 가로 설치 브래킷 RF-210용 설치 브래킷으로도 됩니다. | ||
| MS-CX2-4 | 보호 설치 브래킷 | ||
| MS-CX2-5 | 아래 설치 브래킷 | ||
| MS-CX-3 | 뒷면 설치 브래킷 | ||
| 프리 조정 센서 설치대 (주2) | MS-AJ1 | 평면 설치 타입 | 기본 세트 |
| MS-AJ2 | 측면 설치 타입 | ||
| MS-AJ1-A | 평면 설치 타입 | 암 세트 | |
| MS-AJ2-A | 측면 설치 타입 | ||
| MS-AJ1-M | 평면 설치 타입 | 반사 미러용 세트 | |
| MS-AJ2-M | 측면 설치 타입 | ||
(주1) : 커넥터 타입은 커넥터부의 형상에 따라 적합하지 않은 센서 설치 브래킷이 있으므로 주의해 주십시오.
(주2) : 프리 조정 센서 설치대의 상세한 내용은 프리 조정 센서 설치대 MS-AJ를 참조해 주십시오.
프리 조정 센서 설치대
MS-AJ1
MS-AJ1-A
수평으로 조정할 수 있는 암을 이용하여 라인 상부에서도 검출할 수 있습니다.
MS-AJ1-M
MS-AJ2
MS-AJ2-A
수평으로 조정할 수 있는 암을 이용하여 라인 상부에서도 검출할 수 있습니다.
MS-AJ2-M
반사 미러 설치 브래킷
MS-RF21-1
M3(길이 12mm)
와셔 삽입 나사 2개 부속
MS-RF22
M3(길이 8mm)
와셔 삽입 나사 2개 부속
MS-RF23
M4(길이 10mm)
와셔 삽입 나사 2개 부속
센서 설치 브래킷
MS-CX2-1
M3(길이 12mm)
와셔 삽입 나사 2개 부속
MS-CX2-2
M3(길이 12mm)
와셔 삽입 나사 2개 부속
MS-CX2-4
M3(길이 12mm)
와셔 삽입 나사 2개 부속
MS-CX2-5
M3(길이 12mm)
와셔 삽입 나사 2개 부속
MS-CX-3
M3(길이 12mm)
와셔 삽입 나사 2개 부속
연결 커넥터(e-CON) 권장품 안내
(주)3M 재팬 제품
적합 커넥터：37104-3122-000 FL
자세한 내용은 '3M™ 미니 클램프 커넥터 안내'를 참조하십시오.
------------------------------ Tab5 showing ------------------------------
사양
표준 타입
| 종류 | 투과형 | |||
|---|---|---|---|---|
| 장거리 | ||||
| 형식명 | NPN 출력 | CX-411 | CX-412 | CX-413 |
| PNP 출력 | CX-411-P | CX-412-P | CX-413-P | |
| 적합 규제 및 인증 | CE마킹(EMC 지령, RoHS 지령), UKCA마킹(EMC 규칙, RoHS 규칙), UL Recognition 인증 | |||
| 검출 거리 | 10m | 15m | 30m | |
| 검출 물체 | ø12mm 이상의 불투명체(주2) | |||
| 응차 (히스테리시스) | - | |||
| 반복 정밀도 (검출폭에 직각 방향) | 0.5mm 이하 | |||
| 전원 전압 | 12～24V DC±10% 리플 P-P10% 이하 | |||
| 소비 전류 | 투광기 : 15mA 이하 수광기 : 10mA 이하 | 투광기 : 20mA 이하 수광기 : 10mA 이하 | 투광기 : 25mA 이하 수광기 : 10mA 이하 | |
| 출력 | <NPN 출력 타입> NPN 트랜지스터 · 오픈 컬렉터 ・최대 유입 전류 : 100mA ・인가 전압 : 30V DC 이하(출력-0V 간) ・잔류 전압 : 2V 이하(유입 전류 100mA에서), 1V 이하(유입 전류 16mA에서) <PNP 출력 타입> PNP 트랜지스터 · 오픈 컬렉터 ・최대 유출 전류 : 100mA ・인가 전압 : 30V DC 이하(출력-+V 간) ・잔류 전압 : 2V 이하(유출 전류 100mA에서), 1V 이하(유출 전류 16mA에서) | |||
| 출력 동작 | 입광 시 ON / 비입광 시 ON 변환 스위치로 선택 | |||
| 단락 보호 | 장착 | |||
| 응답 시간 | 1ms 이하 | 2ms 이하 | ||
| 동작 표시등 | 주황색 LED(출력 ON 시 점등) 투과형은 수광기에 장착 | |||
| 안정 표시등 | 녹색 LED(안정 입광 시, 안정 비입광 시 점등) 투과형은 수광기에 장착 | |||
| 전원 표시등 | 녹색 LED(통전 시 점등) 투광기에 장착 | |||
| 감도 볼륨 | 연속 가변 볼륨 투과형은 수광기에 장착 | |||
| 간섭 방지 기능 | 간섭 방지 필터(별매)로 2대까지 밀착 설치 가능 (검출 거리 5m) | - | ||
| 내 환 경 성 | 보호 구조 | IP67(IEC), 방침형 | ||
| 사용 주위 온도 | -25～+55℃(단, 결로 및 결빙되지 않을 것), 보관 시 : -30～+70℃ | |||
| 사용 주위 습도 | 35～85%RH, 보관 시 : 35～85%RH | |||
| 사용 주위 조도 | 백열 램프 : 수광면 조도 3,000ℓx 이하 | |||
| 내전압 | AC 1,000V 1분간 충전부 전체 · 케이스 간 | |||
| 절연 저항 | DC250V 절연 저항계에서 20MΩ 이상 충전부 전체 · 케이스 간 | |||
| 내진동 | 내구 10～500Hz 복진폭 1.5mm(MAX.10G) XYZ 각 방향 2시간 | |||
| 내충격 | 내구 500m/s2(약 50G) XYZ 각 방향 3회 | |||
| 투광 소자(변조식) | 적색 LED | 적외 LED | ||
| 발광 피크 파장 | 680nm | 870nm | 850nm | |
| 재질 | 케이스 : PBT(폴리브티렌 테레프타레이트), 렌즈 : 아크릴, 표시 커버 : 아크릴 | |||
| 케이블 | 0.2mm2 3심(투과형의 투광기는 2심) 캡타이어 케이블 2m 부속 | |||
| 케이블 연장 | 0.3mm2 이상의 케이블로 전체 길이 100m(투과형은 투･수광기 각각)까지 연장 가능 | |||
| 질량 | 본체 질량 | 투광기 : 약 45g, 수광기 : 약 50g | ||
| 포장 질량 | 약 100g | |||
| 부속품 | - | |||
(주1) : 지정하지 않은 측정 조건은 사용 주위 온도=+23℃입니다.
(주2) : 슬릿(별매)을 장착하면 ø0.5mm(환형 슬릿 사용 시)의 미세 물체까지 검출 가능합니다.
| 종류 | 미러 반사형 | |||||
|---|---|---|---|---|---|---|
| 편광 필터 부속 | 장거리 | 투명체 검출용 | ||||
| 형식명 | NPN 출력 | CX-491 | CX-493 | CX-481 | CX-483 | CX-482 |
| PNP 출력 | CX-491-P | CX-493-P | CX-481-P | CX-483-P | CX-482-P | |
| 적합 규제 및 인증 | CE마킹(EMC 지령, RoHS 지령), UKCA마킹(EMC 규칙, RoHS 규칙), UL Recognition 인증 | |||||
| 검출 거리 | 3m (주2) | 5m (주2) | 50～500mm (주2) | 50～1,000mm (주2) | 0.1～2m (주2) | |
| 검출 물체 | ø50mm 이상의 불투명체, 반투명체, 경면체 (주2)(주3) | ø50mm 이상의 불투명체, 반투명체 (주2)(주3) | ø50mm 이상의 투명체, 반투명체, 불투명체(주2)(주3) | |||
| 응차 (히스테리시스) | - | |||||
| 반복 정밀도 (검출폭에 직각 방향) | 0.5mm 이하 | |||||
| 전원 전압 | 12～24V DC±10% 리플 P-P10% 이하 | |||||
| 소비 전류 | 13mA 이하 | 10mA 이하 | ||||
| 출력 | <NPN 출력 타입> NPN 트랜지스터 · 오픈 컬렉터 ・최대 유입 전류 : 100mA ・인가 전압 : 30V DC 이하(출력-0V 간) ・잔류 전압 : 2V 이하(유입 전류 100mA에서), 1V 이하(유입 전류 16mA에서) <PNP 출력 타입> PNP 트랜지스터 · 오픈 컬렉터 ・최대 유출 전류 : 100mA ・인가 전압 : 30V DC 이하(출력-+V 간) ・잔류 전압 : 2V 이하(유출 전류 100mA에서), 1V 이하(유출 전류 16mA에서) | |||||
| 출력 동작 | 입광 시 ON / 비입광 시 ON 변환 스위치로 선택 | |||||
| 단락 보호 | 장착 | |||||
| 응답 시간 | 1ms 이하 | |||||
| 동작 표시등 | 주황색 LED(출력 ON 시 점등) | |||||
| 안정 표시등 | 녹색 LED(안정 입광 시, 안정 비입광 시 점등) | |||||
| 전원 표시등 | - | |||||
| 감도 볼륨 | 연속 가변 볼륨 | |||||
| 간섭 방지 기능 | 장착(2대까지 밀착 설치 가능) | |||||
| 내 환 경 성 | 보호 구조 | IP67(IEC), 방침형 | ||||
| 사용 주위 온도 | -25～+55℃(단, 결로 및 결빙되지 않을 것), 보관 시 : -30～+70℃ | |||||
| 사용 주위 습도 | 35～85%RH, 보관 시 : 35～85%RH | |||||
| 사용 주위 조도 | 백열 램프 : 수광면 조도 3,000ℓx 이하 | |||||
| 내전압 | AC 1,000V 1분간 충전부 전체 · 케이스 간 | |||||
| 절연 저항 | DC250V 절연 저항계에서 20MΩ 이상 충전부 전체 · 케이스 간 | |||||
| 내진동 | 내구 10～500Hz 복진폭 1.5mm(MAX.10G) XYZ 각 방향 2시간 | |||||
| 내충격 | 내구 500m/s2(약 50G) XYZ 각 방향 3회 | |||||
| 투광 소자(변조식) | 적색 LED | 적외 LED | ||||
| 발광 피크 파장 | 680nm | 650nm | 870nm | |||
| 재질 | 케이스 : PBT(폴리브티렌 테레프타레이트), 렌즈 : 아크릴(CX-48□은 폴리카보네이트), 표시 커버 : 아크릴(CX-48□은 폴리카보네이트) | |||||
| 케이블 | 0.2mm2 3심 캡타이어 케이블 2m 부속 | |||||
| 케이블 연장 | 0.3mm2 이상의 케이블로 전체 길이 100m까지 연장 가능 | |||||
| 질량 | 본체 질량 | 약 50g | ||||
| 포장 질량 | 약 80g | |||||
| 부속품 | RF-230(반사 미러) : 1개 | |||||
(주1) : 지정하지 않은 측정 조건은 사용 주위 온도=+23℃입니다.
(주2) : 미러 반사형의 검출 거리 및 검출 물체는 반사 미러 RF-230에 대한 값입니다. 또한 검출 거리는 검출 물체 검출 가능 범위를 나타냅니다.
아래 표에서 검출 거리A는 검출 물체의 형상 등에 의해 변할 수 있습니다. 반드시 실제 검출 물체로 동작 확인을 해 주십시오.
(주3) : 반드시 사전에 실제 기기로 검출 확인 후 사용해 주십시오.
| 종류 | 확산 반사형 | ||||
|---|---|---|---|---|---|
| 협시계 | |||||
| 형식명 | NPN 출력 | CX-424 | CX-421 | CX-422 | CX-423 |
| PNP 출력 | CX-424-P | CX-421-P | CX-422-P | CX-423-P | |
| 적합 규제 및 인증 | CE마킹(EMC 지령, RoHS 지령), UKCA마킹(EMC 규칙, RoHS 규칙), UL Recognition 인증 | ||||
| 검출 거리 | 100mm(주2) | 300mm(주2) | 800mm(주2) | 70～300mm(주2) | |
| 검출 물체 | 불투명체, 반투명체, 투명체 (주3) | 불투명체, 반투명체, 투명체(주3) (최소 검출 물체ø0.5mm 동소선) | |||
| 응차 (히스테리시스) | 동작 거리의 15% 이하(주2) | ||||
| 반복 정밀도 (검출폭에 직각 방향) | 1mm 이하 | 0.5mm 이하 | |||
| 전원 전압 | 12～24V DC±10% 리플 P-P10% 이하 | ||||
| 소비 전류 | 13mA 이하 | 15mA 이하 | |||
| 출력 | <NPN 출력 타입> NPN 트랜지스터 · 오픈 컬렉터 ・최대 유입 전류 : 100mA ・인가 전압 : 30V DC 이하(출력-0V 간) ・잔류 전압 : 2V 이하(유입 전류 100mA에서), 1V 이하(유입 전류 16mA에서) <PNP 출력 타입> PNP 트랜지스터 · 오픈 컬렉터 ・최대 유출 전류 : 100mA ・인가 전압 : 30V DC 이하(출력-+V 간) ・잔류 전압 : 2V 이하(유출 전류 100mA에서), 1V 이하(유출 전류 16mA에서) | ||||
| 출력 동작 | 입광 시 ON / 비입광 시 ON 변환 스위치로 선택 | ||||
| 단락 보호 | 장착 | ||||
| 응답 시간 | 1ms 이하 | ||||
| 동작 표시등 | 주황색 LED(출력 ON 시 점등) | ||||
| 안정 표시등 | 녹색 LED(안정 입광 시, 안정 비입광 시 점등) | ||||
| 전원 표시등 | - | ||||
| 감도 볼륨 | 연속 가변 볼륨 | ||||
| 간섭 방지 기능 | 장착(2대까지 밀착 설치 가능) | ||||
| 내 환 경 성 | 보호 구조 | IP67(IEC), 방침형 | |||
| 사용 주위 온도 | -25～+55℃(단, 결로 및 결빙되지 않을 것), 보관 시 : -30～+70℃ | ||||
| 사용 주위 습도 | 35～85%RH, 보관 시 : 35～85%RH | ||||
| 사용 주위 조도 | 백열 램프 : 수광면 조도 3,000ℓx 이하 | ||||
| 내전압 | AC 1,000V 1분간 충전부 전체 · 케이스 간 | ||||
| 절연 저항 | DC 250V 절연 저항계에서 20MΩ 이상 충전부 전체 · 케이스 간 | ||||
| 내진동 | 내구 10～500Hz 복진폭 1.5mm(MAX.10G) XYZ 각 방향 2시간 | ||||
| 내충격 | 내구 500m/s2(약 50G) XYZ 각 방향 3회 | ||||
| 투광 소자(변조식) | 적외 LED | 적색 LED | |||
| 발광 피크 파장 | 860nm | 645nm | |||
| 재질 | 케이스 : PBT(폴리브티렌 테레프타레이트), 렌즈 : 아크릴, 표시 커버 : 아크릴 | ||||
| 케이블 | 0.2mm2 3심 캡타이어 케이블 2m 부속 | ||||
| 케이블 연장 | 0.3mm2 이상의 케이블로 전체 길이 100m까지 연장 가능 | ||||
| 질량 | 본체 질량 | 약 50g | |||
| 포장 질량 | 약 60g | ||||
| 부속품 | - | ||||
(주1) : 지정하지 않은 측정 조건은 사용 주위 온도=+23℃입니다.
(주2) : 확산 반사형의 검출 거리 및 응차는 백색 무광택지(200×200mm)에 대한 값입니다.
(주3) : 반드시 사전에 실제 기기로 검출 확인 후 사용해 주십시오.
| 종류 | 거리 설정 반사형 | |||
|---|---|---|---|---|
| 소스폿 | ||||
| 형식명 | NPN 출력 | CX-441 | CX-444 | CX-442 |
| PNP 출력 | CX-441-P | CX-444-P | CX-442-P | |
| 적합 규제 및 인증 | CE마킹(EMC 지령, RoHS 지령), UKCA마킹(EMC 규칙, RoHS 규칙), UL Recognition 인증 | |||
| 거리 설정 범위(주3) | 20～50mm | 20～100mm | 40～300mm | |
검출 거리 | 2～50mm | 2～50mm(거리 설정 50mm 시) 15～100mm(거리 설정 100mm 시) | 20～300mm | |
| 응차 (히스테리시스) | 동작 거리의 2% 이하(백색 무광택지로) | 동작 거리의 5% 이하 (백색 무광택지로) | ||
| 반복 정밀도 | 검출폭 방향 : 1mm 이하, 검출폭에 직각 방향 : 0.2mm 이하(백색 무광택지로) | |||
| 전원 전압 | 12～24V DC±10% 리플 P-P10% 이하 | |||
| 소비 전류 | 20mA 이하 | |||
| 출력 | <NPN 출력 타입> NPN 트랜지스터 · 오픈 컬렉터 ・최대 유입 전류 : 100mA ・인가 전압 : 30V DC 이하(출력-0V 간) ・잔류 전압 : 2V 이하(유입 전류 100mA에서), 1V 이하(유입 전류 16mA에서) <PNP 출력 타입> PNP 트랜지스터 · 오픈 컬렉터 ・최대 유출 전류 : 100mA ・인가 전압 : 30V DC 이하(출력-+V 간) ・잔류 전압 : 2V 이하(유출 전류 100mA에서), 1V 이하(유출 전류 16mA에서) | |||
| 출력 동작 | 검출 시 ON / 비검출 시 ON 변환 스위치로 선택 | |||
| 단락 보호 | 장착 | |||
| 응답 시간 | 1ms 이하 | |||
| 동작 표시등 | 주황색 LED(출력 ON 시 점등) | |||
| 안정 표시등 | 녹색 LED(안정 동작 시 점등)(주4) | |||
| 거리 설정 볼륨 | 기계식 다회전 볼륨 장착 | |||
| 검출 모드 | BGS / FGS 기능 검출 모드 변환 입력 처리로 선택 | |||
| 자동 간섭 방지 기능(주5) | 장착 | |||
내 | 보호 구조 | IP67(IEC), 방침형 | ||
| 사용 주위 온도 | -25～+55℃(단, 결로 및 결빙되지 않을 것), 보관 시 : -30～+70℃ | |||
| 사용 주위 습도 | 35～85%RH, 보관 시 : 35～85%RH | |||
| 사용 주위 조도 | 백열 램프 : 수광면 조도 3,000ℓx 이하 | |||
| 내전압 | AC 1,000V 1분간 충전부 전체 · 케이스 간 | |||
| 절연 저항 | DC 250V 절연 저항계에서 20MΩ 이상 충전부 전체 · 케이스 간 | |||
| 내진동 | 내구 10～500Hz 복진폭 3mm(MAX.20G) XYZ 각 방향 2시간 | |||
| 내충격 | 내구 500m/s2(약 50G) XYZ 각 방향 3회 | |||
| 투광 소자(변조식) | 적색 LED(발광 피크 파장 : 650nm, 변조식) | |||
| 스폿 지름 | 약 ø2mm (거리 50mm 시 ) | 약 ø9mm (거리 100mm 시 ) | 약 □15mm (거리 300mm 시 ) | |
| 재질 | 케이스 : PBT(폴리브티렌 테레프타레이트), 렌즈 : 폴리카보네이트, 표시 커버 : 폴리카보네이트 | |||
| 케이블 | 0.2mm2 4심 캡타이어 케이블 2m 부속 | |||
| 케이블 연장 | 0.3mm2 이상의 케이블로 전체 길이 100m까지 연장 가능 | |||
| 질량 | 본체 질량 | 약 55g | ||
| 포장 질량 | 약 65g | |||
(주1) : 지정하지 않은 측정 조건은 사용 주위 온도=+23℃입니다.
(주2) : 거리 설정 범위는 거리 설정 볼륨으로 설정 가능한 최대 검출 거리의 범위를 나타냅니다.
검출 물체의 검출은 2mm[CX-442(-P)는 20mm]부터 가능합니다.
(주3) : 안정 표시등의 상세한 동작 내용은 취급 설명서 또는 종합 카탈로그를 참조해 주십시오.
(주4) : 설치 상태나 검출 물체에 따라 검출이 불안정해지는 경우가 있습니다.
본 제품을 설치한 후 반드시 실제의 검출 물체로 동작 확인을 해 주십시오.
기본 타입
| 종류 | 한정 반사형 | ||||
|---|---|---|---|---|---|
| 입광 시 ON | 비입광 시 ON | 입광 시 ON | 비입광 시 ON | ||
| 형식명 | NPN 출력 | CX-461A-C05 | CX-461B-C05 | CX-462A-C05 | CX-462B-C05 |
| PNP 출력 | CX-461A-P-C05 | CX-461B-P-C05 | CX-462A-P-C05 | CX-462B-P-C05 | |
| 적합 규제 | CE마킹(EMC 지령, RoHS 지령), UKCA마킹(EMC 규칙, RoHS 규칙), UL Recognition 인증 | ||||
검출 거리 | 10～40mm(중심 23mm)(주2) | 10～70mm(중심 40mm)(주2) | |||
| 스폿 크기 (대표 예) | 약 5×30mm(세로×가로) (거리 30mm에서) | 약 5×30mm(세로×가로) (거리 60mm에서) | |||
| 응차 (히스테리시스) | 8% 이하(주2) | ||||
| 반복 정밀도 (검출폭에 직각 방향) | 1mm 이하 | ||||
| 전원 전압 | 12～24V DC±10% 리플 P-P10% 이하 | ||||
| 소비 전류 | 15mA 이하 | ||||
| 출력 | <NPN 출력 타입> NPN 트랜지스터 · 오픈 컬렉터 ・최대 유입 전류 : 100mA ・인가 전압 : 30V DC 이하(출력-0V 간) ・잔류 전압 : 2V 이하(유입 전류 100mA에서), 1V 이하(유입 전류 16mA에서) <PNP 출력 타입> PNP 트랜지스터 · 오픈 컬렉터 ・최대 유출 전류 : 100mA ・인가 전압 : 30V DC 이하(출력-+V 간) ・잔류 전압 : 2V 이하(유출 전류 100mA에서), 1V 이하(유출 전류 16mA에서) | ||||
| 단락 보호 | 장착 | ||||
| 응답 시간 | 1ms 이하 | ||||
| 동작 표시등 | 주황색 LED(출력 ON 시 점등) | ||||
| 안정 표시등 | 녹색 LED(안정 입광 시, 안정 비입광 시 점등) | ||||
| 감도 볼륨 | - | ||||
| 자동 간섭 방지 기능 | 장착(2대까지 밀착 설치 가능) | ||||
| 내 환 경 성 | 보호 구조 | IP67(IEC) | |||
| 사용 주위 온도 | -25～+55℃(단, 결로 및 결빙되지 않을 것), 보관 시 : -30～+70℃ | ||||
| 사용 주위 습도 | 35～85%RH, 보관 시 : 35～85%RH | ||||
| 사용 주위 조도 | 백열 램프 : 수광면 조도 3,000ℓx 이하 | ||||
| 내전압 | AC 1,000V 1분간 충전부 전체 · 케이스 간 | ||||
| 절연 저항 | DC 250V 절연 저항계에서 20MΩ 이상 충전부 전체 · 케이스 간 | ||||
| 내진동 | 내구 10～500Hz 복진폭 1.5mm(MAX.10G) XYZ 각 방향 2시간 | ||||
| 내충격 | 내구 500m/s2(약 50G) XYZ 각 방향 3회 | ||||
| 투광 소자 | 적색 LED(발광 피크 파장 : 630nm, 변조식) | ||||
| 재질 | 케이스 : PBT(폴리브티렌 테레프타레이트), 렌즈 : 아크릴, 표시 커버 : 아크릴 | ||||
| 케이블 | 0.2mm2 3심 캡타이어 케이블 0.5m 부속 | ||||
| 케이블 연장 | 0.3mm2 이상의 케이블로 전체 길이 100m까지 연장 가능 | ||||
| 질량 | 본체 질량 | 약 20g | |||
| 포장 질량 | 약 30g | ||||
(주1) : 지정하지 않은 측정 조건은 사용 주위 온도=+23℃입니다.
(주2) : 검출 거리 및 응차는 백색 무광택지(100×100mm)에 대한 값입니다.
수주 종료품
기본 타입
| 종류 | 투과형 | ||||
|---|---|---|---|---|---|
| 장거리 | |||||
| 입광 시 ON | 차광 시 ON | 입광 시 ON | 차광 시 ON | ||
| 형식명 | NPN 출력 | CX-411A-C05 | CX-411B-C05 | CX-412A-C05 | CX-412B-C05 |
| PNP 출력 | CX-411A-P-C05 | CX-411B-P-C05 | CX-412A-P-C05 | CX-412B-P-C05 | |
| 적합 규제 | EMC 지령, RoHS 지령 | ||||
검출 거리 | 10m | 15m | |||
| 검출 물체 | ø12mm 이상의 불투명체(주2) | ||||
| 응차 (히스테리시스) | - | ||||
| 반복 정밀도 (검출폭에 직각 방향) | 0.5mm 이하 | ||||
| 전원 전압 | 12～24V DC±10% 리플 P-P10% 이하 | ||||
| 소비 전류 | 투광기 : 15mA 이하 수광기 : 10mA 이하 | 투광기 : 20mA 이하 수광기 : 10mA 이하 | |||
| 출력 | <NPN 출력 타입> NPN 트랜지스터 · 오픈 컬렉터 ・최대 유입 전류 : 100mA ・인가 전압 : 30V DC 이하(출력-0V 간) ・잔류 전압 : 2V 이하(유입 전류 100mA에서), 1V 이하(유입 전류 16mA에서) <PNP 출력 타입> PNP 트랜지스터 · 오픈 컬렉터 ・최대 유출 전류 : 100mA ・인가 전압 : 30V DC 이하(출력-+V 간) ・잔류 전압 : 2V 이하(유출 전류 100mA에서), 1V 이하(유출 전류 16mA에서) | ||||
| 단락 보호 | 장착 | ||||
| 응답 시간 | 1ms 이하 | ||||
| 동작 표시등 | 주황색 LED(출력 ON 시 점등) 투과형은 수광기에 장착 | ||||
| 안정 표시등 | 녹색 LED(안정 입광 시, 안정 비입광 시 점등) 투과형은 수광기에 장착 | ||||
| 전원 표시등 | 녹색 LED(통전 시 점등) 투광기에 장착 | ||||
| 감도 볼륨 | - | ||||
| 간섭 방지 기능 | [간섭 방지 필터(별매)로 2대까지 밀착 설치 가능(검출 거리 5m)] | - | |||
| 내 환 경 성 | 보호 구조 | IP67(IEC), 방침형 | |||
| 사용 주위 온도 | -25～+55℃(단, 결로 및 결빙되지 않을 것), 보관 시 : -30～+70℃ | ||||
| 사용 주위 습도 | 35～85%RH, 보관 시 : 35～85%RH | ||||
| 사용 주위 조도 | 백열 램프 : 수광면 조도 3,000ℓx 이하 | ||||
| 내전압 | AC 1,000V 1분간 충전부 전체 · 케이스 간 | ||||
| 절연 저항 | DC 250V 절연 저항계에서 20MΩ 이상 충전부 전체 · 케이스 간 | ||||
| 내진동 | 내구 10～500Hz 복진폭 1.5mm(MAX.10G) XYZ 각 방향 2시간 | ||||
| 내충격 | 내구 500m/s2(약 50G) XYZ 각 방향 3회 | ||||
| 투광 소자(변조식) | 적색 LED | 적외 LED | |||
| 발광 피크 파장 | 680nm | 870nm | |||
| 재질 | 케이스 : PBT(폴리브티렌 테레프타레이트), 렌즈 : 아크릴, 표시 커버 : 아크릴 | ||||
| 케이블 | 0.2mm2 3심(투과형의 투광기는 2심) 캡타이어 케이블 0.5m 부속 | ||||
| 케이블 연장 | 0.3mm2 이상의 케이블로 전체 길이 100m(투과형은 투･수광기 각각)까지 연장 가능 | ||||
| 질량 | 본체 질량 | 투광기 : 약 20g, 수광기 : 약 20g | |||
| 포장 질량 | 약 50g | ||||
(주1) : 지정하지 않은 측정 조건은 사용 주위 온도=+23℃입니다.
(주2) : 슬릿(별매)을 장착하면 ø0.5mm(환형 슬릿 사용 시)의 미세 물체까지 검출 가능합니다.
| 종류 | 미러 반사형 | ||
|---|---|---|---|
| 편광 필터 부속 | |||
| 입광 시 ON | 차광 시 ON | ||
| 형식명 | NPN 출력 | CX-491A-C05-Y | CX-491B-C05-Y |
| PNP 출력 | CX-491A-P-C05-Y | CX-491B-P-C05-Y | |
| 적합 규제 | EMC 지령, RoHS 지령 | ||
검출 거리 | 3m(주2) | ||
| 검출 물체 | ø50mm 이상의 불투명체, 반투명체, 경면체(주2)(주3) | ||
| 응차 (히스테리시스) | - | ||
| 반복 정밀도 (검출폭에 직각 방향) | 0.5mm 이하 | ||
| 전원 전압 | 12～24V DC±10% 리플 P-P10% 이하 | ||
| 소비 전류 | 13mA 이하 | ||
| 출력 | <NPN 출력 타입> NPN 트랜지스터 · 오픈 컬렉터 ・최대 유입 전류 : 100mA ・인가 전압 : 30V DC 이하(출력-0V 간) ・잔류 전압 : 2V 이하(유입 전류 100mA에서), 1V 이하(유입 전류 16mA에서) <PNP 출력 타입> PNP 트랜지스터 · 오픈 컬렉터 ・최대 유출 전류 : 100mA ・인가 전압 : 30V DC 이하(출력-+V 간) ・잔류 전압 : 2V 이하(유출 전류 100mA에서), 1V 이하(유출 전류 16mA에서) | ||
| 단락 보호 | 장착 | ||
| 응답 시간 | 1ms 이하 | ||
| 동작 표시등 | 주황색 LED(출력 ON 시 점등) | ||
| 안정 표시등 | 녹색 LED(안정 입광 시, 안정 비입광 시 점등) | ||
| 전원 표시등 | - | ||
| 감도 볼륨 | - | ||
| 간섭 방지 기능 | 장착(2대까지 밀착 설치 가능) | ||
| 내 환 경 성 | 보호 구조 | IP67(IEC), 방침형 | |
| 사용 주위 온도 | -25～+55℃(단, 결로 및 결빙되지 않을 것), 보관 시 : -30～+70℃ | ||
| 사용 주위 습도 | 35～85%RH, 보관 시 : 35～85%RH | ||
| 사용 주위 조도 | 백열 램프 : 수광면 조도 3,000ℓx 이하 | ||
| 내전압 | AC 1,000V 1분간 충전부 전체 · 케이스 간 | ||
| 절연 저항 | DC 250V 절연 저항계에서 20MΩ 이상 충전부 전체 · 케이스 간 | ||
| 내진동 | 내구 10～500Hz 복진폭 1.5mm(MAX.10G) XYZ 각 방향 2시간 | ||
| 내충격 | 내구 500m/s2(약 50G) XYZ 각 방향 3회 | ||
| 투광 소자(변조식) | 적색 LED | ||
| 발광 피크 파장 | 680nm | ||
| 재질 | 케이스 : PBT(폴리브티렌 테레프타레이트), 렌즈 : 아크릴, 표시 커버 : 아크릴 | ||
| 케이블 | 0.2mm2 3심 캡타이어 케이블 0.5m 부속 | ||
| 케이블 연장 | 0.3mm2 이상의 케이블로 전체 길이 100m까지 연장 가능 | ||
| 질량 | 본체 질량 | 약 20g | |
| 포장 질량 | 약 30g | ||
(주1) : 지정하지 않은 측정 조건은 사용 주위 온도=+23℃입니다.
(주2) : 미러 반사형의 검출 거리 및 검출 물체는 반사 미러 RF-230(별매)에 대한 값입니다. 또한 검출 거리는 검출 물체 검출 가능 범위를 나타냅니다.
아래 표에서 검출 거리A는 검출 물체의 형상 등에 의해 변할 수 있습니다. 반드시 실제 검출 물체로 동작 확인을 해 주십시오.
(주3) : 반드시 사전에 실제 기기로 검출 확인 후 사용해 주십시오.
표준 타입
| 종류 | 거리 설정 반사형 | |||
|---|---|---|---|---|
| 형식명 | NPN 출력 | CX-443 | ||
| PNP 출력 | CX-443-P | |||
| 적합 규제 및 인증 | EMC 지령, RoHS 지령 | |||
| 거리 설정 범위(주2) | 20～50mm | |||
검출 거리 | 2～50mm | |||
| 응차 (히스테리시스) | 동작 거리의 2% 이하(백색 무광택지로) | |||
| 반복 정밀도 | 검출폭 방향 : 1mm 이하, 검출폭에 직각 방향 : 0.2mm 이하(백색 무광택지로) | |||
| 전원 전압 | 12～24V DC±10% 리플 P-P10% 이하 | |||
| 소비 전류 | 20mA 이하 | |||
| 출력 | <NPN 출력 타입> NPN 트랜지스터 · 오픈 컬렉터 ・최대 유입 전류 : 100mA ・인가 전압 : 30V DC 이하(출력-0V 간) ・잔류 전압 : 2V 이하(유입 전류 100mA에서), 1V 이하(유입 전류 16mA에서) <PNP 출력 타입> PNP 트랜지스터 · 오픈 컬렉터 ・최대 유출 전류 : 100mA ・인가 전압 : 30V DC 이하(출력-+V 간) ・잔류 전압 : 2V 이하(유출 전류 100mA에서), 1V 이하(유출 전류 16mA에서) | |||
| 출력 동작 | 검출 시 ON / 비검출 시 ON 변환 스위치로 선택 | |||
| 단락 보호 | 장착 | |||
| 응답 시간 | 1ms 이하 | |||
| 동작 표시등 | 주황색 LED(출력 ON 시 점등) | |||
| 안정 표시등 | 녹색 LED(안정 동작 시 점등)(주3) | |||
| 거리 설정 볼륨 | 기계식 다회전 볼륨 장착 | |||
| 검출 모드 | BGS／FGS 기능 검출 모드 변환 입력 처리로 선택 | |||
| 자동 간섭 방지 기능(주5) | 장착 | |||
| 내 환 경 성 | 보호 구조 | IP67(IEC), 방침형 | ||
| 사용 주위 온도 | -25～+55℃(단, 결로 및 결빙되지 않을 것), 보관 시 : -30～+70℃ | |||
| 사용 주위 습도 | 35～85%RH, 보관 시 : 35～85%RH | |||
| 사용 주위 조도 | 백열 램프 : 수광면 조도 3,000ℓx 이하 | |||
| 내전압 | AC 1,000V 1분간 충전부 전체 · 케이스 간 | |||
| 절연 저항 | DC 250V 절연 저항계에서 20MΩ 이상 충전부 전체 · 케이스 간 | |||
| 내진동 | 내구 10～500Hz 복진폭 3mm(MAX.20G) XYZ 각 방향 2시간 | |||
| 내충격 | 내구 500m/s2(약 50G) XYZ 각 방향 3회 | |||
| 투광 소자(변조식) | 적색 LED(발광 피크 파장 : 650nm, 변조식) | |||
| 스폿 지름 | 약ø6.5mm (거리 50mm 시) | |||
| 재질 | 케이스 : PBT(폴리브티렌 테레프타레이트), 렌즈 : 폴리카보네이트, 표시 커버 : 폴리카보네이트 | |||
| 케이블 | 0.2mm2 4심 캡타이어 케이블 2m 부속 | |||
| 케이블 연장 | 0.3mm2 이상의 케이블로 전체 길이 100m까지 연장 가능 | |||
| 질량 | 본체 질량 | 약 55g | ||
| 포장 질량 | 약 65g | |||
(주1) : 지정하지 않은 측정 조건은 사용 주위 온도=+23℃입니다.
(주2) : 거리 설정 범위는 거리 설정 볼륨으로 설정 가능한 최대 검출 거리의 범위를 나타냅니다.
검출 물체의 검출은 2mm부터 가능합니다.
(주3) : 안정 표시등의 상세한 동작 내용은 취급 설명서 또는 종합 카탈로그를 참조해 주십시오.
(주4) : 설치 상태나 검출 물체에 따라 검출이 불안정해지는 경우가 있습니다.
본 제품을 설치한 후 반드시 실제의 검출 물체로 동작 확인을 해 주십시오.
------------------------------ Tab6 showing ------------------------------
치수도
- 단위mm
CX-41□
센서
(주1) : 투광기 및 기본 타입에는 장착되어 있지 않습니다.
(주2) : 투광기에서는 전원 표시등(녹색)입니다.
(주3) : 투광기에는 장착되어 있지 않습니다.
(주4) : 기본 타입은 0.5m입니다.
CX-41□-Z
센서
(주1) : 투광기에는 장착되어 있지 않습니다.
(주2) : 투광기에서는 전원 표시등(녹색)입니다.
CX-41□-J
센서
(주1) : 투광기에는 장착되어 있지 않습니다.
(주2) : 투광기에서는 전원 표시등(녹색)입니다.
CX-49□ CX-48□ CX-42□
센서
(주1) : 기본 타입에는 장착되어 있지 않습니다.
(주2) : 기본 타입은 0.5m입니다.
CX-49□-Z CX-48□-Z CX-42□-Z
센서
CX-49□-J CX-48□-J CX-42□-J
센서
CX-44□
센서
CX-44□-Z
센서
CX-461□
센서
CX-462□
센서
RF-230
반사 미러
※반사 미러가 없는 타입을 제외한 미러 반사형 센서에 부속되어 있습니다.
재질: 아크릴(리플렉터)
ABS(베이스)
RF-220
반사 미러(별매)
재질: 아크릴(리플렉터)
ABS(베이스)
RF-210
반사 미러(별매)
재질: 아크릴(리플렉터)
ABS(베이스)
M3(길이 8mm) 와셔 삽입 나사 2개,
너트 2개 부속
RF-11
반사 테이프(별매)
재질: 연질 PVC
RF-12
반사 테이프(별매)
재질: 연질 PVC
RF-13
반사 테이프(별매)
MS-CX2-1
센서 설치 브래킷(별매)
재질: SUS304M
3(길이 12mm) 와셔 삽입 나사 2개 부속
장착도
그림은 CX-41□의 수광기에 장착한 경우입니다.
MS-CX2-2
센서 설치 브래킷(별매)
재질: SUS304
M3(길이 12mm) 와셔 삽입 나사 2개 부속
장착도
그림은 CX-41□의 수광기에 장착한 경우입니다.
MS-CX2-4
센서 설치 브래킷(별매)
재질 : SUS304
M3(길이 14mm) 와셔 삽입 나사 2개 부속
장착도
그림은 CX-41□의 수광기에 장착한 경우입니다.
MS-CX2-5
센서 설치 브래킷(별매)
재질 : SUS304
M3(길이 12mm) 와셔 삽입 나사 2개 부속
장착도
그림은 CX-41□의 수광기에 장착한 경우입니다.
MS-CX-3
센서 설치 브래킷(별매)
재질 : SUS304
M3(길이 12mm) 와셔 삽입 나사 2개 부속
장착도
그림은 CX-41□의 수광기에 장착한 경우입니다.
MS-RF21-1
RF-210용 반사 미러 설치 브래킷(별매)
재질: SUS304
M3(길이 12mm) 와셔 삽입 나사 2개 부속
장착도
MS-RF22
RF-220용 반사 미러 설치 브래킷(별매)
재질: SPCC(유니크롬 도금)
M3(길이 8mm) 와셔 삽입 나사 2개 부속
장착도
MS-RF23
RF-230용 반사 미러 설치 브래킷(별매)
재질: SPCC(유니크롬 도금)
M4(길이 10mm) 와셔 삽입 나사 2개 부속
장착도
- 프리 조정 센서 설치대의 외형 치수도는 '프리 조정 센서 설치대 MS-AJ-치수도'를 참조하십시오.
------------------------------ Tab7 showing ------------------------------
회로・연결
NPN 출력 타입
입 · 출력 회로도
(주1) : 출력은 투과형의 투광기에는 장착되어 있지 않습니다.
(주2) : 검출 모드 변환 입력은 거리 설정 반사형 CX-44□에만 장착되어 있습니다. CX-44□를 사용할 때 검출 모드 변환 입력(분홍색/2)의 배선 처리를 반드시 아래※1처럼 진행해 주십시오. 동작이 불안정해지는 경우가 있습니다.
(주3) : CX-44□의 커넥터 타입에 연결 케이블을 연결한 경우 리드선의 색은 "백색"입니다.
※1
・검출 모드 변환 입력
BGS 기능: 0V에 연결
FGS 기능: +V에 연결
연결도
(주1) : 흑색 리드선은 투과형의 투광기에는 장착되어 있지 않습니다.
(주2) : 분홍색 리드선은 거리 설정 반사형 CX-44□에만 장착되어 있습니다. CX-44□를 사용할 때 분홍색 리드선의 배선 처리를 반드시 아래※1처럼 진행해 주십시오. 동작이 불안정해지는 경우가 있습니다.
(주3) : CX-44□의 커넥터 타입에 연결 케이블을 연결한 경우 리드선의 색은 "백색"입니다.
※1
・검출 모드 변환 입력
BGS 기능: 0V에 연결
FGS 기능: +V에 연결
커넥터핀 배치도
(주1) : 출력은 투과형의 투광기에는 장착되어 있지 않습니다.
(주2) : 검출 모드 변환 입력은 거리 설정 반사형 CX-44□에만 장착되어 있습니다. CX-44□를 사용할 때 검출 모드 변환 입력(분홍색/2)의 배선 처리를 반드시 해 주십시오. 동작이 불안정해지는 경우가 있습니다.
PNP 출력 타입
입 · 출력 회로도
(주1) : 출력은 투과형의 투광기에는 장착되어 있지 않습니다.
(주2) : 검출 모드 변환 입력은 거리 설정 반사형 CX-44□-P에만 장착되어 있습니다. CX-44□-P를 사용할 때 검출 모드 변환 입력(분홍색/2)의 배선 처리를 반드시 아래※1처럼 진행해 주십시오. 동작이 불안정해지는 경우가 있습니다.
(주3) : CX-44□-P의 커넥터 타입에 연결 케이블을 연결한 경우 리드선의 색은 "백색"입니다.
※1
・검출 모드 변환 입력
BGS 기능: 0V에 연결
FGS 기능: +V에 연결
연결도
(주1) : 흑색 리드선은 투과형의 투광기에는 장착되어 있지 않습니다.
(주2) : 분홍색 리드선은 거리 설정 반사형 CX-44□-P에만 장착되어 있습니다. CX-44□-P를 사용할 때 분홍색 리드선의 배선 처리를 반드시 아래※1처럼 진행해 주십시오. 동작이 불안정해지는 경우가 있습니다.
(주3) : CX-44□-P의 커넥터 타입에 연결 케이블을 연결한 경우 리드선의 색은 "백색"입니다.
※1
・검출 모드 변환 입력
BGS 기능: 0V에 연결
FGS 기능: +V에 연결
커넥터핀 배치도
(주1) : 출력은 투과형의 투광기에는 장착되어 있지 않습니다.
(주2) : 검출 모드 변환 입력은 거리 설정 반사형 CX-44□-P에만 장착되어 있습니다. CX-44□-P를 사용할 때 검출 모드 변환 입력(분홍색/2)의 배선 처리를 반드시 해 주십시오. 동작이 불안정해지는 경우가 있습니다.
------------------------------ Tab8 showing ------------------------------

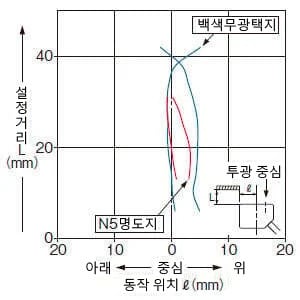

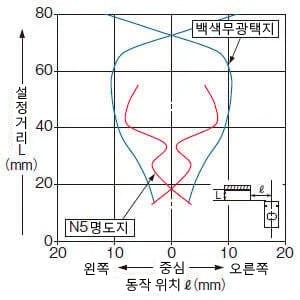

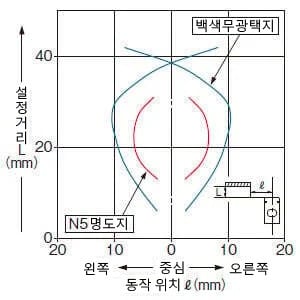

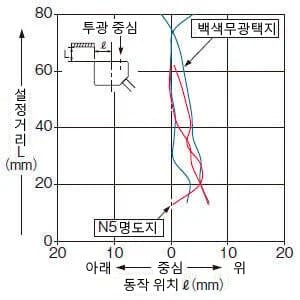

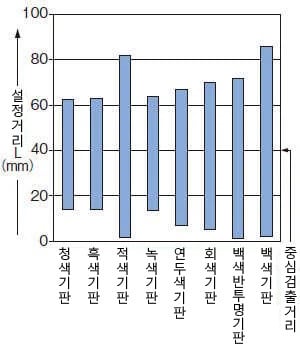

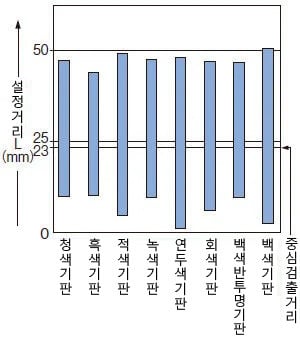

검출 특성
(각 그래프는 대표 예입니다)
CX-411□
투과형
평행 이동 특성
각도 특성
원형 슬릿(φ0.5mm) 장착 시의 평행 이동 특성
원형 슬릿(φ1mm) 장착 시의 평행 이동 특성
원형 슬릿(φ2mm) 장착 시의 평행 이동 특성
각형 슬릿(0.5×6mm) 장착 시의 평행 이동 특성
각형 슬릿(1×6mm) 장착 시의 평행 이동 특성
각형 슬릿(2×6mm) 장착 시의 평행 이동 특성
간섭 방지 필터(PF-CX4-V) 양쪽 장착 시의 평행 이동 특성
CX-412□
투과형
평행 이동 특성
각도 특성
원형 슬릿(φ0.5mm) 장착 시의 평행 이동 특성
원형 슬릿(φ1mm) 장착 시의 평행 이동 특성
원형 슬릿(φ2mm) 장착 시의 평행 이동 특성
각형 슬릿(0.5×6mm) 장착 시의 평행 이동 특성
각형 슬릿(1×6mm) 장착 시의 평행 이동 특성
각형 슬릿(2×6mm) 장착 시의 평행 이동 특성
CX-491□
미러 반사형
평행 이동 특성
각도 특성
CX-493□
미러 반사형
평행 이동 특성
각도 특성
CX-481□
미러 반사형
평행 이동 특성
각도 특성
CX-482□
미러 반사형
평행 이동 특성
각도 특성
CX-424□
확산 반사형
검출 영역 특성
검출 물체의 크기 - 검출 거리 특성
CX-421□
확산 반사형
검출 영역 특성
검출 물체의 크기 - 검출 거리 특성
CX-422□
확산 반사형
검출 영역 특성
검출 물체의 크기 - 검출 거리 특성
CX-423□
검출 물체 크기 - 검출 거리 특성
(단, 그래프는 200×200mm의 백색 무광택지를 300mm 거리에서 정확히 검출할 수 있는 감도로 조정한 상태에서의 그래프입니다.)
위의 사선 영역이 검출 범위가 됩니다. 단, 제품에 따라 다소 편차가 있으므로 여유 있게 설정해 주십시오.
(위 그림의 명도는 실제와 다소 차이가 있을 수 있습니다.)
CX-441□
거리 설정 반사형
검출 영역 특성
・ 설정 거리 25mm
・ 설정 거리 50mm

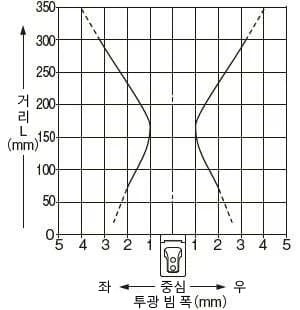

투광 빔 특성
색(50×50mm 색상 용지)－검출 거리 특성
재질(50×50mm)－검출 거리 특성
CX-443□(수주 종료품)
거리 설정 반사형
검출 영역 특성
・ 설정 거리 25mm
・ 설정 거리 50mm
투광 빔 특성
투광 빔 특성
재질(50×50mm)－검출 거리 특성
CX-444□
거리 설정 반사형
검출 영역 특성
・ 설정 거리 25mm
・ 설정 거리 50mm
・ 설정 거리 100mm
투광 빔 특성
색(50×50mm 색상 용지)－검출 거리 특성
재질(50×50mm)ー검출 거리 특성
CX-442□
거리 설정 반사형
검출 영역 특성
・ 설정 거리 100mm
・ 설정 거리 200mm
・ 설정 거리 300mm
투광 빔 특성
색(50×50mm 색상 용지)－검출 거리 특성
재질(50×50mm)－검출 거리 특성
CX-461□
한정 반사형
검출 영역 특성
------------------------------ Tab9 showing ------------------------------
설치
- 조임 토크는 0.5N·m 이하로 하십시오.
배선
- 배선 작업은 반드시 전원을 끈 상태에서 실시하십시오.
- 오배선은 고장의 원인이 됩니다.
- 전원 입력은 정격을 초과하지 않도록 전원 변동을 확인하십시오.
- 시판 중인 스위칭 레귤레이터를 전원에 사용하는 경우, 반드시 전원의 프레임 그라운드(F.G.) 단자를 접지하십시오.
- 센서 설치부 주변에 노이즈 발생원이 되는 기기(스위칭 레귤레이터, 인버터 모터 등)를 사용하는 경우, 기기의 프레임 그라운드(F.G.) 단자를 반드시 접지하십시오.
- 고압선이나 동력선과의 병행 배선 또는 동일 배선관의 사용은 피하십시오. 유도로 인한 오작동의 원인이 됩니다.
- 출력에 릴레이 등의 유도 부하를 연결하는 경우는 공진을 방지하기 위해 용량 부하를 연결하지 마십시오. 또한 출력 회로를 보호하기 위해 다이오드를 연결해 주십시오.
- 케이블 연장은 0.3mm2이상의 케이블로 전체 길이 100m(투과형은 투 · 수광기 각각)까지 가능합니다. 단, 노이즈를 피하기 위해 최대한 짧게 배선하십시오.
- 케이블 연결부를 과도하게 구부리거나 잡아당기지 않도록 주의하십시오.
기타
- 본 제품은 공업 환경에 사용할 목적으로 개발/제조된 제품입니다.
- 전원 투입 시의 과도적 상태(50ms)를 피해 사용하십시오.
- 종류에 따라 다르지만 급속 스타트식이나 고주파 점등식의 형광등 빛은 검출에 영향을 미칠 수 있으므로 직접 입광되지 않도록 주의하십시오.
- 실외에서 사용하지 마십시오.
- 수증기, 먼지가 많은 장소, 부식성 가스 등이 있는 환경에서는 사용을 피하십시오.
- 시너 등의 유기용제나 물, 기름, 유지가 직접 닿지 않도록 주의하십시오.
- 인화성, 폭발성 가스가 있는 환경에서는 사용할 수 없습니다.
- 절대로 제품을 분해·수리·개조하지 마십시오.
CX-41□ CX-42□ CX-49□ CX-48□
각부의 명칭과 기능
(주1) : 투과형 투광기에는 장착되어 있지 않습니다.
(주2) : 투과형 투광기는 전원 표시등(녹색, 통전 시 점등)입니다.
동작 전환 스위치
| 동작 전환 스위치 | 내용 |
|---|---|
| 동작 전환 스위치(투과형은 수광기에 장착)를 시계 방향으로 끝까지 돌린 상태(L 측)에서 입광시 ON으로 설정됩니다. |
| 동작 전환 스위치(투과형은 수광기에 장착)를 반시계 방향으로 끝까지 돌린 상태(L 측)에서 비입광시 ON으로 설정됩니다. |
(주1) : 동작 변환 스위치는 일자 드라이버(별도로 준비하십시오)를 사용해서 천천히 돌려 주십시오.
광축 조정
투광형
- 동작 전환 스위치를 L 측(입광 시 ON)에 맞추십시오.
- 투광기와 수광기를 일직선상에 마주보도록 놓고 투광기를 상하좌우 방향으로 이동시켜 입광 상태가 되는 범위를 동작 표시등(주황색)으로 확인하여 그 중앙에 설치합니다.
- 상하좌우 각도에 대해서도 동일하게 조정합니다.
- 수광기에 대해서도 각도를 조정하십시오.
- 안정 표시등(주황색)이 점등했는지 확인하십시오.
- 동작 전환 스위치를 사용 동작에 맞추십시오.
미러 반사형
- 동작 전환 스위치를 L 측(입광 시 ON)에 맞추십시오.
- 센서와 반사 미러를 일직선상에 마주보도록 놓고 반사 미러를 상하좌우 방향으로 이동시켜 입광 상태가 되는 범위를 동작 표시등(주황색)으로 확인하여 그 중앙에 설치합니다.
- 상하좌우의 각도에 대해서도 동일하게 조정합니다.
- 센서의 각도도 조정하십시오.
- 안정 표시등(녹색)이 점등했는지 확인하십시오.
- 동작 전환 스위치를 사용 동작에 맞추십시오.
감도 조정
| 순서 | 감도 볼륨 | 내용 |
|---|---|---|
| (1) |
| 감도 볼륨을 반시계 방향으로 끝까지 돌려 최소 감도 위치(MIN.)로 합니다. |
| (2) |
| "입광" 상태에서 감도 볼륨을 서서히 시계 방향으로 돌려 입광 시의 동작이 되는 위치 A점을 확인합니다. |
| (3) |
| "비입광" 상태에서 감도 볼륨을 시계 방향으로 돌려 일단 입광 동작을 만든 후 반시계 방향으로 되돌려, "비입광" 시의 동작이 되는 위치 B점을 확인합니다(시계 방향으로 끝까지 돌린 상태에서 입광 시의 동작이 되지 않는 경우는 끝까지 돌린 위치가 B점이 됩니다). |
| (4) |
| A점과 B점의 중간이 최적 위치입니다. |
(주1) : 감도 볼륨은 일자 드라이버(별도로 준비하십시오)를 사용하여 천천히 돌리십시오. 강한 힘으로 지나치게 돌리면 파손될 수 있으니 주의하십시오.
| "입광"상태 | "비입광" 상태 | |
|---|---|---|
| 투과형 |
|
|
| 미러 반사형 |
|
|
| 확산 반사형 |
|
|
미러 반사형에 대하여(CX-491□ 제외)
- 광택이 있는 물체를 검출하는 경우는 다음 사항에 주의하십시오.
- 그림의 L은 길게 여유를 두십시오.
- 검출 물체에 대해 10～30° 기울여 설치하십시오.
편광 필터 부착 미러 반사형(CX-491□)에 대해
- 편광 필터 부착 미러 반사형은 원리상 투명 필름을 투과하여 경면체 및 광택 물체를 검출하면 투명 필름에 빛이 편광되어 안정된 검출이 불가능한 경우가 있습니다. 이러한 경우는 다음 대책을 세우십시오.
검출 물체의 예
- 투명 랩으로 포장된 캔
- 라미네이트 가공된 알루미늄 시트
- 금, 은(경면)색의 라벨 및 포장지
대책
- 센서를 검출 물체에 대해 각도를 주어 설치
- 감도를 내림
- 센서를 검출 물체에서 떨어뜨림
투명체 검출용 미러 반사형(CX-48□)에 대하여
- 투명 검출 물체의 검출 위치를 센서와 반사 미러의 중간으로 하면 가장 안정된 검출이 가능합니다.
검출 위치를 센서나 반사 미러의 근처로 하면, 검출이 불안정해지는 경우가 있습니다. 이 때는 검출 위치를 센서와 반사 미러 중간으로 하십시오.
- 요철이 있는 플라스틱 용기나 유리병 등의 경우는 검출 위치 및 방향에 따라 수광량에 차가 생깁니다. 검출 물체를 회전시키는 등 안정 검출 상태를 확인한 후 감도를 조정하십시오.
- 파이프 모양의 투명 검출 물체를 검출하는 경우는 투명 검출 물체의 검출 방향을 A와 같이 하십시오. B와 같이 검출하면 검출이 불안정한 경우가 있습니다.
CX-41□
슬릿(별매)에 대하여
- 별도로 판매하는 슬릿(OS-CX-□)을 장착하면 작은 물체 검출이 가능합니다. 단, 슬릿을 장착하면 검출 거리가 짧아집니다.
장착 방법
- 먼저 고정용 후크를 고정용 틈에 끼웁니다.
- 슬릿을 본체에 밀어넣듯이 고정용 걸이를 고정용 틈에 끼웁니다.
분리 방법
- 분리용 걸이에 드라이버를 끼워넣습니다.
- 분리용 걸이를 들면서 앞으로 당깁니다.
간섭 방지 필터(별매)에 대하여(CX-411□ 전용)
- 별도로 판매하는 간섭 방지 필터(PF-CX4-H, PF-CX4-V)를 장착하면 CX-411□를 2대까지 밀착 설치할 수 있습니다.
- 장착 방법/제거 방법은 위의 슬릿과 동일합니다.
<사용 시의 주의점>
PF-CX4-H와 PF-CX4-V는 각각 세로 방향과 가로 방향의 파동광만 통과시키는 편향 필터입니다.
사용 시에는 다음 사항에 주의해 주십시오.
- 간섭 방지 필터를 장착하면 검출 거리가 짧아집니다.
- 간섭 방지 필터는 2종류이므로 투·수광기에 각각 2대를 장착해 주십시오.
- 투광기나 수광기 한쪽에만, 또는 2대 모두 동일한 타입을 장착해도 간섭 방지가 되지 않습니다.
※간섭 방지 필터에는 형식명이 표기되어 있지 않습니다. 센서에 장착할 때 주의하시기 바랍니다.
- 간섭 방지 필터를 장착한 2대를 기울여 설치하면, 검출 거리나 간섭 영역에 영향을 미칠 수 있으므로 2대를 평행하게 설치하십시오.
CX-44□
설치
- 검출 물체의 이동 방향에 대한 센서 설치 방향에 주의하십시오.
이 방향의 검출은 동작이 불안정해질 수 있습니다.
- 경면체(알루미늄박이나 동박 등) 및 경면체에 가까운 물체(광택이 있는 도장면이나 코팅면)를 검출하는 경우, 약간의 각도 변화나 검출 물체 표면의 주름 등으로 인해 검출 불가능한 경우가 있으므로 주의하십시오.
- 센서 아랫면에 경면체가 있는 경우, 오작동할 수 있으므로 이 때는 센서를 위쪽으로 조금 기울여 사용하십시오.
- 검출 물체의 배경에 경면체나 경면체에 가까운 물체가 있는 경우, 배경 물체의 작은 각도 변화로 인해 오작동할 수 있습니다. 이 때는 센서를 기울여 설치하고 실제의 검출 물체로 동작을 확인하십시오.
- 센서의 검출면 부근에서 검출할 수 없는 불감 영역이 발생하므로 주의하십시오.
동작 전환 스위치에 대하여
| 동작 전환 스위치 | 내용 |
|---|---|
| 동작 전환 스위치를 시계 방향으로 끝까지 돌린 상태(L 측)에서 검출 시 ON으로 설정됩니다. |
| 동작 전환 스위치를 반시계 방향으로 끝까지 돌린 상태(D 측)에서 비검출 시 ON으로 설정됩니다. |
(주1) : 동작 전환 스위치를 일자 드라이버(별도로 준비하십시오)를 사용하여 천천히 돌리십시오. 강한 힘으로 지나치게 돌리면 파손될 수 있으므로 주의하십시오.
- BGS/FGS 기능 선택 시 출력 동작은 아래와 같습니다.
안정 표시등에 대하여
- CX-44□는 수광 소자에 2분할 포토다이오드를 사용하여 검출 물체의 반사광 입광 각도 차이로 검출하므로, 출력 및 동작 표시등(주황색)은 거리에 대응하여 동작합니다. 또한 안정 표시등(녹색)은 설정 거리에 대한 여유도를 표시합니다.
BGS/FGS 기능에 대하여
- CX-44□는 BGS/FGS 기능이 장착되어 있습니다. 검출 시의 배경 물체와 검출 물체의 위치 관계에 따라 BGS/FGS 기능을 선택하십시오.
BGS 기능
- 검출 물체가 배경 물체와 떨어져 있는 경우 사용합니다.
FGS 기능
- 검출 물체가 배경 물체와 닿아 있거나 검출 물체에 광택이 있는 경우 편리합니다.
- FGS 기능은 반드시 컨베이어 등의 배경 물체가 있는 상태에서 사용하십시오.
거리 설정
- 거리 설정 볼륨은 일자 드라이버(별도로 준비하십시오)를 사용하여 천천히 돌리십시오. 볼륨 보호를 위해 끝까지 돌리면 헛돌게 되므로 주의하십시오. 또한, 거리 설정 시 헛도는 경우는 다시 설정하십시오.
BGS 기능을 사용하는 경우
<검출 물체의 이동 방향이 센서에 대해 좌우인 경우>
| 순서 | 내용 | 거리 설정 볼륨 |
|---|---|---|
| (1) | 거리 설정 볼륨을 반시계 방향으로 끝까지 돌려, 최소 설정 위치 [CX-441□/443□/444□：약 20mm, CX-442□：약 40mm]로 합니다. |
|
| (2) | 검출 물체를 검출 위치에 놓고 거리 설정 볼륨을 천천히 시계 방향으로 돌려 검출 상태가 되는 위치 A점을 확인합니다. |
|
| (3) | 검출 물체를 제거하고 거리 설정 볼륨을 시계 방향으로 돌려 일단 검출 상태로 한 후에 반시계 방향으로 되돌리고 비검출 상태가 되는 위치 B를 확인합니다. 시계 방향으로 끝까지 돌린 상태에서 검출 상태가 되지 않는 경우는 끝까지 돌린 위치가 B점이 됩니다. (다회전 볼륨이므로 A점에서 B점까지 1회전 이상인 경우가 있습니다.) |
|
| (4) | A점과 B점의 중간 부근이 최적 위치입니다. |
|
<검출 물체의 이동 방향이 센서에 대해 전후인 경우>
- 위 (1)(2) 순서만으로 설정합니다. 또한 검출 물체에 따라 검출 위치가 변할 수 있으므로 반드시 실제의 검출 물체로 동작을 확인하십시오.
FGS 기능을 사용하는 경우
- FGS 기능은 반드시 컨베이어 등의 배경 물체가 있는 상태에서 사용하십시오.
| 순서 | 내용 | 거리 설정 볼륨 |
|---|---|---|
| (1) | 거리 설정 볼륨을 시계 방향으로 끝까지 돌려 최대 설정 위치 [CX-441□/443□：약 50mm, (CX-444□：약 100mm), CX-442□：약 300mm]로 합니다. |
|
| (2) | 배경을 검출하는 상태에서 거리 설정 볼륨을 천천히 반시계 방향으로 돌리고 비검출 상태가 되는 위치 A점을 확인합니다. |
|
| (3) | 검출 물체를 검출 위치에 놓고 거리 설정 볼륨을 반시계 방향으로 돌려 일단 비검출 상태로 한 후에 시계 방향으로 되돌리고 검출 상태가 되는 위치 B점을 확인합니다. 반시계 방향으로 끝까지 돌린 상태에서 비검출 상태가 되지 않는 경우는 끝까지 돌린 위치가 B점이 됩니다. (다회전 볼륨이므로 A점에서 B점까지 1회전 이상인 경우가 있습니다.) |
|
| (4) | A점과 B점의 중간 부근이 최적 위치입니다. |
|
기타
- 본 제품의 거리 설정 볼륨에는 기계식을 채택했습니다. 낙하 등에 주의하십시오.
