디지털 센서용 상위 통신 유닛 SC-GU1-485

  • 기본 정보

  • 용도

  • 주문 가이드

  • 옵션

  • 사양

  • 치수도

  • 사용상의 주의

------------------------------ Tab1 showing ------------------------------

기본 정보

센서의 새로운 "관리・설정" 방법을 제안

CE,UKCA를 취득했습니다.

기술·자료·견적

------------------------------ Tab2 showing ------------------------------

용도

PLC, PC를 통해 분산된 디지털 센서(FX-501/502/301/305, LS-501/403, DPS-401/402) 및 아날로그 입력 유닛(SC-A01/A02, SC-T1JA)의 일괄 관리・설정이 가능합니다.

------------------------------ Tab3 showing ------------------------------

주문 가이드

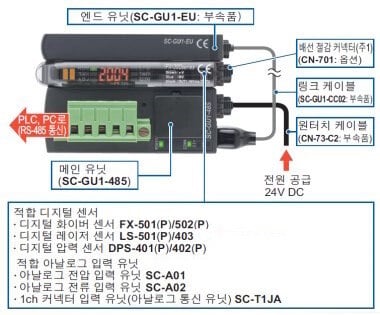

시스템 구성

시스템 구성

(주1) : FX-501(P)/502(P), LS-501(P) 중 하나를 포함하는 경우에는 최대 12대입니다.

(주2) : 출력 신호를 SC-GU1-485를 경유하여 PLC 등에 통신하는 경우에 사용합니다.

(주3) : 출력 신호를 직접 PLC 등에 배선하는 경우에 사용합니다.

통신 유닛

종류형식명내용
메인 유닛SC-GU1-485RS-485 통신을 이용하여 PLC나 PC를 통해 분산된 디지털 센서 [FX-501(P)/502(P), FX-301(P)/305(P), LS-501(P)/403, DPS-401(P)/402(P)] 및 아날로그 입력 유닛(SC-A01/A02, SC-T1JA)의 일괄 관리・설정이 가능.
1유닛에 최대 16대까지 디지털 센서/아날로그 입력 유닛을 연결할 수 있습니다.(주1)

(주1) : FX-500/LS-500 시리즈를 포함하는 경우에는 최대 12대입니다.

엔드 플레이트

엔드 플레이트는 통신 유닛에 부속되어 있지 않습니다. 반드시 별도로 판매하는 엔드 플레이트를 구입해 주십시오.

형상형식명내용

MS-DIN-ESC-GU1-485 및 디지털 센서/입력 유닛을 DIN 레일 위에서 연결한 후 양쪽에서 끼워넣듯이 고정시킵니다. 반드시 사용해 주십시오.
[2개 세트]

부속품을 별도로 구매하는 경우

SC-GU1-EU(엔드 유닛)
SC-GU1-CC02(링크 케이블)
CN-73-C2(원터치 케이블)

부속품을 별도로 구매하는 경우

------------------------------ Tab4 showing ------------------------------

옵션

품명형식명내용
배선 절감 커넥터CN-701출력 신호를 SC-GU1-485로 경유하여 PLC 등에 통신할 때 사용합니다.

배선 절감 커넥터

CN-701

------------------------------ Tab5 showing ------------------------------

사양

종류메인 유닛
형식명SC-GU1-485
적합 디지털 센서 /
적합 아날로그 입력 유닛
FX-501(P), FX-502(P), FX-301(P)(주2), FX-305(P), LS-501(-P), LS-403, DPS-401(P), DPS-402(P), SC-A01, SC-A02, SC-T1JA
연결 대수1대의 SC-GU1-485 당 최대 16대의 디지털 센서/아날로그 입력 유닛(주3)
노드 수최대 31노드
전원 전압24V DC±10% 리플 P-P10% 이하
소비 전류45mA 이하 (SC-GU1-EU는 10mA 이하)
통신 방식2선식 반이중 방식
통신 스피드57,600bps / 38,400bps / 19,200bps / 9,600bps 딥 스위치로 선택
동기 방식조보 동기 방식
전기적 특성EIA RS-485 준거
총 연장 거리통신 케이블 :SC-GU1-485 (종단)-PLC간 100m 이하
전원 케이블 :10m 미만
표시등전원(POWER)녹색 LED (통전 시 점등)
통신(COMM)녹색 LED (통신 시 점등)
상위 통신 에러(C.Err)적색 LED (PLC-마스터간 및 마스터-슬레이브간의 통신 이상, 명령 에러 시 점멸)
하위 통신 에러(S.Err)적색 LED (메인 유닛-센서간의 통신 이상 시 점멸)



사용 주위 온도-10~+55℃ (연결 대수 4~7대 일 때:-10~+50℃, 연결 대수 8~16대 일 때:-10~+45℃) (단, 결로 및 결빙되지 않을 것),
보관 시:-20~+70℃
사용 주위 습도35~85%RH, 보관 시:35~85%RH
내전압AC1,000V 1분간 충전부 전체・케이스간
절연 저항DC250V 메가에서 20MΩ 이상 충전부 전체・케이스간
내진동내구 10~150Hz  복진폭 0.75mm 또는 최대 가속도49m/s2  XYZ 각 방향 2시간
내충격내구 98m/s2 (약 10G) XYZ 각 방향 5회
재질본체 케이스:내열 ABS, 커넥터 캡:실리콘 고무
질량본체 질량:약 35g (SC-GU1-EU는 약 10g), 포장 질량:약 120g
부속품SC-GU1-EU (엔드 유닛):1대
CN-73-C2[원터치 케이블(케이블 길이 2m)]:1개
SC-GU1-CC02[링크 케이블(케이블 길이 0.2m)]:1개

(주1) : 지정하지 않은 사용 주위 온도는 =+20℃입니다.

(주2) : 대응품은 업그레이트 후의 FX-301(P)입니다. 업그레이드 전의 FX-301(P)는 사용하지 마십시오.
업그레이드 후의 FX-301(P)는 한쪽 측면에만 "NAVI"가 인쇄되어 있습니다(아래 그림 참조).

(주3) : FX-501(P)/502(P), LS-501(P) 중 하나를 포함하는 경우는 최대 12대입니다.

------------------------------ Tab6 showing ------------------------------

치수도

  • 단위mm

SC-GU1-485

메인 유닛

SC-GU1-485

SC-GU1-EU

엔드 유닛(부속)

SC-GU1-EU

CN-73-C2

원터치 케이블(부속)

CN-73-C2

SC-GU1-CC02

링크 케이블(부속)

SC-GU1-CC02

CN-701

배선 절감 커넥터(별매)

CN-701

MS-DIN-E

엔드 플레이트

MS-DIN-E

재질: 폴리카보네이트

------------------------------ Tab7 showing ------------------------------

사용상의 주의

  • 본 제품은 인체 보호용 장치로 사용하지 마십시오.
  • 인체 보호를 목적으로 하는 장치에는 OSHA, ANSI 및 IEC 등 각국의 인체 보호용에 관한 법률 및 규격에 적합한 제품을 사용해 주십시오.
  • 디지털 센서용 상위 통신 유닛 SC-GU1-485의 통신 명령 등의 상세한 내용에 대해서는 '제품 사양서'를 참조해 주십시오.

설치

  • 모든 유닛을 연결한 후 반드시 별도로 판매하는 엔드 플레이트(MS-DIN-E)로 양끝에서 끼워넣듯이 설치해 주십시오.
  • 디지털 센서는 동일 기종별로 정리해서 연결해 주십시오.

각부의 명칭과 기능

메인 유닛/SC-GU1-485

메인 유닛/SC-GU1-485

 명칭기능
(1)전원 표시등(녹색)통전 시 점등
(2)통신 표시등(녹색)통전 시 점등
(3)상위 통신 에러
표시등(적색)(주1)
PLC(디지털 센서)-마스터간 및 마스터-슬레이브 간의 통신 이상, 명령 오류 시 점등
(4)하위 통신 에러
표시등(적색)(주1)
메인 유닛-디지털 센서간의 통신 이상시 점멸
(5)어드레스 설정용
딥 스위치

アドレス設定用ディップスイッチ


(그림은 공장 출하 상태)
bit No.명칭내용
8~6-사용하지 않습니다.
5~1어드레스 설정어드레스 설정 시에 사용합니다.
(6)통신 설정용
딥 스위치

通信設定用ディップスイッチ


(그림은 공장 출하 상태)
bit No.명칭내용(0:OFF, 1:ON)
8종단 변환0:-, 1:종단
※:종단 노드의 메인 유닛은 반드시 딥 스위치를 ON으로 설정해 주십시오.
종단 노드 이외의 메인 유닛은 반드시 딥 스위치를 OFF로 설정해 주십시오.
7BCC 체크0:없음, 1:있음
6스톱 비트0:1비트, 1:2비트
5패리티
체크
0:없음, 1:있음
40:짝수, 1:홀수
3데이터 길이0:7bit, 1:8bit
2~1통신 속도00:9.6kbps, 01:19.2kbps
10:38.4kbps, 11:57.6kbps
(7)리셋 스위치설정 변경을 유효로 합니다.
(8)단자대 커넥터상위 컨트롤러 및 메인 유닛 연결 시 사용합니다.

(주1) : 상위 통신 에러 표시등(적색)과 하위 통신 에러 표시등(적색)이 혼재되어 있는 경우에는 각 표시등이 교대로 점멸합니다.

상위 통신 케이블 연결

  • 배선은 반드시 전원을 끈 상태에서 실시해 주십시오.
  • 통신 케이블은 반드시 지정된 것을 사용해 주십시오.
  • 통신 거리는 사양 범위 내에서 사용해 주십시오.
  • 메인 유닛(SC-GU1-485)끼리 연결하는 경우, 최대 31 노드를 연결할 수 있습니다. 아래 그림과 같이 배선해 주십시오.

배선

  • 전원 가공 치수는 7mm로 처리해 주십시오.

전원 가공 치수는 7mm로 처리해 주십시오.

  • 단자대 커넥터에 배선하는 전선 끝은 납땜 도금 등을 하지 마십시오. 조여있는 나사가 느슨해져 배선이 풀어지는 경우가 있습니다.
  • 전선 고정용 나사 조임 토크는 0.5N・m 이하로 설정해 주십시오.
  • 단자대 커넥터가 본체에서 빠지지 않도록 플랜지부의 나사도 조여 주십시오. 그때의 조임 토크는 0.5N・m 이하로 설정해 주십시오.
  • 통신 케이블은 실드 부속 트위스트 페어 케이블을 사용해 주십시오.
    또한 실드는 프레임 그라운드(F.G.) 연결해 주십시오.
    <권장 케이블>
    (주)스미덴 히타치 케이블 제조 JKPEV-S 1P×0.5SQ
  • 프레임 그라운드(F.G.) 단자는 유닛 내부에 연결되어 있지 않습니다.
  • 종단 노드의 메인 유닛 통신 설정용 딥 스위치・종단 변환은 반드시 ON으로 설정해 주십시오.
    종단 노드 이외의 메인 유닛 통신 설정용 딥 스위치・종단 변환은 반드시 OFF로 설정해 주십시오.
  • 종단 노드에는 종단 저항 100Ω을 설치해 주십시오.

(주1) : 메인 유닛에는 종단 저항이 내장되어 있습니다. 종단 노드의 메인 유닛은 반드시 통신 설정용 딥 스위치・종단 변환을 ON으로 설정해 주십시오. 종단 노트 이외의 메인 유닛은 반드시 통신 설정용 딥 스위치・종단 변환을 OFF로 설정해 주십시오.

통신 설정용 딥 스위치

배선

  • 배선 작업 및 증설 작업은 반드시 전원을 끈 상태에서 실시해 주십시오.
  • 잘못된 배선은 고장의 원인이 됩니다.
  • 전원 입력은 디지털 센서를 포함하여 정격을 초과하지 않도록 전원 변동을 확인해 주십시오.
  • 유닛 설치부 주변에 노이즈 발생원이 되는 기기(스위칭 레귤레이터, 인버터 모터 등)를 사용하는 경우에는 기기의 프레임 그라운드(F.G.) 단자를 반드시 접지해 주십시오.

기타

  • 전원 투입 시의 과도적 상태(1s)를 피해 사용해 주십시오.
  • 실외에서 사용하지 마십시오.
  • 증기, 먼지 등이 많은 곳에서는 사용을 피해 주십시오.
  • 시너 등의 유기 용제나 물, 기름, 유지가 직접 닿지 않도록 주의해 주십시오.
  • 인화성, 폭발성 가스가 있는 환경에서는 사용할 수 없습니다.
  • 절대로 제품을 분해・수리・개조하지 마십시오.
