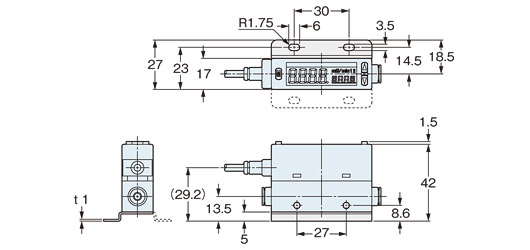

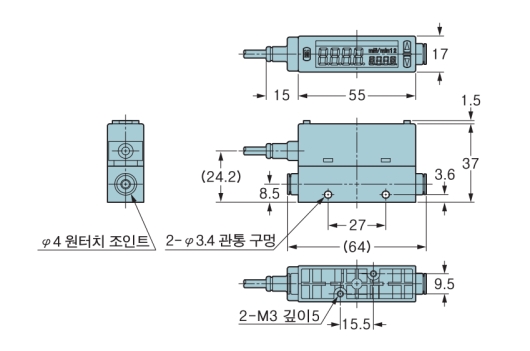

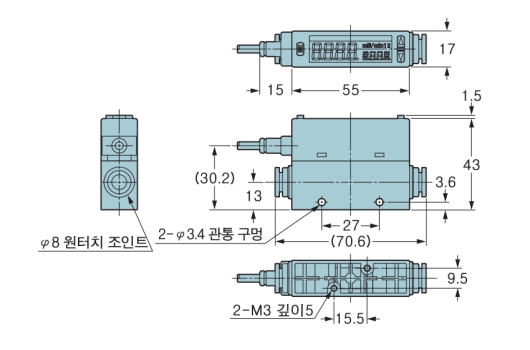

치수도
- 단위mm
FM-2□-4(-P)
센서
FM-2□-8(-P)
센서
FM-2□-A□(-P)
(주1) : FM-2□-AG2-P는 G1/2 암나사입니다.

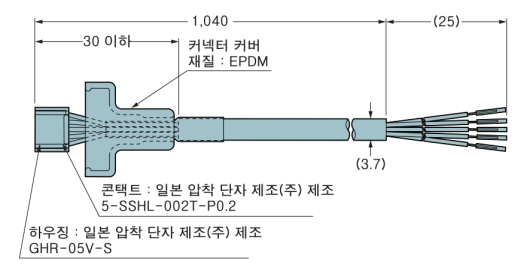

CN-F15-C1
커넥터 부착 케이블(부속)
MS-FM2-1

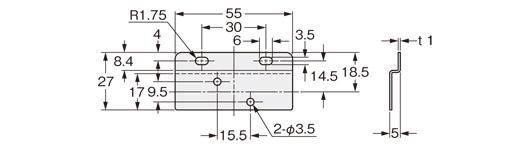

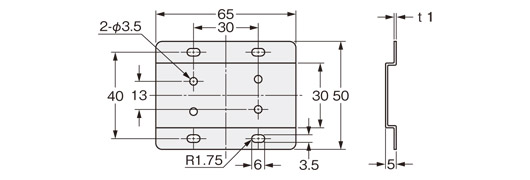

센서 설치 브래킷(별매)
재질: SPCC(니켈 도금)
M3(길이 6mm) 와셔 삽입 나사 2개 부속

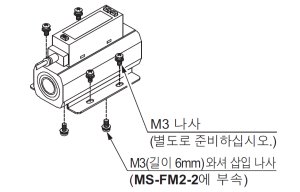

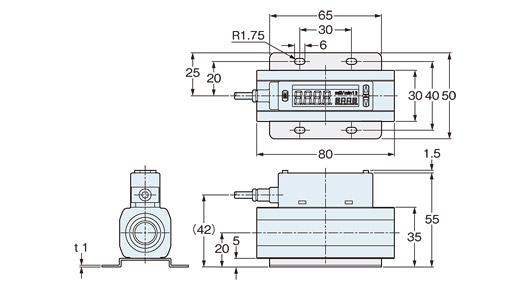

장착도
그림은 FM-252-4에 설치한 경우입니다.
MS-FM2-2
센서 설치 브래킷(별매)
재질: SPCC(니켈 도금)
M3(길이 6mm) 와셔 삽입 나사 2개 부속
장착도
그림은 FM-255-AR2에 설치한 경우입니다.
회로・연결
FM-2□
NPN 출력 타입

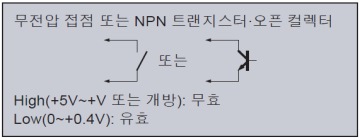

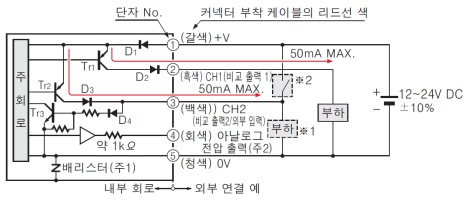

입・출력 회로도
(주1) : 알루미늄 본체 타입은 센서의 절연 파괴 방지를 위해 내부 전원 회로와 금속 본체 사이에 배리스터(제한 전압 약 40V)가 연결되어 있으므로 금속 본체를 전원의 +V 또는 0V에 연결된 장치의 프레임 그라운드(F.G.) 에 접지해 주십시오. 또한 내부 전원 회로와 금속 본체 사이에서 내전압 시험·절연 저항 시험은 실시하지 마십시오.
(주2) : 아날로그 전압 출력에는 단락 보호 회로가 장착되어 있지 않습니다. 전원 또는 용량 부하를 직접 연결하지 마십시오.

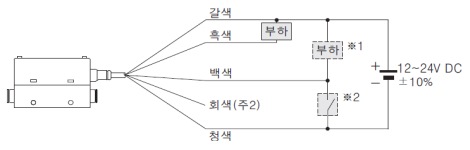

연결도

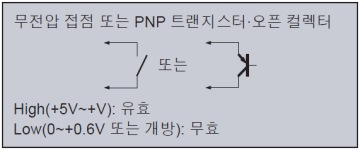

(주1) : CH2를 비교 출력2로 사용하는 경우
(주2) : CH2를 외부 입력으로 사용하는 경우
아날로그 전압 출력
<양방향 검출인 경우>
<한쪽 검출인 경우>
FM-2□-P
PNP 출력 타입

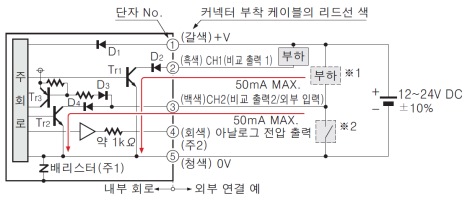

입・출력 회로도
(주1) : 알루미늄 본체 타입은 센서의 절연 파괴 방지를 위해 내부 전원 회로와 금속 본체 사이에 배리스터(제한 전압 약 40V)가 연결되어 있으므로 금속 본체를 전원의 +V 또는 0V에 연결된 장치의 프레임 그라운드(F.G.) 에 접지해 주십시오. 또한 내부 전원 회로와 금속 본체 사이에서 내전압 시험·절연 저항 시험은 실시하지 마십시오.
(주2) : 아날로그 전압 출력에는 단락 보호 회로가 장착되어 있지 않습니다. 전원 또는 용량 부하를 직접 연결하지 마십시오.
연결도
(주1) : CH2를 비교 출력2로 사용하는 경우
(주2) : CH2를 외부 입력으로 사용하는 경우
아날로그 전압 출력
<양방향 검출인 경우>
<한쪽 검출인 경우>
검출 특성

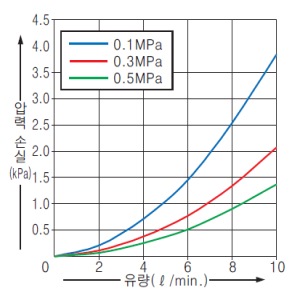

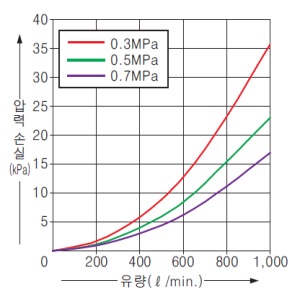

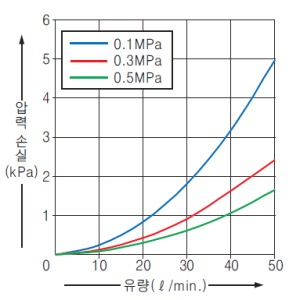

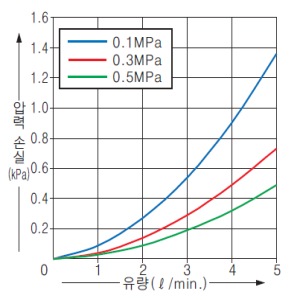

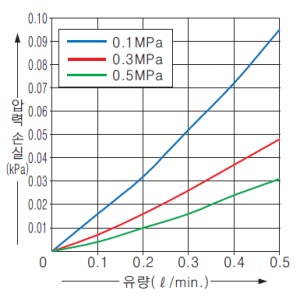

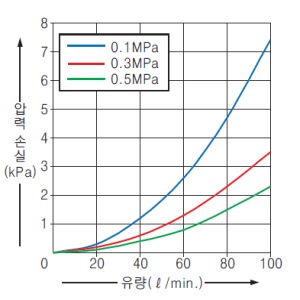

압력 손실 특성도(대표 예)
FM-252-4(-P)
FM-213-4(-P)
FM-253-4(-P)
FM-214-4(-P)
FM-254-8(-P)
FM-215-8(-P)
FM-255-A□2(-P)
FM-216-A□2(-P)
각부의 명칭
(주1) : 순방향 표시의 화살표 방향은 흐름 방향을 쌍방향 또는 한쪽 방향으로 설정한 경우 유량의 순방향을 나타냅니다. 한쪽 역방향으로 설정한 경우는 순방향 표시와 반대 방향이 순방향이 됩니다.
(주2) : FM-2□-4(-P)에는 φ4의 원터치 조인트, FM-2□-8(-P)에는 φ8의 원터치 조인트가 장착되어 있습니다. 또한 알루미늄 보디 타입에는 원터치 조인트가 장착되어 있지 않습니다.
단자 배열도
본 제품 연결 커넥터부의 단자 배열(센서 본체 측)
| 커넥터 핀 No. | 커넥터 부착 케이블의 리드선 색 | 단자명 |
|---|---|---|
| [1] | 갈색 | ＋V |
| [2] | 흑색 | CH1(비교 출력1) |
| [3] | 백색 | CH2(비교 출력2 / 외부 입력) |
| [4] | 회색 | 아날로그 전압 출력 |
| [5] | 청색 | 0V |
설치
- 본 제품은 상하 좌우 모든 방향으로 설치할 수 있습니다.
수평 설치
- M3 나사를 사용하여 조임 토크 0.5N･m로 하십시오.
<수지 보디 타입>
수직 설치
- M3 나사를 사용하여 조임 토크 0.5N･m로 하십시오.
센서 설치 브래킷을 사용하는 경우

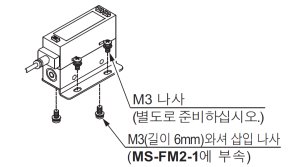

- 본 제품을 센서 설치 브래킷 MS-FM2-1(별매) 또는 MS-FM2-2(별매)에 설치하는 경우는, 센서 설치 브래킷에 부속된 M3 와셔 삽입 나사(길이 6mm)를 사용하십시오. 이때 조임 토크는 0.5N･m로 하십시오.
또한, 센서 설치 브래킷을 설치면에 설치하는 경우는 M3 나사를 사용하십시오.
MS-FM2-1을 사용
MS-FM2-2를 사용

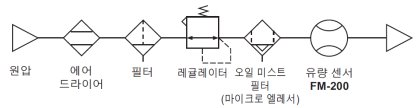

배관
- 원터치 조인트 타입의 제품에 삽입하는 튜브는 아래 표에 규정된 튜브를 사용하십시오.
| 튜브 재질 | 튜브 지름(mm) | 치수 허용값 |
|---|---|---|
| 폴리아미드관 | φ4, φ8 | ±0.1mm 이내 |
| 폴리우레탄관 | φ4 | ±0.1mm 이내 |
| φ8 | +0.1-0.15mm 이내 |
- 튜브를 삽입하고 튜브가 빠지지 않는지 확인한 후 본 제품을 사용하십시오.
- 컴프레서에서의 압축 공기에는 드레인(물, 산화 오일, 이물질 등)이 포함되어 있으므로 본 제품의 일차 측(상류) 필터 및 에어 드라이어, 오일 미스트 필터(마이크로 엘레서)를 설치하십시오.
또한, 본 제품 내의 메시(금속망)는 배관 내의 흐름을 정류시키기 위한 것으로, 이물질을 제거하기 위한 것이 아닙니다. 반드시 본 제품의 일차 측에 필터를 설치하십시오.
- 본 제품의 일차 측에 밸브를 사용하는 경우는, 금유 사양인 밸브를 사용하십시오. 그리스 또는 오일 등의 비산으로 본 제품이 오작동하거나 파손될 수 있습니다.
- 본 제품을 흡착 확인 등으로 사용하는 경우는, 이물질 및 수분의 흡입 방지를 위해 흡입 측에 반드시 여과도 10μm 이하의 에어 필터를 설치하십시오.
또한, 대기의 이슬점과 본 제품의 주위 온도를 고려하여 배관 내에서 결로되지 않는 조건에서 사용하십시오. - 알루미늄 보디 타입에 시판의 조인트를 설치하는 경우, 본체의 금속부를 스패너를 사용해 고정하고 조임 토크 16~18N･m으로 조이십시오. 규정 이상의 토크로 조이면 시판 조인트 또는 본체가 파손될 수 있습니다.
- 배관 시에는 씰 테이프나 접착제 등의 이물질이 혼입되지 않도록 주의하십시오. 이물 혼입으로 인해 본 제품이 오작동하거나 파손될 수 있습니다.
- 이차 측(하류)을 대기 개방으로 사용하는 경우는, 반드시 조인트를 설치하십시오. 조인트를 설치하지 않으면 본 제품 내의 포트 필터가 분리될 수 있습니다.
배선
- 배선 작업은 반드시 전원을 끈 상태에서 실시하십시오.
- 오배선은 고장의 원인이 됩니다.
- 정격 범위 이상의 전압을 인가하거나 교류 전원에 연결하면 파손, 소손될 수 있으므로 주의하십시오.
- 전원에 시판 스위칭 레귤레이터를 사용하는 경우는 반드시 전원의 프레임 그라운드(F.G.) 단자를 접지하십시오.
- 센서 설치부 주변에 노이즈 발생원이 되는 기기(스위칭 레귤레이터, 인버터 모터 등)를 사용하는 경우는 기기의 프레임 그라운드(F.G.) 단자를 반드시 접지하십시오.
- 고압선 및 동력선과의 병렬 배선 및 동일 배선관의 사용은 피하십시오. 유도로 인한 오작동의 원인이 됩니다.
- 케이블 연장은 0.3mm2 이상의 케이블로 전체 길이 10m까지 가능합니다.
- 케이블 인출부를 무리하게 꺾거나 잡아당기는 등 스트레스를 가하지 않도록 하십시오.
기타
- 본 제품은 계량법에 적합하지 않으므로 상거래에는 사용하십시오.
- 내압력을 초과하는 압력을 인가하지 마십시오.
- 전원 투입 시의 과도적 상태(약 5s)를 피해 사용하십시오.
- 강한 전자계 내에서는 성능을 만족하지 못할 수 있습니다.
- 표시, 아날로그 전압 출력의 정밀도는 온도 성능 외에 통전으로 인한 자가 발열의 영향도 받습니다. 사용 시는 대기 상태(통전 후 5분 이상)를 두십시오.
- 실외에서 사용하지 마십시오.
- 증기, 먼지 등이 많은 장소, 부식성 가스 등이 발생하는 환경에서는 사용하지 마십시오.
- 신너 등의 유기용제나 강한 산, 알칼리, 물, 기름, 유지가 닿지 않도록 주의하십시오.
- 본 제품을 떨어뜨리거나, 강한 충격을 가하지 마십시오. 고장의 원인이 됩니다.
- 액정 표시 부품 생산 중지에 따라 2018년 10월 생산분부터 광 누출이 적은 액정 표시 부품으로 변경되었습니다. 기존 제품과 시야각이 달라, 액정 표시부를 보는 법이 다릅니다.
