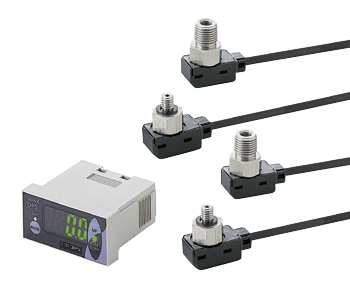

헤드 분리형 · 디지털 압력 센서[기체용] DP5/DPH(종료품)

다운로드

수주 종료 정보
사양

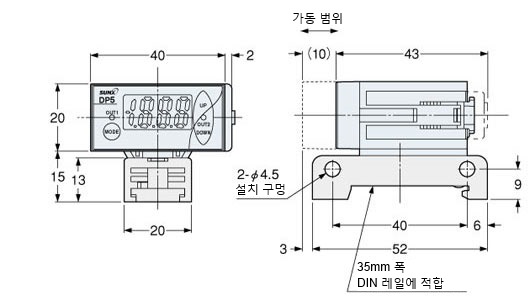

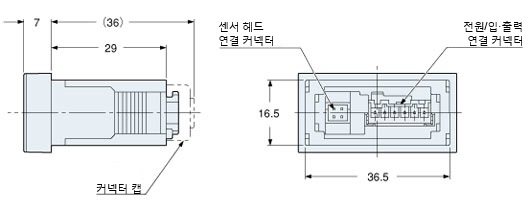

치수도

수주 종료

종료 시기

2013년09월30일

이 제품은 수주를 종료했습니다.
대체 상품의 안내 및 종료 상품의 상세 내용은 아래를 참조하십시오.

수주 종료 정보

사양

센서 헤드

종류		부압				정압			연성압
종류		-101kPa 타입				1MPa 타입			±100kPa 타입
형식명		DPH- A00	DPH- A10	DPH- A20	DPH- A30	DPH- A02	DPH- A12	DPH- A22	DPH- A07	DPH- A17	DPH- A27
압력 종류		게이지 압력
정격 압력 범위 (주2)		0~-101.3kPa				0~1.000MPa			-100.0~100.0kPa
내압력		500kPa				1.500MPa			500kPa
적용 유체		비부식성 기체
전원 전압		12~24V DC⁺¹⁰/_-15% 리플 P-P10% 이하
소비 전류		15mA 이하(동작 표시등 소등 시)/17mA 이하(동작 표시등 점등 시)
아날로그 압력 출력 (주4)		・출력 전압: 1~5V(정격 압력 범위에서) ・제로점: 1V±2%F.S. 이내(부압 타입 · 정압 타입) 　　　　　　3V±3%F.S. 이내(연성압 타입) ・스팬: 4V±3.5%F.S. 이내 ・직선성: ±1%F.S. 이내 ・출력 임피던스: 약 1kΩ
내 환 경 성	보호 구조	IP40(IEC)
	사용 주위 온도	0~+50℃(단, 결로가 없을 것), 보관 시: -10~+60℃
	사용 주위 습도	35~85%RH, 보관 시: 35~85%RH
	내전압	AC1,000V 1분간 충전부 일괄 · 케이스 간
	절연 저항	DC500V 메가에서 50MΩ 이상 충전부 일괄 · 케이스 간
	내진동	내구 10~500Hz 복진폭 3mm XYZ 각 방향 2시간
	내충격	내구 1,000m/s²(약 100G) XYZ 각 방향 3회
동작 표시		주황색 LED(컨트롤러 DP5와 연결 시에만 비교 출력1 ON 시 점등)
온도 특성		±1%F.S. 이내(+25℃의 검출 압력을 기준으로 +10~+40℃의 사용 주위 온도 범위에서) ±3%F.S. 이내(+25℃의 검출 압력을 기준으로 0~+50℃의 사용 주위 온도 범위에서)
전원 전압 변동		±0.5%F.S. 이내(사용 전원 전압의 ±10% 변동에서)

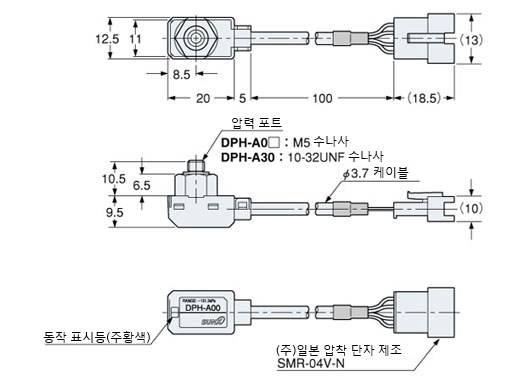

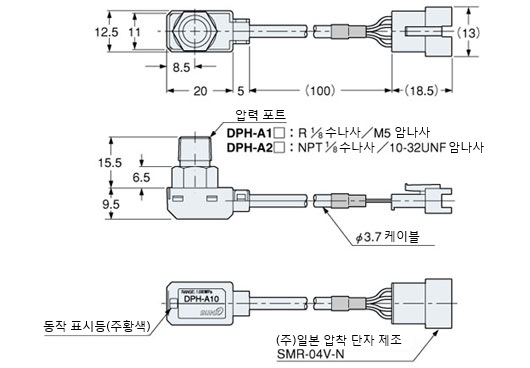

압력 포트		DPH-A0: M5 수나사(개스킷 장착), DPH-A1□: R(PT)1/8 수나사 / M5 암나사, DPH-A2: NPT1/8 수나사 / 10-32UNF 암나사, DPH-A30: 10-32UNF 수나사(개스킷 장착)
재질		케이스: PBT, 압력 포트: 황동(니켈 도금) (단, DPH-A0□는 SUS303)
연결 방식		커넥터 연결
케이블		0.2mm² 4심 커넥터 부착 내유 캡타이어 케이블 100mm 부속

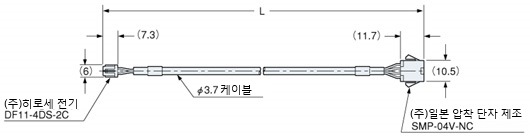

케이블 연장		0.3mm² 이상의 케이블로 전체 길이 10m까지 연장 가능
질량		DPH-A0□ · DPH-A30: 본체 질량 약 6g, DPH-A1□ · DPH-A2□: 본체 질량 약 10g
부속품		개스킷(DPH-A0□, DPH-A30만 해당)

(주1) : 지정하지 않은 측정 조건은 사용 주위 온도 =+20℃입니다.

(주2) : 정격 압력 범위는 제품 성능을 만족하는 범위입니다.

(주3) : 센서 헤드는 단품으로 사용할 수 있습니다.

(주4) :

컨트롤러(일본용)

종류		NPN 출력	PNP 출력
형식명		DP5-C-Z	DP5-C-ZP
조합 압력 센서 헤드		DPH-A00, DPH-A02, DPH-A07, DPH-A10, DPH-A12, DPH-A17, DPH-A20, DPH-A22, DPH-A27, DPH-A30
정격 압력 범위(주2)		부압: 0~-101.3kPa, 정압: 0~1.000MPa, 연성압: -100.0~100.0kPa
설정 압력 범위(주2)		부압: 101.3~-101.3kPa, 정압: -1.050~1.050MPa, 연성압: -199.9~199.9kPa
전원 전압		12~24V DC⁺¹⁰/_-15% 리플 P-P10% 이하
소비 전류		60mA 이하(센서 헤드 미포함)
센서 공급 전압		전원 전압과 동일
비교 출력 (비교 출력1, 비교 출력2)		NPN 트랜지스터 · 오픈 컬렉터 (2출력) ・최대 유입 전류: 100mA ・인가 전압: 30V DC 이하 (비교 출력 - 0V 간) ・잔류 전압: 1V 이하 (유입 전류 100mA에서) 　　　　　　　 0.4V 이하 (유입 전류 16mA에서)	PNP 트랜지스터 · 오픈 컬렉터 (2출력) ・최대 유출 전류: 100mA ・인가 전압: 전원 전압과 동일 (비교 출력 - +V 간) ・잔류 전압: 2V 이하 (유출 전류 100mA에서)
	출력 동작	NO/NC를 키 조작으로 선택
	출력 모드	히스테리시스 모드 · 윈도 콤퍼레이터 모드 · 누설 시험 모드 · 강제 출력 제어 모드의 4종류 장착 키 조작으로 모드 1개 선택
	응차 (히스테리시스)	1digit (단, 히스테리시스 모드 사용 시 가변, 누설 시험 모드 사용 시 비교 출력1만 가변)
	반복 정밀도	부압 · 정압 헤드: ±0.2%F.S.±1digit(±3digits) 이내, 연성압 헤드: ±0.2%F.S.±2digits(±6digits) 이내
	응답 시간	1ms, 16ms, 128ms, 512ms 이하 키 조작으로 1종류 선택 (단, 오토 레퍼런스 / 리모트 제로점 조정 입력 시에는 설정 응답 시간+2ms)
	단락 보호	장착
입 력	압력 센서 헤드 입력	입력 전압 범위 1~5V DC(정격 압력 범위에서)
입 력	외부 입력 (오토 레퍼런스 기능 / 리모트 제로점 조정 기능)	입력 조건: NPN 무접점 입력 　　　　[Low(OFF) 시 동작] 신호 조건: High…5~30V 또는 개방 Low…0.4V 이하 Low 레벨 입력 시간…2ms 이상	입력 조건: PNP 무접점 입력 　　　　[Hi(ON) 시 동작] 신호 조건: High…5~30V Low…0.4V 이하 또는 개방 High 레벨 입력 시간…2ms 이상
아날로그 전압 출력 (주5)		출력 전압: 1~5V(정격 압력 범위에서) 제로점: 1V±2.5%F.S. 이내 (부압, 정압) 　　　　　 3V±3.5%F.S. 이내(연성압) 스팬: 4V±4%F.S. 이내 직선성: ±1%F.S. 이내 출력 임피던스: 약 1kΩ
표시		3 1/2 자리 LCD 표시(적색 및 녹색 백라이트 부착) (표시 갱신 주기: 256ms, 512ms, 1,024ms 키 조작으로 1종류 선택)
	표시 압력 범위	부압: 5.1~-101.3kPa, 정압: -0.050~1.050MPa, 연성압: -101.3~105.0kPa
	동작 표시	비교 출력 ON 시 LCD 세그먼트가 적색 표시, 비교 출력 OFF 시 LCD 세그먼트가 녹색 표시(보조 설정으로 연동 출력 선택)
아날로그 바 표시		약 14%F.S. 스텝으로 표시
동작 표시등		주황색 LED(비교 출력1 ON 시 점등), 녹색 LED(비교 출력2 ON 시 점등)
내 환 경 성	보호 구조	IP40(IEC)
	사용 주위 온도	0~+50℃(단, 결로가 없을 것), 보관 시: -10~+60℃
	사용 주위 습도	35~85%RH, 보관 시: 35~85%RH
	내전압	AC1,000V 1분간 충전부 일괄 · 케이스 간
	절연 저항	DC500V 메가에서 50MΩ 이상 충전부 일괄 · 케이스 간
	내진동	내구 10~150Hz 복진폭 0.75mm XYZ 각 방향 2시간
	내충격	내구 100m/s² XYZ 각 방향 3회
온도 특성		±0.5%F.S. 이내[+25℃를 기준으로 0~+50℃의 사용 주위 온도 범위에서(센서 헤드 미포함)]
재질		프론트 케이스: ABS, LCD 표시부: PET, 리어 케이스: PBT

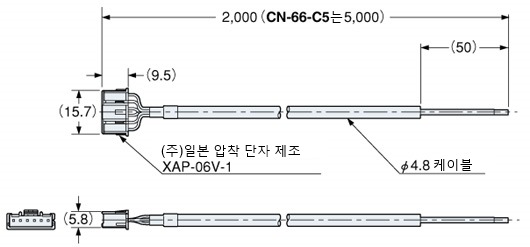

연결 방식		커넥터 연결
적 합 케 이 블	도체 단면적(주3)	0.16~0.32mm²(AWG #25~#22)
	리드선 지름	φ1.2~φ1.8mm
	선 재질	주석 도금 난동 연선
	배선 길이	0.3mm² 이상의 케이블로 전체 길이 100m(CE 마크 적합 시에는 10m 미만)까지 가능
질량		본체 질량: 약 20g

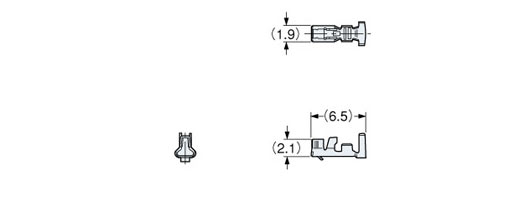

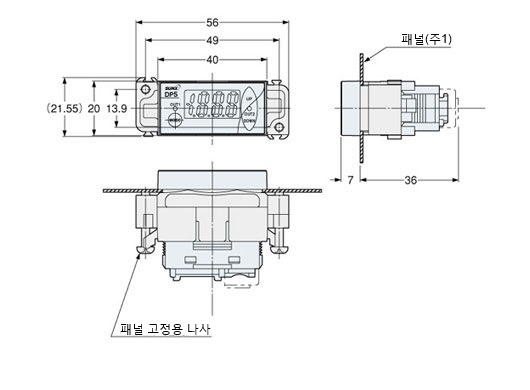

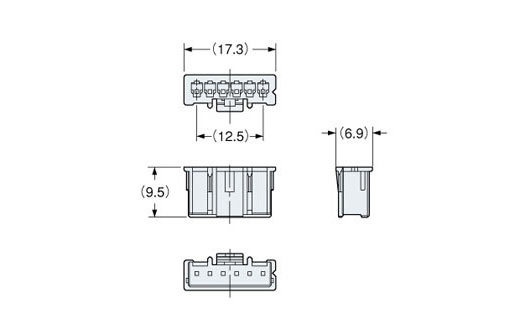

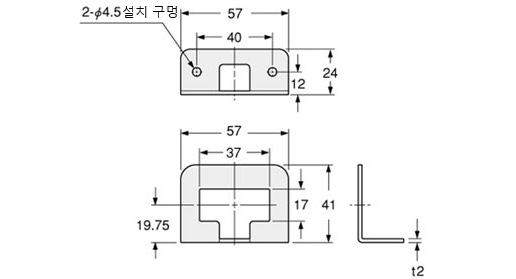

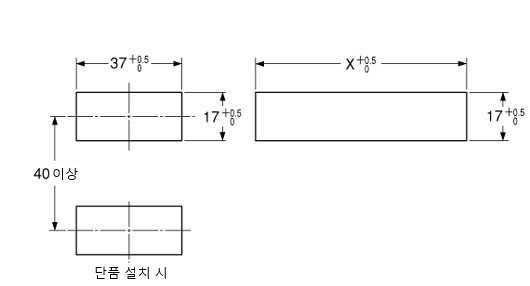

부속품		패널 설치 도구(MS-DP-1): 1세트, 연결 커넥터: 1세트(하우징: 1개, 커넥터 브래킷: 6개), 단위 명판: 1세트, 커넥터 캡: 1개
