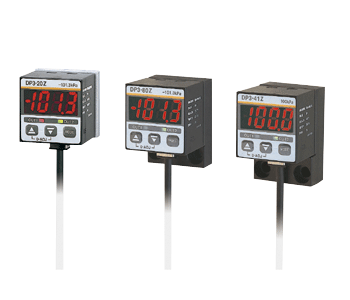

오토 레퍼런스 기능 탑재 디지털 압력 센서[기체용] DP3(종료품)

다운로드

매뉴얼

수주 종료 정보
사양
치수도

수주 종료

종료 시기

2013년09월30일

이 제품은 수주를 종료했습니다.
대체 상품의 안내 및 종료 상품의 상세 내용은 아래를 참조하십시오.

수주 종료 정보

사양

일본용

종류		부압		정압
		-101kPa 타입		100kPa 타입		1MPa 타입
		표준 타입	경량 타입	표준 타입	플랫 타입	표준 타입	플랫 타입
형식명		DP3-20Z	DP3-80Z	DP3-21Z	DP3-41Z	DP3-22Z	DP3-42Z
압력 종류		게이지 압력
정격 압력 범위		0~-101.3kPa		0~100.0kPa		0~1.000MPa
설정 압력 범위 (주2)		5.1~-101.3kPa		-5.0~100.0kPa		-0.050~1.000MPa
설정 가능 범위 (주3)		101.3~-101.3kPa		-100.0~100.0kPa		-1.000~1.000MPa
내압력		490kPa		490kPa		1.47MPa
적용 유체		비부식성 기체
전원 전압		12~24V DC ⁺¹⁰/_-15% 리플 P-P10% 이하
소비 전류		50mA 이하
비교 출력 (비교 출력1 비교 출력2)		NPN 트랜지스터 · 오픈 컬렉터 ・최대 유입 전류: 100mA ・인가 전압: 30V DC 이하(비교 출력 - 0V 간) ・잔류 전압: 1V 이하(유입 전류 100mA에서) 　　　　　　　 0.4V 이하(유입 전류 16mA에서)
	출력 모드	히스테리시스 모드 · 윈도 콤퍼레이터 모드 · 누설 시험 모드 · 강제 출력 제어 모드의 4가지 모드 장착. 키 조작으로 1개 모드 선택
	응차 (히스테리시스)	1digit(단, 히스테리시스 모드 사용 시 가변, 누설 시험 모드 사용 시 비교 출력1만 가변)
	반복 정밀도	±0.2%F.S.±1digit 이내
	응답 시간	2.5ms 이하[오토 레퍼런스 입력 시에는 7.5ms 이하]
	단락 보호	장착
오토 레퍼런스 입력(주4)		NPN 무접점 입력[Low 시(OFF 시) 동작] ・신호 조건: High…5~30V 또는 개방 　　　　　　　 Low…0.4V 이하(유출 전류 0.5mA 이하) 　　　　　　　 Low 레벨 입력 시간…1ms 이상 　　　　　　　 기준 압력 유지 시간…1ms 이상
표시		3 1/2 자리 적색 LED 표시 (샘플링 주기: 약 4회/초)
	표시 압력 범위	5.1~ -101.3kPa		-5.0~ 100.0kPa		-0.050~ 1.000MPa
아날로그 바 표시		약 10%F.S. 스텝으로 표시
동 작 표 시 등	비교 출력1	주황색 LED(비교 출력1 ON 시 점등)
동 작 표 시 등	비교 출력2	녹색 LED(비교 출력2 ON 시 점등)
내 환 경 성	보호 구조	IP40(IEC)
	사용 주위 온도	-10~+50℃(단, 결로 및 결빙이 없을 것), 보관 시: -10~+60℃
	사용 주위 습도	35~85%RH, 보관 시: 35~85%RH
	내전압	AC1,000V 1분간 충전부 일괄 · 케이스 간
	절연 저항	DC500V 메가에서 50MΩ 이상 충전부 일괄 · 케이스 간
	내진동	내구 10~150Hz 복진폭 0.75mm XYZ 각 방향 2시간
	내충격	내구 100m/s²(약10G) XYZ 각 방향 3회
온도 특성		-10~+50℃의 사용 주위 온도 범위에서 +20℃일 때 검출 압력의 ±1%F.S. 이내
압력 포트		표준 타입: Rc(PT)1/8 암나사, 플랫 타입: Rc(PT)1/8 암나사, 경량 타입: M5 암나사
재질		프론트 케이스: ABS, 리어 케이스: PPS(유리 섬유 첨가), LED 표시부: 아크릴 압력 포트 어태치먼트: 아연 다이캐스트[경량 타입은 POM(유리 섬유 첨가), 압력 포트는 황동(니켈 도금)]
케이블		0.15mm² 5심 내유 캡타이어 케이블 2m 부속
케이블 연장		0.3mm² 이상의 케이블로 전체 길이 100m(CE 마킹 적합 시에는 10m 미만)까지 연장 가능
질량		표준 타입: 본체 질량 약 95g, 플랫 타입: 본체 질량 약 120g, 경량 타입: 본체 질량 약 70g
부속품		DPX-02(압력 포트용 육각 구멍 플러그): 1개(표준 타입만 해당)

(주1) : 지정하지 않은 측정 조건은 사용 주위 온도=+20℃입니다.

(주2) : 설정 압력 범위는 설정값1(P-1) 및 설정값2(P-2)의 설정 압력 범위입니다.

(주3) : 설정 가능 범위는 설정값3(P-3) 및 설정값4(P-4)의 설정 압력 범위로, 오토 레퍼런스 기능에 대응하도록 정격 압력 범위가 넓게 책정되어 있습니다.

(주4) : 일본 외의 국가용 제품(압력 단위 변환 기능 장착 타입)에 대한 내용은 문의해 주십시오.

치수도

단위mm

DP3-2口

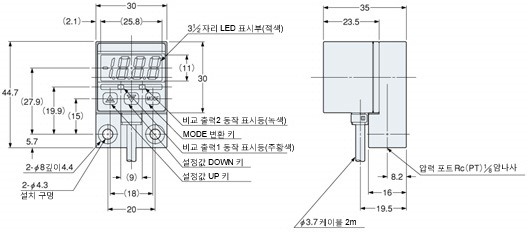

표준 타입

DP3-8口

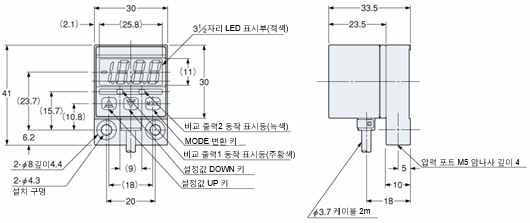

경량 타입

DP3-4口

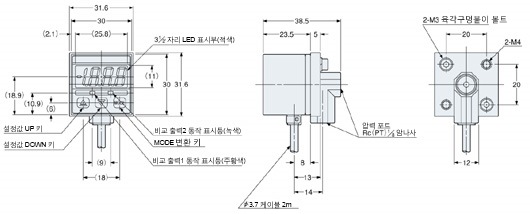

플랫 타입

MS-DPX

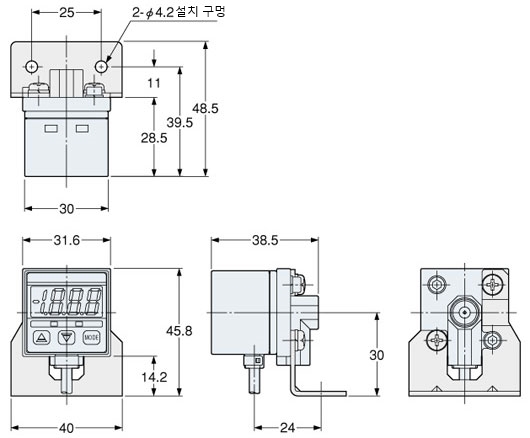

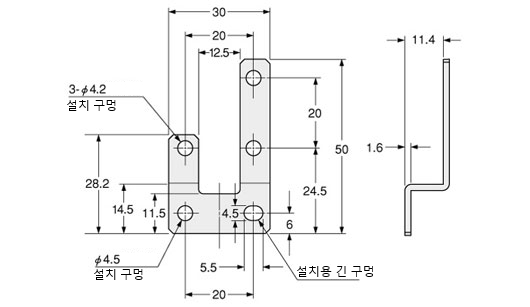

표준 타입용 센서 설치 브래킷(별매)

재질: SPCC(유니크롬 도금)
M4(길이 6mm) 냄비 나사 2개, 스프링 와셔 2개 부속

장착도

MS-DPX-4

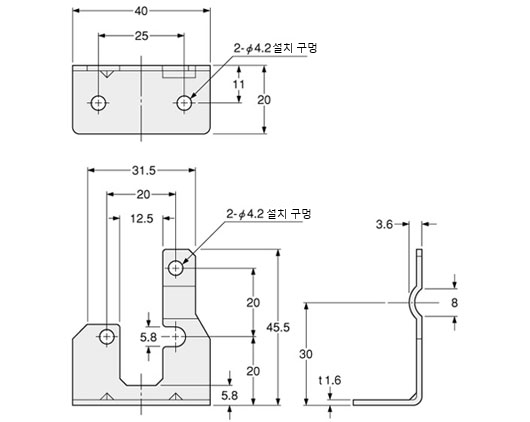

표준 타입용 뒷면 방향 센서 설치 브래킷(별매)

재질: SPCC(유니크롬 도금)
M4(길이 6mm) 냄비 나사 2개, 스프링 와셔 2개 부속

장착도

MS-DPX-2
DPX-04

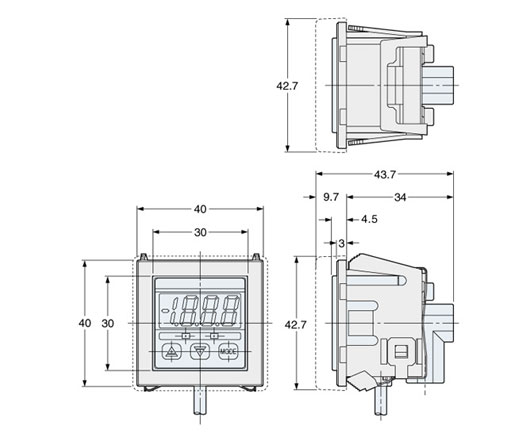

표준 타입용 패널 설치 도구, 전면 보호 커버(별매)

장착도

점선은 전면 보호 커버
재질: 폴리카보네이트(전면 보호 커버)
나일론6, SUS304(패널 설치 도구)

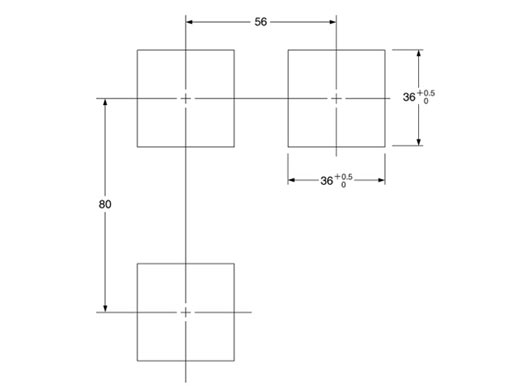

패널 컷 치수

(주1) : 패널 두께는 1~3.2mm로 해 주십시오.
