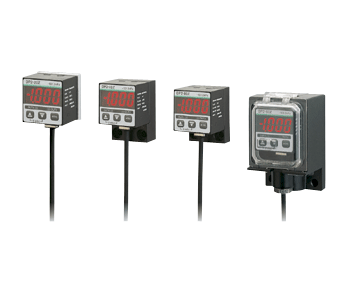

사양
| 종류 | 부압 | 정압 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| -101kPa 타입 | 100kPa 타입 | 1MPa 타입 | ||||||||
| 표준 타입 | 경량 타입 | IP67 타입 | 표준 타입 | 플랫 타입 | IP67 타입 | 표준 타입 | 플랫 타입 | IP67 타입 | ||
| 형식명 | DP2-20 | DP2-80 | DP2-60 | DP2-21 | DP2-41 | DP2-61 | DP2-22 | DP2-42 | DP2-62 | |
| 압력 종류 | 게이지 압력 | |||||||||
| 정격 압력 범위 | 0~-101.3kPa | 0~100.0kPa | 0~1.000MPa | |||||||
| 설정 압력 범위 | 5.1~-101.3kPa | -5.0~100.0kPa | -0.050~1.000MPa | |||||||
| 내압력 | 490kPa | 1.47MPa | ||||||||
| 적용 유체 | 비부식성 기체 | |||||||||
| 전원 전압 | 12~24V DC+10/-15% 리플 P-P10% 이하 | |||||||||
| 소비 전류 | 50mA 이하 | |||||||||
| 비교 출력 (비교 출력1, 비교 출력2) | NPN 트랜지스터 · 오픈 컬렉터 ・최대 유입 전류: 100mA ・인가 전압: 30V DC 이하(비교 출력 - 0V 간) ・잔류 전압: 1V 이하(유입 전류 100mA에서), 0.4V 이하(유입 전류 16mA에서) | |||||||||
| 출력 모드 | 히스테리시스 모드 · 윈도 콤퍼레이터 모드 · 2출력 모드 · 자동 감도 설정 모드의 4종류 탑재 키 조작을 통해 1종류 선택 | |||||||||
| 응차 (히스테리시스) | 1digit(단, 히스테리시스 모드 사용 시 변경 가능) | |||||||||
| 반복 정밀도 | ±0.2%F.S.±1digit 이내 | |||||||||
| 응답 시간 | 2.5ms 이하 | |||||||||
| 단락 보호 | 장비 | |||||||||
| 아날로그 전압 출력 (주3) | 출력 전압: 1~5V(정격 압력 범위에서) 제로점: 1V±5%F.S. 이내 스팬: 4V±5%F.S. 이내 직선성: ±1%F.S. 이내 출력 임피던스: 약 1kΩ | |||||||||
| 표시 | 3 1/2자리 적색 LED 표시(샘플링 주기: 약 4회/초) | |||||||||
| 표시 압력 범위 | 5.1~-101.3kPa | -5.0~100.0kPa | -0.050~1.000MPa | |||||||
| 아날로그 바 표시 | 약 10%F.S. 스텝으로 표시 | |||||||||
| 동 작 표 시 등 | 비교 출력1 | 주황색 LED (비교 출력1 ON 시 점등) | ||||||||
| 비교 출력2 | 녹색 LED (비교 출력2 ON 시 점등) | |||||||||
| 내 환 경 성 | 보호 구조 | 표준 타입 · 플랫 타입 · 경량 타입: IP40(IEC), IP67 타입: IP67(IEC) | ||||||||
| 사용 주위 온도 | -10~+50℃(단, 결로 및 결빙이 없을 것), 보관 시: -10~+60℃ | |||||||||
| 사용 주위 습도 | 35~85%RH, 보관 시: 35~85%RH | |||||||||
| 내전압 | AC1,000V 1분간 충전부 일괄 · 케이스 간 | |||||||||
| 절연 저항 | DC500V 메가에서 50MΩ 이상 충전부 일괄 · 케이스 간 | |||||||||
| 내진동 | 내구 10~150Hz 복진폭 0.75mm XYZ 각 방향 2시간 | |||||||||
| 내충격 | 내구 100m/s2(약 10G) XYZ 각 방향 3회 | |||||||||
| 온도 특성 | -10~+50℃의 사용 주위 온도 범위에서 +20℃일 때 검출 압력의 ±1%F.S. 이내 | |||||||||
| 압력 포트 | 표준 타입 · 플랫 타입 · IP67 타입: Rc(PT) 1/8 암나사, 경량 타입: M5 암나사 | |||||||||
| 재질 | 프론트 케이스: ABS, 리어 케이스: PPS(유리 섬유 첨가), LED 표시부: 아크릴 압력 포트 어태치먼트: 아연 다이캐스트[경량 타입은 POM(유리 섬유 첨가) 압력 포트는 황동(니켈 도금)] 전면 커버(IP67 타입만): 폴리카보네이트 | |||||||||
| 케이블 | 0.15mm2 5심 내유 캡타이어 케이블 2m 부속(IP67 타입은 5m) | |||||||||
| 케이블 연장 | 0.3mm2 이상 케이블로 전체 길이 100m (CE Marking 적합 시에는 10m 미만)까지 연장 가능 | |||||||||
| 질량 | 표준 타입: 본체 질량 약 95g, 플랫 타입: 본체 질량 약 120g IP67 타입: 본체 질량 약 370g, 경량 타입: 본체 질량 약 70g | |||||||||
| 부속품 | DPX-02(압력 포트용 육각 구멍 플래그): 1개(표준 타입만) | |||||||||
(주1) : 지정하지 않은 측정 조건은 사용 주위 온도=+20℃입니다.
(주2) :
------------------------------ Tab3 showing ------------------------------
치수도
- 단위mm
DP2-2口

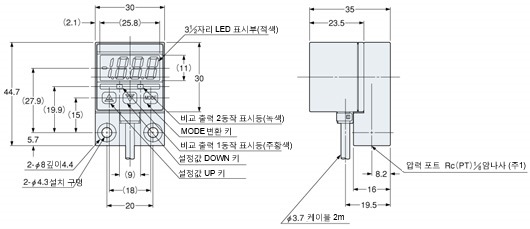

표준 타입
(주1) : 북미용은 NPTF1/8 암나사입니다.
DP2-80(Z)

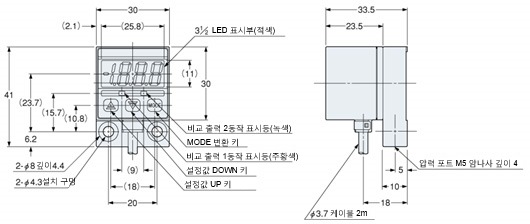

경량 타입
DP2-4口

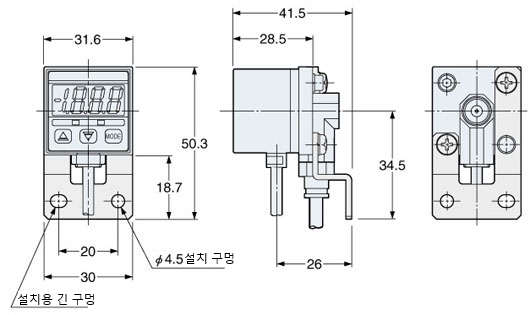

플랫 타입
(주1) : 북미용은 NPT1/8 암나사, 유럽용은 G(PF)1/8 암나사입니다.

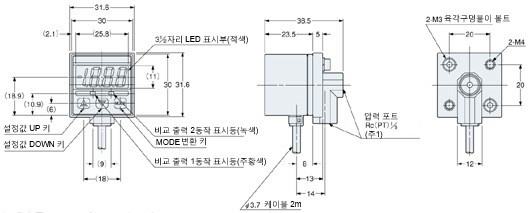

DP2-6口
IP67 타입
(주1) : 북미용은 NPT1/8 암나사, 유럽용은 G(PF)1/8 암나사입니다.
MS-DPX

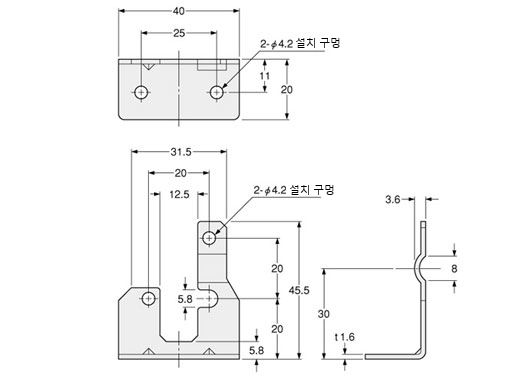

표준 타입용 센서 설치 브래킷(별매)
재질: SPCC(유니크롬 도금)
M4(길이 6mm) 냄비 나사 2개, 스프링 와셔 2개 부속
장착도
MS-DPX-4
표준 타입용 뒷면 방향 센서 설치 브래킷(별매)
재질: SPCC(유니크롬 도금)
M4(길이 6mm) 냄비 나사 2개, 스프링 와셔 2개 부속
장착도
MS-DPX-2
DPX-04

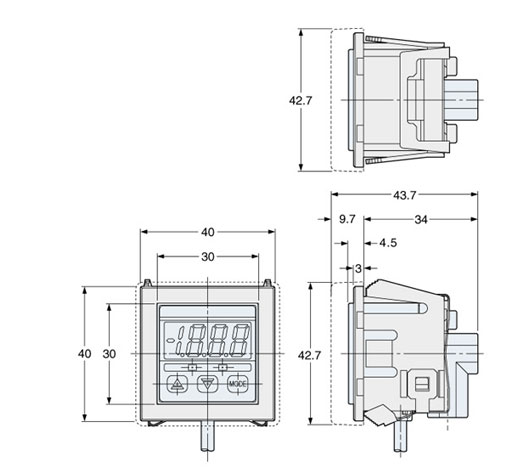

표준 타입용 패널 설치 도구, 전면 보호 커버(별매)
장착도
재질: 폴리카보네이트(전면 보호 커버)
나일론 6, SUS304(패널 설치 도구)

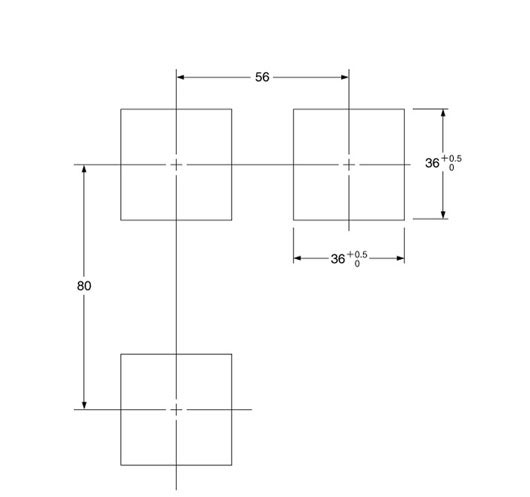

패널 컷 치수
(주1) : 패널의 두께는 1~3.2mm로 해 주십시오.
