고정밀도 디지털 미세 차압 센서[기체용] DP-M (종료품)

  • 수주 종료 정보

  • 사양

  • 치수도

  • 회로 · 연결

  • 사용상의 주의

수주 종료

종료 시기

2019년09월30일

이 제품은 수주를 종료했습니다.
대체 상품의 안내 및 종료 상품의 상세 내용은 아래를 참조하십시오.

------------------------------ Tab1 showing ------------------------------

수주 종료 정보

pic01

------------------------------ Tab2 showing ------------------------------

사양

일본 국내용

종류표준 타입아날로그 전류 출력 부속
형식명DP-M2DP-M2A
압력 종류차압
정격 압력 범위0~2.00kPa.D (0 to 204 mmH2O.D)
설정 압력 범위0~2.00kPa.D (0 to 204 mmH2O.D)
설정 분해능0.01kPa.D (1 mmH2O.D)
내압력6kPa.D (612 mmH2O.D)
적용 유체비부식성 기체
전원 전압12~24V DC +10/-15% 리플 P-P10% 이하
소비 전류50mA 이하75mA 이하
비교 출력NPN 트랜지스터 · 오픈 컬렉터
・최대 유입 전류: 100mA
・인가 전압: 30V DC 이하(비교 출력 - 0V 간)
・잔류 전압:
1V 이하(유입 전류 100mA에서)
0.4V 이하(유입 전류 16mA에서)
 출력 동작노멀 오픈(NO)/노멀 클로즈(NC)  키 조작으로 선택
응차(히스테리시스)0.01kPa.D (1 mmH2O.D)
반복 정밀도±1% F.S. 이내
응답 시간10ms 이하
단락 보호장착
아날로그
전류 출력
출력 전류: 4~20mA(0~1.96kPa.D에서)
제로점: 4mA±1%F.S. 이내
스팬: 16mA±3%F.S. 이내
직선성: ±1%F.S. 이내
부하 저항: 0~250Ω
표시적색 3자리 LED 표시(샘플링 주기: 약 4회/초)
 표시 압력 범위-0.05~2.10kPa.D (–5 to 210 mmH2O.D)


동작주황색 LED(비교 출력 ON 시 점등)
M1 설정적색 LED(M1 설정 모드 시 점멸)
M2 설정적색 LED(M2 설정 모드 시 점멸)



사용 주위 온도0~+50℃(단, 결로가 없을 것), 보관 시: -10~+60℃
사용 주위 습도35~85%RH, 보관 시: 35~85%RH
내전압AC1,000V 1분간  충전부 일괄 · 케이스 간
절연 저항DC500V 메가에서 50MΩ 이상  충전부 일괄 · 케이스간
내진동내구 10~150Hz  복진폭 0.75mm  XYZ 각 방향 2시간
내충격내구 100m/s2(약 10G)  XYZ 각 방향 3회
온도 특성0~+50℃의 사용 주위 온도 범위에서 +25℃일 때 검출 압력의 ±3%F.S. 이내
압력 포트ø4.6mm 수지 파이프(주1)
재질프론트 케이스: ABS, 리어 케이스: ABS, LED 표시부: 아크릴,
압력 포트: PA
케이블0.18mm2 3심 내유 캡타이어 케이블 2m 부속0.18mm2 4심 내유 캡타이어 케이블 2m 부속
케이블 연장0.3mm2 이상의 케이블로 전체 길이 100m(CE 인증 취득 시에는 10m 미만)까지 연장 가능
질량본체 질량: 약 75g, 포장 질량: 약 135g

(주1) : 구 제품(2015년 4월 이전 생산분) : ø4.8mm

(주2) : 지정하지 않은 측정 조건은 사용 주위 온도=+20℃입니다.

------------------------------ Tab3 showing ------------------------------

치수도

  • 단위mm

DP-M□

센서

DP-M

(주1) : 압력 단위 전환 기능 타입에만 장비되어 있습니다.

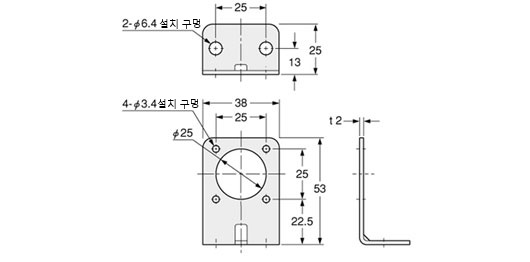

MS-PE-1

센서 설치 브래킷(별매)

MS-PE-1

재질: SPCC
M3(길이 8mm) 와셔 삽입 나사 2개

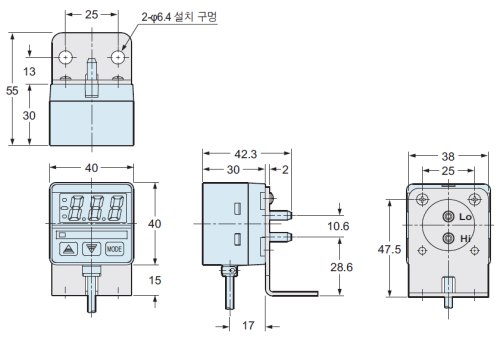

장착도

MS-PE-1

MS-PE-2
MS-PE-3

패널 설치 도구, 전면 보호 커버(별매)

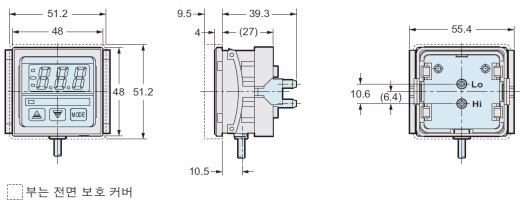

장착도

MS-PE-2 MS-PE-3

재질: 폴리카보네이트(전면 보호 커버)
나일론6, 폴리아세탈(패널 설치 도구)

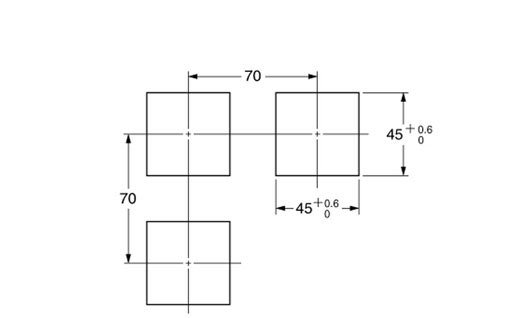

패널 컷 치수

MS-PE-2 MS-PE-3

(주1) : 패널 두께는 1~3.2mm로 해 주십시오.

------------------------------ Tab4 showing ------------------------------

회로・연결

입 · 출력 회로도

입출력 회로도

(주1) : 아날로그 전류 출력은 DP-M2(Z)A에만 장착되어 있습니다.
DP-M(Z)2A 아날로그 전류 출력에는 단락 보호 회로가 장착되어 있지 않습니다. 전원 또는 용량 부하를 직접 연결하지 마십시오.

기호・・・D: 전원 역연결 보호용 다이오드
ZD1, ZD2: 서지 전압 흡수용 제너 다이오드
Tr: NPN 출력 트랜지스터

연결도

연결도

(주1) : 백색 리드선은 DP-M2A에만 장착되어 있습니다.

------------------------------ Tab5 showing ------------------------------

사용상의 주의

  • 본 제품은 인체 보호용 검출 장치로 사용하지 마십시오.
  • 인체 보호를 목적으로 하는 검출에는 OSHA, ANSI, 및 IEC 등 각국의 인체 보호용에 관한 법률 및 규격에 적합한 제품을 사용해 주십시오.
  • DP-M 시리즈는 비부식성 기체용입니다. 액체나 부식성 기체에는 사용할 수 없습니다.

조작

  • MODE 키를 눌러도 설정을 할 수 없는 경우, 키 프로텍트가 걸려있지 않은지 확인해 주십시오. MODE 키를 길게(4초 이상) 누르면 손을 뗀 순간에 키 프로텍트가 걸리므로 주의해 주십시오. 키는 손을 뗐을 때 기능합니다. 표시부 'On'에서 키 프로텍트가 설정되며, 'Off'에서 키 프로텍트가 해제됩니다.
  • 윈도 콤퍼레이터 모드로 사용하는 경우, 하한값(M1)과 상한값(M2) 사이는 반드시 3digits(0.03kPa.D) 이상 떨어뜨려 주십시오. 간격이 0~2digits인 경우에는 출력이 동작하지 않습니다.

CE 적합을 위한 사용 조건

  • DP-M 시리즈는 EMC 지령에 대응하는 CE 적합 제품입니다.
    본 제품에 적용된 이뮤니티에 관한 정합 규격은 EN 61000-6-2이지만, 이 규격에 적합하기 위해서는 다음의 조건이 필수 사항입니다.

조건

  • 센서에 연결하는 전원선은 10m 미만으로 해 주십시오.
  • 센서에 연결하는 신호선은 30m 미만으로 해 주십시오.

설치

  • 설치 방향(수평, 수직)에 따라 압력 표시가 최대 1digit(0.01kPa.D) 변동될 수 있으므로 주의해 주십시오.
  • 센서에 별도로 판매하는 센서 설치 브래킷을 사용하는 경우의 조임 토크는 0.5N·m 이하로 해 주십시오.

센서에 별도로 판매하는 센서 설치 브래킷을 사용하는 경우의 조임 토크는 0.5N·m 이하로 해 주십시오.

배관

  • 인가 압력은 반드시 압력 포트 Hi에 고압 측, 압력 포트 Lo에 저압 측을 가해 주십시오.

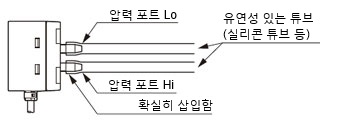

  • 압력 포트 Hi 및 Lo에는 압력 포트 외경 ø4.6mm에 맞는 유연성이 있는 튜브(실리콘 튜브 등)를 압력 포트 길이의 절반 이상까지 단단히 삽입해 주십시오.

튜브 권장품

  • Saint-Gobain(주)사 제조 타이곤® 튜브 R-3603
    사이즈: 내경 약 ø4mm, 외경 약 ø6mm
    자세한 내용은 제조사에 문의해 주십시오.

튜브 권장품

(주1) : 타이곤은 Saint-Gobain(주)사의 등록 상표입니다.

(주2) : 압력 포트에 과도한 하중이 가해지지 않도록 주의해 주십시오. 미세압을 검출하는 센서이므로 압력 포트에 과도한 하중이나 압력이 가해지면 압력 센서 내부의 다이어프램이 파손될 수 있습니다.

(주3) : 튜브를 압박하지 마십시오. 튜브를 압박하면 정격을 초과하는 압력이 발생해 프다이어램이 파손될 수 있습니다.

튜브를 압박하지 마십시오.

배선

  • DP-M2A의 아날로그 전류 출력에는 단락 보호 회로가 장착되어 있지 않습니다. 전원 또는 용량 부하를 직접 연결하지 마십시오.

각부의 명칭과 기능

각부의 명칭과 기능

 명칭내용
(1)3자리 LED 표시부
(적색)
검출 차압값 및 설정 내용, 에러 내용, 키 프로텍트 내용을 표시.
(2)M1 설정 표시등(적색)하한값(M1) 설정 모드 시 점멸.
(3)M2 설정 표시등(적색)상한값(M2) 설정 모드 시 점멸.
(4)동작 표시등(주황색)비교 출력 ON 시 점등.
(5)압력 단위 표시등
(mmH2O, kPa)
(적색)(일본 국외용에 한함)
・검출 모드 시 선택한 압력 단위가 점등.
・초기 설정 모드 시 및 에러 표시 시 소등.
・상·하한값 설정 모드 시 선택한 압력 단위가 점멸.
(6)설정값 UP 키

설정값 UP 키

・초기 설정 모드 시 키를 누를 때마다 설정 가능한 자리가 바뀝니다.
・상·하한값 설정 모드 시 키를 누르면 설정값이 커집니다.
검출 모드 시 양쪽 키를 동시에 누르면 제로점을 조정합니다.
(7)설정값 DOWN 키

설정값 DOWN 키

・초기 설정 모드 시 키를 누를 때마다 설정 조건이 바뀝니다.
・상·하한값 설정 모드 시 키를 누르면 설정값이 작아집니다.
(8)모드 변환 키

모드 변환 키

・키를 누를 때마다 검출 모드, 하한값(M1) 설정 모드, 상한값(M2) 설정 모드로 변환됩니다.
・검출 모드 시 키를 4초 이상 누르면 키 프로텍트를 설정/해제할 수 있습니다.
・검출 모드 시 먼저 설정값 UP 키를 누르면서 모드 변환 키를 누르면 초기 설정 모드가 됩니다.
(9)압력 포트 Lo저압측의 압력을 가하기 위한 압력 포트입니다.
(10)압력 포트 Hi고압측의 압력을 가하기 위한 압력 포트입니다.

출력 모드와 출력 동작에 대하여

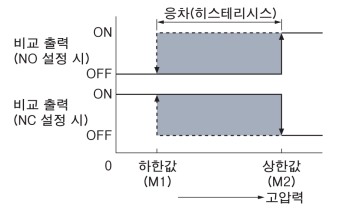

히스테리시스 모드(H)(M1<M2)

  • 비교 출력의 응차(히스테리시스)를 상·하한값으로 임의로 설정할 수 있습니다.

히스테리시스 모드

윈도 콤퍼레이터 모드(C)(M1<M2)

  • 상·하한값 범위 내의 압력으로 비교 출력을 ON 또는 OFF할 수 있습니다.

윈도 콤퍼레이터 모드

  • 윈도 콤퍼레이터 모드(C)로 설정할 경우에는 하한값(M1)과 상한값(M2) 사이를 3digits(0.03kPa.D) 이상 떨어뜨려 설정해 주십시오.

기타

  • 정격 압력 범위 내에서 사용해 주십시오.
  • 내압력을 초과하는 압력을 인가하지 마십시오. 다이어프램이 파손되어 정상적으로 동작할 수 없게 됩니다.
  • 전원 투입 시의 과도적 상태(0.5s)를 피해 사용해 주십시오.
  • 압력 포트에 철사 등을 넣지 마십시오. 다이어프램이 파손되어 정상적으로 동작할 수 없게 됩니다.
  • 바늘 끝 등의 예리한 물체로 키를 조작하지 마십시오.
