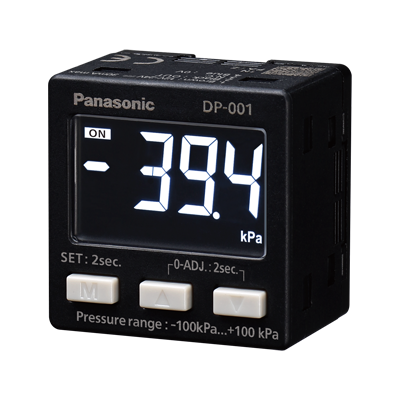

기본 정보
심플하고 편리한 사용
특징
동영상 라이브러리
심플&간단 조작

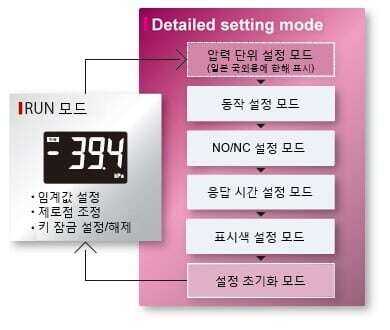

필요한 기능만을 갖춘 2단계 설정 조작 모드
임계값 설정 및 제로점 조정, 키 잠금 설정/해제 조작은 "RUN모드"에서, 센서를 구동시키기 위한 기본적인 조작은 "상세 설정 모드"에서 설정합니다. 2단계의 간단한 조작으로 바로 사용할 수 있습니다.
주요 상세 설정 모드 메뉴

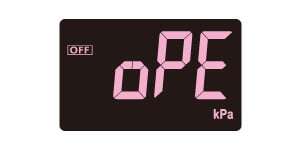

동작 설정 모드
EASY 모드, 히스테리시스 모드, 윈도 콤퍼레이터 모드 중 선택합니다.
자세한 내용은 '3개의 출력 모드'를 참조하십시오.

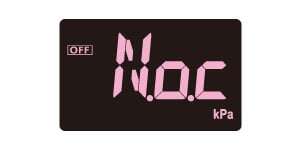

NO/NC 설정 모드
비교 출력의 출력 동작을 NO 또는 NC 중 선택합니다.
응답 시간 설정 모드
2.5ms, 25ms, 250ms 3종류의 응답 시간을 선택합니다.

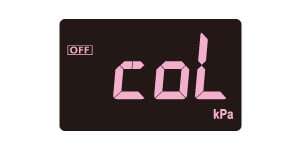

표시색 설정 모드
비교 출력의 ON／OFF 시 표시색 및 상시 표시색을 적색 또는 백색 중 선택합니다.
기능적 디자인
LCD 표시가 가능한 적색 본체
외관을 흑색으로 통일하여 LCD 표시를 쉽게 확인할 수 있도록 디자인하였습니다.

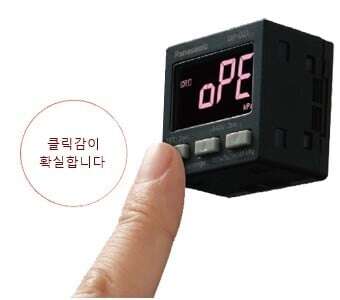

확실한 클릭감
딸깍하는 확실한 감촉의 버튼을 설계하여 설정이 더욱 원활합니다.

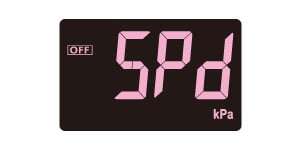

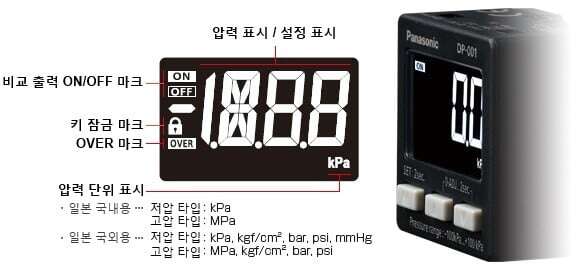

고품위 LCD 표시
심플하고 시인성 높은 표시부
광시야각을 확보하여 사선에서도 보기 편한 디스플레이를 실현. 또한 알파뉴메릭(12세그먼트) 표시 및 키 잠금 마크, OVER 마크로 표시부의 시인성을 향상시켰습니다.

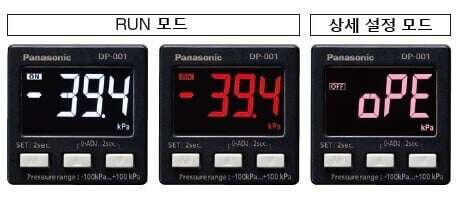

적색 / 백색 표시 중 선택 가능
출력 동작에 따라 표시부색을 적색 또는 백색으로 설정 가능합니다. 상세 설정 모드 시는 분홍색으로 표시(고정)되므로 압력 센서의 상태를 색상으로 판단할 수 있습니다.
| 표시부 설정 내용 | RUN 모드 | 상세 설정 모드 | |
|---|---|---|---|
| 비교 출력 ON 시 | 비교 출력 OFF 시 | ||
| ON 시 적색, OFF 시 백색 | 적색 | 백색 | 분홍색 |
| ON 시 백색, OFF 시 적색 | 백색 | 적색 | |
| 상시 적색 | 적색 | ||
| 상시 백색 | 백색 | ||
콤팩트＆경량 설계

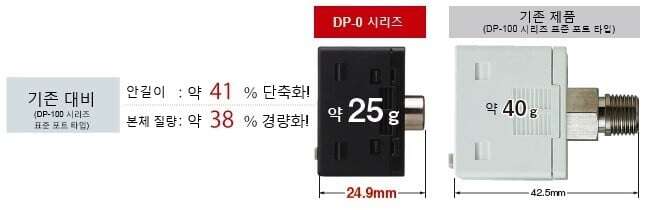

매우 짧은 안길이와 경량화 실현
안길이 24.9mm의 짧은 본체를 실현하여 안길이가 좁은 공간에도 조립할 수 있습니다. 또한 본체 질량은 약 25g로 초경량화. 로봇 암의 가동부 등의 부담을 줄입니다.

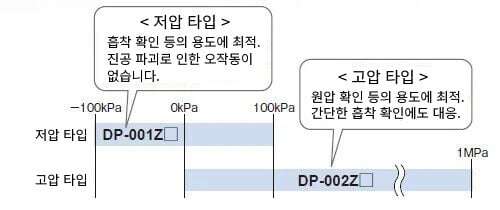

저압 / 고압 2타입
용도별 2타입 라인업
정압/부압에 대응하는 저압 타입과 1MPa까지의 정압에 대응하는 고압 타입이 준비되어 있습니다.
3개의 출력 모드
폭넓은 용도에 대응하는 3개의 출력 모드 장착
(1) EASY 모드
비교 출력의 ON／OFF 제어를 실행하는 모드입니다.
H: 4digits 고정(일본 국외용으로 psi 단위 사용 시는 10digits 이상)

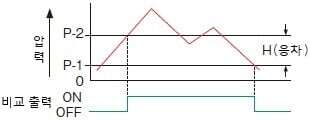

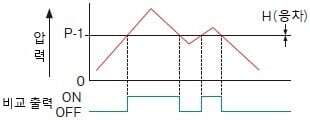

(2) 히스테리시스 모드
비교 출력의 응차(히스테리시스)를 임의로 설정하여 ON／OFF 제어를 실행하는 모드입니다.
H: 2digits 이상(일본 국외용으로 psi 단위 사용 시는 5digits 이상)

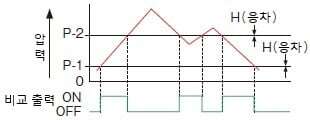

(3) 윈도 콤퍼레이터 모드
설정 범위 내의 압력에서 비교 출력을 ON 또는 OFF하는 모드입니다.
H: 4digits 이상(일본 국외용으로 psi 단위 사용 시는 10digits 이상)
시공성 추구

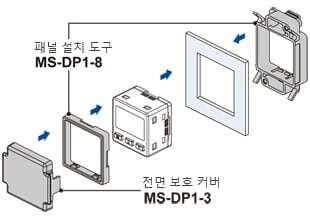

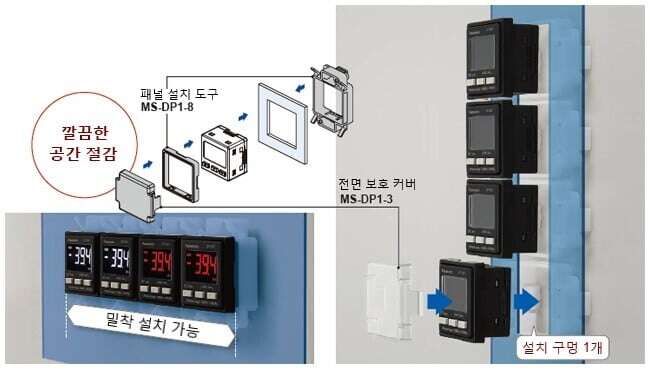

패널 설치 도구
밀착 설치 가능
패널 두께 1～3mm에 설치 가능한 전용 설치 도구가 준비되어 있습니다.

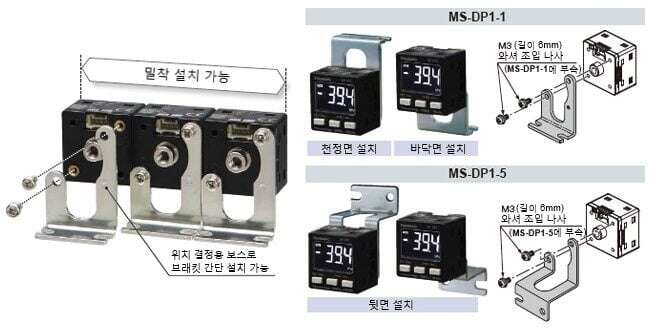

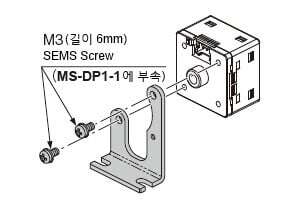

전용 브래킷
밀착 설치 서포트
센서 설치 브래킷 사용 시에도 공간 절감화를 도모합니다.
연결 케이블

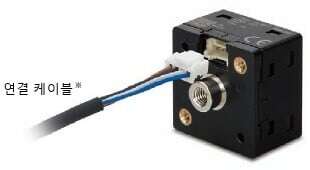

케이블은 원터치 연결
부속되어 있는 커넥터 부착 케이블 2m는 원터치로 간단히 연결 가능합니다.
※옵션(별매)으로 1m／3m／5m 타입도 준비
커넥터 부착 케이블이 포함되어 있지 않은 타입도 준비 [DP-00□-J]
시판 커넥터로도 배선이 가능합니다. 필요한 만큼 케이블을 사용하므로 불필요한 케이블 낭비에도 공헌합니다.
![커넥터 부착 케이블이 포함되어 있지 않은 타입도 준비 [DP-00□-J]](https://kr.industry.panasonic.com/hubfs/pid-corp/products/fasys/pressure/pressure/dp-0/images/pic18.jpg)
※시판 커넥터 권장품에 대한 내용은 옵션 페이지를 참조해 주십시오.
------------------------------ Tab2 showing ------------------------------

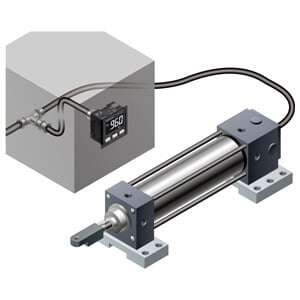

용도

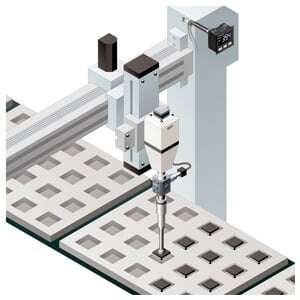

전자 부품의 흡착 확인
------------------------------ Tab3 showing ------------------------------
주문 가이드

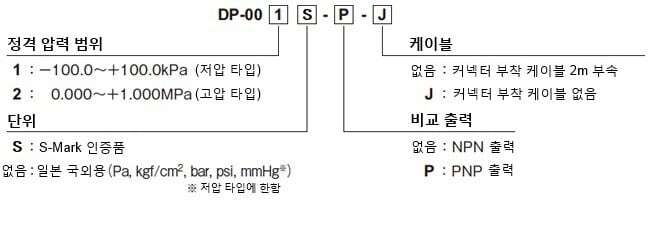

형식명
일본 국외용
계량법에 기반하여 일본에서의 사용은 피해 주십시오.
| 종류 | 형상 | 정격 압력 범위 | 형식명 | 압력 포트 | 비교 출력 |
|---|---|---|---|---|---|
| 저압 타입 |
※ CN-14A-C2 (커넥터 부착 케이블 2m) 부속 | -100.0～+100.0kPa | DP-001S | M5 암나사 | NPN 트랜지스터 오픈 컬렉터 |
| DP-001-P | PNP 트랜지스터 오픈 컬렉터 | ||||
| 고압 타입 | 0.000～+1.000MPa | DP-002S | NPN 트랜지스터 오픈 컬렉터 | ||
| DP-002-P | PNP 트랜지스터 오픈 컬렉터 |
커넥터 부착 케이블이 포함되지 않은 타입
커넥터 부착 케이블이 포함되지 않은 타입이 준비되어 있습니다. 형식명 끝에 "-J"를 붙여 주문해 주십시오.
| 종류 | 형식명 | |
|---|---|---|
| 일본 국외용 | 저압 타입 | DP-001-J |
| DP-001-P-J | ||
| 고압 타입 | DP-002-J | |
| DP-002-P-J | ||
※ S-Mark 인증 품번은 DP-001S, DP-002S만 해당됩니다.
부속품
• CN-14A-C2(커넥터 부착 케이블 2m)
------------------------------ Tab4 showing ------------------------------
옵션
| 품명 | 형식명 | 내용 | |
|---|---|---|---|
| 커넥터 부착 케이블 | CN-14A-C1 | 길이 1m | 0.2mm2 4심 편측 커넥터 부착 캡타이어 케이블 케이블 외경：ø3.7mm |
| CN-14A-C2(주1) | 길이 2m | ||
| CN-14A-C3 | 길이 3m | ||
| CN-14A-C5 | 길이 5m | ||
| 커넥터 부착 케이블 (내굴곡 타입) | CN-14A-R-C1 | 길이 1m | 0.2mm2 4심 편측 커넥터 부착 내굴곡성 캡타이어 케이블 케이블 외경：ø3.7mm |
| CN-14A-R-C2 | 길이 2m | ||
| CN-14A-R-C3 | 길이 3m | ||
| CN-14A-R-C5 | 길이 5m | ||
| 커넥터 | CN-14A | 하우징 10개, 콘택트 40개 세트 | |
| 센서 설치 브래킷 | MS-DP1-1 | 바닥면 또는 천정면 방향으로 센서 설치 가능. 여러 대의 밀착 설치도 가능. | |
| MS-DP1-5 | 뒷면 방향으로 센서 설치 가능. 여러 대의 밀착 설치도 가능. | ||
| 패널 설치 도구 | MS-DP1-8 | 두께 3mm의 패널에 설치 가능. 여러 대의 밀착 설치도 가능. | |
| 전면 보호 커버 | MS-DP1-3 | 센서의 조정면 보호. (패널 설치 도구 사용 시 장착 가능) | |
| 변환 부시 | MS-DP1-7 | 압력 포트를 Rc1/8 암나사로 변환. | |
(주) : 센서(DP-00□-J 제외)에 포함되어 있습니다.
커넥터 부착 케이블
CN-14A-C□ CN-14A-R-C□
센서 설치 브래킷
MS-DP1-1
MS-DP1-5
패널 설치 도구, 전면 보호 커버
연결 커넥터 권장품 안내
(주)일본 압착 단자 제조 제품
콘택트 : SPHD-001T-P0.5
하우징 : PAP-04V-S
주의 : 권장품에 대한 자세한 내용은 제조 업체에 문의해 주십시오.
압착 공구 권장품 안내
(주)일본 압착 단자 제조 제품
형식명 : YC-610R
주의 : 권장품에 대한 자세한 내용은 제조 업체에 문의해 주십시오.
연결 커넥터(e-CON) 권장품 안내
(주)3M 재팬 제품
적합 커넥터 : 37104-3122-000 FL
자세한 내용은 '3M™ 미니 클램프 커넥터 안내'를 참조하십시오.
------------------------------ Tab5 showing ------------------------------
------------------------------ Tab6 showing ------------------------------
치수도
- 단위mm

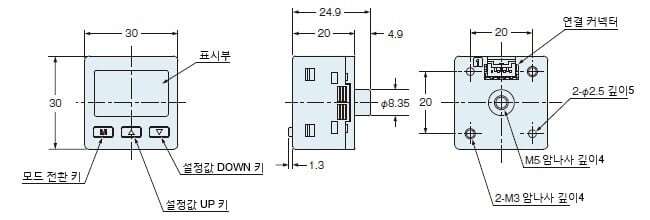

DP-00□
센서

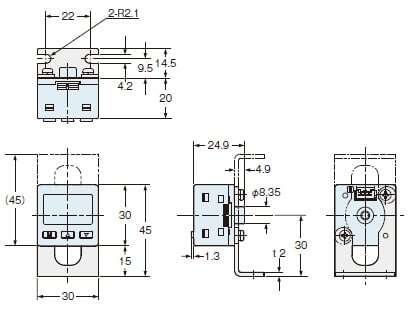

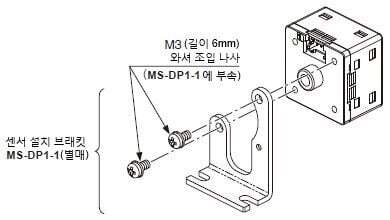

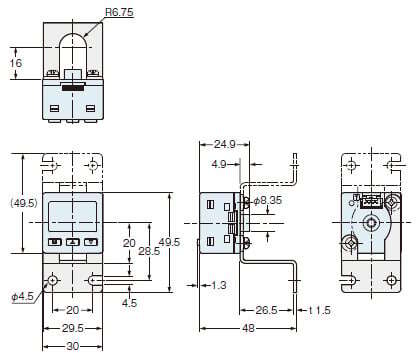

MS-DP1-1
센서 설치 브래킷(별매)
재질: SPCC(삼가 유니크롬 도금)
M3(길이 6mm) 와셔 조입 나사 2개 부속
장착도

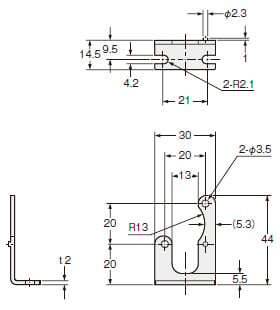

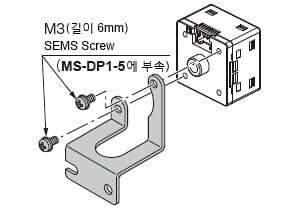

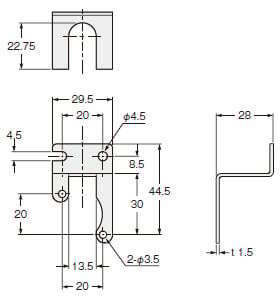

MS-DP1-5
센서 설치 브래킷(별매)
재질: SUS304
M3(길이 6mm) 와셔 조입 나사 2개 부속
장착도

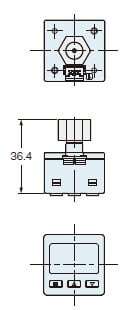

MS-DP1-7
변환 부시(별매)
재질: 황동(니켈 도금)
질량: 약 10g
장착도

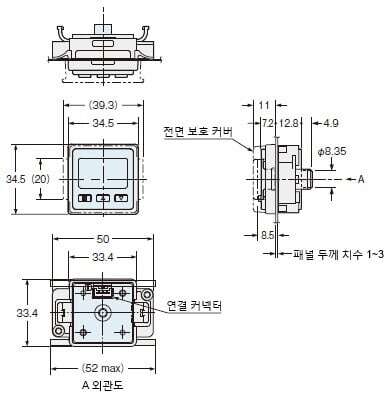

MS-DP1-8
MS-DP1-3
패널 설치 도구(별매), 전면 보호 커버(별매)
장착도
재질: 폴리아세탈(패널 설치 도구), 폴리카보네이트(전면 보호 커버)
패널 컷 치수
1개 설치의 경우

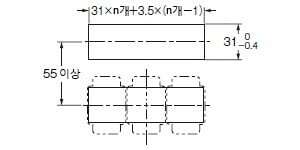

n개를 가로 방향으로 연속 설치한 경우
(주1) : 패널 두께는 1~3mm로 해 주십시오.

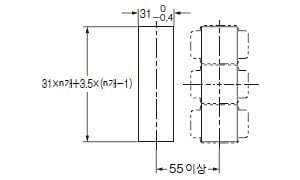

n개를 세로 방향으로 연속 설치한 경우
(주1) : 패널 두께는 1~3mm로 해 주십시오.

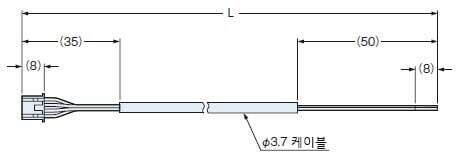

CN-14A(-R)-C□
커넥터 부착 케이블 [별매, CN-14A-C2는 센서(DP-00□-J 제외)에 부속]
• 길이 L
| 형식명 | 길이 L |
|---|---|
| CN-14A(-R)-C1 | 1,000 |
| CN-14A(-R)-C2 | 2,000 |
| CN-14A(-R)-C3 | 3,000 |
| CN-14A(-R)-C5 | 5,000 |
------------------------------ Tab7 showing ------------------------------
회로・연결

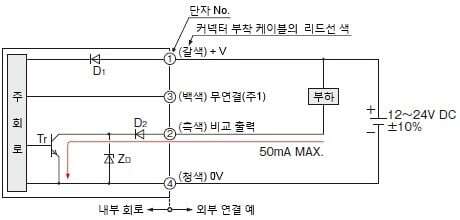

NPN 출력 타입

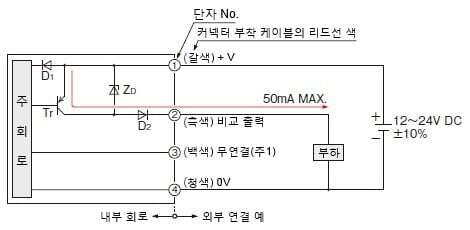

입・출력 회로도
(주1) : 개방 또는 0V에 연결해 주십시오.
단자 배열도
| 단자 No. | 명칭 |
|---|---|
| (1) | +V |
| (2) | 비교 출력 |
| (3) | 무연결(주1) |
| (4) | 0V |
(주1) : 개방 또는 0V에 연결해 주십시오.
PNP 출력 타입
입・출력 회로도
(주1) : 개방 또는 0V에 연결해 주십시오.
단자 배열도
| 단자 No. | 명칭 |
|---|---|
| (1) | +V |
| (2) | 비교 출력 |
| (3) | 무연결(주1) |
| (4) | 0V |
(주1) : 개방 또는 0V에 연결해 주십시오.
------------------------------ Tab8 showing ------------------------------

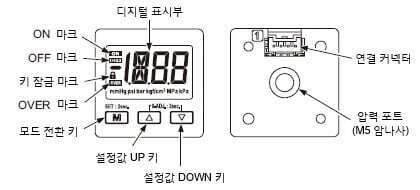

각부의 명칭
배관
- 압력 포트에는 시판의 조인트를 연결하여 사용해 주십시오.
그 때의 조임 토크는 1.0N･m 이하로 하십시오.
설치
- 센서 설치 브래킷 MS-DP1-1을 별도로 준비하였으므로 이용해 주십시오. 또한 본 제품을 센서 설치 브래킷 등으로 설치하는 경우 조임 토크는 0.5N･m 이하로 하십시오.
- 패널 설치 도구 MS-DP1-8(별매) 및 전면 보호 커버 MS-DP1-3(별매)를 준비하였습니다.
- 패널 설치 도구의 설치 방법은 MS-DP1-8에 부속된 취급 설명서를 참조해 주십시오.
배선
- 배선 작업은 반드시 전원을 끈 상태에서 실시해 주십시오.
- 전원 입력은 정격을 초과하지 않도록 전원 변동을 확인해 주십시오.
- 시판되는 스위칭 레귤레이터를 전원에 사용하는 경우에는 반드시 전원의 프레임 그라운드(F.G.) 단자를 접지해 주십시오.
- 센서 설치부 주변에 노이즈 발생원이 되는 기기(스위칭 레귤레이터, 인버터 모터 등)를 사용하는 경우에는 기기의 프레임 그라운드(F.G.) 단자를 반드시 접지해 주십시오.
- 케이블 연장은 도체 단면적이 0.3mm2 이상인 케이블을 사용하며, 전체 길이 10m까지 가능합니다.
- 고압선 및 동력선과의 병행 배선이나 동일한 배선관의 사용은 피해 주십시오. 유도로 인한 오작동의 원인이 됩니다.
- 케이블의 인출부에 무리한 굴곡이나 당김 등 스트레스가 가해지지 않도록 주의해 주십시오.
연결
연결 방법
- 본 제품의 연결 커넥터부에 커넥터 부착 케이블 CN-14A(-R)-C□을 오른쪽 그림과 같이 꽂습니다.
분리 방법
- 커넥터 부착 케이블의 잠금 해제 레버를 누르면서 커넥터 본체를 뽑습니다.
(주1) : 분리 시 잠금 해제 레버를 누르지 않고 케이블부를 당기면 케이블이 단선되거나 커넥터가 파손될 우려가 있으므로 주의해 주십시오.
공장 출하 상태
| 종류 | 저압 타입 | 고압 타입 |
|---|---|---|
| 동작 설정 | EASY 모드 | |
| NO/NC 설정 | NC | NO |
| 설정값 | -50.0 | 0.500 |
| 압력 단위 | kPa | MPa |
| 표시색 | ON 시 적색, OFF 시 백색 | |
| 응답 시간 | 2.5ms | |
에러 표시
| 에러 표시 | 내용 | 처리 |
|---|---|---|
| 부하가 단락되어 과전류가 흐릅니다. | 전원을 끄고 부하를 확인하십시오. |
| 제로점 조정 시 압력이 걸립니다. | 압력 포트로의 인가 압력을 대기압으로 되돌린 후 다시 한번 제로점 조정을 실행해 주십시오. |
| 인가 압력이 표시 압력 범위의 상한을 초과했습니다. | 인가 압력을 정격 입력 범위로 되돌리십시오. |
| 인가 압력이 표시 압력 범위의 하한(역압)을 초과했습니다. |
위 사항 이외의 표시에 대해서는 당사로 문의해 주십시오.
기타
- 본 제품은 공업 환경에서 사용할 목적으로 개발 및 제조된 제품입니다.
- 정격 압력 범위 내에서 사용해 주십시오.
- 내압력을 초과하는 압력을 인가하지 마십시오. 다이어프램이 파손되어 정상적인 동작이 불가능해집니다.
- 전원 투입 시의 과도적 상태(0.5s)에서는 사용을 피해 주십시오.
- 강한 전자계 내에서는 충분한 성능을 기대할 수 없습니다.
- 실외에서의 사용을 피해 주십시오.
- 본 제품은 낙하 등 강한 충격을 가하면 파손될 우려가 있으므로 주의해 주십시오.
- 증기, 먼지 등이 많은 장소에서는 사용을 피해 주십시오.
- 시너 등의 유기 용제가 닿지 않도록 주의해 주십시오.
- 기름, 유지가 닿지 않도록 주의해 주십시오.
- 강한 산 및 알칼리가 닿지 않도록 주의해 주십시오.
- 압력 포트에 철사 등을 넣지 마십시오. 다이어프램이 파손되어 정상적인 동작이 불가능해집니다.
