FP-X(종료품)

다운로드

  • 수주 종료 정보

  • 사양

  • 치수도

  • 소프트웨어

수주 종료

종료 시기

2021년09월30일

이 제품은 수주를 종료했습니다.
대체 상품의 안내 및 종료 상품의 상세 내용은 아래를 참조하십시오.

------------------------------ Tab1 showing ------------------------------

수주 종료 정보

pic01-1

【주의】
아래의 조합 상품·옵션은 계속 판매하고 있습니다.

FP-X 증설 유닛

증설 유닛

품명전원사양품번
FP-X E16R
증설 I/O 유닛		-
(왼쪽 유닛에서 전원 공급)		24V DC 입력 8점, 2A 릴레이 출력 8점(주1)AFPX-E16R
FP-X E30R
증설 I/O 유닛		100～240V AC24V DC 입력 16점, 2A 릴레이 출력 14점(주2)AFPX-E30R
FP-X E30RD
증설 I/O 유닛		24V DC24V DC 입력 16점, 2A 릴레이 출력 14점(주2)AFPX-E30RD
FP-X E14YR
증설 출력 전용 유닛		-
(왼쪽 유닛에서 전원 공급)		2A 릴레이 출력 14점(주1)AFPX-E14YR
FP-X E16T
증설 I/O 유닛		-
(왼쪽 유닛에서 전원 공급)		24V DC 입력 8점, 0.5A/5～24V DC 트랜지스터 출력 8점(NPN)(주1)AFPX-E16T
FP-X E30TD
증설 I/O 유닛		24V DC24V DC 입력 16점, 0.5A/5～24V DC 트랜지스터 출력 14점(NPN)(주2)AFPX-E30TD
FP-X E30T
증설 I/O 유닛		100～240V AC24V DC 입력 16점, 0.5A/5～24V DC 트랜지스터 출력 14점(NPN)(주2)AFPX-E30T
FP-X E16X
증설 입력 전용 유닛		24V DC24V DC 입력 16점(주1)AFPX-E16X
증설 FP0
어댑터		24VDC이 어댑터를 통해 FP0R 증설 유닛을
최대 3대까지 FP-X에 연결 가능.
증설 케이블 8cm, 전원 케이블 부속		AFPX-EFP0

(주1) : 전원 회로를 내장하고 있지 않으므로 2대 연속 연결 불가. 증설 케이블 8cm 부속

(주2) : E16, EFP0를 포함하여 최대 8대까지 증설 가능. 증설 케이블 8cm 부속

FP-X 확장 카세트

품명사양품번
FP-X 입출력 카세트입력 4점, 24V DC, 양방향(싱크/소스)
출력 3점, NPN 트랜지스터 0.3A/24V DC		AFPX-IN4T3
FP-X 입력 카세트입력 8점, 24V DC, 양방향(싱크/소스)AFPX-IN8
FP-X 출력 카세트출력 8점, NPN 트랜지스터 0.3A/24V DCAFPX-TR8
출력 6점, PNP 트랜지스터 0.5A/24V DCAFPX-TR6P
FP-X 펄스 입출력 카세트고속 카운터: 단상 2ch 각 80kHz 또는 2상 1ch 30kHz　펄스 출력: 1축 100kHz/ch (2대 장착 시 사양 제한 있음)
컨트롤 유닛(트랜지스터 출력 타입)에는 사용 불가.		AFPX-PLS
FP-X 아날로그 입력 카세트아날로그 입력 2점, 0～10V or 0～20mA, 12비트, 2ms/2ch(비절연 )AFPX-AD2
FP-X 아날로그 출력 카세트아날로그 출력 2점, 0～10V or 0～20mA, 12비트, 2ms/2ch(절연)AFPX-DA2
FP-X 아날로그 I/O 카세트아날로그 입력 2점, 0～5V, 0～10V or 0～20mA, 12비트, 2ms/2ch　아날로그 출력 1점, 0～10V or 0～20mA, 12비트, 1ms/1ch(절연)AFPX-A21
FP-X 열전대 카세트열전대 입력 2점, K/J, 분해능 0.2℃, 200ms/2ch(채널 간 절연)AFPX-TC2
FP-X 측온 저항체 카세트측온 저항체 입력 2점, Pt100, 분해능 0.1℃, 200ms(채널 간 절연)AFPX-RTD2
FP-X
실시간
클록 부속
마스터 메모리		마스터 메모리: 모든 프로그램 스텝과 모든 코멘트 동시 저장 가능. FPWIN-Pro 소스 파일 저장 가능.
실시간 클록: 년, 월, 일, 시, 분, 초, 요일(옵션 전지 필요)		AFPX-MRTC
FP-X COM1
통신 카세트		RS-232C/1ch RS, CS 제어 신호 있음(비절연 )AFPX-COM1
FP-X COM2
통신 카세트		RS-232C/2ch(비절연 )AFPX-COM2
FP-X COM3
통신 카세트		RS-485 또는 RS-422 전환식/1ch(절연)AFPX-COM3
FP-X COM4
통신 카세트		RS-485/1ch(절연) + RS-232C/1ch(비절연 )AFPX-COM4
FP-X COM5
통신 카세트		Ethernet/1ch(100BASE-TX, 10BASE-T)+RS-232C/1ch(비절연 )AFPX-COM5
FP-X COM6
통신 카세트		RS-485/2ch(절연)AFPX-COM6

FP0R 증설 유닛

품명사양품번
I/O 점수전원 전압입력 사양출력 사양단자 형상
FP0R‐E8
증설 유닛		8점입력 8점—DC24V
±커먼		—MIL 커넥터AFP0RE8X
8점입력 4점
출력 4점		DC24VDC24V
±커먼		릴레이 출력 2A단자대AFP0RE8RS
몰렉스 커넥터AFP0RE8RM
8점출력 8점DC24V—릴레이 출력 2A단자대AFP0RE8YRS
8점출력 8점——트랜지스터 출력 NPN 0.3AMIL 커넥터AFP0RE8YT
8점출력 8점——트랜지스터 출력 NPN 0.3AMIL 커넥터AFP0RE8YP
FP0R‐E16
증설 유닛		16점입력 16점—DC24V
±커먼		—MIL 커넥터AFP0RE16X
16점입력 8점
출력 8점		DC24VDC24V
±커먼		릴레이 출력 2A단자대AFP0RE16RS
몰렉스 커넥터AFP0RE16RM
16점입력 8점
출력 8점		—DC24V
±커먼		트랜지스터 출력 NPN 0.3AMIL 커넥터AFP0RE16T
16점입력 8점
출력 8점		—DC24V
±커먼		트랜지스터 출력 NPN 0.3AMIL 커넥터AFP0RE16P
16점출력 16점——트랜지스터 출력 NPN 0.3AMIL 커넥터AFP0RE16YT
16점출력 16점——트랜지스터 출력 NPN 0.3AMIL 커넥터AFP0RE16YP
FP0R‐E32
증설 유닛		32점입력 16점
출력 16점		—DC24V
±커먼		트랜지스터 출력 NPN 0.3AMIL 커넥터AFP0RE32T
32점입력 16점
출력 16점		—DC24V
±커먼		트랜지스터 출력 NPN 0.3AMIL 커넥터AFP0RE32P

FP0R 고기능 유닛

품명사양형번주문 품번
FP0R 아날로그 입력 유닛<입력 사양>채널 수: 4채널
전압 －10～＋10V, －5～＋5V, 0～＋10V, 0～＋5V(분해능 1/16,000)
전류 0～20mA(분해능 1/16,000)		－AFP0RAD4
<입력 사양>채널 수: 8채널
전압 －10～＋10V, －5～＋5V, 0～＋10V, 0～＋5V(분해능 1/16,000)
전류 0～20mA(분해능 1/16,000)		－AFP0RAD8
FP0R 아날로그 입출력 유닛<입력 사양>채널 수: 2채널
전압 －10～＋10V, －5～＋5V, 0～＋10V, 0～＋5V(분해능 1/16,000)
전류 0～20mA(분해능 1/16,000)		－AFP0RA21
<출력 사양>채널 수: 1채널
전압 －10～＋10V, －5～＋5V, 0～＋10V, 0～＋5V(분해능 1/16,000)
전류 0～20mA, 4～20mA(분해능 1/16,000)		－
<입력 사양>채널 수: 4채널
전압 －10～＋10V, －5～＋5V, 0～＋10V, 0～＋5V(분해능 1/16,000)
전류 0～20mA(분해능 1/16,000)		－AFP0RA42
<출력 사양>채널 수: 2채널
전압 －10～＋10V, －5～＋5V, 0～＋10V, 0～＋5V(분해능 1/16,000)
전류 0～20mA, 4～20mA(분해능 1/16,000)		－
FP0R 아날로그 출력 유닛<출력 사양>채널 수: 4채널
전압 －10～＋10V, －5～＋5V, 0～＋10V, 0～＋5V(분해능 1/16,000)
전류 0～20mA, 4～20mA(분해능 1/16,000)		－AFP0RDA4
FP0 열전대 유닛K, J, T, R 열전대, 분해능 0.1℃FP0-TC4AFP0420
K, J, T, R 열전대, 분해능 0.1℃FP0-TC8AFP0421

FP0 링크 유닛

품명사양전원 사양형번주문 품번
FP0 CC-Link
슬레이브 유닛		FP0를 CC-Link의 자국으로 기능시키기 위한 유닛. FP0 증설 버스의 오른쪽 끝에 1대만 연결 가능.
주) FP0 열전대 유닛을 혼합하여 사용하면 정밀도가 달라집니다. 자세한 내용은 FP0R 카탈로그 또는 CC-Link 유닛 매뉴얼을 참조해 주십시오.		24V DCFP0-CCLSAFP07943

FP-X 옵션, 보수 부품

品名仕様品番
FP-X
백업 전지		연산용 메모리, 실시간 클록을 백업하기 위한 전지.AFPX-BATT
FP-X
증설 케이블		증설 유닛 연결용 케이블  8cmAFPX-EC08
증설 유닛 연결용 케이블  30cmAFPX-EC30
증설 유닛 연결용 케이블  80cmAFPX-EC80
FP-X 단자대C30, C60, E30용 단자대  21핀, 커버 포함(인자 없음), 4개입AFPX-TAN1

프로그래밍 툴

소프트웨어의 사양은 각 소프트웨어 페이지에서 확인하십시오.
>> Control FPWIN GR7
>> Control FPWIN Pro7

품명내용주문 품번
Windows 버전
툴 소프트웨어
Control
FPWIN GR7		일
본
어
판		 암호화 기능이 없는
CPU에만 대응		AFPSGR7JP
보안 강화 타입암호화 기능이 있는
(보안 강화)
CPU에도 대응		AFPSGR7JPS
영
어
판		 암호화 기능이 없는
CPU에만 대응		AFPSGR7EN
보안 강화 타입암호화 기능이 있는
(보안 강화)
CPU에도 대응		AFPSGR7ENS
Windows 버전
툴 소프트웨어
Control
FPWIN Pro7		일본어
영어
중국어
한국어		암호화 기능이 없는
CPU에만 대응		AFPSPR7A

암호화 기능이 있는
(보안 강화)
CPU 유닛에도 대응
※암호화 기능은 향후 대응 예정입니다.

AFPSPR7AS

(주1) : 컨트롤 유닛과 PC의 연결에는 시판 USB2.0 케이블(A타입 miniB)을 사용하십시오.

------------------------------ Tab2 showing ------------------------------

사양

항목개략 사양
릴레이 출력 타입트랜지스터 출력 타입
전원 · 입출력전원100-240V AC(AC 전원 타입), 24V DC(DC 전원 타입)
입력24V DC ±커먼
출력2A 250V AC, 2A 30V DC0.5A 24V DC
서비스 전원
(AC 전원 타입만 해당)		0.15A(C14)/0.4A(C30/C60)
성능제어
I/O 점수		C14입력 8점, 출력 6점
C30입력 16점, 출력 14점
C60입력 32점, 출력 28점
증설 시
I/O 점수		C14최대 328점(FP0 증설 및 확장 I/O 카세트 포함)
C30최대 352점(FP0 증설 및 확장 I/O 카세트 포함)
C60최대 382점(FP0 증설 및 확장 I/O 카세트 포함)
연산 처리 속도기본 명령: 0.32μs/스텝
프로그램 메모리플래시 ROM 내장(백업 전지 필요 없음)
프로그램 용량16k스텝(C14), 32k스텝(C30/C60)
명령기본111종류
응용216종류
연산용
메모리		내부 릴레이(Ｒ)4096점
타이머 · 카운터(T/C)합계 1024점: 타이머(1ms, 10ms, 100ms 1s 단위)
×32767까지 계수 가능
카운터 1~32767까지 계수 가능
데이터 레지스터(DT)12285워드(C14), 32765워드(C30/C60)
특수 기능펄스 캐치 입력14점(고속 카운터 포함)8점(고속 카운터 포함)
인터럽트 입력14점(고속 카운터 포함)8점(고속 카운터 포함)
아날로그 입출력FP0 아날로그 유닛 추가 시:
입력 최대 24채널, 출력 최대 12채널
기능 확장 카세트 추가 시: 입력 최대 4채널
볼륨 입력2점(0~1000)(C14, C30) 4점(0~1000)(C60)
고속
카운터		본체 입력단상: 8ch x 최대 10kHz
2상: 4ch x 최대 5kHz		단상 8ch(고속 4ch, 중속 4ch) 또는 2상 4ch(고속 2ch, 중속 2ch)
고속 단상:
　1ch 사용 시 x 최대 100kHz
　2ch 사용 시 x 최대 80kHz
　3ch 사용 시 x 최대 60kHz
　4ch 사용 시 x 최대 50kHz
고속 2상:
　1ch 사용 시 x 최대 35kHz
　2ch 사용 시 x 최대 25kHz
중속 단상:
　4ch 사용 시 x 최대 각 10kHz
중속 2상:
　2ch 사용 시 x 최대 각 5kHz
펄스
입출력
카세트
장착		단상:
　2ch 사용 시x 최대 80kHz
　4ch 사용 시x 최대 50kHz
2상:
　1ch 사용 시x 최대 30kHz
　2ch 사용 시x 최대 25kHz		장착 불가
펄스 출력단품 출력-펄스 출력
고속 2ch 사용 시 x 최대 각 100kHz
직선 보간은 합성 속도 100kHz
중속 2ch 사용 시 x 최대 각 20kHz
직선 보간은 합성 속도 20kHz
펄스
입출력
카세트
장착		1ch 사용 시x 100kHz, 2ch 사용 시x 80kHz장착 불가
대응 데이터 통신RS232C, RS485, USB, Ethernet
대응 데이터 링크PLC 간 링크, 컴퓨터 링크, 모뎀, Modbus-RTU
기타 기능RUN 중 수정, 정수 스캔, 8자리 패스워드, 프로그램 업로드 금지, 부동소수점 연산, 간단 온도 조절 명령, 캘린더 타이머(전지 사용 시 가능), MEWTOCOL 마스터

------------------------------ Tab3 showing ------------------------------

치수도

  • 단위mm

FP-X 컨트롤 유닛

AFPX-C14**

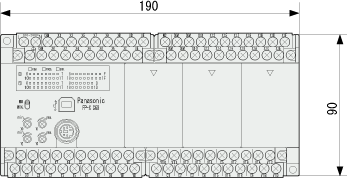

AFPX-C30**

AFPX-C60**

FP-X 증설 유닛

AFPX-E16X, E14YR, E16T, E16R

(AFPX-C14** 컨트롤 유닛을 참조해 주십시오.)

AFPX-E30**

(AFPX-C30** 컨트롤 유닛을 참조해 주십시오.)

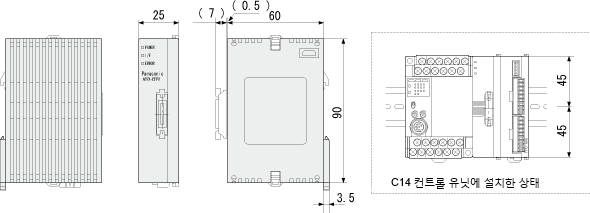

AFPX-EFP0

FP-X 확장 카세트 ※

FP-X 확장 카세트(기능&통신 카세트) 설치 시 사이즈

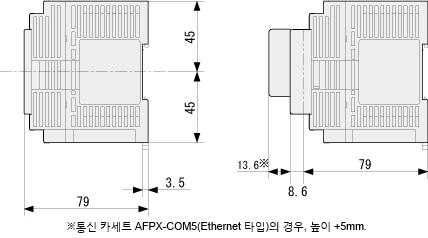

AFPX-IN8/AFPX-TR8/AFPX-PLS
AFPX-AD2/AFPX-MRTC/AFPX-COM*

※'FP-X 확장 카세트 사용 시 제한 사항'을 반드시 읽어 주십시오.
