레이저식 엣지 검출 센서 LD(종료품)

사용상의 주의

레이저광의 안전 기준

• 레이저광은 에너지 밀도가 높아 눈이나 피부 등 인체에 유해한 경우가 있기 때문에, JIS 및 IEC에서는 안전성을 클래스로 분류하여 관리 방법 등을 규정하고 있습니다. LD시리즈는 클래스1 레이저 제품에 해당합니다.

JIS C 6802(IEC 60825-1)에 따른 클래스 분류

(주1) : LD-601은 FDA 규칙에서는 클래스Ⅱ입니다.

레이저광의 안전 방책

• 레이저 제품을 안전하게 사용하기 위해 JIS C 6802(IEC 60825-1)에 "레이저 제품의 안전 기준"이 규정되어 있습니다. 사용하기 전에 내용을 확인해 주십시오.

CE 적합을 위한 사용 조건

• 본 제품은 EMC 지령에 대응한 CE 적합 제품입니다. 본 제품에 적용되는 이뮤니티에 관한 정합 규격은 EN 61000-6-2이며, 이 규격에 적합하기 위해서는 아래의 조건이 필수입니다.

조건

• 컨트롤러에 연결하는 전원선은10m 미만으로 해 주십시오.
• 컨트롤러에 연결하는 신호선은30m 미만으로 해 주십시오.

설치

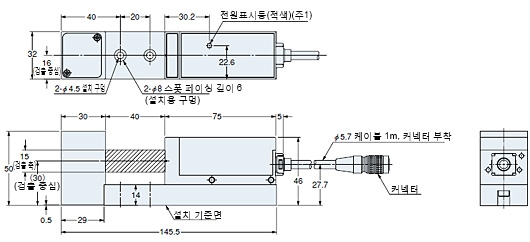

• 센서 헤드 장착은 부속 M4(길이 12mm) 육각 구멍 볼트를 2개 사용하고, 조임 토크는 1.2N·m 이하로 해 주십시오.

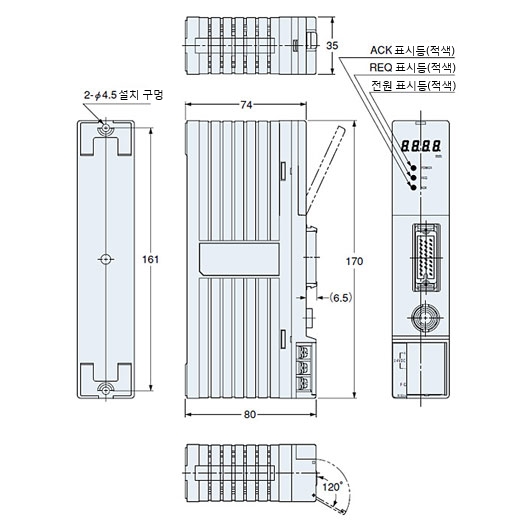

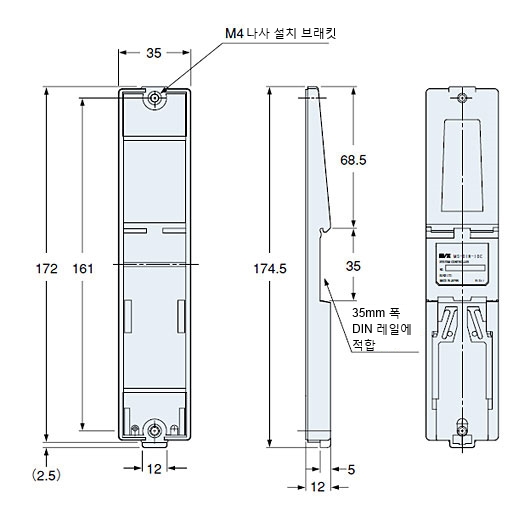

• 컨트롤러의 설치는 M4 냄비 나사를 2개 사용하고, 조임 토크는 1.2N·m 이하로 해 주십시오.

배선

• 배선 작업은 반드시 전원을 끈 상태에서 실시해 주십시오.
• 전원 입력은 정격을 초과하지 않도록 전원 변동을 확인해 주십시오.
• 전원에는 반드시 절연 트랜스를 사용해 주십시오. 오토 트랜스(단권 트랜스)를 사용하면 본체와 전원이 파손될 수 있습니다.
• 센서 헤드는 내노이즈성을 향상시키기 위해 C(콘덴서) 어스로 되어 있습니다.센서 헤드 가까운 곳에 고주파 노이즈를 발생시키는 기기가 있어 센서 설치부가 도전체(금속 등)인 경우에는 센서 헤드와 센서 설치부를 절연시켜 주십시오.
• 센서 헤드 및 컨트롤러의 설치부 주변에 노이즈 발생원이 되는 기기(스위칭 레귤레이터, 인버터 모터 등)를 사용하는 경우에는 기기의 프레임 그라운드(F.G.) 단자를 반드시 접지해 주십시오.
• 사용 전원에 서지가 발생하는 경우에는 전원에 서지 흡수기를 연결하여 서지를 흡수해 주십시오.
• 고압선이나 동력선과의 병행 배선이나 동일한 배선관의 사용은 피해 주십시오.유도로 인한 오동작의 원인이 됩니다.
• 노이즈를 피하기 위해 가능한 한 짧게 배선해 주십시오.

기타

• 본 제품은 계측기가 아닙니다. 당사에서는 교정 서비스는 제공하지 않으므로 양해해 주십시오.
• 센서 헤드의 투·수광면에 물, 기름, 지문과 같이 빛을 굴절시키는 물질 또는 먼지, 이물질과 같이 빛을 차단시키는 물질을 부착하지 마십시오.부착된 경우에는 먼지가 나지 않는 부드러운 천이나 렌즈용 클리너 페이퍼로 닦아 주십시오.
• 증기, 먼지 등이 많은 곳에서는 사용은 피해 주십시오.
• 시너 등의 유기 용제나 물, 기름, 유분이 직접 닿지 않도록 주의해 주십시오.
• 종류에 따라 다르지만 급속 스타트식 또는 고주파 점등식 형광등의 빛은 검출에 영향을 미칠 수 있으므로, 직접 입광되지 않도록 주의해 주십시오.
• 전원 투입 시에 과도적 상태를 피해서 사용해 주십시오.
