사양

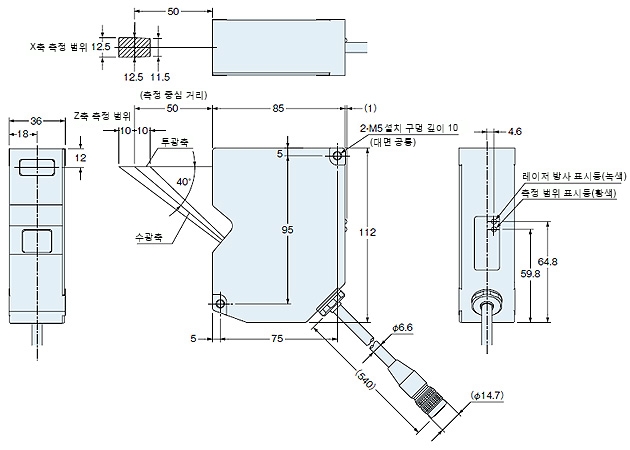

센서 헤드
| 종류 | 확산 반사 타입 |
|---|
| 형식명 | HL-D301B | HL-D301C |
|---|
| 측정 중심 거리 | 50mm |
|---|
| 높이 측정 범위(Z축) | ±10mm |
|---|
측정폭
(X축) | 근점 | 11.5mm |
|---|
| 측정 중심 | 12.5mm |
|---|
| 원점 | 12.5mm |
|---|
| 출력 단위 | 높이 방향(Z축) | 0.1μm |
|---|
| 폭 방향(X축) | 1μm(주2) |
|---|
분해능
(주3) | 높이 방향(Z축) | 1μm |
|---|
| 폭 방향(X축) | 5μm(주2)(주4) |
|---|
직선성
(주5) | 높이 방향(Z축) | ±0.1% F.S. |
|---|
| 온도 특성 | 0.02% F.S./℃ |
|---|
| 광원 | | 적색 반도체 레이저(발광 피크 파장: 658nm) |
|---|
| 출력 | 최대 출력: 1mW | 최대 출력: 5mW |
|---|
| 레이저 클래스 | 클래스2
[JIS/IEC/FDA(주6)] | 클래스3R
[JIS/IEC/FDA(주6)] |

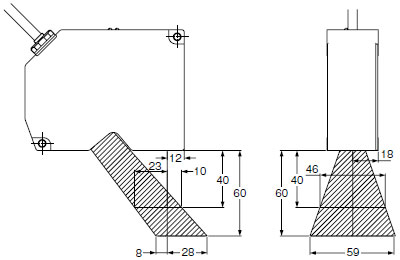

|---|
| 빔 형상(주7) | 50μm×15mm |
|---|
| 수광 소자 | CMOS 2차원 이미지 센서 |
|---|
| 표시등 | 레이저 방사
표시등 | 녹색 발광 다이오드
레이저 방사 시 점등 |
|---|
측정 범위
표시등 | 황색 발광 다이오드
측정 중심 근처에서 점등 / 측정 범위 내에서 점멸 / 측정 범위 외에서 점등(폭 방향 중심 위치에서) |
|---|
| 내환경성 | 보호 구조 | IP67(커넥터부 제외) |
|---|
| 사용 주위 온도 | 0~45℃(단, 결로 및 결빙이 없을 것)
보관 시: -20℃~70℃ |
|---|
| 사용 주위 습도 | 35%~85%RH
보관 시: 35%~85%RH |
|---|
| 사용 주위 조도 | 백열 램프: 수광면 조도 3,000ℓx 이하
(태양광 직접 반사는 불가능) |
|---|
| 내진동 | 내구 10~55Hz(주기 1분) 복진폭 1.5mm XYZ 각 방향 2시간 |
|---|
| 내충격 | 내구 196m/s2(약 20G) XYZ 각 방향 3회 |
|---|
| 케이블 | 커넥터 부착 캡타이어 케이블 0.5m 부속 |
|---|
| 케이블 연장 | 옵션(별매) 연장 케이블로 전체 길이 20m까지 연장 가능 |
|---|
| 재질 | 본체 케이스, 본체 커버: 알루미늄,
전면 커버: 유리 |
|---|
| 질량 | 약 500g(케이블부 포함) |
|---|
| 부속품 | 레이저 경고 라벨: 1세트 |
|---|
(주1) : 지정하지 않은 측정 조건은 컨트롤러와 연결하고, 전원 전압: 24V DC, 주위 온도: 20℃, 계측 모드: 다분할 광량 조정 모드(조정 단위: 폭 100μm), 단위 수광 시간: 100μs, 이동 평균 횟수: 64회, 측정 중심 거리, 대상 물체: 백색 확산체(당사 기준 물체)입니다.
(주2) : Ver2.0 이상의 컨트롤러에 연결한 경우의 값입니다.
(주3) : 측정 중심 거리에서 전체 측정 폭의 높이 평균값에서의 값입니다.
(주4) : 핀 게이지 R면을 엣지 위치 측정(정지 엣지)으로 측정한 경우의 값입니다.
측정 대상 물체: 백색 세라믹 핀 게이지(ø10), 단위 수광 시간: 200μs, 측정값 추출 처리: 베이스 광량 억제, 이동 평균 횟수: 64회, 폭 방향 평활화: ±4, 그 외는 초기 설정입니다.
(주5) : 폭 방향 측정 중심 위치의 높이 측정에서 높이 측정 범위(풀 스케일)의 이상 직선에 대한 오차를 나타낸 값으로 사양은 높이 측정 범위 ±7.5mm 이내에서의 값입니다.
(주6) : FDA 규칙의 Laser Notice No.50(2007.6.24) 규정에 따라 FDA 규칙(21 CFR 1040.10 및 1040.11)에 준거합니다.

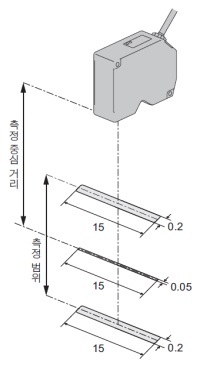

(주7) : 측정 중심 거리에서의 크기로 중심광 강도의 1/e2(약 13.5%)로 정의되어 있습니다. 정의역 외에서도 누출광이 있으며, 검출 포인트와 비교했을 때 검출 포인트 주위의 반사율이 높으면 그 영향을 받는 경우가 있습니다.

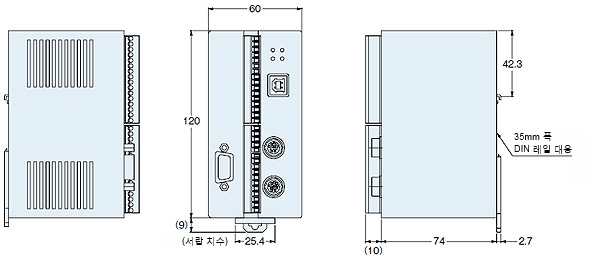

컨트롤러
| 형식명 | HL-D3C |
|---|
| 적용 센서 헤드 | HL-D301B, HL-D301C |
|---|
| 연결 센서 헤드 수 | 최대 2대 |
|---|
| 전원 전압 | 24V DC±10％ 리플 0.5V(P-P) 포함 |
|---|
| 소비 전류 | 1A 이하(센서 헤드 2대 연결 시) |
|---|
| 샘플링 주기 | 측정 모드 및 설정 조건에 따름
다분할 광량 조정 모드: 표준 12.2ms(주2)
일괄 동기 계측 모드: 최고 속도 2.5ms(주3)
다점 변위 계측 모드: 최고 속도 80μs(주4) |
|---|

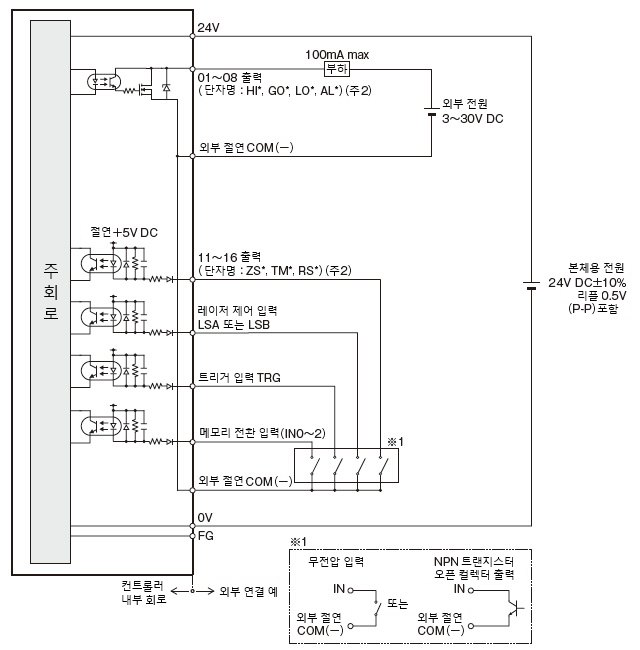

판정
출력 | | N 채널 FET • 오픈 드레인
・ 최대 유입 전류: 100mA
・ 인가 전압: 30V DC 이하(출력 단자 - 0V 간)
・ ON 저항: 5Ω 이하 |
|---|
| 출력 동작 | 출력 동작 시 오픈(전환 가능) |
|---|
| 단락 보호 | 장착 |
|---|
ALARM
출력 | | N 채널 FET • 오픈 드레인
・ 최대 유입 전류: 100mA
・ 인가 전압: 30V DC 이하(출력 단자 - 0V 간)
・ ON 저항: 5Ω 이하 |
|---|
| 출력 동작 | 알람 발생 시 오픈(전환 가능) |
|---|
| 단락 보호 | 장착 |
|---|
외부
트리거
입력 | | 포토 커플러 절연 입력 |
|---|
| 입력 동작 | 외부 절연 COM(-) 단락 시 ON, 개방 시 OFF |
|---|
| 인가 전압 | 30V DC 이하(누출 전류: 0.1mA 이하) |
|---|
레이저
제어
입력 | | 포토 커플러 절연 입력 |
|---|
| 입력 동작 | 외부 절연 COM(-) 단락 시 레이저 방사,
개방 시 레이저 방사 정지 |
|---|
| 인가 전압 | 30V DC 이하(누출 전류: 0.1mA 이하) |
|---|
제로 세트
입력 | | 포토 커플러 절연 입력 |
|---|
| 입력 동작 | 외부 절연 COM(-) 단락 시 ON, 개방 시 OFF |
|---|
| 인가 전압 | 30V DC 이하(누출 전류: 0.1mA 이하) |
|---|
타이밍
입력 | | 포토 커플러 절연 입력 |
|---|
| 입력 동작 | 외부 절연COM(-) 단락 시 ON, 개방 시 OFF |
|---|
| 인가 전압 | 30V DC 이하(누출 전류: 0.1mA 이하) |
|---|
리셋
입력 | | 포토 커플러 절연 입력 |
|---|
| 입력 동작 | 외부 절연COM(-) 단락 시 ON, 개방 시 OFF |
|---|
| 인가 전압 | 30V DC 이하(누출 전류: 0.1mA 이하) |
|---|
RS-232C
인터페이스 | 보율: 9,600, 19,200, 38,400, 57,600, 115,200bit/s(주5) |
|---|
| USB 인터페이스 | USB2.0 풀 스피드(USB1.1호환) 준거 |
|---|
| 설정 / 측정값 모니터 | HL-D3SMI(부속품) 또는 전용 API |
|---|
표
시
등 | 전원 표시등 | 녹색 발광 다이오드
전원 ON 시 점등 |
|---|
센서 헤드 A
레이저 방사
표시등 | 녹색 발광 다이오드
연속 측정 중: 레이저 방사 시 점등, 소등 시 2회 점멸
측정 정지 중: 레이저 방사 시 교대 점멸(ON 1초 / OFF 1초),
소등 시 1회 점멸 |
|---|
센서 헤드 B
레이저 방사
표시등 | 녹색 발광 다이오드
연속 측정 중: 레이저 방사 시 점등, 소등 시 2회 점멸
측정 정지 중: 레이저 방사 시 교대 점멸(ON 1초 / OFF 1초),
소등 시 1회 점멸 |
|---|
알람
표시등 | 적색 발광 다이오드
측정 알람 시 및 헤드 단선 시 점등 |
|---|
내
환
경
성 | 사용 주위 온도 | 0~50℃(단, 결로 및 결빙이 없을 것), 보관 시: -20~70℃ |
|---|
| 사용 주위 습도 | 35~85%RH, 보관 시: 35~85%RH |
|---|
| 내진동 | 내구 10~55Hz(주기 1분) 복진폭 0.75mm XYZ 각 방향 30분간 |
|---|
| 내충격 | 내구 196m/s2(약 20G) XYZ 방향 3회 |
|---|
| 재질 | 케이스부: 알루미늄 |
|---|
| 질량 | 약 300g |
|---|
| 부속품 | HL-D3 설치 CD-ROM(HL-D3SMI, 사용자 매뉴얼 포함), 사용설명서, USB 케이블 2m |
|---|
(주1) : 지정하지 않은 측정 조건은 센서 헤드와 연결하고 전원 압력: 24V DC, 주위 온도: 20℃, 측정 모드: 다분할 광량 조정 모드(조정 단위: 폭 100μm), 단위 수광 시간: 100μs, 이동 평균 횟수: 64회, 측정 중심 거리, 대상 물체: 백색 확산체(당사 기준 물체)입니다.
(주2) : 측정 모드: 다분할 광량 조정 모드에서 1헤드 측정, 각 측정 범위: 최대, 광량 조정 횟수: 0회(연속), 판정 출력: 2출력 사용 시의 값입니다.
(주3) : 측정 모드: 일괄 동기 모드에서 2헤드 측정, 각 측정 범위: 최소, OUT 연산 없음, 버퍼링으로 변위 형태 파형 데이터를 취득하는 경우의 값입니다.
(주4) : 측정 모드: 다점 변위 모드에서 1헤드 측정, 단위 수광 시간: 40μs, 광량 조정 횟수: 0회(연속), 설정 위치 개수: 2곳, 와이드셀 없음, 판정 출력: 2출력 사용 시의 값입니다.
(주5) : 2013년 9월 생산분부터 9,600, 19,200, 38,400bit/s에도 대응합니다.
