모바일형 데이터 로거 DR(종료품)

다운로드

현재 이 제품과 관련된 다운로드할 수 있는 파일이 없습니다.

  • 수주 종료 정보

  • 사양

  • 치수도

수주 종료

종료 시기

2008년02월15일

이 제품은 수주를 종료했습니다.
대체 상품의 안내 및 종료 상품의 상세 내용은 아래를 참조하십시오.

------------------------------ Tab1 showing ------------------------------

수주 종료 정보

pic01

※ 대체 권장품이 없더라도 용도에 따라 대응 가능한 상품이 있는 경우가 있으므로 문의해 주십시오.

------------------------------ Tab2 showing ------------------------------

사양

데이터 로거

종류모바일형
형식명DR-100
장착 가능 유닛수2유닛
샘플링 주기커런트 데이터1ms～1h
이벤트 데이터2μs～1s
출력채널 수알람 출력  : 4ch(커런트 샘플로 판정)
출력 형식NPN 트랜지스터・오픈 컬렉터 출력(+5V 풀 업, 저항 100kΩ)
출력 조건레벨 판정, 윈도 판정, 로직 패턴 판정, 펄스 판정
입력펄스/로직 입력채널 수 : 4ch(펄스/로직 중 선택)
트리거 입력채널 수 : 1ch
펄스 입력 모드회전 수 모드, 적산 모드, 순간 모드
PC 인터페이스종류이서넷(10BASE-T/100BASE-TX), USB(Ver2.0)
기능PC로 데이터 전송, PC에서 본체 제어
데이터 저장본체 메모리설정에 따라 PC 카드로 자동 저장 가능
외부 메모리다이렉트 수록(커런트 데이터만 해당)
설정 데이터 저장
화면 카피 데이터 저장(비트맵 파일)
본체 메모리 용량커런트 데이터4MB
이벤트 데이터32MB
외부 메모리컴팩트 플래시 메모리 카드(P 카드 어댑터 사용)
표시부표시 화면파형+디지털 화면, 파형 화면만 해당, 디지털 화면만 해당.  키 조작으로 변환
표시기4.7 인치 STN 컬러 액정 디스플레이(320×420 도트)
내환경성내전압500VP-P　1분간
사용 주위 온도0～＋35℃(배터리 충전 시는 0～＋30℃)
제어 소프트웨어대응 OS(주1)Microsoft® Windows® 2000/Windows® XP
전원AC 어댑터100～240V AC　50/60Hz
DC 입력8.5～24V DC
배터리 팩7.2V DC(2,200mAh)　리튬 2차 전지
질량본체 질량 : 약 800g(유닛 1대 장착, 배터리 및 메모리 카드 불포함)
부속품CD-ROM어플리케이션 소프트웨어, 취급 설명서
PC 카드컴팩트 플래시 메모리 카드 256MB, PC 카드 어댑터
전원AC 케이블/AC 어댑터
기타USB 케이블, 배터리 팩, 페라이트 코어, LCD 프로텍터, 단자대용 드라이버

(주1) : Microsoft® Windows® 2000, Windows® XP는 미국 마이크로 소프트사의 미국 및 기타 나라에 대한 상표 또는 등록 상표입니다.

입력 유닛

종류4ch 절연 전압
BNC 앰프 유닛		4ch 절연 전압
온도 앰프 유닛		8ch 비절연 전압
온도 앰프 유닛
형식명DR-1ZB4DR-1ZT4DR-1NT8
입력 ch 수48
입력 단자 형상BNC나사식 단자
방식스캐닝 방식, 전체 ch 절연스캐닝 방식, 전체 ch 절연
주파수 대응DC～20kHz
(+1/-3dB Typ.)		DC～20kHz
(+1/-4.5dB Typ.)
A/D 분해능14bit
측정 레인지전압100mV, 500mV, 1V, 5V, 10V, 50V, 100V100mV, 500mV, 1V, 5V, 10V
온도-K, J, E, T, R, S, B, N, W
측정 정밀도전압±0.3% of F.S.
온도-열전대 K, J, E
　-200～0℃ : ±(1% of rdg+3.5℃)
　0℃～Max. : ±(0.2% of rdg+3.5℃)
　※Max.…K : 1,370℃, J : 1,100℃, E : 800℃
열전대 T
　-200～0℃ : ±(0.8% of rdg+3℃)
　0～400℃ : ±(0.2% of rdg+3℃)
열전대 R, S
　0～200℃ : ±9.5℃
　200～800℃ : ±6.5℃
　800℃～Max. : ±(0.2% of rdg+4.5℃)
　※Max.…R : 1,600℃, S : 1,760℃
열전대 B
　600～700℃ : ±9.5℃
　700～1,820℃ : ±(0.2% of rdg+5.5℃)
열전대 N
　0～1,300℃ : ±(0.2% of rdg+3.5℃)
열전대 W
　0～2,315℃ : ±(0.2% of rdg+4℃)
최대 입력 전압＋/－간100mV～10V 레인지 : 30V
50V, 100V 레인지 : 100V		100mV～10V 레인지 : 10V

------------------------------ Tab3 showing ------------------------------

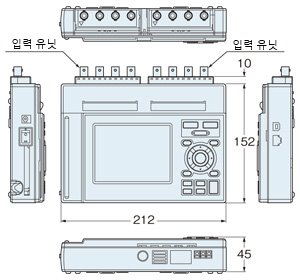

치수도

  • 단위mm

DR-100

입력 유닛 장착도

4cg 절연 전압 BNC 앰프 유닛 DR-1ZB4를 2대 장착한 그림입니다.
