LD 레이저 마킹기 LP-D20(종료품)

다운로드

현재 이 제품과 관련된 다운로드할 수 있는 파일이 없습니다.

  • 수주 종료 정보

  • 사양

  • 치수도

수주 종료

종료 시기

2009년09월30일

이 제품은 수주를 종료했습니다.
대체 상품의 안내 및 종료 상품의 상세 내용은 아래를 참조하십시오.

수주 종료 정보

pic01-1

※ 대체 권장품이 없더라도 용도에 따라 대응 가능한 상품이 있는 경우가 있으므로 문의해 주십시오.

※표 이외 품번은 레이저 마킹기 담당 영업소新しいウィンドウで開く에 문의해 주십시오.

사양

품명LD 레이저 마킹기
형식명LP-D20
초점 거리(주1)50mm
스캐닝 방식갈바노 스캐닝 방식
마킹 레이저반도체 레이저 클래스4(레이저 발진부 출력 : 최대 1.6W, 발광 피크 파장 : 0.8μm)
마킹 범위ø40mm
문자 설정높이 · 폭 : 0.3~28mm / 마킹 간격 · 위치 설정 : 0.01mm 간격으로 설정 가능
스캔 속도최대 1,600mm/s
마킹 모드직선 형상, 부채꼴, 경사 직선 형상, 미러
마킹 상태정지
문자 종류영어 대문자 · 소문자, 숫자, 일본어 히라가나 · 가타카나, 한자(JIS 제1 수준), 기호
냉각 방식헤드 : 자연 공냉(장치 내 고온 시에만 강제 공냉), 전원 : 강제 공냉
전원 전압90~125V AC 50/60Hz
소비 전력120VA 이하
입력트리거, 인터록, 파일 확정, 카운터 리셋, 랭크 No., 파일 No., 랭크 확정
출력전원(12V), 워닝, 알람, 마킹 동작, 마킹 준비, 마킹 종료,
리모트, 파일 확정, 카운터 종료 출력, 에러 No.
PC 간 통신RS-232C 규격에 준거
설치 방향세로 설치, 가로 설치(3방향)
기능●마킹 시간 측정 ●마킹 이미지 표시 ●워크 이미지 표시
●이미지 화면 확대 ●카운터 마킹 ●현재 일자 마킹
●기한 일자 마킹 ●원점 오프셋 ●행단위 파워/스피드
●더블 트리거 검출 ●레이저 이상 검출 ●로트 마킹
●랭크 마킹 ●CAD 마킹 ●에러 이력 표시
●마킹 위치 표시(LED 포인터, 가이드 LED)
사용 주위 온도0~+40℃, 보관 시 : -10~+50℃(단, 결로 및 결빙되지 않을 것)
사용 주위 습도35~85%RH, 보관 시 : 35~85%RH
무게헤드 : 약 6.7kg, 전원 : 약 2.5kg

(주1) : 초점 거리는 제품에 따라 조금 다를 수 있습니다.

치수도

  • 단위mm

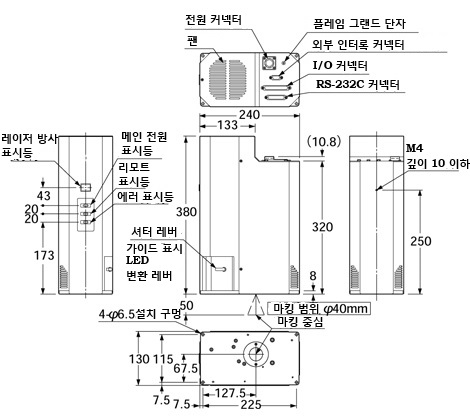

헤드

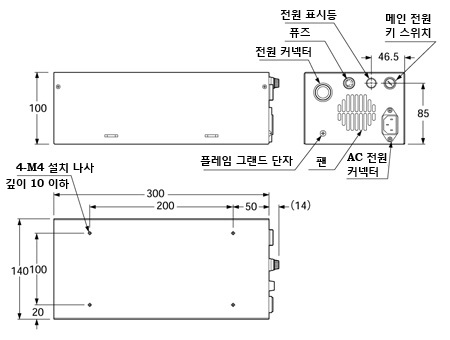

전원
