수주 종료 정보
사양
본체 사양
| 종류 | 표준 타입 | 장거리 타입 | ||
|---|---|---|---|---|
| 형식명 | LP-ABR11 | LP-ABR12 | ||
| 화상 소자 | 1/3인치 CMOS 흑백 | |||
| 유효 화소 수 | 1,280×960(약 120만 화소) | |||
| 내장 조명 | 백색 LED | |||
| 판독 각도 | 피치(PITCH) : ±35°, 스큐(SKEW) : ±35°, 틸트(TILT) : 360° | |||
| 전원 전압 | DC24V±10% | |||
| 소비 전류 | 커맨드(동기) 대기 시 : 약 140mA, 판독 동작 시 : 약 400mA | |||
| 인터페이스 | Ethernet | 10Base-T, 100Base-T, 1000Base-T | ||
| RS-232C | 1200bps～115.2kbps | |||
| 디지털 입력 | 포토 커플러 절연×1점(입력 저항 : 1kΩ, OFF 전압 : 0～0.8V, ON 전압 : 6～28V) | |||
| 디지털 출력 | 포토 커플러 절연×4점(최대 정격 : DC30V, 50mA) | |||
| 내 환 경 성 | 보호 구조 | IP65(IEC) | ||
| 사용 주위 온도 | 0～＋40℃, 보관 시 : －20～＋65℃ | |||
| 사용 주위 습도 | 35～85％R.H. (단, 결로 없을 것), 보관 시 : 35～85％ R.H. (단, 결로 없을 것) | |||
| 내진동 | 10～55Hz 진폭 1.5mm(전폭) XYZ 각 방향 2시간 | |||
| 질량 | 본체 질량 : 약 200g | |||
판독 사양
| 종류 | 표준 타입 | 장거리 타입 |
|---|---|---|
| 형식명 | LP-ABR11 | LP-ABR12 |
| 대응 심벌(2차원) | Data Matrix(ECC200), QR Code | |
| 최소 분해능 | 0.167mm | |
| 판독 중심 거리 | 100mm | 200mm |
| 시야 범위(수평×수직) | 54×40mm(판독 중심 거리에서) | 44×33mm(판독 중심 거리에서) |
| 판독 거리(대표 예) | <Data Matrix(ECC200), QR Code> ・셀 크기 0.167mm인 경우 : 85～125mm ・셀 크기 0.25mm인 경우 : 70～150mm | <Data Matrix(ECC200)> ・셀 크기 0.167mm인 경우 : 185～220mm ・셀 크기 0.25mm인 경우 : 175～230mm <QR Code> ・셀 크기 0.167mm인 경우 : 190～215mm ・셀 크기 0.25mm인 경우 : 180～225mm |
※2차원 코드 마킹 품질 검증 기능을 사용하는 경우 권장 셀 크기는 0.25mm 이상입니다.
판독 거리 - 시야 범위(대표 예)
표준 타입 LP-ABR11
(단위 : mm)
| 대응 심벌(2차원) | Data Matrix(ECC200), QR Code | ||
|---|---|---|---|
| 셀 크기 | 0.167 | 0.25 | |
| 근방 | 판독 거리 | 85 | 70 |
| 시야 범위(수평×수직) | 46×34 | 38×29 | |
| 중심 | 판독 거리 | 100 | |
| 시야 범위(수평×수직) | 54×40 | ||
| 원방 | 판독 거리 | 125 | 150 |
| 시야 범위(수평×수직) | 66×50 | 79×60 | |
장거리 타입 LP-ABR12
(단위 : mm)
| 대응 심벌(2차원) | Data Matrix(ECC200) | QR Code | |||
|---|---|---|---|---|---|
| 셀 크기 | 0.167 | 0.25 | 0.167 | 0.25 | |
| 근방 | 판독 거리 | 185 | 175 | 190 | 180 |
| 시야 범위 (수평×수직) | 40×30 | 38×28 | 42×31 | 39×29 | |
| 중심 | 판독 거리 | 200 | 200 | ||
| 시야 범위 (수평×수직) | 44×33 | 44×33 | |||
| 원방 | 판독 거리 | 220 | 230 | 215 | 225 |
| 시야 범위 (수평×수직) | 49×37 | 51×38 | 48×36 | 50×37 | |
치수도
- 단위mm

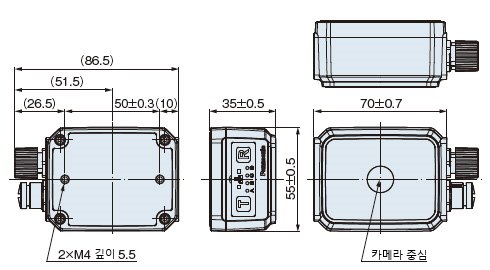

LP-ABR11
2차원 코드 리더
표준 타입

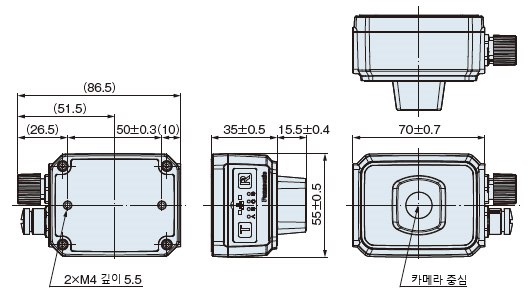

LP-ABR12
2차원 코드 리더
장거리 타입

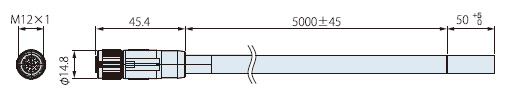

LP-ABR10-C5
제어 케이블(별매)
LP-ABR10-L5
LAN 케이블(별매)
