사양
범용 타입

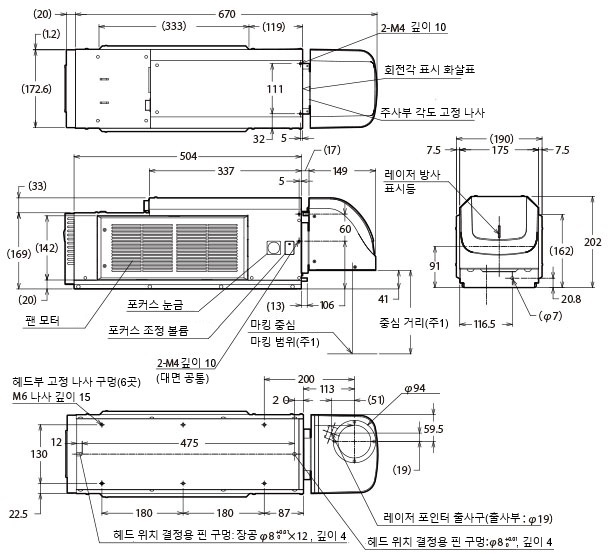

| 형식명 | 표준 모델 | LP-430U | LP-420S9U | LP-410U |
|---|

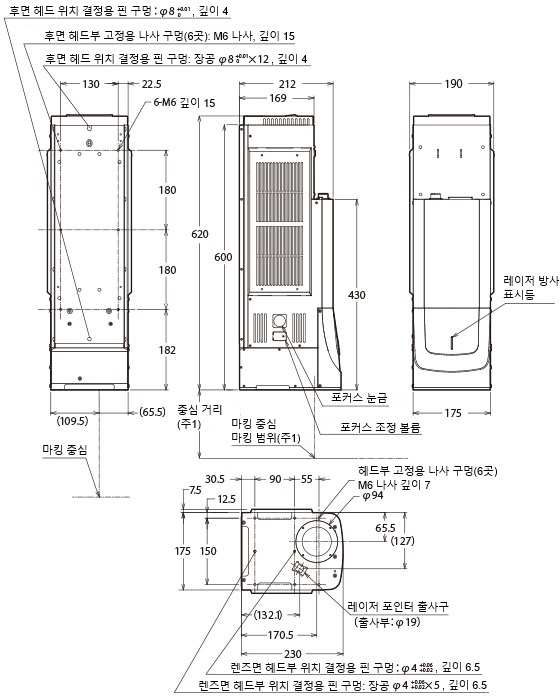

| 타워 헤드 모델 | LP-430TU | LP-420S9TU | LP-410TU |
|---|
| 마킹 레이저(주1) | CO2 레이저 / 클래스4 레이저 제품 |
|---|
| | 평균 출력 | 30W | 20W | 10W |
|---|
| 파장 | 10.6μm | 9.3μm | 10.6μm |
|---|
| 가이드 레이저 · 포인터 | 반도체 레이저 / λ=655nm / 클래스2 레이저 제품 |
|---|
| 마킹 범위 | 110×110mm |
|---|
| 초점 거리(주2) | 185mm |
|---|
| 스캔 속도 | 최대 12,000mm/s |
|---|
| 대응 라인 스피드(주3) | 240m/분 이하 | 170m/분 이하 |
|---|
| 문자 설정(문자 크기 · 폭) | 0.1~110mm(0.001mm 간격으로 설정 가능) |
|---|
마킹 간격
(문자 간, 문자 행 피치) | 0~110mm(0.001mm 간격으로 설정 가능)
부채꼴 : -180°~+180°(0.01°간격으로 설정 가능) |
|---|
| 문자 배열 | 직선, 프로포셔널, 균등 배치, 부채꼴 |
|---|
| 문자 종류 | 영어 대문자 · 소문자, 숫자, 일본어 히라가나 · 가타카나,
한자(JIS 제1 · 제2 수준), 기호, 사용자 등록 문자(50종류까지 설정 가능) |
|---|
| 바코드 | CODE39, CODE128, ITF, NW-7, JAN/UPC, GS1 DataBar, GS1 DataBar Limited, GS1 DataBar Expanded |
|---|
| 2차원 코드 | QR 코드, 마이크로 QR 코드, SQRC(보안 QR 코드)(주4),
데이터 매트릭스, GS1 데이터 매트릭스 |
|---|
| 콤퍼지트 | GS1 DataBar CC-A, GS1 DataBar Limited CC-A, GS1 DataBar Expanded CC-A, UCC/EAN COMPOSITE 등 |
|---|
| 입출력 | 단자대, I/O 커넥터 |
|---|
| 인터페이스(주5) | EIA-RS-232C, Ethernet |
|---|
| 로고 · 도형 | VEC(주6)/BMP/DXF/HPGL/JPEG/AI(주7)/EPS(주7) |
|---|
| 냉각 방식 | 강제 공냉 |
|---|
| 전원 전압 | 90-132V AC 또는 180-264V AC(자동 변환), 50/60Hz |
|---|
| 소비 전력 | 100V AC 시 | 1,000VA 이하 | 670VA 이하 |
|---|
| 200V AC 시 | 1,200VA 이하 | 700VA 이하 |
|---|
| 입력 | 리모트, 트리거, 엔코더(A), 엔코더(B), 셔터 제어,
레이저 여기, 알람 리셋, 비상 정지, 레이저 정지 등 |
|---|
| 출력 | 전원(+12V), 리모트, 마킹 준비, 마킹, 마킹 종료,
레이저 여기, 워닝, 알람, 확정 완료, 카운터 종료 |
|---|
| 마킹 상태 | 정지 · 이동 |
|---|
| 기능 | ●마킹순 최적화 ●교점 보정 ●카운터 마킹
●현재 일자 마킹 ●기한 일자 마킹 ●로트 마킹
●로고 데이터 마킹 ●폰트 작성 · 편집 ●균등 배치
●운전 화면 갱신 표시 ●시스템 오프셋 ●공통 문자 설정
●가이드 레이저 ●듀얼 포인터 ●초점 조정
●중첩 마킹 ●백업 ●이동체 장척 마킹
●폰트 선택 ●볼드체 마킹 ●프로포셔널 마킹
●마킹 이미지 표시 ●마킹 시간 측정 ●워크 이미지 표시
●오프셋 마킹 ●행 · 로고 파일 단위 파워 · 스피드 설정
●스텝&리피트 ●오퍼레이터 조정 ●랭크 마킹
●I/O 시뮬레이트 ●타임 홀드 ●시리얼 데이터 마킹
●I/O 체크 모니터 ●에러 이력 표시 |
|---|
| 비상 정지 스위치 | 컨트롤러부에 장착 |
|---|
| 사용 주위 온도(주9) | 0~+40℃(보관 시 -10~+60℃)(단, 결로 및 결빙되지 않을 것) |
|---|
| 사용 주위 습도(주9) | 35~85%RH(단, 결로 및 결빙되지 않을 것) |
|---|
| 무게 | 표준 헤드 | 20kg | 16kg |
|---|
| 타워 헤드 |
|---|

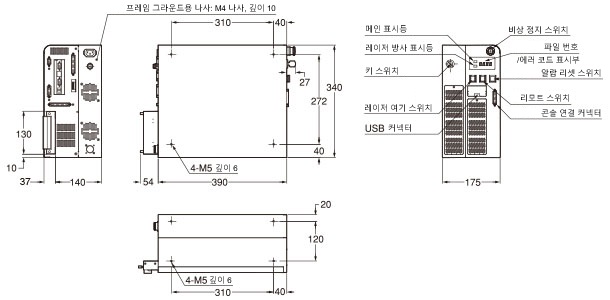

| 컨트롤러 | 12kg | 11kg |
|---|
(주1) : 레이저 발진기 단품 출력입니다.
(주2) : 초점 거리는 제품마다 약 ±2mm 정도 개체차가 있습니다.
(주3) : 워크에 따라 달라집니다.
(주4) : 옵션입니다.
(주5) : Adobe® Illustrator® 9.x~CS5(Windows 판)가 설치된 PC가 필요합니다.
(주6) : VEC는 레이저 마킹기 전용 화상 표시 형식입니다.
(주7) : Adobe® Illustrator®가 설치된 PC가 필요합니다.
(주8) : 기동 시의 돌입 전류(대표값)는 약 40A입니다(흐르는 시간은 10ms 이하).
(주9) : 사용 주위 온도 외에서 저장한 경우는 사용 주위 온도에 충분히 적응시킨 후 사용하십시오.
・ 미국 FDA 규칙 적합품, UL 적합품, 유럽 CE 인증 취득품, 중국 수출용 제품은 영업소에 문의해 주십시오.
소스폿 타입
| 형식명 | 표준 모델 | LP-431U | LP-421S9U | LP-411U |
|---|
| 타워 헤드 모델 | LP-431TU | LP-421S9TU | LP-411TU |
|---|
| 마킹 레이저(주1) | CO2 레이저 / 클래스4 레이저 제품 |
|---|
| | 평균 출력 | 30W | 20W | 10W |
|---|
| 파장 | 10.6μm | 9.3μm | 10.6μm |
|---|
| 가이드 레이저 · 포인터 | 반도체 레이저 / λ=655nm / 클래스2 레이저 제품 |
|---|
| 마킹 범위 | 55×55mm |
|---|
| 초점 거리(주2) | 111mm |
|---|
| 스캔 속도 | 최대 6,000mm/s |
|---|
| 대응 라인 스피드(주3) | 120m/분 이하 | 85m/분 이하 |
|---|
| 문자 설정(문자 크기 · 폭) | 0.1~55mm(0.001mm 간격으로 설정 가능) |
|---|
마킹 간격
(문자 간, 문자 행 피치) | 0~55mm(0.001mm 간격으로 설정 가능)
부채꼴 : -180°~+180°(0.01°간격으로 설정 가능) |
|---|
| 문자 배열 | 직선, 프로포셔널, 균등 배치, 부채꼴 |
|---|
| 문자 종류 | 영어 대문자 · 소문자, 숫자, 일본어 히라가나 · 가타카나,
한자(JIS 제1 · 제2 수준), 기호, 사용자 등록 문자(50종류까지 설정 가능) |
|---|
| 바코드 | CODE39, CODE128, ITF, NW-7, JAN/UPC, GS1 DataBar, GS1 DataBar Limited, GS1 DataBar Expanded |
|---|
| 2차원 코드 | QR 코드, 마이크로 QR 코드, SQRC(보안 QR 코드)(주4),
데이터 매트릭스, GS1 데이터 매트릭스 |
|---|
| 콤퍼지트 | GS1 DataBar CC-A, GS1 DataBar Limited CC-A, GS1 DataBar Expanded CC-A, UCC/EAN COMPOSITE 등 |
|---|
| 입출력 | 단자대, I/O 커넥터 |
|---|
| 인터페이스(주5) | EIA-RS-232C, Ethernet |
|---|
| 로고 · 도형 | VEC(주6)/BMP/DXF/HPGL/JPEG/AI(주7)/EPS(주7) |
|---|
| 냉각 방식 | 강제 공냉 |
|---|
| 전원 전압 | 90-132V AC 또는 180-264V AC(자동 변환), 50/60Hz |
|---|
| 소비 전력 | 100V AC 시 | 1,000VA 이하 | 670VA 이하 |
|---|
| 200V AC 시 | 1,200VA 이하 | 700VA 이하 |
|---|
| 입력 | 리모트, 트리거, 엔코더(A), 엔코더(B), 셔터 제어,
레이저 여기, 알람 리셋, 비상 정지, 레이저 정지 등 |
|---|
| 출력 | 전원(+12V), 리모트, 마킹 준비, 마킹, 마킹 종료,
레이저 여기, 워닝, 알람, 확정 완료, 카운터 종료 |
|---|
| 마킹 상태 | 정지 · 이동 |
|---|
| 기능 | ●마킹순 최적화 ●교점 보정 ●카운터 마킹
●현재 일자 마킹 ●기한 일자 마킹 ●로트 마킹
●로고 데이터 마킹 ●폰트 작성 · 편집 ●균등 배치
●운전 화면 갱신 표시 ●시스템 오프셋 ●공통 문자 설정
●가이드 레이저 ●듀얼 포인터 ●초점 조정
●중첩 마킹 ●백업 ●이동체 장척 마킹
●폰트 선택 ●볼드체 마킹 ●프로포셔널 마킹
●마킹 이미지 표시 ●마킹 시간 측정 ●워크 이미지 표시
●오프셋 마킹 ●행 · 로고 파일 단위 파워 · 스피드 설정
●스텝&리피트 ●오퍼레이터 조정 ●랭크 마킹
●I/O 시뮬레이트 ●타임 홀드 ●시리얼 데이터 마킹
●I/O 체크 모니터 ●에러 이력 표시 |
|---|
| 비상 정지 스위치 | 컨트롤러부에 장착 |
|---|
| 사용 주위 온도(주9) | 0~+40℃(보관 시 -10~+60℃)(단, 결로 및 결빙되지 않을 것) |
|---|
| 사용 주위 습도(주9) | 35~85%RH(단, 결로 및 결빙되지 않을 것) |
|---|
| 무게 | 표준 헤드 | 20kg | 16kg |
|---|
| 타워 헤드 |
|---|
| 컨트롤러 | 12kg | 11kg |
|---|
(주1) : 레이저 발진기 단품 출력입니다.
(주2) : 초점 거리는 제품마다 약 ±2mm 정도 개체차가 있습니다.
(주3) : 워크에 따라 달라집니다.
(주4) : 옵션입니다.
(주5) : Ethernet은 2013년 3월 생산분부터 변경되었습니다.
(주6) : VEC는 레이저 마킹기 전용 화상 표시 형식입니다.
(주7) : Adobe® Illustrator®가 설치된 PC가 필요합니다.
(주8) : 기동 시의 돌입 전류(대표값)는 약 40A입니다(흐르는 시간은 10ms 이하).
(주9) : 사용 주위 온도 외에서 저장한 경우는 사용 주위 온도에 충분히 적응시킨 후 사용하십시오.
・ 미국 FDA 규칙 적합품, UL 적합품, 유럽 CE 인증 취득품, 중국 수출용 제품은 영업소에 문의해 주십시오.
와이드 에어리어 타입
| 형식명 | 표준 모델 | LP-435U | LP-425S9U |
|---|
| 타워 헤드 모델 | LP-435TU | LP-425S9TU |
|---|
| 마킹 레이저(주1) | CO2 레이저 / 클래스4 레이저 제품 |
|---|
| | 평균 출력 | 30W | 20W |
|---|
| 파장 | 10.6μm | 9.3μm |
|---|
| 가이드 레이저 · 포인터 | 반도체 레이저 / λ=655nm / 클래스2 레이저 제품 |
|---|
| 마킹 범위 | 160×160mm |
|---|
| 초점 거리(주2) | 262mm |
|---|
| 스캔 속도 | 최대 12,000mm/s |
|---|
| 대응 라인 스피드(주3) | 240m/분 이하 |
|---|
| 문자 설정(문자 크기 · 폭) | 0.1~160mm(0.001mm 간격으로 설정 가능) |
|---|
마킹 간격
(문자 간, 문자 행 피치) | 0~160mm(0.001mm 간격으로 설정 가능)
부채꼴 : -180°~+180°(0.01° 간격으로 설정 가능) |
|---|
| 문자 배열 | 직선, 프로포셔널, 균등 배치, 부채꼴 |
|---|
| 문자 종류 | 영어 대문자 · 소문자, 숫자, 일본어 히라가나 · 가타카나,
한자(JIS 제1 · 제2 수준), 기호, 사용자 등록 문자(50종류까지 설정 가능) |
|---|
| 바코드 | CODE39, CODE128, ITF, NW-7, JAN/UPC, GS1 DataBar, GS1 DataBar Limited, GS1 DataBar Expanded |
|---|
| 2차원 코드 | QR 코드, 마이크로 QR 코드, SQRC(보안 QR 코드)(주4),
데이터 매트릭스, GS1 데이터 매트릭스 |
|---|
| 콤퍼지트 | GS1 DataBar CC-A, GS1 DataBar Limited CC-A, GS1 DataBar Expanded CC-A, UCC/EAN COMPOSITE 등 |
|---|
| 입출력 | 단자대, I/O 커넥터 |
|---|
| 인터페이스(주5) | RS-232C, Ethernet |
|---|
| 로고 · 도형 | VEC(주6)/BMP/DXF/HPGL/JPEG/AI(주7)/EPS(주7) |
|---|
| 냉각 방식 | 강제 공냉 |
|---|
| 전원 전압 | 90-132V AC 또는 180-264V AC(자동 변환), 50/60Hz |
|---|
| 소비 전력 | 100V AC 시 | 1,000VA 이하 |
|---|
| 200V AC 시 | 1,200VA 이하 |
|---|
| 입력 | 리모트, 트리거, 엔코더(A), 엔코더(B), 셔터 제어,
레이저 여기, 알람 리셋, 비상 정지, 레이저 정지 등 |
|---|
| 출력 | 전원(+12V), 리모트, 마킹 준비, 마킹, 마킹 종료,
레이저 여기, 워닝, 알람, 확정 완료, 카운터 종료 |
|---|
| 마킹 상태 | 정지 · 이동 |
|---|
| 기능 | ●마킹순 최적화 ●교점 보정 ●카운터 마킹
●현재 일자 마킹 ●기한 일자 마킹 ●로트 마킹
●로고 데이터 마킹 ●폰트 작성 · 편집 ●균등 배치
●운전 화면 갱신 표시 ●시스템 오프셋 ●공통 문자 설정
●가이드 레이저 ●듀얼 포인터 ●초점 조정
●중첩 마킹 ●백업 ●이동체 장척 마킹
●폰트 선택 ●볼드체 마킹 ●프로포셔널 마킹
●마킹 이미지 표시 ●마킹 시간 측정 ●워크 이미지 표시
●오프셋 마킹 ●행 · 로고 파일 단위 파워 · 스피드 설정
●스텝&리피트 ●오퍼레이터 조정 ●랭크 마킹
●I/O 시뮬레이트 ●타임 홀드 ●시리얼 데이터 마킹
●I/O 체크 모니터 ●에러 이력 표시 |
|---|
| 비상 정지 스위치 | 컨트롤러부에 장착 |
|---|
| 사용 주위 온도(주9) | 0~+40℃(보관 시 -10~+60℃)(단, 결로 및 결빙되지 않을 것) |
|---|
| 사용 주위 습도(주9) | 35~85%RH(단, 결로 및 결빙되지 않을 것) |
|---|
| 무게 | 표준 헤드 | 20kg |
|---|
| 타워 헤드 |
|---|
| 컨트롤러 | 12kg |
|---|
(주1) : 레이저 발진기 단품 출력입니다.
(주2) : 초점 거리는 제품마다 약 ±2mm 정도 개체차가 있습니다.
(주3) : 워크에 따라 달라집니다.
(주4) : 옵션입니다.
(주5) : Ethernet은 2013년 3월 생산분부터 변경되었습니다.
(주6) : VEC는 레이저 마킹기 전용 화상 표시 형식입니다.
(주7) : Adobe® Illustrator®가 설치된 PC가 필요합니다.
(주8) : 기동 시의 돌입 전류(대표값)는 약 40A입니다(흐르는 시간은 10ms 이하).
(주9) : 사용 주위 온도 외에서 저장한 경우는 사용 주위 온도에 충분히 적응시킨 후 사용하십시오.
・미국 FDA 규칙 적합품, UL 적합품, 유럽 CE 인증 취득품, 중국 수출용 제품은 영업소에 문의해 주십시오.
PC 설정용 소프트웨어
| PC 소프트웨어 | 대상 OS |
|---|
| Laser Marker Driver & Utility※1 | Microsoft Windows® 10 Pro(32비트/64비트) / 8.1 Pro(32비트/64비트) / 7 Professional(32비트/64비트) SP1 |
|---|
※1 'Export Vec'를 사용하려면 Adobe® Illustrator®9.X～CS6, CC, CC2014(Windows판)가 설치되어 있어야 합니다.
Microsoft사의 지원이 종료된 OS 버전은 대응 OS에서 제외됩니다.
