프로그래머블 표시기 GT32-E

다운로드

  • 기본 정보

  • 주문 가이드

  • 옵션

  • 사양

  • 치수도

  • 소프트웨어

  • PLC 대응표

수주 종료 예정

종료 시기

2024년09월30일

종료 시기는 사정에 따라 앞당겨질 수 있으니 양해 부탁드립니다.

------------------------------ Tab1 showing ------------------------------

기본 정보

내환경성에 뛰어난 GT32-E 새롭게 등장!

UL/C-UL,CE,Korean KC,UKCA를 취득했습니다.

UL : 일부 기종 제외
CE : 일부 기종 제외
Korean KC : 일부 기종 제외
UKCA : 일부 기종 제외

기술·자료·견적

특징

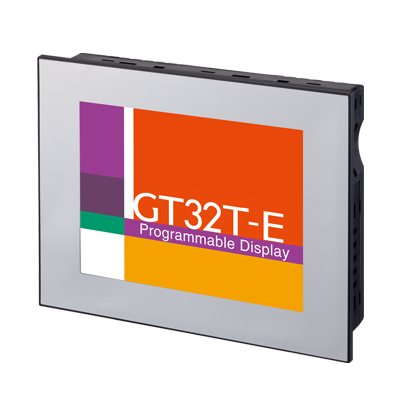

5.7형,TFT 흑백(백색/흑색)[GT32M-E만 해당],TFT 4,096색[GT32T-E만 해당],백색 LED,32문자×24행(10 도트 폰트),320×240 도트,USB,SDHC,세로 표시,IP67,24V DC

GT32T-E

5.7형, 수명이 긴 LED 백라이트, 컬러 TFT 4,096색 액정 탑재.

콘트라스트비 500:1의 TFT 액정을 채택하여, 밝은 환경에서도 선명한 화질을 보여줍니다.

GT32M-E

5.7형, 수명이 긴 LED 백라이트, 흑백 TFT 16계조 액정 탑재.

콘트라스트비 400:1의 TFT 액정을 채택하여, '진한 검정색'을 표시할 수 있어 밝은 환경에서도 선명한 화질을 보여줍니다.

공통 특징

USB 인터페이스 표준 장비

소지한 USB 케이블로 PC와 GT32-E를 연결하여 화면 전송이 가능합니다.
당사 PLC FP 시리즈는 PLC/표시기의 동시 디버그가 가능한 Through 기능에도 대응할 수 있습니다.

전원부 트랜스 절연

전원부를 절연하여 신뢰성이 더욱 향상되었습니다.

태양광 아래에서 사용해도 뛰어난 시인성

고콘트라스트 TFT 액정 채택
콘트라스트가 높아지고 더 선명해졌습니다.

고휘도 백라이트 채택
기존 기종과 비교해도 몹시 밝고 선명합니다.

특히 흑백 타입은 기존 제품보다 훨씬 밝은 것은 물론 '진한 검정색'을 표시할 수 있도록 밝은 장소에서도 뛰어난 시인성을 자랑합니다.

컬러 타입

컬러 타입

흑백 타입

흑백 타입

반사광이 적은 선명한 화면 표시

전면 시트에 반사광 방지를 위한 논글레어 처리
(실외에서 사용해도 지문이 잘 보이지 않습니다)

전면 시트에 반사광 방지를 위한 논글레어 처리

반사광 비교

반사광 비교

자외선에 의한 부품 열화도 걱정 없습니다.

전면 시트에 자외선을 투과시키지 않는 소재를 채택
이로써 액정과 터치 패널의 열화를 방지합니다.

한 단계 향상된 방수 성능

패널 전면 보호 구조는 IP67
실외나 물기가 있는 장소에서도 안심하고 사용할 수 있습니다.

뒷면 상부로 물방울이 스며들기 어려운 구조를 채택

폭넓은 온도 범위에서 사용 가능

-20℃~+60℃에서 사용 가능
(가로 설치, 세로 설치 및 전지 사용 시는 -20~+55℃)
저온 시에도 화면 전환이 빠른 TFT 액정 채택
수명이 긴 저소비 전력 LED 백라이트 채택
저온 대책을 위한 히터가 필요없습니다.

저소비 전력 실현

소형 컬러 타입(GT03T-E) : 3.1Ｗ 이하
소형 흑백 타입(GT03M-E) : 1.9Ｗ 이하
컬러 타입(GT32T-E) : 7.2Ｗ 이하
흑백 타입(GT32M-E) : 4.8Ｗ 이하

파나소닉 인더스트리라서 가능한
SD Solutions

SD로 연결하고, SD로 확장한다.
깔끔한 표시와 읽기 쉬운 문자 등 질적 향상이 두드러진 소형 패널은 이제 당연한 시대가 되었습니다.
그리고 자연스럽게 이어지는 흐름은 PC나 기타 기기와 연결해서 "얼마나 쉽게 사용할 수 있는가", 또 "얼마나 편리해질까"라는 생각입니다.
그래서 파나소닉 인더스트리의 터치 패널이 필요합니다.
SD 메모리카드로 데이터를 주고받거나 저장해서 새로운 용도를 개척하는 등
터치 패널의 신시대에 어울리는 GT 시리즈를 제안합니다.

PC 없이 PLC 프로그램 전송

SD/SDHC 메모리카드로 GT 화면 프로그램뿐만 아니라 PLC 래더 프로그램도 변경할 수 있게 되었습니다.
SD/SDHC 메모리카드만 사용하면 "누구나 간단하게" 프로그램을 수정할 수 있습니다.

PC 없이 PLC 프로그램 전송

※FP7/FP0H를 제외한 당사 FP 시리즈

SD 카드 데이터 불러오기 기능

GT 본체에 삽입되어 있는 SD 메모리카드의 로깅 데이터 등을 USB로 연결해서 PC에 불러올 수 있게 되었습니다.

SD 카드 데이터 불러오기 기능

USB 포트에서 불러오는 경우, PC에 GT_SD_Reader 소프트웨어가 설치되어 있어야 합니다. 소프트웨어는 Terminal GTWIN과 동시에 설치됩니다.
GT703 / GT704의 경우, Ethernet 포트에서 PC의 FTP 클라이언트 소프트웨어로 불러올 수도 있습니다. 이 경우, 미리 GT 본체에 FTP 서버 기능을 설정해야 합니다.

SD 로깅 기능으로 "간단한 시각화"를 제안

에코 파워미터 전력값 등을 자동으로 수집하고, 그 자리에서 그래프화하여 신속한 문제 해결 가능

  • GT 본체에서 SD/SDHC 메모리카드로 전력값 등 데이터를 수집하고, 로깅 데이터를 그래프로 표시할 수 있습니다.
    표시용 PC 또는 데이터 수집용 데이터 로거 없이 "시각화"를 실현합니다.
  • 그래프 표시는 막대 그래프와 꺾은선 그래프를 최대 8개까지 혼재시킬 수 있습니다.
  • 로깅 데이터 저장용 트리거 조건은 3종류에서 선택할 수 있습니다.
    (1)시각 지정 (2)일정 주기(1초~24시간) (3)조건 지정
  • SD/SDHC 메모리카드이므로 대용량 데이터를 저장하거나 휴대할 수도 있습니다.

SD 로깅 기능으로 간단한 시각화를 제안

SD 레시피 기능

다품종 생산 시 레시피 데이터를 최대 64품종 · 4,096 디바이스까지 PC에서 간단하게 설정할 수 있습니다.
작성한 레시피 데이터는 SD/SDHC 메모리카드에 저장하고, 지정된 데이터를 PLC에 기록 · 판독할 수 있습니다.

알람 이력 SD 저장

알람 이력 SD 저장

GT 내부 메모리에 축적된 알람 이력을 SD에 저장할 수 있으므로, PC로 트러블을 관리할 수 있어 관리가 간단해집니다.

화면 디자인 자유도 향상!

화면 디자인의 자유도 향상!

GT 시리즈는 아날로그 터치 방식을 이용해 1 도트 단위의 부품 · 문자를 배치할 수 있고, Windows 폰트를 채택하여 다양한 문자 크기(10~240 도트)로 화면을 자유롭게 설계할 수 있습니다.
※기종에 따라 최대 크기는 다릅니다.

그래프 기능

그래프 기능

그래프 표시는 막대 그래프와 꺾은선 그래프를 최대 8개까지 혼재시킬 수 있습니다.

좁은 장소에는 세로 표시

좁은 장소에는 세로 표시

세로로 표시할 수 있으므로, 폭이 좁은 공간에 설치할 수 있습니다. 시스템 설계 자유도를 향상시켜 소형화가 가능합니다. 또한 설치 장소가 없는 슬림한 장치에도 대응합니다.

스크롤 표시 기능

스크롤 표시 기능

화면 하단에 최대 64자(전각)의 메시지를(128종류) 스크롤 표시할 수 있습니다.

멀티 기능 스위치

여러 값을 세트해서 화면을 변경하는 등 다양한 동작이 가능해졌습니다.

4,096색의 부품 라이브러리 [GT05S / GT32T-R / GT03T-E / GT32T-E]

4,096색의 부품 라이브러리

가시성과 유용성을 향상시킨 3D 버튼을 준비했습니다.

FP 모니터 기능을 탑재[FP2SH/FP0R/FP-Σ/FP-X/FP-X0/FP-e]

※FP7은 대상에서 제외
5개의 편리한 기능으로 GT와 당사 FP 시리즈 PLC 사이의 친화성이 더욱 향상되었습니다.

  1. 디바이스 모니터(FP 시리즈가 보유하는 디바이스 표시값과 변경이 가능합니다. 3가지 모드를 준비했습니다)
    1. Easy Monitor : 간단히 모니터를 하고 싶을 경우에 사용합니다. 1종류의 디바이스를 지정하면 연속으로 표시되고 변경도 가능합니다.
    2. Entry Monitor : 여러 종류의 디바이스를 한 번에 보고 싶을 경우에 사용합니다. 표시하고 싶은 디바이스를 1개씩 등록할 수 있고 변경도 가능합니다.
    3. Forced On/Off : 강제로 출력을 ON/OFF 하고 싶을 경우에 사용합니다. 출력을 제어하고 싶은 디바이스를 1개씩 설정할 수 있습니다.
  2. 시스템 레지스터 모니터(시스템 레지스터값 표시와 변경을 할 수 있습니다)
    시스템 레지스터 No.를 지정하여 시스템 레지스터값을 표시하고 변경도 할 수 있습니다.
  3. 공유 메모리 모니터(공유 메모리값을 표시할 수 있습니다)
    슬롯 No.·뱅크 No.·어드레스를 지정하여 공유 메모리값을 표시할 수 있지만 변경은 할 수 없습니다.
  4. 에러 모니터(FP 시리즈에서 발생하는 에러를 표시할 수 있습니다)
    자가 진단 결과, 에러 코드, 에러 플래그를 표시할 수 있고, 에러를 해결할 수 있습니다.
  5. 패스워드 설정(FP 시리즈의 프로그램을 읽고 쓰는 보호용 패스워드를 설정할 수 있습니다)
    FP 시리즈의 패스워드 프로텍트 기능인 패스워드 등록과 해지가 가능합니다.

FP 모니터 기능을 탑재

당사 FP 시리즈 PLC와 GT 여러 대를 연결 가능(RS485 타입)

GT 링크 기능
통신 프로그램 없이 당사 PLC 1대로 최대 32대의 GT를 연결할 수 있습니다. 반송 라인 등 멀리 떨어진 장소에서도 동일한 화면을 조작할 수 있으며, 또한 PLC 설치 대수를 줄여 생산 공정 비용을 낮출 수 있습니다.

GT 링크 기능

※1　연결 대수 증가에 따라 반응 속도가 느려집니다. 실제 기기로 확인해 주십시오.
※2　1:1 연결에 비해 응답 시간이 상대적으로 길어집니다.
     충분한 성능을 얻을 수 있는지 시스템 설계 시 평가해 주십시오.


PLC 복수 연결 기능
GT 1대로 최대 31대의 PLC와 연결할 수 있습니다. 여러 라인의 진척 상황을 GT 1대로 집중 감시하거나 조작할 수 있습니다.

PLC 복수 연결 기능

※1　PLC 간 데이터 링크에는 사용할 수 없습니다.
※2　1:1 연결에 비해 응답 시간이 상대적으로 길어집니다.
     충분한 성능을 얻을 수 있는지 시스템 설계 시 평가해 주십시오.

패스워드 관리를 통한 보안 강화

패스워드 보호 · 오퍼레이션 보안 기능으로 본체 데이터 자산을 보호하거나 패스워드를 이용해 조작 권한을 관리할 수 있습니다.

패스워드 보호 기능
패스워드로 본체 화면 데이터의 업로드를 제한해서 본체 데이터 자산을 보호합니다.

오퍼레이션 보안 기능
오퍼레이터별(최대 64)로 패스워드를 설정할 수 있고, 최대 16레벨까지 부품별로 표시 · 조작을 제한 설정할 수 있습니다. 등록 사용자 · 패스워드도 본체에서 변경할 수 있습니다.

Through 기능으로 현장 작업의 효율화

GT와 당사 PLC FP 시리즈로 통신하면서 GT의 화면 데이터 전송과 PLC의 디버그를 동시에 실행할 수 있습니다.

표시 언어를 간단하게 전환

표시 언어를 간단하게 전환

기존에는 언어별로 화면 작성이 필요했는데, 표시 언어 전환 기능에서는 각 부품별로 여러 언어(최대 16)를 동시에 등록할 수 있습니다.
Microsoft Excel로 문자열을 간단하게 편집하고 불러올 수 있습니다.

디바이스 기록

디바이스 기록

PLC 상태 및 화면 No.를 통해 PLC 데이터를 변경하거나 비트를 ON/OFF 할 수 있습니다.
또한 디바이스 간에 사칙 연산도 가능합니다.

※화면 내 표시기는 대표 기종입니다.

------------------------------ Tab2 showing ------------------------------

【주의】
아래 옵션은 계속 판매하고 있습니다.

품명화면 사이즈주문 품번
Terminal GTWIN Ver.3
※1		일본어판Terminal GTWIN CD-ROMAIGSGT7JP
영어판Terminal GTWIN CD-ROMAIGSGT7EN

※1. GT703/GT704/GT707 이외의 기존 GT 시리즈에서는 일부 지원되지 않는 기능을 포함합니다.

케이블

■24V DC

통신 방식연결 케이블PLC
RS232C

AIGT8162


품번 : AIGT8162
PLC 연결 케이블(2m) 미니 DIN 5핀 나선(3개)+실드선
AIGT8165(5m)도 있습니다.		당사 FP 시리즈
(FP7/FP0H/FP-XH 제외)※1
RS422/RS485

AIGT8175


품번 : AIGT8175
PLC 연결 케이블(5m) 미니 DIN 8핀 나선(4개)+실드선		(주)미쓰비시 전기 제조 FX 시리즈
RS232C

AIP81842


품번 : AIP81842 PLC 연결 케이블(2m) D-SUB핀 나선(6개)		FP2/FP2SH COM 포트,
D-SUB 9핀 예
컴퓨터 커뮤니케이션 유닛

※1. FP7/FP0H/FP-XH 시리즈와는 시판 중인 낱개선 케이블로 연결할 수 있습니다.

------------------------------ Tab3 showing ------------------------------

옵션

【주의】
아래 옵션은 계속 판매하고 있습니다.

■GT32-R/E용
방수 패킹
방수 패킹
방수 패킹(교환용) 10매입
본체에 1매 동봉되어 있습니다.
주문 품번 : AIG32810E

■GT32-R/GT32-E용
설치 브래킷
설치 브래킷
설치 브래킷 5세트(2개/세트)
본체에 1세트 동봉되어 있습니다.
주문 품번 : AIG32830

■보수용 커넥터
보수용 커넥터
통신 · 전원용 커넥터  5개입
본체에 1세트 동봉되어 있습니다.
주문 품번 : AIGT084

■백업 전지
백업 전지
주문 품번 : AFPX-BATT

권장 핸디 조작 BOX(SUS 주식 회사)

권장 핸디 조작 BOX(SUS 주식 회사)

<<대응 예>>

푸시 버튼
押し釦
탁상형
卓上型
모니터암
モニターアーム



조작용 핸디 BOX는 SUS 주식 회사新しいウィンドウで開く로 문의해 주십시오.
탁상형이나 푸시 버튼 등의 주문에도 대응하고 있습니다.

권장 USB 제어반면 케이블(SUS 주식 회사)

권장 USB 제어반면 케이블(SUS 주식 회사)



USB 제어반면 케이블은 SUS 주식 회사新しいウィンドウで開く로 문의해 주십시오.

------------------------------ Tab4 showing ------------------------------

사양

항목GT32M-EGT32T-E
RS232CRS422/RS485RS232CRS422/RS485
적합 규제CE 마킹(EMC 지령, RoHS 지령)(일부 기종 제외), UKCA 마킹(EMC 규칙, RoHS 규칙)(일부 기종 제외)
정격 전원24V DC
동작 전압 범위21.6~26.4V DC
소비 전력4.8W 이하7.2W 이하
전원부 절연 방식트랜스 절연
사용 주위 온도-20~+60℃※1
사용 주위 습도10~90%RH(25℃에서), 결로되지 않을 것
보관 주위 온도-20~+60℃
보관 주위 습도10~90%RH(25℃에서), 결로되지 않을 것
내진동5~8.4Hz 편진폭 3.5mm 8.4~150Hz 가속도 9.8m/s2 X, Y, Z 각 방향 10회 소인(1옥타브/min)
내충격147 m/s2 X, Y, Z 각 방향 3회
내중첩 노이즈1,000V [P-P] 이상 펄스폭 50ns, 1μs 전원 단자 간(노이즈 시뮬레이터에 따름)
내환경성IP67(초기 상태에서) 패널 화면에서만 방진 · 방수(접촉면에 방수 패킹 사용)※2
질량약 470g
표시부표시 소자TFT 흑백 LCDTFT 컬러 LCD
도트수320(W)×240(H) 도트
표시색2색(흑색/백색, 16계조)4,096색
유효 표시
치수(mm)		115.2(W)×86.4(H)mm
백라이트
방식		백색 ＬED
기능표시 가능
폰트 종류		고정(GTWIN) : 1/4각(8×8), 반각(16×8), 전각(16×16) 가로 세로 각 1, 2, 4, 8배 표시
True Type(GTWIN) : 10~240 도트  Windows® : 10~240 도트
표시 가능
문자 종류		일본어, 영어, 중국어 간자체, 중국어 번자체, 한국어,
독일어, 이탈리아어, 스페인어, 프랑스어, 터키어
표시 가능
도형		직선, 연속 직선, 사각형, 원, 타원, 원호, 타원호,
부채꼴, 긴 부채꼴, 둥근 사각형, 비트맵
등록 가능
화면수※3		약 180
지정 가능
화면 No.		기본 화면 : No.0~3FF  키보드 화면 : No.0~7  로그인 화면 : No.0~F
부품 기능메시지, 램프, 스위치, 기능 스위치, 데이터, 막대 그래프, 시계, 키보드,
꺾은선 그래프, 알람 리스트, 알람 이력, 커스텀(메시지, 램프, 스위치)
기타 기능레시피 기능, 스크롤 표시 기능, 디바이스 쓰기 기능, PLC 복수 연결 기능,
FP 모니터 기능, 표시 언어 전환 기능, GT 링크 기능, 오퍼레이션 보안 기능,
데이터 로깅 기능, SD 레시피 기능
시계 기능본체에 시계 내장(PLC 시계를 참조해서 표시도 가능)
※별도로 전지를 구입해 주십시오.
백라이트
휘도 조정		메뉴 화면, GTWIN 본체 환경 설정, PLC에서 설정 가능
콘트라스트
조정		터치 패널 조작으로 콘트라스트 조정 가능
버저장착
자동 통신 설정상대 기기에서 응답이 없을 경우, 자동으로 통신 속도를 변경
Through 기능PC와 PLC 사이에 GT를 삽입하여 PC와 PLC를 직접 연결하지 않고 디버그 가능
화면 작성전용 소프트웨어를 사용 대응 OS : Windows® 2000/XP/Vista/7※4
터치 스위치 분해능레이아웃 프리(최소 8도트)
터치 스위치 조작력0.8N 이하
터치 스위치 수명100만회 이상(25℃에서)
COM
포트		통신 규격RS232C 준거RS422/RS485 준거RS232C 준거RS422/RS485 준거
외부 기기와의
통신 조건		전송 속도 9,600bps · 19,200bps · 38,400bps · 57,600bps · 115,200bps
데이터 비트 7bit · 8bit/패리티 없음 · 홀수 · 짝수/정지 비트 1bit
프로토콜당사 FP 시리즈 대응 / 범용 시리얼 대응 / 타사 PLC(제조사 · 기종은 각 사 PLC 대응표 참조)
커넥터커넥터 단자대(8핀)
화면 데이터
전송용
인터페이스		통신 규격USB 1.1
PC와의
통신 조건		－
프로토콜당사 전용 프로토콜
커넥터USB TYPE-B
Ethernet
포트※4		－
사용자
메모리		메모리F-ROM
용량12Mbyte
메모리
백업		메모리SRAM
백업 전지리튬 전지(교환식) AFPX-BATT※본체에 동봉되어 있지 않습니다.

※1 수평 설치 시, 수직 설치의 세로 및 상하 반전, 전지 사용 시에는 −20～＋55℃의 범위에서 사용하십시오.

※2 패널 설치 시 전면부 보호 구조입니다. 단, 고객님의 모든 환경에서 사용을 보증하지는 않습니다. 재설치할 경우는 방수 패킹을 교환해 주십시오.

※3 등록 가능 화면수는 등록 내용에 따라 변동됩니다.

※4 Windows®7 ⁄ 8 ⁄ 8.1 ⁄ 10을 제외하고 64bit판에는 호환되지 않습니다. Windows는 미국 Microsoft Corporation의 미국 및 기타 국가에 대한 등록상표 또는 상표입니다.

UL / c-UL 적합 규격

UL / c-UL 파일 No.E96300
UL 규격 No.UL508

------------------------------ Tab5 showing ------------------------------

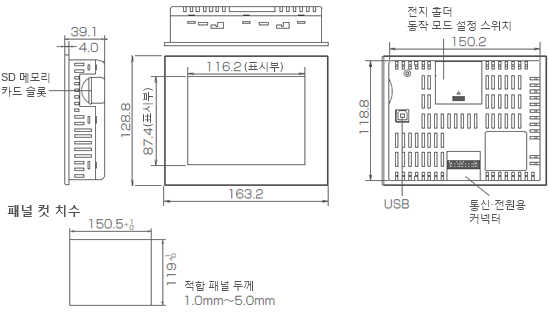

치수도

  • 단위mm

GT32-E

GT32-E

------------------------------ Tab6 showing ------------------------------

소프트웨어 안내

프로그래밍 소프트웨어

------------------------------ Tab7 showing ------------------------------

PLC 대응표

회사명시리즈명기종RS232C 타입RS422/RS485
타입※2
파나소닉 디바이스
ＳＵＮＸ		FP 시리즈FP7◎○
FP0H◎○
FP-X◎○
FP-X0◎○
FPΣ◎○
FP-e◎○
FP0◎○
FP0R◎○
FP2◎○
FP2SH◎○
미쓰비시 전기※1FX 시리즈FX0N○◎
FX1S○◎
FX1N○◎
FX1NC○◎
FX2N○◎
FX2NC○◎
FX3UC○◎
FX3U○◎
FX3G○◎
FX3GC ◎
Q 시리즈Q00CPU◎
Q01CPU◎
Q00JCPU○
Q00HCPU○
Q00UJCPU◎
Q26UDHCPU○○
Q25HCPU◎
Q12HCPU◎
Q06HCPU◎
Q02HCPU◎
Q02CPU◎
A 시리즈A1N○
A2N○
A3N○
A1S○
A1SJ○
A2SH○
A1SH○
A2CCPU24◎
L 시리즈L26CPU-BT○○
L02SCPU◎○
오므론※1C 시리즈C200H○
C200HS◎
C500○
C500F○
C1000H○
C2000○
C2000H○
C1000HF○
C20H◎
C28H◎
C40H◎
C120○
C120F○
CQM1-CPU42◎
SRM1-C02◎
CPM2A◎
CPM1-20CDR-A○
CQM1H-CPU21◎
CPM2C◎
CPM2B◎
α 시리즈C200HE-CPU32(-Z)○
C200HG-CPU33(-Z)○
C200HG-CPU53(-Z)○
C200HX-CPU34(-Z)○
C200HX-CPU54(-Z)○
C200HE-CPU42(-Z)◎
C200HG-CPU43(-Z)◎
C200HG-CPU63(-Z)◎
C200HX-CPU44(-Z)◎
C200HX-CPU64(-Z)◎
C200HX-CPU65-Z◎
C200HX-CPU85-Z◎
CV 시리즈CV500◎
CV1000◎
CVM1◎
CS1 시리즈CS1H-CPU67◎
CS1H-CPU66◎
CS1H-CPU65◎
CS1H-CPU64◎
CS1H-CPU63◎
CS1G-CPU45◎
CS1G-CPU44◎
CS1G-CPU43◎
CS1G-CPU42◎
CJ 시리즈CJ1H◎
CJ1M◎
CJ1G◎
CJ2H◎
CP1 시리즈CP1H○
CP1L○
CP1E◎※4○
도시바 기계※1TC mini 시리즈 ◎
RS232 포트를 탑재한 기종		◎
RS485 포트를 탑재한 기종
요코가와 전기※1FA-M3 시리즈F3SP59-7S◎
F3SP58-6S◎
F3SP58-6H◎
F3SP53-4S◎
F3SP53-4H◎
F3SP38-6S◎
F3SP38-6N◎
F3SP35-5N◎
F3SP28-3S◎
F3SP28-3N◎
F3SP25-2N◎
F3SP21-0N◎
키엔스※1KV Nano 시리즈 ◎
KV 시리즈KV-10/16/24/40◎
KV700◎○
KV1000◎○
KV3000◎○
KV5000○○
히타치 생산 시스템※1EH-150 EHV 시리즈EHV-CPU128◎◎
EHV-CPU64◎◎
EHV-CPU32◎◎
EHV-CPU16◎◎
EH150 시리즈EH-CPU104A◎◎
EH-CPU208A◎◎
EH-CPU316A◎◎
EH-CPU516◎◎
EH-CPU548◎◎
MICRO-EH 시리즈10점
14점◎
20점◎
23점◎◎
28점◎◎
40점◎
64점◎
Web 컨트롤러10점◎
23점◎◎
Rockwell Automation
(ALLEN-BRADLEY)※1
DF 프로토콜 대응 기종		MicroLogix 시리즈MicroLogix500◎
MicroLogix1000◎
MicroLogix1100◎
SLC 500 시리즈SLC 5/03◎
SLC 5/04◎
시멘스※1S7-200 시리즈CPU222○◎
CPU216○◎
CPU215○◎
CPU214○◎
CPU212○◎
LG 산전※1MASTER-K 시리즈80S◎
200S◎
300S○
1000S○
Modbus※1RTU 프로토콜 대응 기종※3◎◎
범용 시리얼당사 전용 프로토콜※3◎◎

2016년 11월에 완료된 평가를 기재하고 있습니다.

※1. 당사 FP 시리즈 이외의 PLC에서는 사용할 수 있는 디바이스의 종류와 어드레스에 제한이 있는 경우가 있습니다.
        자세한 사항은 매뉴얼을 참조해 주십시오.

※2. RS485에서 상대 기기와의 송신/수신 타이밍에 따라 통신할 수 없는 경우가 있습니다.

※3. 상대 기기를 특정할 수 없으므로 사용하는 기기에서 실기 확인해 주십시오.

※4. RS232C 포트를 탑재한 기종

◎     : PLC의 CPU 유닛 본체에 직접 연결할 수 있습니다.

○     : 통신 유닛이나 신호 변환 케이블 등을 사용하여 연결할 수 있습니다.
(예 : 미쓰비시 Q 시리즈는 계산기 링크 유닛 QJ71C24N 혹은 QJ71C24N-R2가 필요합니다)

×      : 연결할 수 없습니다.

공백 : 평가하지 않습니다.

최신 툴 소프트웨어 "Terminal GTWIN"의 HELP 또는 사용 가능 디바이스나 어드레스 등 자세한 내용은 'GT 시리즈 타사 PLC 연결 매뉴얼'을 참조해 주십시오.
※당사 프로그래머블 표시기와 PLC 연결 방법을 게재하고 있습니다.

>>매뉴얼 다운로드

MENU

최근 확인한 상품

최근 확인한 품번
