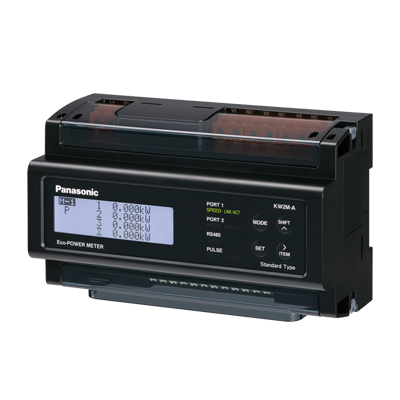

정격 ・성능 개요
일반 사양
| 항목 | 사양 |
|---|
| 공급 전압 범위 | 100-240V AC |
|---|
| 정격 주파수 | 50 / 60Hz |
|---|
| 공칭 전력 소비 | 약 15VA (240V AC에서 25 ℃) |
|---|
| 돌입 전류 | 30A 이하 (240V AC/DC에서 25 ℃) |
|---|
| 허용 가능 순간 정전 시간 | 10ms |
|---|
| 사용 주위 온도 | 작동 | -10~+50 ℃ |
|---|
| 보관 | -25~+70 ℃ |
|---|
| 사용 주위 습도 | 30~85%RH (20 ℃에서) 결로 없을 것 |
|---|
| 파괴 전압(초기) | 분리된 회로 간: 2,000V/1min |
|---|
a) 격납장치 ↔ 모든 단자
b) 주 분리 회로 ↔ 보조 분리 회로(이중 절연)
• 전원 공급 장치 단자 ↔ 기타 단자
• 전압 입력 단자 ↔ 기타 단자 |
| 절연 저항(초기) | 분리된 회로 간: 100MΩ 이상 |
|---|
| 내진성 | 10~150Hz(7.5분/주기) 단일 진폭: 0.075mm(3축에서 1h) |
|---|
| 10~55Hz(1분/주기) 단일 진폭: 0.375mm(3축에서 1h) |
| 내충격성 | 최소 294m/s2(3축에서 5번) |
|---|
| 표시 방법 | 배면광을 이용한 LCD |
|---|
| 표시 업데이트 주기 | 500, 1,000, 2,000, 3,000 ms (설정 모드에서 설정) |
|---|
정전 메모리 방법
(전원이 꺼진 경우) | 내부 메모리 |
|---|
| 해발 고도 | 2,000m 미만 |
|---|
| 과전압 범주 | III |
|---|
| 오염도 | 2 |
|---|

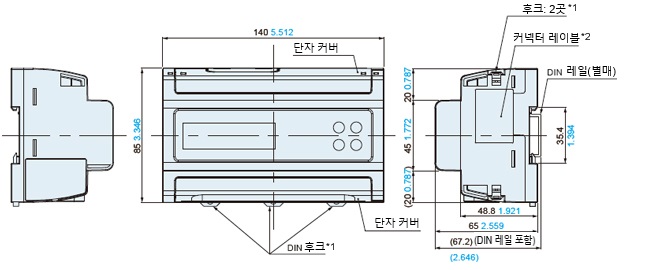

| 치수 W/H/D | 기본 유닛 | 85 x 140 x 65 mm |
|---|

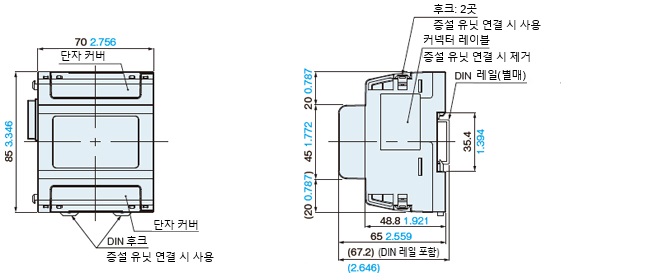

| 증설 유닛 | 85 x 70 x 65 mm |
|---|
| 무게 | 기본 유닛 | 약 450 g |
|---|
증설 유닛
(전력 계측) | 약 200 g |
|---|
증설 유닛
(디지털 I/O, 다중 아날로그 입력) | 약 140 g |
|---|
| 캘린더 타이머(주1) | 범위 | 2015년 1월 1일 00:00:00 ~ 2099년 12월 31일
23:59:59 (윤년 지원) |
|---|
| 시간 정확도 | 매월 정확도 최대 15초(25℃) |
|---|
| 백업 기간 | 약 1개월
(23℃에서 48시간 이상 전원 켜짐 상태를 유지한 후 전원 중단 시 보조 배터리 사용) |
|---|
(주1) : KW2M-X에 한함
계측 항목(AKW263100A, AKW264100A 및 AKW272100A)
| 항목 | 표시 데이터 범위 |
|---|
| 순간 전력(유효, 무효, 피상) | -999.99P~999.99P (W, var, VA) |
|---|
| 적산 전력량(임포트)(유효, 무효, 피상) | 0.000k~9999.9P (Wh, varh, VAh) |
|---|
| 적산 전력량(익스포트)(유효, 무효) | 0.000k~9999.9P (Wh, varh) |
|---|
| 전류 | 0.000~999.99k (A) |
|---|
| 전압 | 0.00~9999.9k (V) |
|---|
| 역률 | -1.000~0.000~1.000 |
|---|
| 주파수 | 0.00~99.99 (Hz) |
|---|
| 펄스 카운트값 | 0.000~999999 |
|---|
| 전력 변환값 | 0.000k~9999.9P |
|---|
| 누출 전류 | 0.0000~99999.9999 (A) |
|---|
| 전력 품질 | 불평형 전류(각 위상) | 0.00~300.00 % |
|---|
| 불평형 전압(각 위상) | 0.00~300.00 % |
|---|
| 전류 THD(총 고조파 왜곡) (각 위상) | 0.00~400.00 % |
|---|
| 전압 THD(총 고조파 왜곡) (각 위상) | 0.00~400.00 % |
|---|
| 전류 고조파(2차~31차) (각 위상) | 0.00~400.00 % |
|---|
| 전압 고조파(2차~31차) (위상, 라인) | 0.00~400.00 % |
|---|
| 아워미터(켜짐 시간, 꺼짐 시간, 대기 시간, 유지보수 시간) | 0.0~99999.9 h |
|---|
| 현재 디맨드(주1) | 유효, 무효, 피상,
유효(익스포트), 무효(익스포트) | 0.000k~999.99M (W, var, VA) |
|---|
| 전류 | 0.000k~999.99k (A) |
|---|
※'표시 데이터 범위'는 계측할 수 있는 범위가 아닌 기본 유닛 표시에서 나타낼 수 있는 범위입니다.
※계측할 전압이 정격 주파수(상용 주파수)가 아닌 경우 THD(총 고조파 왜곡)를 안정화하는 데 시간이 걸릴 수 있습니다.
(주1) : 사용자의 표준에 따라 이 디맨드 기능을 사용하십시오.
이 기능으로 계산된 디맨드값은 보증되지 않습니다.
정확도(AKW263100A, AKW264100A 및 AKW272100A)
| 항목 | 사양 |
|---|
| 전력 | ±0.5% | 유효 전력 준수 클래스 0.5S(IEC 62053-22)
무효 전력 준수 클래스 2(IEC 62053-23) |
|---|
| 전류 | ±0.2%(주1)
±0.5% 1P3W의 2(N) 위상 및 3P3W의 2(S) 위상의 경우 ±0.5% |
|---|
| 전압 | ±0.2% | 1P3W의 2위상, 3P3W의 3-1 전압 및 3P4W의 선간 전압의 경우 ±0.5% |
|---|
(주1) : 정격의 5% 미만 전류를 계측할 때, CT의 설정에 따라 정확도를 충족하지 못할 수 있습니다. (최대 오류 0.5%) CT 센서 및 VT(계기용 전압변성기)의 공차는 포함되어 있지 않습니다.
출력 사양(AKW263100A, AKW264100A 및 AKW274240A)
| 항목 | 사양 |
|---|
| 출력 점수 | 기본 유닛 | 2점(출력 단자 간 절연 처리) |
|---|
| 증설 유닛(디지털 I/O) | 4점(출력 단자 간 절연 처리) |
|---|
| 절연 방법 | MOSFET 릴레이 |
|---|
| 출력 유형 | 1a |
|---|
| 출력 용량 | 100mA, 30V AC/DC |
|---|
| 출력 모드(OUT1/OUT2) | • 인티그랄 전력으로 펄스
• 경보 및 이벤트로 출력(설정 모드에서 설정) |
|---|
디지털 입력 사양(AKW263100A, AKW264100A 및 AKW274240A)
| 항목 | 사양 |
|---|
| 입력 점수 | 기본 유닛 | 1점 |
|---|
| 증설 유닛(디지털 I/O) | 2점 |
|---|
| 절연 방법 | 입력에 지정된 절연(다른 기능에 대한 절연) |
|---|
| 입력 방법 | 컨택트/비전압 컨택트 또는 오픈 컬렉터 |
|---|
| 입력 신호 | 비전압 | • 임피던스, 최대 1kΩ(단락 전류가 최대 10mA인 경우)
• 단락 시 잔류 전압, 최대 3V
• 개방 시 임피던스: 최소 100kΩ |
|---|
| 입력 모드 | 펄스 입력
외부 장치의 입력과 동기화(주1)
유지보수 시간 계측(주1) |
|---|
| 최대 집계 속도 | 2000Hz / 30Hz |
|---|
| 최소 입력 신호 폭 | 0.25ms(2000Hz로 설정한 경우)/16.7ms(30Hz로 설정한 경우)
ON:OFF 비율=1:1 |
|---|
(주1) : KW2M-X에 한함
아날로그 입력 사양(AKW273230A)
| 항목 | 사양 |
|---|
| 입력 채널 수 | 3채널 |
|---|
입력 범위
(설정 모드에서 선택) | 전압 | 0~60V |
|---|
| 전류 | 0~20mA / 4~20mA (설정 모드에서 설정) |
|---|
| 해상도 | 24bit |
|---|
| 총 정확도 | ±0.1%F.S.(25℃) 이내,
±0.3%F.S.(-10~50℃) 이내 |
|---|
RTD 입력 사양(AKW273230A)
| 항목 | 사양 |
|---|
| 입력 채널 수 | 2채널 |
|---|
| 입력 범위 | PT100 | -200.0~+200.0 ℃ |
|---|
| PT1000 | -200.0~+200.0 ℃ |
|---|
| 해상도 (24bit) | 0.1 ℃ |
|---|
| 총 정확도 | CH1 | ±0.3%F.S.(25℃) 이내, ±0.5%F.S.(-10~50℃) 이내 |
|---|
| CH2 | ±0.5%F.S.(25℃) 이내, ±1.0%F.S.(10~40℃) 이내,
±1.5%F.S.(-10~50℃) 이내 |
|---|
표준
| UL, CSA | TÜV Rheinland(NRTL), UL61010-1:2012, CAN/CSA-C22.2 No.61010-1-12 인증 획득 |
|---|
| CE | EN61326-1:2013, EN61010-1:2010 |
|---|
