KT7 온도 조절기(종료품)
다운로드
-
수주 종료 정보
-
품번 체계표
-
정격・성능 개요
-
치수도
-
배선・연결
-
사용상의 주의
수주 종료
종료 시기
2023년09월29일
대체 상품의 안내 및 종료 상품의 상세 내용은 아래를 참조하십시오.
수주 종료 정보

품번 체계표
※히터 단선 경보 기능을 선택하면 전류 검출기 CT1 또는 CT2가 부속됩니다.
※경보 출력1과 히터 단선 경보를 동시에 선택하면 공통 출력이 됩니다.
품번 검색 방법
(예) 기본 기능 + 추가 기능(히터 단선 경보: 10A)를 부가한 경우의 품번
・ 품번: AKT7111102
정격 ・성능 개요
성능 개요
항목 | 사양 | ||||
---|---|---|---|---|---|
크기 | 22.5×75mm | ||||
정 격 | 정격 조작 전압(택1) | 100~240V AC | |||
24V AC/DC | |||||
정격 주파수 | 50/60Hz | ||||
정격 소비 전력 | 약 6VA | ||||
정 격 눈 금 | 입력 종류 | 입력 범위 | |||
열 전 대 | K | -200~1370℃(-320~2500℉) | |||
-199.9~400.0℃(-199.9~750.0℉) | |||||
J | -200~1000℃(-320~1800℉) | ||||
R | 0~1760℃(0~3200℉) | ||||
S | 0~1760℃(0~3200℉) | ||||
B | 0~1820℃(0~3300℉) | ||||
E | -200~800℃(-320~1500℉) | ||||
T | -199.9~400.0℃(-199.9~750.0℉) | ||||
N | -200~1300℃(-320~2300℉) | ||||
PL-II | 0~1390℃(0~2500℉) | ||||
C(W/Re5-26) | 0~2315℃(0~4200℉) | ||||
측 온 저 항 체 | Pt100 | -200~850℃(-300~1500℉) | |||
-199.9~850.0℃(-199.9~999.9℉) | |||||
JPt100 | -200~500℃(-300~900℉) | ||||
-199.9~500.0℃(-199.9~900.0℉) | |||||
직 류 | 전 류 | 4~20mA DC | -1999~9999, -199.9~999.9 -19.99~99.99, -1.999~9.999 | ||
0~20mA DC | |||||
전 압 | 0~1V DC | ||||
0~10V DC | |||||
1~5V DC | |||||
0~5V DC | |||||
・직류 전류, 직류 전압 입력은 스케일링 및 소수점 위치 변경이 가능합니다. ・직류 전류 입력은 션트 저항 50Ω(별매품)에 외장으로 대응합니다. | |||||
센 서 입 력 | 열전대 | K, J, R, S, B, E, T, N, PL-II, C(W/Re5-26) 외부 저항 : 100Ω 이하(단, B 입력의 경우 외부 저항은 40Ω 이하) | |||
측온 저항체 | Pt100, JPt100 3도선식(1선당 허용 입력 도선 저항 : 10Ω 이하) | ||||
직류 전류 | 0~20mA DC | 입력 임피던스 : 50Ω(션트 저항 50Ω을 입력 단자 사이에 연결) 허용 입력 전류 : 50mA 이하(션트 저항 50Ω을 사용한 경우) | |||
4~20mA DC | |||||
직류 전압 | 0~1V DC | 입력 임피던스 : 1MΩ 이상 허용 입력 전압 : 5V 이하 허용 신호원 저항 : 2kΩ 이하 | |||
0~5V DC | 입력 임피던스 : 100kΩ 이상 허용 입력 전압 : 15V 이하 허용 신호원 저항 : 100Ω 이하 | ||||
1~5V DC | |||||
0~10V DC | |||||
제 어 출 력 | 릴레이 접점 | (택1) | 1a | ||
3A 250V AC(저항 부하), 1A 250V AC(유도 부하 cosφ=0.4), 전기적 수명: 10만회 | |||||
무접점 전압(SSR 구동용 전압 출력) | 12+20V DC 최대 부하 전류 40mA(단락 보호 회로 장착) | ||||
직류 전류 | 4~20mA DC 부하 저항: 최대 550Ω | ||||
경보 출력1(EVT1) | 오픈 컬렉터 제어 용량: 24V DC 0.1A(최대) | ||||
경보 출력2(EVT2) | 없음 | ||||
제어 방식 | PID 동작(오토 튜닝 기능 장착), PI 동작, PD 동작(수동 리셋 기능 장착), P 동작(수동 리셋 기능 장착), ON/OFF 동작 | ||||
목표 온도 설정 | — | ||||
프로그램 제어 기능 | — | ||||
지 시 정 밀 도 | 열전대 | 각 입력 스팬의 ±0.2%±1디지트 이내 또는 ±2℃(4℉) 이내 중 큰 값 단, R 또는 S 입력에서 0~200℃(0~400℉)의 범위는 ±6℃(12℉) 이내 B 입력에서 0~300℃(0~600℉)의 범위는 정밀도 보증 범위 외 K, J, E, T, N 입력에서 0℃(32℉) 미만은 입력 스팬의 ±0.4%±1 디지트 이내 | |||
측온 저항체 | 각 입력 스팬의 ±0.1%±1디지트 이내 또는 ±1℃(2℉) 이내 중 큰 값 | ||||
직류 전류, 직류 전압 | 각 입력 스팬의 ±0.2%±1디지트 이내 | ||||
샘플링 주기 | 250ms | ||||
ON/OFF 동작 갭 | 열전대, 측온 저항체 : 0.1~100.0℃(℉) 직류 전류, 직류 전압 : 1~1000(소수점의 위치는 소수점 선택에 따름) | ||||
비례대 | 센서 입력 범위 및 직류 전류, 직류 전압의 경우 0.0~110.0% | ||||
적분 시간 | 0~1000초 | ||||
미분 시간 | 0~300초 | ||||
비례 주기 | 1~120초 | ||||
허용 조작 전압 범위 | 100~240V AC의 경우: 85~264V AC, 24V AC/DC의 경우: 20~28V AC/DC | ||||
절연 저항 | 500V DC 10MΩ 이상 | ||||
내전압 | 입력 단자 - 전원 단자 간 출력 단자 - 전원 단자 간, 1.5kV AC 1분간 | ||||
오동작 진동 | 10〜55Hz(주기 1분간) 복진폭 0.35mm(상하, 좌우, 전후 각 방향 10분간) | ||||
내구 진동 | 10〜55Hz(주기 1분간) 복진폭 0.75mm(상하, 좌우, 전후 각 방향 1시간) | ||||
오동작 충격 | X, Y, Z 각 방향 5회 98m/s2 | ||||
내구 충격 | X, Y, Z 각 방향 5회 294m/s2 | ||||
사용 주위 온도 | 0~+50℃ | ||||
사용 주위 습도 | 35~85%RH(결로되지 않을 것) | ||||
질량 | 약 150g | ||||
방수성 | 없음 | ||||
표시부 문자 크기 | PV : 7.4mm SV : 7.4mm | ||||
옵 션 기 능 | 가열 냉각 제어 | 릴레이 접점 | 없음 | ||
무접점 전압 | — | ||||
히터 단선 경보 출력 | 오픈 컬렉터 제어 용량 : 24V DC 0.1A(최대) | ||||
통신 기능 | 아래의 '통신 성능 개요'를 참조해 주십시오. | ||||
부 속 품 | 설치 프레임 / 설치 브래킷 | — | |||
단자 커버 | — | ||||
고무 패킹 | — |
통신 성능 개요
항목 | 사양 |
---|---|
통신 방식 | 반이중 통신 |
통신 속도 | 2400, 4800, 9600, 19200bps 중 하나를 키 조작으로 선택 |
동기 방식 | 조보동기식 |
프로토콜 | MODBUS(RTU、ASCII) |
부호 형식 | 바이너리/ASCII |
에러 정정 | 커맨드 재송신 |
에러 검출 | 패리티 체크, 체크섬 |
데이터 구성 | 시작 비트: 1 데이터 비트: 7 패리티: 짝수 패리티 정지 비트: 1 |
인터페이스 | RS-485 준거 |
자국 수 | 31국 |
최대 통신 거리 | 1,000m(단, 케이블 저항 50Ω 이내) |
치수도
- 단위mm
공차±1
※통신용 단자는 뒷면에 설치한 모듈러잭입니다.
배선・연결
외부 연결도
POWER SUPPLY : 전원
OUT : 제어 출력
RELAY : 릴레이 접점 출력
V/A : 직류 전압 출력 / 직류 전류 출력
EVT : 경보 출력(경보, 루프 이상 경보 또는 히터 단선 경보(옵션)가 ON되면 출력합니다.)
TC : 열전대
RTD : 측온 저항체
DC : 직류 전류, 또는 직류 전압
RS-485 : 시리얼 통신
CT : CT 입력
통신 기능 연결도(PLC와의 연결도)
(주1) : 종단 저항(터미네이터)
KT 시리즈에는 종단 저항을 대신하는 풀업 저항, 또는 풀다운 저항을 내장하고 있으므로 통신 라인 상에서는 종단 저항을 연결하지 마십시오.
(주2) : 모듈러 커넥터는 RJ-11 6극 타입을 사용해 주십시오.
케이블은 모듈러 커넥터에 적합한 것을 사용해 주십시오.
사용상의 주의
설치 주위 상황의 주의
본 제품은 다음과 같은 환경에서 사용하기를 권장합니다(IEC61010-1).
- 과전압 카테고리II, 오염도2
본 제품은 아래와 같은 장소에서 사용해 주십시오.
- 먼지가 적고, 부식성 가스가 없는 곳.
- 가연성 가스, 폭발성 가스가 발생하지 않는 곳.
- 기계적 진동이나 충격이 적은 곳.
- 직사 광선이 직접 닿지 않고 주위 온도가 0~50℃(KT4R/KT8R/KT9R는 -10~55℃)로 급격한 온도 변화가 없는 곳(반내에 설치되는 경우에는 특히 방열을 고려해 주십시오. 또한, 열을 발생시키는 기기의 바로 위에 설치하지 마십니오).
- 급격한 온도 변화에 의해 결로가 일어날 가능성이 있는 곳.
- 벤진, 시너 및 알코올 등의 유기용제나 암모니아 및 카세이소다 등의 강알칼리 물질 등이 부착될 가능성이 있는 곳.
- 직접 진동이나 충격이 전달되는 장소나 직접 물방울이 맞을 가능성이 있는 곳.
- 고압선·고압기기·동력선·동력기기 또는 아마추어 무선 등의 송신부가 있는 기기, 또는 큰 개폐 서지가 발생하는 기기의 부근.
- 습도가 35~85%RH로, 결로 가능성이 없는 곳
- 대용량 전자 개폐기나 대전류가 흐르는 전선에서 멀리 떨어진 곳
- 물이나 기름, 약품 등 또는 그런 물질들의 증기가 직접 닿을 우려가 없는 곳
배선상의 주의
- KT4R/KT8R/KT9R/KT4H/KT4B 시리즈의 단자대는 좌측에서 배선하는 구조입니다(KT2 시리즈 단자는 상하 방향). 리드선은 반드시 좌측에서 단자에 삽입하고, 단자 나사를 조여 주십시오. M3 나사에 적합한 절연 슬리브 장착 압착 단자를 사용해 주십시오.
압착 단자 제조사 형식명 조임 토크 Y형 (주)NICHIFU 단자 공업 1.25Y-3 0.6N・m
최대 1.0N・m일본 압착 단자 제조(주) VD1.25-B3A 원형 (주)NICHIFU 단자 공업 1.25-3 일본 압착 단자 제조(주) V1.25-3 - 단자 나사의 조임 토크는 0.6N·m~1.0N·m(KT4, 8, 9), KT7 시리즈의 M3 나사는 0.5N·m 이하, M2 나사는 0.25N·m 이하로 단단히 조여 주십시오.
- 본 제품의센서 입력 사양에 맞는 열전대, 보상 도선을 사용해 주십시오.
- 본 제품의센서 입력 사양에 맞는 3도선식 측온 저항체를 사용해 주십시오.
- 본 제품은 전원스위치, 차단기 및 퓨즈를 내장하지 않습니다. 반드시 위 장치류를 본 제품 가까이에 별도로 설치해 주십시오(권장 퓨즈 : 정격 전압 250V AC, 정격 전류 2A 시간 지연 퓨즈).
- 전원이 24V AC/DC일 경우, DC 극성이 바뀌지 않도록 주의해 주십시오.
- 릴레이 접점 출력형은 내장릴레이 접점 보호를 위해 외부에 부하 용량을 맞춘릴레이를 사용해 주십시오.
- 입력선(열전대, 측온 저항체 등)과 전원선, 부하선은 거리를 두고 배선해 주십시오.
- 배선 등의 작업은 계기로 공급되는 전원을 끄고 실시해 주십시오. 전원을 넣은 상태에서 작업하면 감전으로 인한 인명 및 심각한 상해와 관련된 사고를 일으킬 수 있습니다.
- 배선 작업 시 전선 조각이 통풍창에 떨어지지 않도록 하십시오.
- 예상치 않은 레벨의 노이즈로 인한 온도 조절기의 악영향을 방지하기 위해 전자 개폐기 코일 사이에 스파크 킬러를 설치해 주십시오.
설치상의 주의
- KT4R/KT8R/KT9R/KT4H/KT4B 시리즈의 설치 브래킷 나사를 필요 이상으로 조이면 설치 브래킷 및 케이스가 변형될 우려가 있습니다. KT8R/KT9R 시리즈는 0.1N·m 정도로 조여 주십시오. KT4H/KT4B 시리즈는, 0.05~0.06N·m정도로 조여 주세요. KT4R 시리즈는 0.15N·m 정도로 조여 주십시오.
- KT7 시리즈를 DIN 레일에 설치할 때는 가로로 설치해 주십시오. 찰칵하는 소리가 나면서 확실하게 고정된 것을 확인해 주십시오.
옵션의 히터 단선 경보 출력
(KT7/KT4H 시리즈)
- 위상제어되는 히터 전류 검출에는 사용할 수 없습니다.
- 부속된 CT를 사용하고, 히터 회로 도선 1개를 CT 구멍에 넣어 주십시오.
- 외부 간섭을 방지하기 위해 CT 도선과 전원선, 부하선은 거리를 두고 배선해 주십시오.
- KT4H시리즈만 삼상의 경우 R, S, T 중 어느 한 2선에 CT를 삽입하여 CT1[(13)-(14)] CT2[(14)-(15)] 단자에 접속해 주세요.
KT7 시리즈의 단자부는 막대 단자를 사용해 주십시오.
권장 막대 단자는 (주)피닉스 · 콘택트사 제품입니다.
(1)~(4)는 AI0.25-8YE, AI0.34-8TQ, AI0.5-8WH, AI0.75-8GY, AI1.0-8RD, AI1.5-8BK.
(5)~(9)는 AI0.25-8YE, AI0.34-8TQ, AI0.5-8WH.
나사 조임 토크는 (1)~(4)는 0.5N·m 이하, (5)~(9)는 0.25N·m 이하로 설정하여 단단히 조여 주십시오.
설치 방법
- DIN 레일 설치 시의 방법

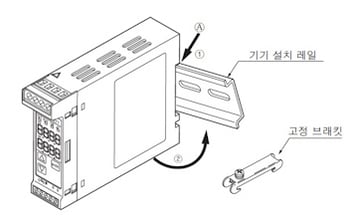

[1] | DIN 레일 상단에 KT 7시리즈의 (1) 부분을 걸어주세요. |
---|---|
[2] | KT7 시리즈의 (1) 부분을 지점으로 하여 KT7 시리즈의 하부를 끼워주세요. 완전히 들어가면 "딸깍" 소리가 나며 DIN 레일에 고정됩니다. 권장 DIN 레일: 기기 부착 레일 ATA48011 권장 고정 브래킷: 고정 브래킷 ATA4806 |
각부의 명칭

(1) PV 표시 | : | 프로세스 값(PV)을 표시합니다. |
---|---|---|
(2) SV 표시 | : | 설정값(SV)을 표시합니다. |
(3) 업 키 | : | 설정값의 수치가 증가합니다. |
(4) 다운 키 | : | 설정값의 수치가 감소합니다. |
(5) 모드 키 | : | 설정 모드의 전환, 설정값의 등록을 실시합니다 |
