수주 종료 정보
------------------------------ Tab2 showing ------------------------------
사양
정격
2단자 표준 스피드
| 품번 | 정격 전압 (V) | 주파수 (Hz) | 정격 입력 (W +10/-20%) | 정격 전류 (mA max.) | 구속 전류 (mA) | *회전수 (r/min) | *최대 풍량 (m3/min) | *최대 정압 (Pa) | 소음 (dB(A)) | 사용 전압 범위 (V)(%) | 질량(중량) (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ASEN50751 | 100 | 50/60 | 37/33 | 470/440 | 750/700 | 2,700/3,200 | 5.0/6.0 | 157/215.8 | 52/56 (57/61) | ±10 | 0.8 |
| ASEN50752 | 115 | 35/32 | 380/360 | 550/530 | |||||||
| ASEN50754 | 200 | 34/33 | 230/210 | 340/320 | |||||||
| ASEN50756 | 230 | 35/35 | 190/180 | 280/310 |
(주1) : 위 수치에서 * 표시는 min 값입니다.
(주2) : 위 수치에서 별도의 표시가 없는 것은 평균값입니다.
(주3) : 소음 레벨은 팬 측면에서 1m 떨어진 곳에서 측정한 값입니다. ( ) 수치는 팬 전면에서 1m 떨어진 곳에서 측정한 값입니다.
성능
| 사용 온도 범위 | -10℃~+60℃ | |
|---|---|---|
| 사용 습도 범위 | 15~ 85%RH | |
| 보관 온도 범위 | -20℃~ +70℃ | |
| 절연 내압 | AC1,500V 1분간(충전부와 프레임 간) | |
| 절연 저항 | 100MΩ 이내(DC500V 메가계) (충전부와 프레임 간) | |
| 절연 계급 | UL: A class, CSA: B class | |
| 내진성 | 진동 수 | 10~55Hz |
| 복진폭 | 0.75mm | |
| 인가 방향 | X · Y · Z의 3방향 | |
| 인가 시간 | 각 방향 10분간 | |
| 소손 방지 | 임피던스 프로텍트 | |
| 평균 수명 | MTTF 50,000시간 (25℃, 상습, 정격 전압에서 연속 통전했을 때, 회전수가 초기값에 비해 30% 저하될 때까지의 시간) | |
데이터(풍량 - 정압 특성)
사용 재료
| 케이싱 | 알루미늄 다이캐스팅 |
|---|---|
| 프로펠러 | 플라스틱 |
| 축 베어링 | 볼 베어링 |
| 단자 | 패스톤 단자 #110 상당품 |
| 라벨 | 100V급…검은 바탕 200V급…적색 바탕 |
------------------------------ Tab3 showing ------------------------------

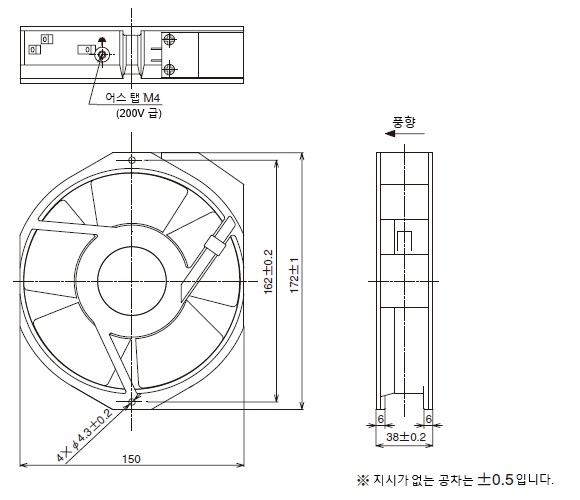

치수도
단위mmASEN5
설치 구멍 참고 치수도
토출측/흡입측
------------------------------ Tab4 showing ------------------------------
사용상의 주의
AC 팬 모터
- 패스톤 단자는 49N 이하의 힘으로 삽입해 주십시오.
DC 팬 모터＆AC 팬 모터
- 당사의 팬 모터에는 정밀 볼 베어링이 사용되므로, 충격 등을 주지 않도록 취급에 각별히 주의해 주십시오.
- 베어링부의 구조상, 팬의 운전 시간이 경과되면 소음 레벨이 상승합니다. 온도가 높은 장소 또는 먼지가 많은 장소에서는 사용을 피해 주십시오.
- 팬 본체 수지부에 오일, 그리스 등이 부착되지 않도록 주의해 주십시오. 오일, 그리스 중에는 고온 환경에서 분해 변질되어 팬에 부착되면 악영향을 끼치는 경우가 있으므로 사용 시에는 각별히 주의해 주십시오.
- 취급 시에는 내부 부품에 불필요한 힘을 가하지 않도록 주의해 주십시오. 또한 팬 단품을 떨어뜨린 경우에는 사용하지 마십시오.
- 설치에 대해서
아래 그림과 같이 설치해 주십시오.
- 팬의 수명은 상온, 습도 15~45%RH인 경우입니다. 팬의 수명은 사용 빈도, 사용 시간, 주변 환경 등에 따라 달라지므로 실제 기기로 확인해 주십시오.
- 운송, 보관에 관한 주의 사항
운송·보관이 가능한 온· 습도는 아래 그림과 같은 범위입니다.
● -20℃~0℃에서 결빙되지 않을 것
● 0℃~+70℃에서는 위 그림의 범위에서 결로되지 않을 것 - 결로에 대해서
고온 다습한 상태에서 온도가 급변할 때 등에 발생합니다. 팬의 절연 열화 등이 발생할 수 있으므로 주의해 주십시오. - 결빙에 대해서
0℃ 이하에서는 결로 등 수분이 얼어 붙어 팬의 가동부 고착 및 동작 지연과 같은 지장을 초래할 수 있으므로 주의해 주십시오. - 저온 · 저습 환경에 대해서
저온 · 저습한 곳에 장시간 노출되면 플라스틱이 약해질 수 있으므로 주의해 주십시오. - 보관 시, 고온 다습한 장소 및 부식성 가스가 있는 곳은 피해 주십시오.
- 보관은 6개월 이내로 해 주십시오.
