LC2H 프리셋 카운터(종료품)

정격 ・성능 개요

※공장 출하 시의 프리셋값은 100000으로 설정되어 있으므로 주의해 주십시오.

치수도

• 단위mm

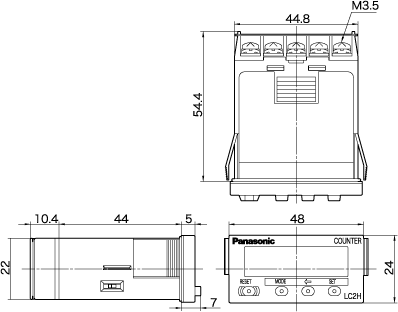

외형 치수도

공차±1.0

패널 컷 치수

패널 컷 치수는 아래 그림과 같습니다.
설치 프레임(ATH3803), 고무 패킹(ATH3804)을 사용해 주십시오(설치 프레임 설치 방식만 해당).

연속 설치(밀착 설치)(설치 프레임 설치 방식만 해당)

※1 설치 패널 두께는 1~4.5mm가 적당합니다.
※2 연속 설치(밀착 설치)는 방수성이 없어집니다.

원터치 설치 방법을 패널에 적용할 때, 설치 스프링이 스페이서 고무를 짓누르지 않도록 설치해 주십시오.
설치 스프링이 스페이서 고무를 짓누르지 않도록 하려면,

1. 스페이서 고무를 설치 스프링 끝부분에 걸칩니다(좌우 둘 다).
2. 설치 스프링이 스페이서 고무를 짓누르지 않는 것을 확인하고, 상품 본체의 뒷부분에서 설치 패널에 삽입하여 고정합니다.


사용상의 주의

• 공통
• LC2H 시리즈
• LC2H 프리셋 카운터

카운터 사용상의 주의(공통)

상품 개별 주의사항은 각 상품의 "사용상의 주의"를 확인해 주십시오.

안전상의 주의 : 상해나 사고를 방지하기 위해 아래 사항을 반드시 지켜주십시오.

설치, 운전, 보수, 점검 전에 반드시 취급 설명서 또는 아래와 같은 사용상의 주의를 읽고 올바르게 사용해 주십시오.
기기에 대한 지식, 안전 정보 그리고 주의 사항을 모두 숙지한 후 사용해 주십시오.

[경고] 잘못 취급했을 시 사용자가 사망하거나 중상을 입을 위험성이 예상되는 경우
[주의] 잘못 취급했을 시 사용자가 상해를 입거나 물리적 손상만 발생하는 위험성이 예상되는 경우

경고

• 본 제품의 고장 또는 외부 요인으로 인한 이상이 발생해도 시스템 전체가 안전하게 작동할 수 있도록 본 제품의 외부에서 안전 대책을 실시해 주십시오.
• 연소성 가스가 있는 환경에서는 사용하지 마십시오. 폭발의 원인이 됩니다.
• 본 제품을 불 속에 넣지 마십시오. 전지 또는 전자 부품 등이 파열되는 원인이 됩니다.

주의

• 이상 발열 또는 발연을 방지하기 위해 본 제품의 보증 특성 · 성능 수치에 여유를 주고 사용해 주십시오.
• 분해, 개조하지 마십시오. 이상 발열 또는 발연의 원인이 됩니다.
• 통전 중에는 단자를 만지지 마십시오. 감전될 우려가 있습니다.
• 비상 정지, 인터록 회로는 외부에서 구성해 주십시오.
• 전선이나 커넥터는 확실하게 연결해 주십시오. 연결이 불충분한 경우에는 이상 발열 또는 발연의 원인이 됩니다.
• 납땜은 확실하게 실시해 주십시오. 불충분한 경우에는 이상 발열 또는 발연의 원인이 됩니다.
• 제품 내부에 액체, 가연물, 금속 등의 이물질을 넣지 마십시오. 이상 발열 또는 발연의 원인이 됩니다.
• 전원을 넣은 상태에서는 시공(연결, 분리 등)하지 마십시오. 감전될 우려가 있습니다.

회로상의 주의

1. 카운터 접점의 보호 회로

유도 부하 개폐 회로에서는 개폐 시의 역 기전압(서지) 또는 돌입 전류(인러시)로 인해 접점에 접촉 장해가 발생할 수 있습니다. 따라서 접점을 보호하기 위해 아래 그림과 같이 보호 회로를 삽입할 것을 권장합니다.

2. 부하 종류와 돌입 전류

부하 종류와 돌입 전류의 특성은 개폐 빈도와도 관련되어 접점 용착을 일으키는 커다란 원인입니다. 특히 돌입 전류가 존재하는 부하 값에는 정상 전류와 함께 돌입 전류값을 측정하고, 선정할 카운터와의 여유도를 검토해 두십시오. 아래 표는 대표적인 부하와 돌입 전류의 관계를 나타낸 것입니다.

부하가 크고 긴 수명을 기대할 경우에는 카운터로 직접 부하를 제어하지 말고, 릴레이 혹은 마그넷 스위치를 중간에 넣고 설계하면 카운터의 긴 수명을 보장할 수 있습니다.

3. 입력 연결(LC4H-S/AC 타입 제외)

LC4H 시리즈의 전원 회로는 트랜스리스 방식(AC 전원 단자와 입력 단자는 절연되어 있지 않음)으로 되어 있으므로, 각종 신호 입력을 연결할 때 단락을 방지하기 위해 센서 등 입력 기기의 전원은 그림A와 같이 1차와 2차 절연된 전원 트랜스를 사용하고 2차측이 접지되지 않은 것을 사용해 주십시오.
2차측이 접지된 상태 또는 단권 트랜스(슬라이닥스 등)를 사용하면 그림B[(1),(2)]처럼 단락 상태가 되어 카운터 내부 회로가 파괴되므로 주의해 주십시오.
또 트랜스 2차측에서 PLC 기기의 F.G.라인을 접지하는 경우, 전원 등 다른 라인과 F.G.라인이 절연되지 않은 기기가 발생하여 그림B[(3)]와 같이 단락 상태가 되어 카운터 내부 회로 및 입력 기기가 파괴되므로 주의해 주십시오.
이 경우 F.G.라인을 접지하지 않은 채 사용하거나 절연 타입 카운터를 사용해 주십시오.

4. 연속 통전

카운트 업 상태에서 장시간(약 1개월 이상) 연속 통전하면 내부 발열로 인해 전자 부품이 열화되므로 연속해서 통전하지 마십시오. 만약 연속 통전할 경우에는 릴레이와 조합해서 다음과 같은 회로로 사용해 주십시오.

5. 누설 전류

1. 조작 전원을 연결하는 경우 카운터에 누설 전류가 유입되지 않도록 주의해 주십시오. 유접점만으로 ON/OFF할 때는 문제가 없지만 그림A와 같이 접점을 보호하는 경우, C, R을 통해서 누설 전류가 유입되어 오동작을 일으킬 수 있으므로 C, R로 접점을 보호하는 경우에는 그림B와 같이 결선해 주십시오.
2. 또한 무접점 소자에서 직접카운터를 ON/OFF 하면 카운터에 누설 전류가 유입되어 오동작하는 경우가 있으므로 주의해 주십시오.

6. 단자 결선

단자 결선은 단자 배열 · 결선도를 참고한 후, 실수없이 확실하게 해 주십시오. 특히 DC타입은 유극이므로 역극성에서는 작동하지 않습니다. 또한 오배선은 오동작 · 이상 발열 · 발화 등의 원인이 될 수 있으므로 주의해 주십시오. 단자 브래킷은 Y단자를 권장합니다(나사 단자 타입).

7. 조작 전원 연결

1. 전원 전압은 스위치, 릴레이 등의 접점을 중간에 넣고 한 번에 인가해 주십시오.
2. DC 타입의 조작 전압은 규정된 리플률 이하로 설정해 주십시오. 또한 평균 전압이 허용 조작 전압 범위 안이 되도록 설정해 주십시오.

   대표적인 간이 전원과 리플률은 아래와 같습니다.

   정류 방식	리플률
   단상 전파	약 48%
   3상 전파	약 4%
   3상 반파	약 17%

3. 전원 스위치를 OFF한 뒤 카운터 전원 단자 간에 유도 전압 · 잔류 전압이 가해지지 않도록 주의해 주십시오(전원선을 고압선, 동력선과 평행하게 배선하면 전원 단자 간에 유도 전압이 발생하는 경우가 있습니다).

8. 제어 출력

1. 제어 출력 부하는 정격 제어 용량에서 제시한 부하 용량 이하로 사용해 주십시오. 정격 이상의 값으로 사용하면 수명이 현저하게 짧아지므로 주의해 주십시오. 또한 트랜지스터 출력 타입은 트랜지스터 파괴의 원인이 됩니다.

9. 설치

1. 설치는 전용 단자대 또는 소켓(캡)을 사용하며, 카운터 본체 단자(핀)에 직접 납땜해서 연결하는 방법은 피하여 주십시오.
2. 특성을 유지하기 위해 본체 커버(케이스)는 분리하지 마십시오.

10.전원 중첩 서지

전원 중첩 서지는 표준 파형(±1.2×50μs)에서 내서지 전압 규격값으로 합니다(전원 단자 간 양극과 음극 각 5회 또는 3회 인가).
또한 LC4H 시리즈 규격값은 개별 "사용상의 주의" 항목을 참조해 주십시오.

규격값 이상의 외래 서지가 발생할 경우에는 내부 회로가 파괴될 수 있으므로 서지 흡수 소자를 사용해 주십시오. 서지 흡수 소자에는 배리스터, 콘덴서, 다이오드 등이 있습니다. 사용할 때는 규격값 이상의 외래 서지가 발생하지 않는지 오실로스코프로 확인해 주십시오.

11. 신호 입력

카운터의 신호 입력은 입력 단자를 단락 · 개방해서 신호를 입력하는 방법과 입력 단자 간에 "H", "L" 지정 레벨의 전압을 주어 입력하는 방법이 있습니다.
입력용 센서 등의 잔류 전압, 입력 임피던스, 입력 전압 레벨 등 신호 입력 조건은 각 상품별로 기재된 정격 범위 내에서 사용해 주십시오.

12. 사용 환경

1. 사용 주위 온도 및 주위 습도는 각 상품별로 기재된 정격 범위 내에서 사용해 주십시오.
2. 인화성 가스 또는 부식성 가스가 발생하는 곳, 먼지가 많은 곳, 물 · 기름이 닿는 곳, 진동 · 충격이 심한 곳에서는 사용을 피하여 주십시오.
3. 본체 커버(케이스), 문자판 등은 폴리카보네이트 수지제이므로 메틸 알코올, 벤진, 시너 등과 같은 유기용제, 가성소다 등과 같은 강알칼리성 물질, 암모니아 등이 부착되거나 그런 물질들이 있는 환경에서는 사용을 피하여 주십시오.
4. 노이즈가 많이 발생하는 환경에서 카운터를 사용할 경우에는 노이즈 발생원과 노이즈가 있는 강전선으로부터 입력 신호 기기(센서 등), 입력 신호선 배선 및 카운터 본체를 최대한 거리를 두도록 해 주십시오.

13. 실부하 확인 요청

실제로 사용할 때는 신뢰성을 높이기 위해 실사용 상태에서 품질을 확인해 주십시오.

14. 기타

1. 정격(조작 전압, 제어 용량), 접점 수명, 전기적 수명 등 사양 범위를 초과해서 사용하는 경우에는 이상 발열 · 발연 · 발화될 우려가 있으므로 주의해 주십시오.
2. LC2H 시리즈와 에코 카운트미터의 카운터에는 리튬 전지를 내장했습니다. 내장 리튬 전지를 분해하거나 불 속에 던지면 인체 · 설비에 손상을 줄 우려가 있으므로 절대로 하지 마십시오. 폐기할 때는 폐전지와 같이 불연물 처리해 주십시오.
3. 만일 본 제품의 이상이 원인이 되어 인명 및 재산에 피해를 줄 것이 예측되는 경우에는 정격 · 성능 수치에 여유를 주고, 이중 회로 등 안전 대책을 강구하는 것이 제조물 책임 관점에서도 권장됩니다.

LC2H 시리즈 취급 방법 및 사용상의 주의

1. 절연 시트

패널 설치 타입을 사용하기 전에 상품 본체 측면 절연 시트를 화살표 방향으로 떼어내 주십시오.
상품 본체를 사용하지 않은 채 장기간 보관할 경우를 고려하여 출하 시에 절연 시트를 넣었습니다.
절연 시트를 떼어내고 전면 리셋 버튼을 눌러주십시오.

2. 방수 구조

LC2H 토털 전자 카운터(설치 프레임 설치 방식)

패널 설치 타입(설치 프레임 설치 방식) 조작부는 물이 스며들지 않는 구조이지만, 본체와 패널 컷 틈새로 물이 스며들지 않도록 고무 패킹을 장착했습니다.
이 고무 패킹이 제대로 눌려 있지 않으면 패널 내부에 물이 스며들 가능성이 있습니다.
설치 프레임(ATH3803)의 설치 보강 나사를 반드시 조여서 사용해 주십시오.

※원터치 설치 방식은 방수 타입이 아닙니다.

LC2H 프리셋 카운터

1. 본 상품을 패널에 설치한 경우 제어반면의 방수가 되지 않습니다. 제어반면의 방수용으로 사용하려면 아래 내용을 따라 설치해 주십시오.

   방수 타입(IP66 : 패널 표면만 해당)으로 사용할 경우에는 카운터 본체를 설치 프레임(ATH3803 : 별매)과 고무 패킹(ATH3804 : 별매)으로 제어반면에 설치하고 설치 보강 나사를 반드시 조여서 사용해 주십시오.

   설치 프레임과 고무 패킹으로 설치하는 경우 이미 장착된 O링은 분리해 주십시오.
2. 패널 설치 순서
   1. O링을 분리한다.
   2. 고무 패킹을 끼운다.
   3. 본체를 패널에 삽입한다.
   4. 설치 프레임을 뒤에서 넣는다.
   5. 설치 나사로 고정한다(2곳).

3. 아래와 같은 환경에서는 사용하지 마십시오.

1. 온도 변화가 극심한 장소
2. 습도가 높고 결로가 생길 우려가 있는 장소
   (결로가 생기면 표시가 사라지고, 표시 이상이 되는 경우가 있습니다)

4. 사용 조건

1. 인화성 가스, 식물성 가스가 발생하는 곳이나 먼지가 많은 곳, 기름이 닿는 곳, 진동, 충격이 심한 곳에서는 사용을 피하여 주십시오.
2. 본체 커버는 폴리카보네이트 수지제이므로 메틸 알코올, 벤진, 시너 등 유기용제나 암모니아, 가성소다 등 강알칼리성 물질의 접촉이나 그런 물질들이 있는 곳에서는 사용을 피하여 주십시오.

5. 전지 교체 시 주의사항

1. 전지 교체 시 배선을 분리해 주십시오. 고전압이 흐르는 곳에 닿으면 감전될 우려가 있습니다.
2. 전지 교체 시 신체에 정전기가 없는 상태로 교체해 주십시오.
3. 전지 교체 순서

1. LC2H 토털 전지 카운터(원터치 설치 방식)

1. 공구를 이용하여 케이스 "상하" 후크를 분리해 주십시오.
2. 케이스에서 본체를 분리해 주십시오.
3. 전지를 본체 측면에서 분리해 주십시오. 이때 표시부와 부품에 닿지 않도록 주의해 주십시오.
4. 전지를 넣기 전에 전지 표면을 깨끗이 닦아 주십시오.
5. 전지의 플러스+, 마이너스-를 정확하게 넣어 주십시오.
6. 전지 교체 후 본체를 케이스에 넣고, 케이스 후크가 제대로 끼워졌는지 확인해 주십시오.
7. 사용 전에 전면 리셋 버튼을 눌러주십시오.

2. LC2H 토털 전자 카운터(설치 프레임 설치 방식)

1. 케이스에서 전지 덮개(1)를 분리해 주십시오.
2. 전지(2)를 케이스 측면에서 분리해 주십시오. 이때 본체 측면(전지측)을 아래로 가볍게 흔들면 전지가 빠집니다.
3. 전지를 넣기 전에 전지 표면을 깨끗이 닦아주십시오.
4. 전지의 플러스+, 마이너스-를 정확하게 넣어 주십시오.
5. 전지 교체 후 전지 덮개(5)를 케이스에 끼웁니다. 이때 전지 덮개 후크가 올바로 끼워졌는지 확인해 주십시오.
6. 사용 전에 전면 리셋 버튼(6)을 눌러주십시오.

6. 단자 결선

단자 나사 조임 토크는 0.8N·m 이하로 설정해 주십시오.

LC2H 프리셋 카운터 사용상의 주의

1. 입력 · 출력 연결

1. 입력 연결

1. 유접점 입력

접점 신뢰성이 양호한 금 도금 접점 제품을 사용해 주십시오. 접점 바운스 시간은 카운트값의 오차가 되므로 바운스 시간이 짧은 제품을 사용해 주십시오. 이 경우 최고 계수 속도는 30Hz를 선택해 주십시오.

2. 무접점 입력(트랜지스터 입력)

오픈 컬렉터로 연결해 주십시오. 사용할 트랜지스터는 VCEO=20V 이상, IC=20mA 이상, ICBO=6μA 이하의 특성을 가진 제품을 사용해 주십시오. 또한 트랜지스터가 ON일 때 잔류 전압이 2V 이하인 제품을 사용해 주십시오.
※단락일 때 임피던스는 1kΩ 이하로 설정해 주십시오.
[0Ω일 때의 유출 전류 : 카운트 입력 단자 약 5mA, 리셋 입력 단자 약 1.5mA]
또한 개방일 때 임피던스는 100kΩ 이상으로 설정해 주십시오.

3. 입력 배선
배선은 실드선 또는 단독으로 금속 전선관을 사용해서 최대한 짧게 해주십시오.

2. 출력 연결

본 상품의 트랜지스터 출력은 포토 커플러로 내부 회로와 절연되어 있으므로 NPN 출력과 PNP(등가) 출력에 모두 사용할 수 있습니다.

2. 자가 진단 기능

이상이 발생하면 아래와 같이 표시됩니다.

※EEP-ROM의 수정 수명에 도달한 경우도 포함

3. 단자 연결

1. 단자 결선은 단자 배열 · 결선도를 참고한 뒤, 실수 없이 확실하게 해 주십시오(단자 배열 · 결선도는 아래 그림을 참조해 주십시오).

본체를 동작시키려면 외부 전원이 필요합니다.

• (1)-(2) 단자간에 DC 24V를 인가하고 사용해 주십시오.
• (1) 단자는 +, (2) 단자는 -가 됩니다.

2.조작 전원은 OFF 후, 카운터 전원 단자 (1)-(2)에 유도 전압, 잔류 전압이 가해지지 않도록 주의해 주십시오(전원선을 고압선, 동력선과 평행하게 배선하면 전원 단자에 유도 전압이 발생할 수 있습니다).

3.전원 전압은 스위치 릴레이 등의 접점을 중간에 넣고 한 번에 인가해 주십시오.

4. CE 마킹 대응

1. EMC 지령(89/336/EEC)

LC2H 프리셋 카운터는 카운터 단품으로 EMC 지령에 적합니다.
적합 규격 EN61000-6-4, EN61000-6-2
