AJJM331|JJ-M 릴레이(종료품)
다운로드
현재 이 제품과 관련된 다운로드할 수 있는 파일이 없습니다.수주 종료
종료 시기 (JST)

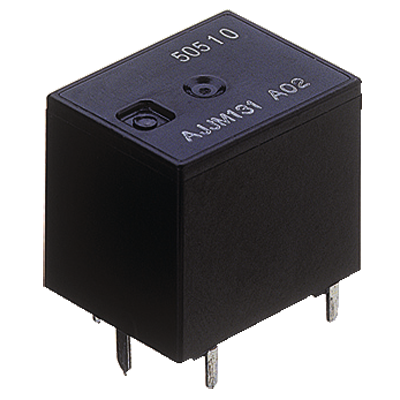

※실제 상품은 사진과 다른 경우가 있습니다.
EU RoHS 지침 2011/65/EU 6개 물질 및 EU RoHS 지침 2015/863/EU 4개 물질의 비함유 규정에 적합하며.
| 품번 | AJJM331 |
|---|---|
| 형번 | JJM1a-12V |
| 상품명 | JJ-M 릴레이(종료품) |
| 특징 | 소형 큐빅 파워 릴레이 |
상세 스펙
| 항목 | 내용 |
|---|---|
| 품번 | AJJM331 |
| 형번 | JJM1a-12V |
| 보호 구조 | 플라스틱 씰 |
| 단자 형상 | 프린트판 타입 |
| 동작 기능 | 싱글 스테이블형 |
| 코일 정격 전압 | 12V DC |
| 감동 전압 | 7.2V DC이하 (at20℃) (초기) |
| 개방 전압 | 1.0V DC이상 (at20℃) (초기) |
| 정격 소비 전력 (at20℃) | 640mW |
| 접점 구성 | 1a |
| 접점 재질 | 특수 Ag합금(카드뮴 프리) |
| 정격 제어 용량(저항 부하) | 20A 14V DC |
| 최소 적용 부하(저항 부하) | 1A 12V DC |
| 내전압 (접점간) (초기) | 500V AC 1분간 (검지 전류: 10mA) |
| 내전압 (접점-코일간) (초기) | 500V AC 1분간 (검지 전류: 10mA) |
| 기계적 수명 | 1,000만 회 이상 (개폐 빈도: 120회/분) |
| 전기적 수명 | [저항 부하] 10만 회 이상 (정격 제어 용량으로) (개폐 빈도 1초 ON, 9초 OFF) [모터 부하] 20만 회 이상 (돌입25A, 정상5A, 14V DC로) 5만 회 이상 (20A 14V DC 모터 잠금으로) (개폐 빈도 0.5초 ON, 9.5초 OFF) |
| 사용 조건 | 온도: -40~+85℃ 습도: 5~85% RH (단, 빙결·결로하지 않을 것) |
| 포장 형태 | 스틱 포장 |
