AEVD111｜EV 스위치(종료품)

다운로드

수주 종료

종료 시기 (JST)

{date}

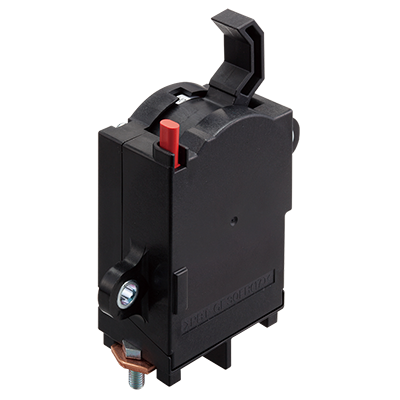

※실제 상품은 사진과 다른 경우가 있습니다.

EU RoHS 지침 2011/65/EU 6개 물질 및 EU RoHS 지침 2015/863/EU 4개 물질의 비함유 규정에 적합하며.

대체 상품

대체 품번

대체 형번

비고

이 정보는 {date} (JST) 시점의 정보입니다

상세 스펙

항목	내용
품번	AEVD111
형번	AEVD111
보호 구조	캡슐 접점
단자 형상	나사 단자
접점 구성	1a
통전 용량	80A
정격 전압	400V DC
최대 허용 전류	80A 연속 120A 600초 5,560A 0.03초 (20mm²)
접점 전압 강하 (초기)	0.16V이하 (80A통전시)
절연 저항 (초기)	[개로접점간, 접점-레버 표면간] 100MΩ이상 (500V DC절연저항계로 측정 장소는 내전압과 같음)
내전압 (초기)	[개로 접점간, 접점-레버 표면간] 2,500V AC 1분간 (검지 전류:10mA)
레버 조작력	[OFF ⇒ ON] 10~25N (조작 위치는 레버 중앙부) [ON ⇒ OFF] 3~9N (조작위치는 레버의 선단부)
인터락 버튼 조작력 (잠금 해제 시)	4 ± 1N
오동작 충격	(스위치 ON 상태) 490m/s² [약 50G] 이상 (정현 반파 펄스: 11ms, 검지 시간: 10µs)
내구 충격	(스위치 ON 상태) 790m/s² [약 80.6G] 이상 (정현 반파 펄스: 6ms)
오동작 진동	(스위치 ON 상태) 20~200Hz, 44.1m/s² [약 4.5G] 일정 (검지 시간:10μs)
내구 진동	(스위치 ON 상태) 20~200Hz, 44.1m/s² [약 4.5G] 일정 (전후·좌우·상하 4시간)
기계적 수명	100회 이상
개폐 수명:차단 수명	[순방향] 400A 400V DC, 5회 이상 [역방향] -120A 200 VDC, 5회 이상
사용 조건	온도: -40~+80℃ 습도: 5~85%RH (단, 빙결·결로하지 않을 것)
질량(중량)	약 230g
상자 수: Outer carton(개)	20개 (내장20개/1트레이)
