AHY100｜HY 릴레이(종료품)
다운로드
수주 종료
종료 시기 (JST)

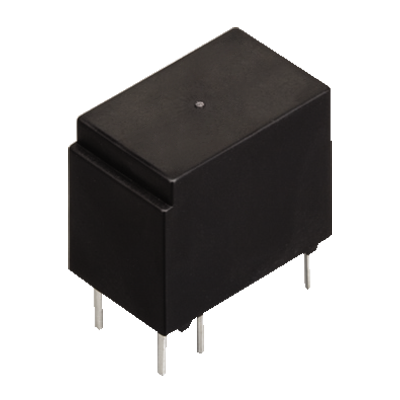

※실제 상품은 사진과 다른 경우가 있습니다.
EU RoHS 지침 2011/65/EU 6개 물질 및 EU RoHS 지침 2015/863/EU 4개 물질의 비함유 규정에 적합하며.
| 품번 | AHY100 |
|---|---|
| 형번 | HY1-1.5V |
| 상세 | 싱글 스테이블형, 표준 프린트판용 단자, 1.5V DC |
| 상품명 | HY 릴레이(종료품) |
| 특징 | 무극이면서 소비전력 150mW를 실현한 소형 1c 릴레이 |
상세 스펙
| 항목 | 내용 |
|---|---|
| 품번 | AHY100 |
| 형번 | HY1-1.5V |
| 전체 제품 상세 정보 | 싱글 스테이블형, 표준 프린트판용 단자, 1.5V DC |
| 보호 구조 | 플라스틱 씰형 |
| 단자 형상 | 표준 프린트판용 단자 |
| 접점 구성 | 1c |
| 접점 재질 | Ag에 Au클래드 |
| 동작 기능 | 싱글 스테이블형 |
| 정격 소비 전력 | 150mW |
| 코일 정격 전압 | 1.5V DC |
| 감동 전압 (at20℃) | 정격 전압의 75%V이하(초기) |
| 개방 전압 (at20℃) | 정격 전압의 10%V이상 (초기) |
| 접점 용량(저항 부하) | 1A 30V DC |
| 접점 최대 허용 전류 | 2A |
| 최소 적용 부하(참고값) | 1mA 1V DC |
| 내전압(초기): 접점간 | AC500V 1분간(검지 전류: 10mA) |
| 내전압(초기): 접점-코일간 | AC1,000V 1분간(검지 전류: 10mA) |
| 기계적 수명 | 1,000만 회 이상(개폐 빈도 180회/분) |
| 전기적 수명 | 10만 회 이상 (1A 30V DC 저항 부하로) (개폐 빈도 20회/분) |
| 사용 조건 | 온도: -40~+70℃ 습도: 5~85% RH (단, 빙결·결로하지 않을 것) |
| 높이(mm) | 10.1 |
| 질량(중량) | 약 1.8g |
| 포장 형태 | 스틱 포장 |
| 상자 수: Inner carton (개) | 50 |
| 상자 수: Outer carton(개) | 2000 |
규격적합정보
| 항목 | 항목 | 내용 | ||
|---|---|---|---|---|
| UL | 취득 | 파일No. | E43149 | |
| 정격 | 1A 30V DC | |||
| 비고 | 10만 회 정격으로 취득 | |||
| 갱신일 | ||||
| CSA | 취득 | 파일No. | 80126050 | |
| 정격 | 1A 30V DC | |||
| 비고 | 10만 회 정격으로 취득 | |||
| 갱신일 | ||||
| 제품날인 ※ | ||||
※ 제품 날인은 상품에 날인된 규격의 종류를 나타냅니다. 단, 규격에 적합하더라도 제품에 따라서는 날인이 없는 경우도 있습니다.
