AFPRP1X08D2｜FP7 PHLS(リモートI/O)ユニット

ダウンロード

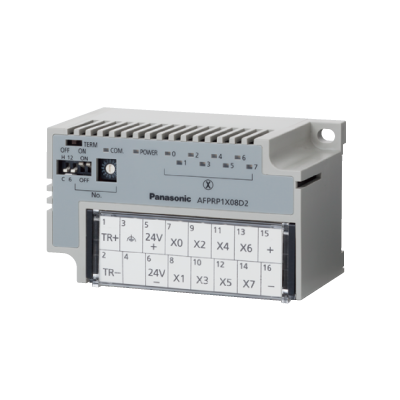

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

品番

AFPRP1X08D2

型番

AFPRP1X08D2

商品

FP7PHLS(リモートI/O)ユニット

詳細

PHLSスレーブユニット

商品名

 FP7 PHLS(リモートI/O)ユニット

お問い合わせ

※商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。

スペック詳細

商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
項目内容
品番AFPRP1X08D2
型番AFPRP1X08D2

EN/IEC規格

項目内容
商品CE表示○
注)ケーブルや増設メモリには、単品では適用規格の対象外であるため、商品にはCEマーキングを表示していません。PLC本体とのセット状態で、適用指令に適合しています。
低電圧指令適用規格対象外
EMC指令適用規格EN61131-2

通信仕様(共通)

項目内容
通信方式二線式半二重
絶縁方式パルストランス絶縁
通信速度6Mbps/12Mbps
同期方式ビット同期
誤り検出CRC-12
通信距離総延長 200m(6Mbps)/100m(12Mbps)
(注)：推奨ケーブル使用時の性能です。推奨ケーブルを使用しない場合、最大伝送距離および最大スレーブ数の性能を満たさない場合があります。
接続方式マルチドロップ方式
インピーダンス100Ω
終端抵抗製品上に実装
外部インターフェイスネジ式端子台

入力部仕様

項目内容
絶縁方式フォトカプラ絶縁
定格入力電圧24V DC
定格入力電流約3mA
入力インピーダンス約7.5kΩ
最小ON 電圧/最小ON 電流15V/2mA
最大OFF 電圧/最大OFF 電流5V/0.5mA
応答時間:OFF→ON1ms以下
応答時間:ON→OFF1ms以下

出力部仕様(リレーを除く)

項目内容
絶縁方式フォトカプラ絶縁
出力形式シンクタイプ(オープンコレクタ出力)
定格負荷電圧20.4～28.8V DC
最大制御容量0.1A/1点
最大突入電流0.5A
OFF 時漏洩電流0.1mA以下
ON 時最大電圧降下0.5V以下
応答時間:OFF→ON0.05ms以下
応答時間:ON→OFF0.5ms以下
サージキラーツェナーダイオード
短絡保護なし

一般共通仕様

項目内容
使用周囲温度0～+55℃、保存時：−40～+70℃
使用周囲湿度10～95%RH(at 25℃ 結露なきこと)、保存時：10～95%RH(at 25℃ 結露なきこと)
耐振動5～8.4Hz 片振幅 3.5mm 1掃引/1分間(IEC61131-2)、8.4～150Hz 定加速度 9.8m/s2 10回掃引(1オクターブ/min)(IEC6111-2)
耐衝撃147m/s2以上 X, Y, Z各方向3回(IEC61131-2)
耐ノイズ性1,000V[P-P] パルス幅 50ns,1μs(ノイズシミュレータ法による)
使用雰囲気腐食性ガスがないこと。塵埃がひどくないこと。

一般個別仕様

項目内容
定格電圧範囲20.4～28.8V DC
消費電流100mA以下
本体質量約140g
