AFP7TC8｜FP7 温度入力ユニット

ダウンロード

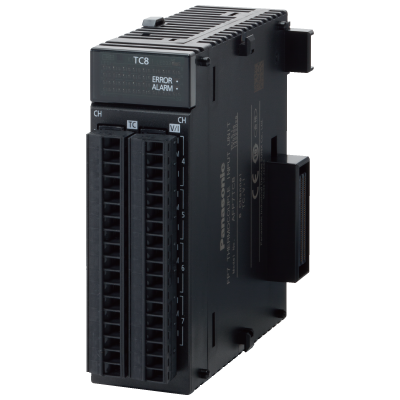

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

品番

AFP7TC8

型番

AFP7TC8

商品

FP7 温度入力ユニット

商品名

 FP7 温度入力ユニット

お問い合わせ

※商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。

スペック詳細

商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
項目内容
品番AFP7TC8
型番AFP7TC8
ch数8ch
入力レンジ(分解能):熱電対(分解能：0.1℃)K1:-100.0～600.0℃/K2:-200.0～1000.0℃
J1:-100.0～400.0℃/J2:-200.0～750.0℃
T:-270.0～400.0℃/N :-270.0～1300.0℃
R:0.0～1760.0℃/S : 0.0～1760.0℃
B:0.0～1820.0℃/E :-270.0～1000.0℃
PLII:0.0～1390.0℃/WRe5-26:0.0～2315.0℃
入力レンジ(分解能):電圧−10～10V DC(分解能:1/62,500)
0～5V DC(分解能:1/31,250)
1～5V DC(分解能:1/25,000)(注)
-100～100mV DC(分解能:1/62,500)
分解能16bit(最大)
(注):精度上のフルスケール(F.S.)は、0～5V DCです。
入力レンジ(分解能):電流0～20mA(分解能:1/31,250)
4～20mA(分解能:1/25,000)(注)
分解能16bit(最大)
(注):精度上のフルスケール(F.S.)は、0～20mAです。
変換速度5ms/ch+5ms(注)
25ms/ch+25ms
測定ch数にドリフト補正測定時間を加算
(注):ACノイズ除去は無効となります。
総合精度±0.1%F.S.以下(at 25℃)
±0.3%F.S.以下(at 0～+55℃)
基準接点補償精度±1.0℃(熱電対入力時)
入力インピーダンス:電圧1MΩ
入力インピーダンス:電流250Ω
絶縁方式:入力端子～内部回路間フォトカプラ、絶縁型DC/DCコンバータ
絶縁方式:チャンネル間フォトモスリレー
変換実行／非実行チャンネル設定1チャンネル単位で設定可能
入力レンジ切替チャンネルごと切替
デジタル処理:平均処理回数、時間、移動
デジタル処理:スケール変換設定±30,000で任意(電圧・電流レンジのみ)
デジタル処理:オフセット設定±3,000で任意
デジタル処理:ゲイン設定±10%
上限値・下限値比較各チャンネルごとに設定可能
最大値・最小値保持各チャンネルごとに設定可能
断線検知あり
外部接続方式コネクタ式端子台接続

EN/IEC規格

項目内容
商品CE表示○
注)ケーブルや増設メモリには、単品では適用規格の対象外であるため、商品にはCEマーキングを表示していません。PLC本体とのセット状態で、適用指令に適合しています。
低電圧指令適用規格対象外
EMC指令適用規格EN61131-2

外国規格

項目内容
UL登録品 (Listed)ファイルNo.：E96300
規格No.：UL 61010-2-201
CSA承認品 (Certified)ファイルNo.：E96300(C-UL)
規格No.：CAN/CSA-C22.2 No.61010-2-201

一般共通仕様

項目内容
使用周囲温度0～+55℃、保存時:−40～+70℃
使用周囲湿度10～95%RH(at 25℃ 結露なきこと)、保存時:10～95%RH(at 25℃ 結露なきこと)
耐振動5～8.4Hz 片振幅 3.5mm 1掃引/1分間(IEC61131-2)、8.4～150Hz 定加速度 9.8m/s2 10回掃引(1オクターブ/min)(IEC6111-2)
耐衝撃147m/s2以上 X, Y, Z各方向3回(IEC61131-2)
耐ノイズ性1,000V[P-P] パルス幅 50ns,1μs(ノイズシミュレータ法による)
使用雰囲気腐食性ガスがないこと。塵埃がひどくないこと。

一般個別仕様

項目内容
定格電圧範囲-
消費電流80mA以下
本体質量約145g
付属品-
