AFP7RTD8｜FP7 温度入力ユニット

ダウンロード

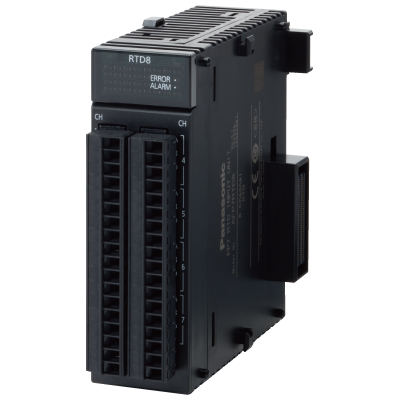

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

品番

AFP7RTD8

型番

AFP7RTD8

商品

FP7 温度入力ユニット

商品名

 FP7 温度入力ユニット

お問い合わせ

※商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。

スペック詳細

商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
項目内容
品番AFP7RTD8
型番AFP7RTD8
ch数8ch
入力レンジ(分解能):RTD(分解能：0.1℃)Pt100(1):-100.0～200.0℃
Pt100(2):-200.0～650.0℃
JPt100(1):-100.0～200.0℃
JPt100(2):-200.0～650.0℃
Pt1000:-100.0～100.0℃
変換速度25ms/ch+25ms
測定ch数にドリフト補正測定時間を加算
総合精度±0.1%F.S.以下(at 25℃)
±0.3%F.S.以下(at 0～+55℃)
許容信号源抵抗測温抵抗体入力:30Ω(3線バランス時)
絶縁方式:入力端子～内部回路間フォトカプラ、絶縁型DC/DCコンバータ
絶縁方式:チャンネル間フォトモスリレー
変換実行／非実行チャンネル設定1チャンネル単位で設定可能
入力レンジ切替チャンネルごと切替
デジタル処理:平均処理回数、時間、移動
デジタル処理:オフセット設定±3,000で任意
デジタル処理:ゲイン設定±10%
上限値・下限値比較各チャンネルごとに設定可能
最大値・最小値保持各チャンネルごとに設定可能
断線検知あり
外部接続方式コネクタ式端子台接続

EN/IEC規格

項目内容
商品CE表示○
注)ケーブルや増設メモリには、単品では適用規格の対象外であるため、商品にはCEマーキングを表示していません。PLC本体とのセット状態で、適用指令に適合しています。
低電圧指令適用規格対象外
EMC指令適用規格EN61131-2

外国規格

項目内容
UL登録品 (Listed)ファイルNo.：E96300
規格No.：UL 61010-2-201
CSA承認品 (Certified)ファイルNo.：E96300(C-UL)
規格No.：CAN/CSA-C22.2 No.61010-2-201

一般共通仕様

項目内容
使用周囲温度0～+55℃、保存時:−40～+70℃
使用周囲湿度10～95%RH(at 25℃ 結露なきこと)、保存時:10～95%RH(at 25℃ 結露なきこと)
耐振動5～8.4Hz 片振幅 3.5mm 1掃引/1分間(IEC61131-2)、8.4～150Hz 定加速度 9.8m/s2 10回掃引(1オクターブ/min)(IEC6111-2)
耐衝撃147m/s2以上 X, Y, Z各方向3回(IEC61131-2)
耐ノイズ性1,000V[P-P] パルス幅 50ns,1μs(ノイズシミュレータ法による)
使用雰囲気腐食性ガスがないこと。塵埃がひどくないこと。

一般個別仕様

項目内容
定格電圧範囲-
消費電流65mA以下
本体質量約145g
付属品-
