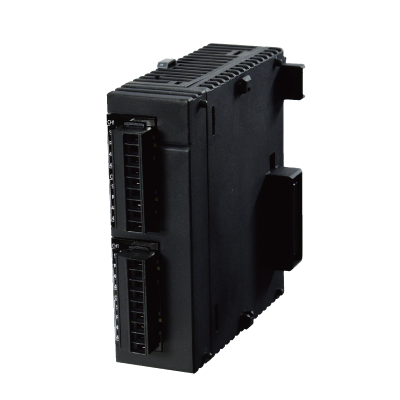

AFP7HSC2T｜FP7 高速カウンタユニット

ダウンロード

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

品番

AFP7HSC2T

型番

AFP7HSC2T

商品

FP7高速カウンタユニット

商品名

 FP7 高速カウンタユニット

お問い合わせ

※商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。

スペック詳細

商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
項目内容
品番AFP7HSC2T
型番AFP7HSC2T
入力:絶縁方式フォトカプラ絶縁
入力:定格入力電圧12～24V DC/3.5～5V DC
入力:入力インピーダンス:24V DC約3.0kΩ
入力:入力インピーダンス:5V DC約390Ω(5V DC)
入力:使用電圧範囲:24V DC10.8～26.4V DC
入力:使用電圧範囲:5V DC3.5～5.25V DC
入力:最小ON電圧／最小ON電流:24V DC10V DC/4mA
入力:最小ON電圧／最小ON電流:5V DC3.0V DC/4mA
入力:最大OFF電圧／最大OFF電流:24V DC2.0V DC/2mA
入力:最大OFF電圧／最大OFF電流:5V DC1.0V DC/0.5mA
入力:入力時定数設定なし、0.1μs、0.2μs、0.5μs、1.0μs、2.0μs、10.0μs
カウント機能:カウンタ数2ch
カウント機能:カウンタの種類リニアカウンタ/リングカウンタ
カウント機能:計数範囲符号付き32ビット(-2,147,483,648～+2,147,483,647)
カウント機能:最大計数速度4MHz/8MHz 個別入力(A相、B相)時(デューティ比 50±10%)、4MHz/8MHz 方向判別入力時(デューティ比 50±10%)、4MHz/8MHz/16MHz 位相差(2相)入力時(デューティ比 50±10%、位相ズレ5%未満)
カウント機能:入力信号A相、B相、Z相
カウント機能:外部入出力コントロール信号入力4点(2点/ch)、外部出力 4点(2点/ch)
カウント機能:入力の種類個別入力：1逓倍、2逓倍
方向判別入力：1逓倍、2逓倍
位相差(2相)入力：1逓倍、2逓倍、4逓倍
計数:周波数計測機能カウント値の変化の間隔を計測し、周波数を算出する
比較:目標値一致機能カウンタ値が目標値に到達したとき、そのカウント方向により出力をセットまたはリセットする
外部出力:比較結果出力機能比較機能での結果を出力する
その他:キャプチャ機能入力信号のエッジにより現在のカウント値を取得し、キャプチャ0レジスタまたはキャプチャ1レジスタに保存する、カウンタ値をキャプチャする度に指定したキャプチャレジスタの値は新規の値に上書きされ、古い値は破棄する
その他:割り込み入力機能あり(2点/ch、最大8点/ユニット)
(注)：割り込み入力機能は8点/ユニット、システム全体では最大8ユニット(最大64点)まで使用可能ですが、割り込みプログラムを多用すると、逆に全体のスキャンタイムが遅くなりますので、最小限でご使用ください。
(注)：割り込み入力の優先順位は、ユニット内では割り込みビットの小さい順番、システム全体ではユニット番号の小さい順番に処理されます。

EN/IEC規格

項目内容
商品CE表示○
注)ケーブルや増設メモリには、単品では適用規格の対象外であるため、商品にはCEマーキングを表示していません。PLC本体とのセット状態で、適用指令に適合しています。
低電圧指令適用規格対象外
EMC指令適用規格EN61131-2

外国規格

項目内容
UL登録品 (Listed)ファイルNo.：E96300
規格No.：UL 61010-2-201
CSA承認品 (Certified)ファイルNo.：E96300(C-UL)
規格No.：CAN/CSA-C22.2 No.61010-2-201

一般共通仕様

項目内容
使用周囲温度0～+55℃、保存時：−40～+70℃
使用周囲湿度10～95%RH(at 25℃ 結露なきこと)、保存時：10～95%RH(at 25℃ 結露なきこと)
耐振動5～8.4Hz 片振幅 3.5mm 1掃引/1分間(IEC61131-2)、8.4～150Hz 定加速度 9.8m/s2 10回掃引(1オクターブ/min)(IEC6111-2)
耐衝撃147m/s2以上 X, Y, Z各方向3回(IEC61131-2)
耐ノイズ性1,000V[P-P] パルス幅 50ns,1μs(ノイズシミュレータ法による)
使用雰囲気腐食性ガスがないこと。塵埃がひどくないこと。

一般個別仕様

項目内容
定格電圧範囲-
消費電流65mA以下
本体質量約130g
付属品バラ線コネクタセット：1セット(AWG22,24)
