AFP7DA4H｜FP7 アナログ入・出力ユニット

ダウンロード

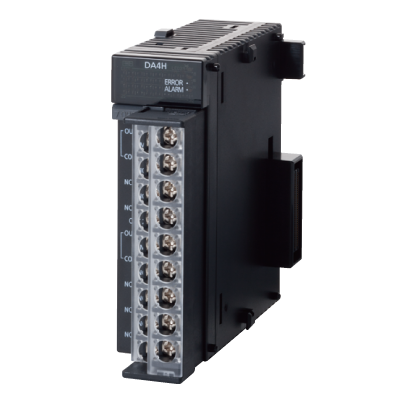

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

品番

AFP7DA4H

型番

AFP7DA4H

商品

FP7アナログ入・出力ユニット

詳細

FP7アナログ出力ユニット (高速・高精度タイプ)

商品名

 FP7 アナログ入・出力ユニット

お問い合わせ

※商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。

スペック詳細

商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
項目内容
品番AFP7DA4H
型番AFP7DA4H

EN/IEC規格

項目内容
商品CE表示○
注)ケーブルや増設メモリには、単品では適用規格の対象外であるため、商品にはCEマーキングを表示していません。PLC本体とのセット状態で、適用指令に適合しています。
低電圧指令適用規格対象外
EMC指令適用規格EN61131-2

外国規格

項目内容
UL登録品 (Listed)ファイルNo.：E96300
規格No.：UL 61010-2-201
CSA承認品 (Certified)ファイルNo.：E96300(C-UL)
規格No.：CAN/CSA-C22.2 No.61010-2-201

アナログ出力仕様

項目内容
ch数4ch
出力レンジ (分解能Max. 16bit):電圧−10～+10V(分解能：1/62,500)、0～10V(分解能：1/31,250)、0～5V(分解能：1/31,250)、1～5V(分解能：1/25,000)
出力レンジ (分解能Max. 16bit):電流0～20mA(分解能：1/31,250)、4～20mA(分解能：1/25,000)
変換速度:電圧/電流25μs/ch
総合精度±0.1%F.S.以下(at 25℃)、±0.3%F.S.以下(at 0 ～ 55℃)
出力インピーダンス(電圧出力)0.5Ω以下
出力最大電流(電圧出力)10mA
出力許容負荷抵抗(電流出力)500Ω以下
絶縁方式:入力端子～内部回路間フォトカプラ、絶縁型DC/DC コンバータ
絶縁方式:チャンネル間非絶縁
スケール変換設定±30,000 で任意
オフセットゲイン機能:オフセット設定±3,000 で任意
オフセットゲイン機能:ゲイン設定9,000～11,000 で任意
出力レンジ切替チャンネルごと切替
変換実行/非実行チャンネル設定1チャンネル単位で設定可能
上下限出力クリップ機能各チャンネルごとに設定可能
アナログ出力保持(PROG時)現在値保持/任意値で保持/保持しない
外部接続方式端子台接続(M3 端子ネジ)

一般共通仕様

項目内容
使用周囲温度0～+55℃、保存時：−40～+70℃
使用周囲湿度10～95%RH(at 25℃ 結露なきこと)、保存時：10～95%RH(at 25℃ 結露なきこと)
耐振動5～8.4Hz 片振幅 3.5mm 1掃引/1分間(IEC61131-2)、8.4～150Hz 定加速度 9.8m/s2 10回掃引(1オクターブ/min)(IEC6111-2)
耐衝撃147m/s2以上 X, Y, Z各方向3回(IEC61131-2)
耐ノイズ性1,000V[P-P] パルス幅 50ns,1μs(ノイズシミュレータ法による)
使用雰囲気腐食性ガスがないこと。塵埃がひどくないこと。

一般個別仕様

項目内容
定格電圧範囲-
消費電流250mA以下
本体質量約130g
付属品-
