基本資訊
雙畫面三色顯示，操作簡單！
UL : Recognition認證
特點
操作性能不變
通過4大版本升級使產品更方便使用
更清晰可見。

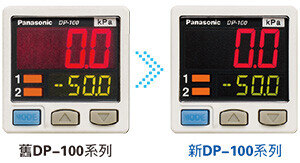

提高了數位顯示螢幕的可視性
通過數位顯示螢幕的改進，拓寬了視角且更清晰可見。
此外，擴大了顯示壓力範圍和設定壓力範圍。
用於模擬輸出的長距離傳輸
高功能型中新增了模擬電流輸出
減少對環境的影響

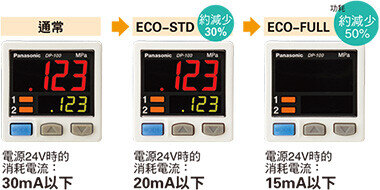

功耗降低14%(通常時)
通過低功耗DP-100系列的電路的改進，其通常時的功耗降低了14%。
ECO-FULL時顯示螢幕熄滅，與通常時相比最大降低50%的功耗，ECO-STD時降低顯示螢幕的亮度，與通常時相比最大降低30%的功耗。
進一步加強了輸出電路
晶體管輸出電路中配備了反接保護電路
防止因誤配線導致的故障。

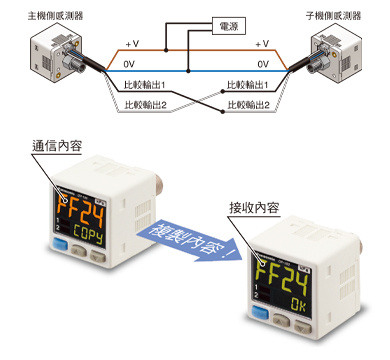

減少工時、人為錯誤的複製功能
通過將感測器逐台安裝到主感測器上，可通過數據通信複製主感測器的設定內容。對多個感測器進行相同設定時，可防止設定錯誤導致的故障，在變更裝置的設計時，只需對作業指示書進行少許變更即可。
(註)無法從新版本(Ver.2)向舊版本進行複製。可從舊版本向新版本(Ver.2)進行複製。
優點2：消除工作錯誤和損失！
- 防止由於自動複製而導致設置錯誤和設置上錯誤所引起的麻煩！
- 即使設備設計發生變化時，也可輕鬆修改工作指令！

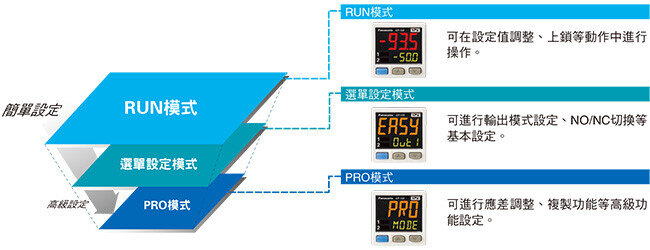

感測器的設定操作模式對應使用頻率的3層結構
日常進行的操作設定使用"RUN模式"、基本設定使用"功能表設定模式"、高級功能使用"PRO模式"根據設定內容的等級加以明確區分。設定操作簡單易懂。

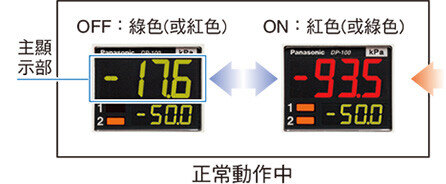

設定中顯示橙色
RUN狀態顯示為綠色／紅色赤色、設定中通常顯示為橙色、感測器顏色一目了然。
RUN狀態
[RUN模式]
設定中
[功能表設定模式][PRO模式]

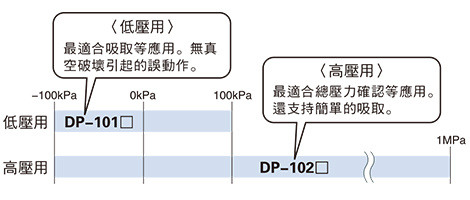

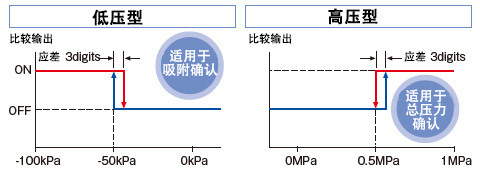

簡單的初始設定
壓力感測器可用於使用頻率多的場合，初始設定簡單。 低壓型適用於吸附確認、高壓型最適用於總壓力確認。減少了感測器的設置工作。
觸感良好的按鈕
觸感良好的按鈕，設定工作流暢。
萬全的重設功能
如設定遇到問題、可以恢復到初始狀態。
所有機型齊備連成壓型
無需按正圧・負壓選擇感測器，可減少登錄編號。
實現高精度傳感[低壓型]
低壓型實現了解析度 1/2,000的0.1kPa單位顯示、反應時間2.5ms(最多5,000ms可變)、溫度特性±0.5%F.S.、重複精度±0.1%F.S.和高精度檢測。
![實現高精度傳感 [低壓型]](https://tw.industry.panasonic.com/hubfs/pid-corp/products/fasys/pressure/pressure/inc/dp-100_images/pic10.jpg)
配備獨立雙路輸出 [標準型]
配備兩路獨立的比較輸出，可分別選擇傳感模式。有兩路比較輸出，可將其中1路用作警報輸出。
還可使不用的輸出無效。

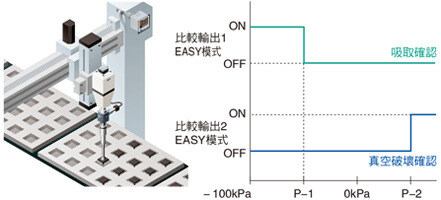

吸附用途中，還可確認真空破壞！

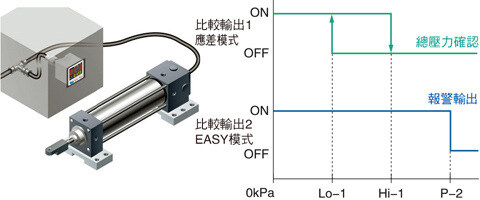

確認總壓力時，可輸出總壓力警報！
配備獨立雙路和三路輸出模式

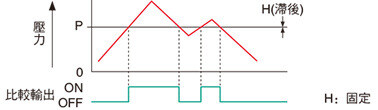

[1] EASY模式
可進行比較輸出ON/OFF控制的模式。
(註1):應差可固定為8級。
(註2):比較輸出1"時輔顯示幕顯示"P-1"比較輸出2時輔顯示幕顯示"P-2"。

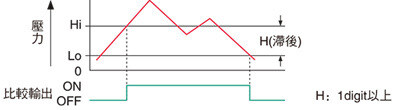

[2] 應差模式
任意設定比較輸出的應差，進行ON/OFF控制的模式。
(註1):比較輸出1時輔顯示幕顯示"Hi-1"、"Lo-1"、比較輸出2時輔顯示幕顯示"Hi-2"、"Lo-2"。

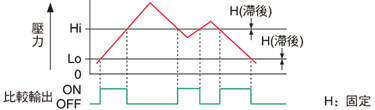

[3] 窗式比較模式
在設定範圍內的壓力下使比較輸出ON或OFF的模式。
(註1):應差可固定為8級。
(註2):比較輸出1時輔顯示幕顯示""Hi-1"、"Lo-1"、比較輸出2時輔顯示幕顯示"Hi-2"、"Lo-2"。

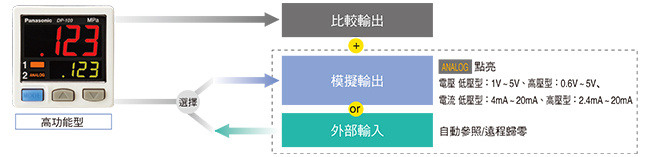

模擬輸出與外部輸入之間可切換
從Ver.2起，除模擬電壓輸出以外，高功能型中還配備了模擬電流輸出。
備有可選擇模擬輸出(電壓/電流)或外部輸入(自動參照/遠程歸零)的高功能型。適合各種各樣的用途。

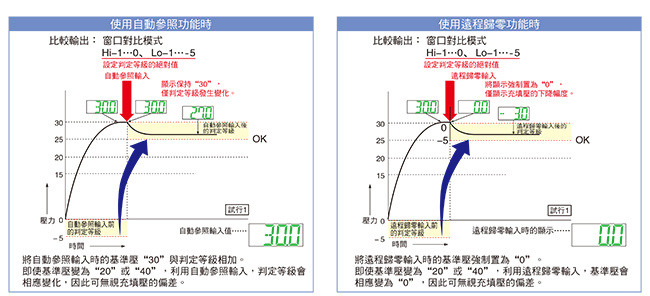

配備自動參照/遠程歸零功能。只需最少量的工時即可實現更高精度的壓力管理
可區分使用在裝置的總壓力變化時，通過外部輸入將比較輸出的判定水平轉移總壓力變化值進行修正的自動參照功能，以及可將顯示值修正為零的遠程歸零功能。可有效用於總壓力變化劇烈的部位，以及要求精細設定的部位。

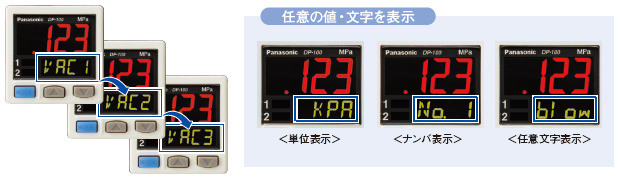

自定義副顯示螢幕
副顯示螢幕可顯示設定值以外的任意值和文字。節省了用標簽將壓力的正常值等黏貼在裝置上的工時。
設定內容一目了然
以數位顯示通知DP-100的設定內容。
可通過數值簡單地掌握設定內容，有助於通過電話進行維護等。

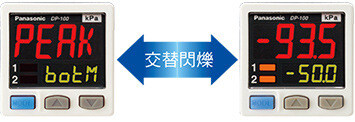

峰值和谷值保持功能
使用2個畫面顯示壓力變動的峰值和谷值
節能設計。配備ECO模式
降低顯示螢幕的亮度，減少約30%的功耗。再通過顯示螢幕的熄滅，最大可減少約50%的功耗。

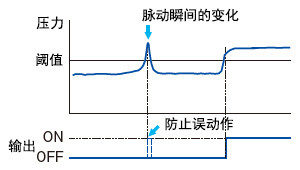

可變更反應時間
反應時間從2.5ms到5,000ms分為10個等級。
防止因壓力突然變化引起的抖動和故障。
可選擇周期顯示
4位＋4位3色LCD顯示(顯示刷新周期：250ms、500ms、1,000ms 通過按鍵操作選擇)

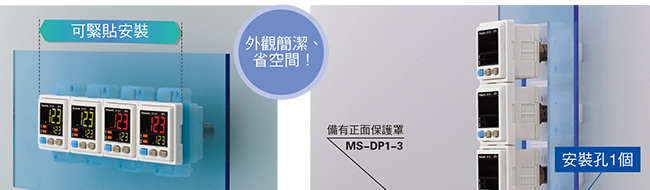

可緊貼面板安裝
備有適用於面板厚度1～6mm的專用安裝件。

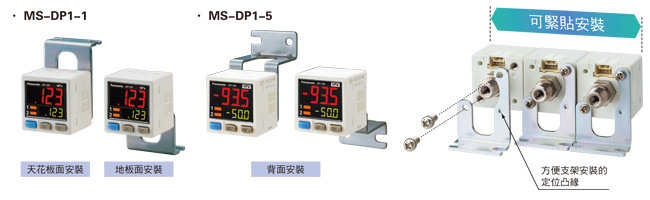

備有支援緊貼安裝的專用支架
使用感測器安裝支架時也能節省空間。
電線為快速連接
附帶的帶連接器電線(2m)快速簡單連接。
※還備有配件(另售1m／3m／5m型。

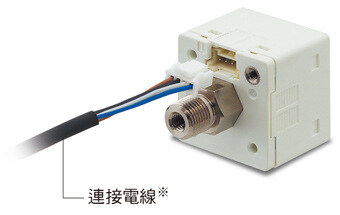

備有不附帶連接器電線型 [DP-10□-J] 可用市售連接器配線。只使用必要的電線，有助於減少產生垃圾的電線浪費。
![備有不附帶連接器電線型 [DP-10□-J]](https://tw.industry.panasonic.com/hubfs/pid-corp/products/fasys/pressure/pressure/dp-100/images/pic08.jpg)
※ 關於市售連接器的推薦品，請參閱綜合型錄P.565。
短埠型重量輕&省空間
實現進深30mm的小型方便組裝在狹小空間內。
而且， 重量比標準型減少約10g。減輕了機械臂等可動部的負擔。
※與彎管接頭的連接示意圖。接頭請另行準備。
備有Rc1/8轉換襯套。
與以往機型的互換性得到提高 [短埠型用]
安裝在DP-10□-M(-P)上可將壓力埠從M5內螺紋轉換為Rc1/8內螺紋。口徑與DP2/DP3系列（停產品）相同。
![備有Rc1/8轉換襯套。<br> 與以往機型的互換性得到提高 [短埠型用]](https://tw.industry.panasonic.com/hubfs/pid-corp/products/fasys/pressure/pressure/inc/dp-100_images/pic25.jpg)
防止油脂混入空氣配管。 備有禁油規格
對壓力埠等接氣部的部件進行清洗，並在無油生產線上組裝產品，從而避免油脂從壓力感測器混入空氣配管。
可轉換壓力埠的方向、 扁平地安裝到牆面上[短埠型用]
在DP-10□-M(-P)上安裝扁平附件後，可將壓力埠和電線向下及向左、向右拉出，因此可扁平地安裝到牆面等位置。
![可轉換壓力埠的方向、 扁平地安裝到牆面上[短埠型用]](https://tw.industry.panasonic.com/hubfs/pid-corp/products/fasys/pressure/pressure/inc/dp-100_images/pic26.jpg)
用途
電子零件的吸取確認
種類

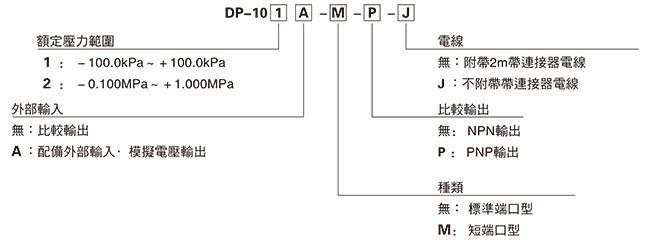

關於型號
海外市場用(日本以外)
基於測量法，請避免在日本國內使用。
| 種類 | 額定壓力範圍 | 型號 | 壓力埠 | 比較輸出 | |||
|---|---|---|---|---|---|---|---|
| 標 準 端 口 型 | 亞 洲 用 | 標 準 | 低壓用 | -100.0～+100.0kPa | DP-101 | M5內螺紋 + R1/8外螺紋 | NPN開路集・ 電極晶體管 |
| 高壓用 | -0.100～+1.000MPa | DP-102 | |||||
| 多 功 能 | 低壓用 | -100.0～+100.0kPa | DP-101A | ||||
| 高壓用 | -0.100～+1.000MPa | DP-102A | |||||
| 歐 州 用 | 標 準 | 低壓用 | -100.0～+100.0kPa | DP-101-E-P | M5內螺紋 + G1/8外螺紋 | PNP開路集・ 電極晶體管 | |
| 高壓用 | -0.100～+1.000MPa | DP-102-E-P | |||||
| 多 功 能 | 低壓用 | -100.0～+100.0kPa | DP-101A-E-P | ||||
| 高壓用 | -0.100～+1.000MPa | DP-102A-E-P | |||||
| 北 美 用 | 標 準 | 低壓用 | -100.0～+100.0kPa | DP-101-N | M5內螺紋 + NPT1/8外螺紋 | NPN開路集・ 電極晶體管 | |
| DP-101-N-P | PNP開路集・ 電極晶體管 | ||||||
| 高壓用 | -0.100～+1.000MPa | DP-102-N | NPN開路集・ 電極晶體管 | ||||
| DP-102-N-P | PNP開路集・ 電極晶體管 | ||||||
| 多 功 能 | 低壓用 | -100.0～+100.0kPa | DP-101A-N | NPN開路集・ 電極晶體管 | |||
| DP-101A-N-P | PNP開路集・ 電極晶體管 | ||||||
| 高壓用 | -0.100～+1.000MPa | DP-102A-N | NPN開路集・ 電極晶體管 | ||||
| DP-102A-N-P | PNP開路集・ 電極晶體管 | ||||||
| 短 端 口 型 | 亞 洲 用 | 標 準 | 低壓用 | -100.0～+100.0kPa | DP-101-M | M5內螺紋 | NPN開路集・ 電極晶體管 |
| DP-101-M-P | PNP開路集・ 電極晶體管 | ||||||
| 高壓用 | -0.100～+1.000MPa | DP-102-M | NPN開路集・ 電極晶體管 | ||||
| DP-102-M-P | PNP開路集・ 電極晶體管 | ||||||
| 多 功 能 | 低壓用 | -100.0～+100.0kPa | DP-101A-M | NPN開路集・ 電極晶體管 | |||
| DP-101A-M-P | PNP開路集・ 電極晶體管 | ||||||
| 高壓用 | -0.100～+1.000MPa | DP-102A-M | NPN開路集・ 電極晶體管 | ||||
| DP-102A-M-P | PNP開路集・ 電極晶體管 | ||||||
不附帶連接器電線型
備有不附帶帶連接器電線型。請在型號末尾加註“-J”進行訂購。 (例)DP-102A-P的不附帶帶連接器電線型為DP-102A-P-J
■海外用
| 不附帶 連接器電線型 | |
|---|---|
| DP-101 | DP-101-J |
| DP-102 | DP-102-J |
| DP-101A | DP-101A-J |
| DP-102A | DP-102A-J |
| DP-101-E-P | DP-101-E-P-J |
| DP-102-E-P | DP-102-E-P-J |
| DP-101A-E-P | DP-101A-E-P-J |
| DP-102A-E-P | DP-102A-E-P-J |
| DP-101-N | DP-101-N-J |
| DP-101-N-P | DP-101-N-P-J |
| DP-102-N | DP-102-N-J |
| DP-102-N-P | DP-102-N-P-J |
| DP-101A-N | DP-101A-N-J |
| DP-101A-N-P | DP-101A-N-P-J |
| DP-102A-N | DP-102A-N-J |
| DP-102A-N-P | DP-102A-N-P-J |
附件(另售)
CN-14A-C2(帶連接器電線，長2m)
選配
| 品名 | 型號 | 內容 | |
|---|---|---|---|
| 帶連接器 電線 | CN-14A-C1 | 長度1m | 散線 0.2mm2 4芯橡皮電線，一端帶連接器。 電線外徑：ø3.7mm |
| CN-14A-C2(註1) | 長度2m | ||
| CN-14A-C3 | 長度3m | ||
| CN-14A-C5 | 長度5m | ||
| 帶連接器 電線 (耐撓曲型) | CN-14A-R-C1 | 長度1m | 散線 0.2mm2 4芯耐撓曲性橡皮電線， 一端帶連接器。 電線外徑：ø3.7mm |
| CN-14A-R-C2 | 長度2m | ||
| CN-14A-R-C3 | 長度3m | ||
| CN-14A-R-C5 | 長度5m | ||
| 連接器 | CN-14A | 10個外殼、40個觸頭為1組 | |
| 感測器安裝支架 | MS-DP1-1 | 感測器可安裝在地板面或天花板面。也可多台緊貼安裝。 | |
| MS-DP1-5 | 感測器可安裝在背面。 也可多台緊貼安裝。 | ||
| 面板安裝件 | MS-DP1-2 | 可安裝在厚度1～6mm的面板上。 也可多台緊貼安裝。 | |
| MS-DP1-4 | DP2/DP3系列(停產品)可調換為DP-100系列。 新設計時，請使用MS-DP1-2。 | ||
| 正面保護罩 | MS-DP1-3 | 保護感測器的調節面。 (使用MS-DP1-2面板安裝件時，可安裝) | |
| DPX-04 | 保護感測器的調節面。 (使用MS-DP1-4面板安裝件時，可安裝) | ||
| 轉換襯套 | MS-DP1-7 | 安裝在DP-10□-M(-P) / DP-10□ZL3-M-P(-C)上，將壓力埠轉換為Rc1/8內螺紋。 可從DP2/DP3系列（停產品）調換。 | |
| 扁平 附件 | MS-DP1-FM | M5內螺紋 | DP-10□-M(-P)/DP-10□ZL3-M-P(-C) 用。 壓力埠和電線可向下或向左、向右切換，扁平地安裝到牆面上。 |
| MS-DP1-FR | Rc1/8內螺紋 | ||
| MS-DP1-FN | NPT1/8內螺紋 | ||
| MS-DP1-FE | G1/8內螺紋 | ||
(註1):DP-100系列(DP-10□-J除外)及DP-10□ZL3-M-P附帶1個。
帶連接器電線
CN-14A-C□
CN-14A-R-C□
感測器安裝支架
MS-DP1-1
MS-DP1-5
面板安裝件、正面保護罩
MS-DP1-2
MS-DP1-3
MS-DP1-4
轉換襯套
MS-DP1-7
扁平附件
MS-DP1-FM
本體重量：約15g附帶M3(長8mm)螺絲2個、M4(長20mm)螺絲2個
MS-DP1-FR
MS-DP1-FN
MS-DP1-FE
本體重量：約25g附帶M3(長8mm)螺絲2本、M4(長20mm)螺絲2個
連接器推薦產品指南
日本壓接端子製造(株)生產觸頭：SPHD-001T-P05、外殼：PAP-04V-S
※有關推薦產品的詳情，請向製造商諮詢。
壓接工具推薦產品指南
日本壓接端子製造(株)生產產品型號：YC-610R
※有關推薦產品的詳情，請向製造商諮詢。
連接用連接器（e-CON）推薦產品介紹
3M日本(株)制
適用連接器：37104-3122-000 FL
詳情請參考、「3M™ 小型・卡式連接器介紹」。
Tyco Electronics Japan G.K.生產
型號：1473562-4
※有關推薦產品的詳情，請向製造商諮詢。

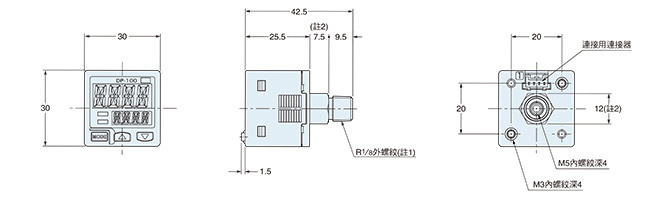

尺寸圖
- 單位mm

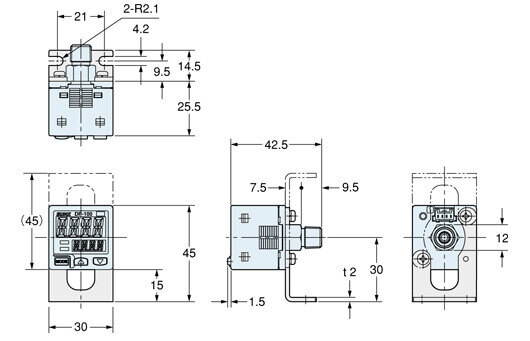

DP-10□(-P)
DP-10□(-K)
感測器
(註1)：DP-10□-E-P為G1/8內螺紋，DP-10□-N(-P)為NPT1/8內螺紋。
(註2)：DP-10□-E-P時，7.5為10，9.5為7，12為14。。

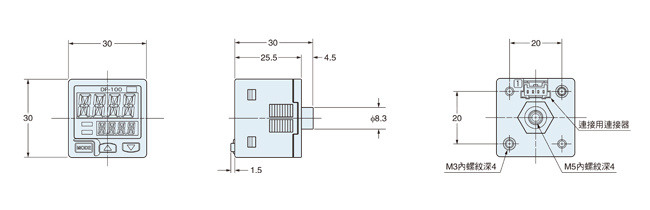

DP-10□-M(-P)
感測器

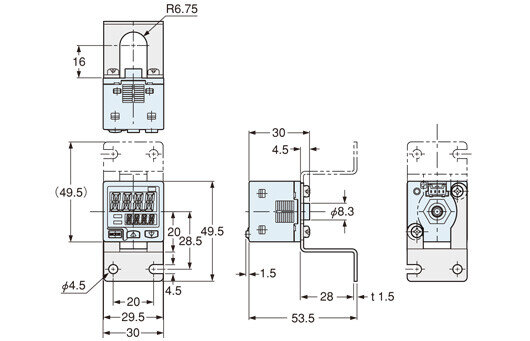

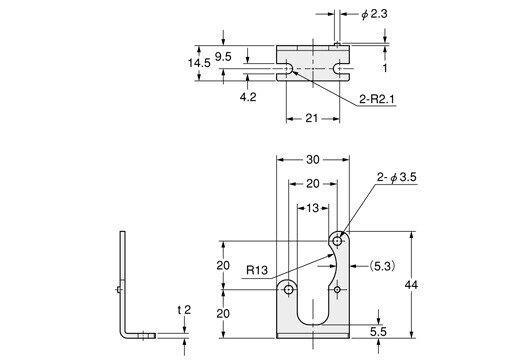

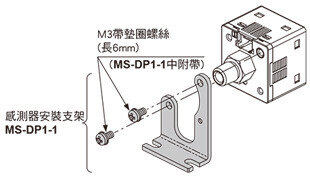

MS-DP1-1
感測器安裝支架(另售)
材質：SPCC(光澤鍍鋅)M3(長6mm)墊圈螺絲2個

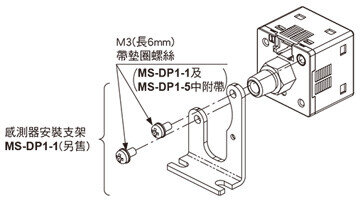

安裝圖
圖示為安裝DP-10□(-P)或DP-10□(-K)的狀態。

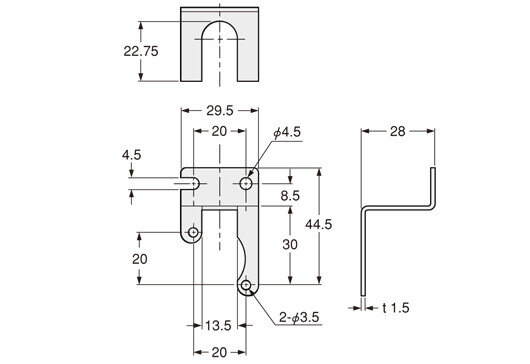

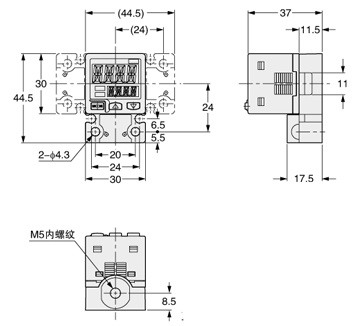

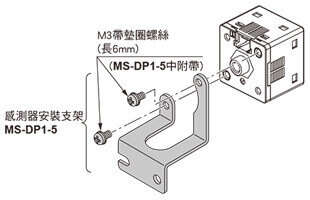

MS-DP1-5
感測器安裝支架(另售)
材質：SUS304M3(長6mm)墊圈螺絲2個
安裝圖
圖示為安裝DP-10□-M(-P)的狀態。

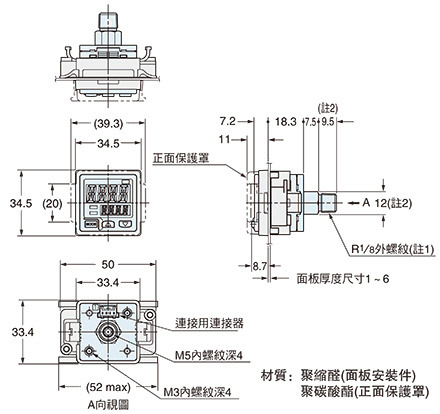

MS-DP1-2
MS-DP1-3
面板安裝件(另售)、正面保護罩(另售)
與DP-10□(-P)或DP-10□(-K)的安裝圖
材質：聚縮醛(面板安裝件)聚碳酸酯(正面保護罩)
(註1)：DP-10□-E-P为G1/8内螺纹、DP-10□-N(-P)为NPT1/8内螺纹。
(註2)：DP-10□-E-P的時，7.5為10，9.5為7，12為14。

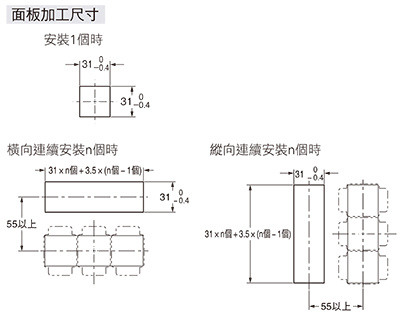

(註3)：面板厚度為1mm～6mm。

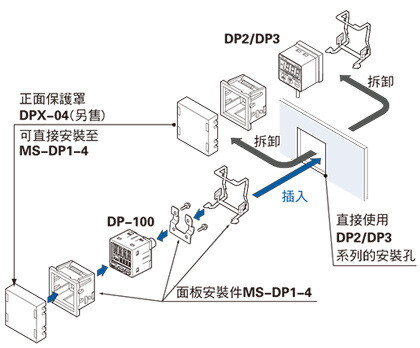

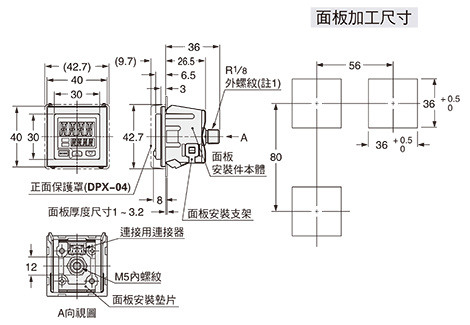

MS-DP1-4
面板安裝件(以外機型調換用)(另售)
DP-10□(-P)及DP-10□(-K)的安裝圖
材質：尼龍6(面板安裝件本體)、SUS304(面板安裝支架)、SPCC(光澤鍍鋅)(墊片)
(註1)：DP-10□-E-P为G1/8內螺紋、DP-10□-N(-P)为NPT1/8內螺紋。
(註2)：面板厚度为1mm～3.2mm。

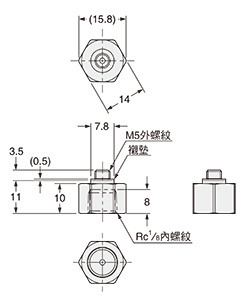

MS-DP1-7
轉換接頭(另售)
材質：黃銅(鍍鎳)
重量：約10g
MS-DP1-FM
扁平附件(另售)
DP-10□-M(-P)安裝圖
材質：PBT(加入玻璃纖維)(本體)、SUS303(壓力端口)、H-NBR(O型圈)
重量：約15g(僅扁平附件)M3(長8mm)螺絲、M4(長20mm)螺絲各附帶2個

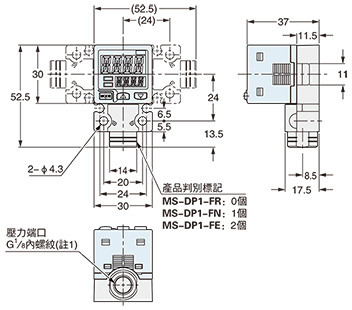

MS-DP1-FR/FN/FE
扁平附件(另售)
DP-10□-M(-P)安裝圖
(註1)：MS-DP1-FR为Rc1/8内螺纹、MS-DP1-FN为NPT1/8内螺纹。
材質：PBT(加入玻璃纖維)(本體)、SUS303(壓力端口)、H-NBR(O型圈)
重量：約25g(僅扁平附件)M3(長8mm)螺絲、M4(長20mm)螺絲各附帶2個

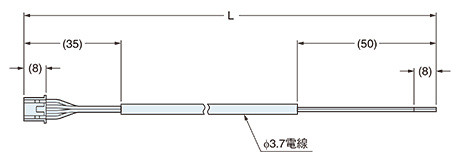

CN-14A(-R)-C□
帶連接器電線(另售、 CN-14A-C2附帶)
・長度L
| 型號 | 長度Ｌ |
|---|---|
| CN-14A(-R)-C1 | 1,000 |
| CN-14A(-R)-C2 | 2,000 |
| CN-14A(-R)-C3 | 3,000 |
| CN-14A(-R)-C5 | 5,000 |

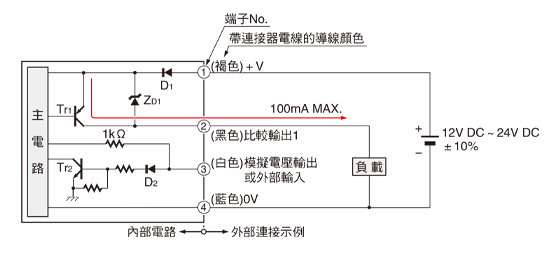

電路／連接
NPN輸出型

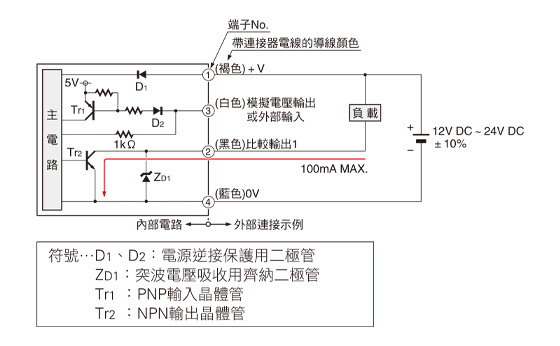

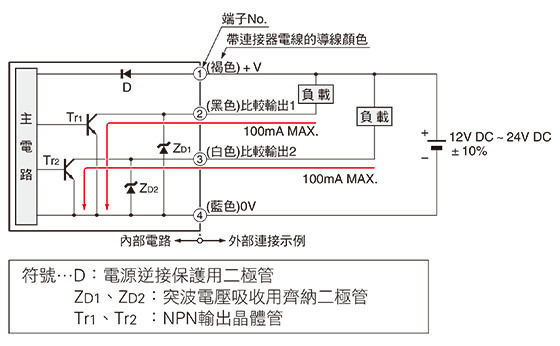

輸入、輸出電路圖
標準型
多功能型
端子排列圖
| 端子No. | 名稱 |
|---|---|
| [1] | +V |
| [2] | 比較輸出1 |
| [3] | 標準型：比較輸出2 多功能型：模擬電壓輸出或外部輸入 |
| [4] | 0V |

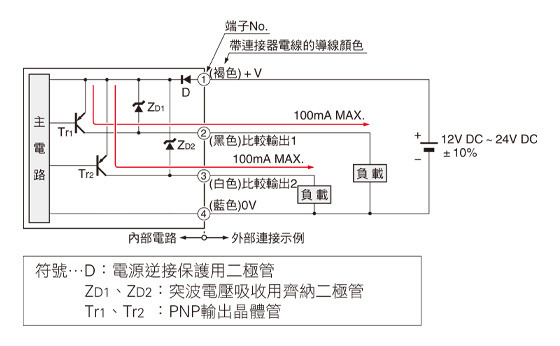

PNP輸出型
輸入、輸出電路圖
標準型
多功能型
端子排列圖
| 端子No. | 名稱 |
|---|---|
| [1] | +V |
| [2] | 比較輸出1 |
| [3] | 標準型：比較輸出2 多功能型：模擬電壓輸出或外部輸入 |
| [4] | 0V |

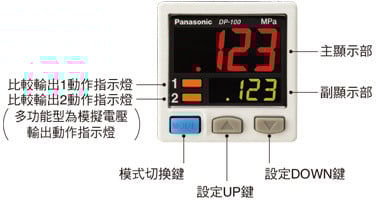

各部分名稱
配線
- 請務必在切斷電源的狀態下進行配線作業。
- 請確認電源的波動，以免電源輸入超過額定範圍。
- 使用市售的開關調節器時，請務必將電源的框架式接地(F.G.)端子接地。
- 在感測器安裝部周圍使用作為干擾發生源的設備(開關調節器、變頻馬達等)時，請務必將設備的框架式接地(F.G.)端子接地。
- 請避免與高壓線和動力線並行配線，或使用同一配線管，否則會因電磁感應而導致誤動作。
- 配線錯誤會導致故障。
連接
- 請勿對電線引出部及連接器部直接施壓。
安裝
- 另備有感測器安裝支架MS-DP1-1/MS-DP1-5，敬請使用。另外，使用感測器安裝支架等安裝感測器時，緊固扭矩應在0.5N·m以下。

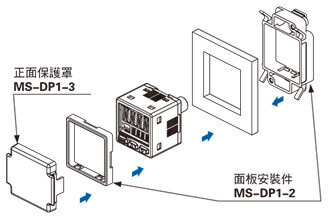

- 另備有面板安裝件MS-DP1-2(另售)及正面保護罩MS-DP1-3(另售)。
- 備有用於從DP2/DP3系列(停產品)DP2/DP3系列調換的面板安裝件MS-DP1-4。
- 備有用於短埠型 DP-10□-M(-P) / DP-10□ZL3-M-P(-C)的轉換襯套。可與DP2/DP3系列（停產品）調換。連接壓力埠時的緊固扭矩應在1.0N·m以下。

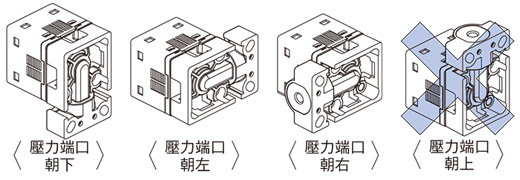

(1)決定本產品的安裝方向。
- 備有用於短埠型DP-10□-M(-P)的扁平附件MS-DP1-F□。
(註1)：不能將壓力埠朝上安裝。

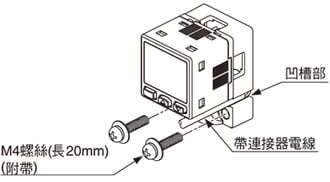

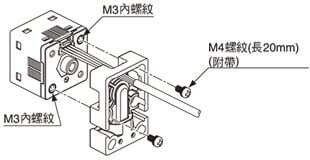

(2)使用附帶的M3螺絲(長8mm)，將本產品安裝在感測器(M3內螺紋)上。此時的緊固扭矩應在0.5N·m以下。
(3)使用附帶的M4螺絲(長20mm)，將本產品安裝在安裝面上。此時的緊固扭矩應在1.2N·m以下。
(註1)：帶連接器電線從本產品側面的凹槽部凸出的狀態下安裝時，可能會發生斷線，敬請注意。
符合CE及UKCA的使用條件（DP-100系列）
- 本產品是符合EMC指令和CE及UKCA的產品。本產品適用的有關抗干擾的歸併標準為EN 61000-6-2，為了符合該標準必須滿足下列條件。
[條件]
・感測器的連接線不能超過30m。
配管
- 壓力埠連接市售接頭時，請用12mm扳手(DP-100-E型：14mm扳手)夾住壓力埠六角部分進行 固定，並用9.8N·m以下的緊固扭矩進行安裝。緊固扭矩過大會損壞市售接頭或壓力埠。
另外，連接時請在接頭上纏繞密封帶以防止洩漏。
- DP-10□-M(-P) / DP-10□ZL3-M-P(-C)的壓力埠連接市售接頭時，請用手握住產品本體進行固定，並用1N·m以下的緊固扭矩進行安裝。緊固扭矩過大會損壞市售接頭或產品本體。
- MS-DP1-7的壓力埠連接接頭時的緊固扭矩應在9.8N･m以下。
- MS-DP1-FM的壓力埠連接接頭時的緊固扭矩應在1N･m以下。
- MS-DP1-FR/FE/FN的壓力埠連接接頭時，請用14mm扳手夾住壓力埠進行固定，並用9.8N·m以下的緊固扭矩進行安裝。另外，連接時請在接頭上纏繞密封帶以防止洩漏。
(註1)：緊固壓力埠時，請勿用扳手夾住壓力埠以外的部位。否則可能會損壞感測器。
關於扁平附件MS-DP1-F□
- 請正確安裝MS-DP1-F□和感測器。安裝不正確可能會發生漏氣。
- 過度拆裝會導致O形圈劣化，敬請注意。
- 觸摸MS-DP1-F□的O形圈或者附著劃痕、污垢等可能會導致漏氣、檢測性能下降。使用和保管MS-DP1-F□時請充分注意。
其他
- 本產品是以工業環境為使用目的而開發/製造的產品。
- 請在額定壓力範圍內使用。
- 施加壓力請勿超過耐壓範圍。如果隔膜破損將導致無法正常動作。
- 使用時，請避開電源接通時的過渡狀態(0.5s)。
- 請勿在屋外使用。
- 在強電磁情況下，會產生無法滿足性能的情況。
- 請勿在蒸氣、灰塵等較多的場所使用。
- 請勿使產品和稀釋劑等有機溶劑或水、油以及油脂直接接觸。
- 請勿將鐵絲插入壓力孔。如果隔膜破損將導致無法正常動作。
- 請勿使用針尖等銳利的物體操作按鍵。
關於RUN模式
- 工作模式模式。
| 設定項目 | 內容 |
|---|---|
| 基準值設定 | 只需按下UP鍵、DOWN鍵即可直接變更ON/OFF的基準值。 |
| 調零功能 | 壓力埠向大氣壓側打開時，將壓力值的顯示強制置為"零"。 |
| 鎖鍵功能 | 使按鍵操作無效。 |
| 峰值·穀值保持功能 | 顯示變化中壓力的峰值及穀值。峰值顯示 在主顯示幕，穀值顯示在輔顯示幕。 |
功能表設定模式
- 在RUN模式下按下模式切換鍵2秒鐘，切換至功能表設定模式。
- 在設定過程中長按模式切換鍵，切換至RUN模式。此時， 變更的專案被設定。
| 設定項目 | 內容 |
|---|---|
| 比較輸出1輸出模式設定 | 比較輸出1輸出模式設定設定比較輸出1的輸出模式。 |
| 比較輸出2輸出模式設定 (DP-100系列 多功能型除外) | 比較輸出2輸出模式設定設定比較輸出2的輸出模式。 |
| 模擬輸出／外部輸入 切換 (僅限DP-100系列 多功能型) | 可與類比電壓輸出或自動參照輸入、遠端調零輸入進行切換。 |
| N.O./N.C.切換 | 設定為常開(N.O.)或常閉(N.C.)。 |
| 反應時間設定 | 設定反應時間。 反應時間可從は2.5ms、5ms、10ms、25ms、50ms、100ms、250ms、500ms、1,000ms、5,000ms中選擇。 |
| 主顯示幕的顯示色切換 切換 | 可切換主顯示幕的顯示色。 相對於輸出的ON/OFF，顯示色進行"紅色/綠色"或"綠色/紅色"切換。 還可固定為常時"紅色"或"綠色"。 |
| 單位切換 (僅限DP-100系列 高壓型) | 可進行壓力單位的切換(MPaとkPa)。 |
PRO模式
- 在RUN模式下按下模式切換鍵5秒鐘，切換至PRO模式。
- 在設定過程中長按模式切換鍵，切換至RUN模式。此時，變更的專案被設定。
| 設定項目 | 內容 |
|---|---|
| 輔顯示幕切換 | 將RUN模式中的輔顯示幕的顯示切換至任意的英數字。 |
| 顯示刷新週期切換 | 切換主顯示幕顯示的壓力值的顯示刷新週期。 |
| 應差固定值切換 | 設定EASY模式和窗式對比模式的應差。(8級) |
| 顯示色聯動切換 (DP-100系列 多功能型除外) | 可與比較輸出1或比較輸出2的輸出動作聯動，切換主顯示幕的顯示色。 |
| ECO模式設定 | 使顯示幕變暗或熄滅，可抑制功耗。 |
| 設定確認代碼 | 可通過代碼確認設定內容。 |
| 設定複製模式 (僅限DP-100系列) | 可將主感測器的設定內容複製到輔感測器。 |
| 復位設定 | 設定為出廠狀態。 |

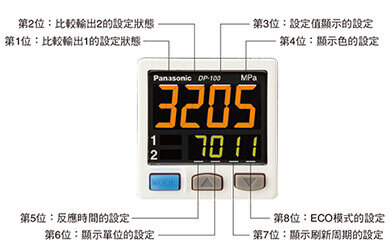

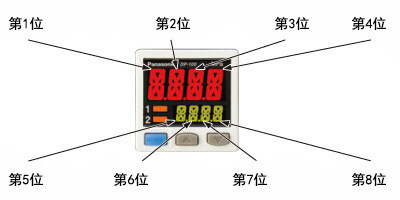

設定確認代碼一覽表
| 代碼 | 第1位 | 第2位 | 第3位 | 第4位 | ||||
|---|---|---|---|---|---|---|---|---|
| 標準型 | 多功能型 | 僅限 標準型 | ||||||
| 比較輸出1 輸出模式 | N.O./N.C. 切換 | 比較輸出2 輸出模式 | N.O./N.C. 切換 | 模擬輸出 /外部輸入 | 基準値 顯示 | 主 顯示幕 的顯示色 | 顯示色聯動 | |
| 0 | EASY | N.O. | OFF | OFF | 類比電壓輸出 | P-1、Lo-1 | ON時紅色 | 比較輸出1 |
| 1 | N.C. | EASY | N.O. | 自動參照 | Hi-1 | 比較輸出2 | ||
| 2 | 應差 | N.O. | N.C. | 遠程調零 | P-2、Lo-2 | ON時綠色 | 比較輸出1 | |
| 3 | N.C. | 應差 | N.O. | 模擬電流輸出 | Hi-2 | 比較輸出2 | ||
| 4 | 窗口對比 | N.O. | N.C. | - | ADJ. | 常時紅色 | 比較輸出1 | |
| 5 | N.C. | 窗口對比 | N.O. | - | - | 比較輸出2 | ||
| 6 | - | - | N.C. | - | - | 常時綠色 | 比較輸出1 | |
| 7 | - | - | - | - | - | - | 比較輸出2 | |
| 代碼 | 第5位 | 第6位 | 第7位 | 第8位 |
|---|---|---|---|---|
| 反應時間 | 單位切換 | 顯示速度 | ECO模式 | |
| 0 | 2.5ms | MPa | 250ms | OFF |
| 1 | 5ms | kPa | 500ms | STD |
| 2 | 10ms | - | 1,000ms | FULL |
| 3 | 25ms | - | - | - |
| 4 | 50ms | - | - | - |
| 5 | 100ms | - | - | - |
| 6 | 250ms | - | - | - |
| 7 | 500ms | - | - | - |
| 8 | 1,000ms | - | - | - |
| 9 | 5,000ms | - | - | - |
