淋漓盡致的測量性能。
-
2020年11月 追加新功能。
- 發生劇烈變化時的取消功能 (TAB取消功能)
- 使用者指定邊緣檢測模式
- 外部輸出HOLD狀態輸出
- 測量值反轉功能
-
數位變位元感測器用通信模組 SC-HG1
可連接數位變位元感測器控制器的通信模組「數位變位元感測器用通信模組 SC-HG1」。
>>數位變位元感測器用通信模組 SC-HG1
特點
感測器對自身「狀態」進行診斷。搭載自主監控功能!
數位位移感測器HG-S系列/HG-T系列和數位位移感測器用通信模組SC-HG1組合使用時、可對應自主監控功能。
>>HG-S / HG-T 自主監控功能
>>數位位移感測器用通信模組 SC-HG1
超薄型
採用厚度僅8mm的薄型形狀, 可以安裝到裝置的狹窄空間內使用。
寬範圍測量
可通過測量寬度10mm的帶狀雷射, 實現尺寸測量或位置測量。
高精度測量

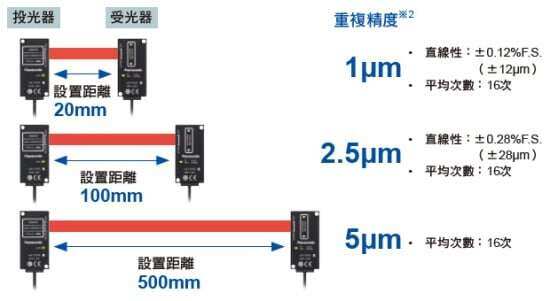

實現重複精度※21μm,是業界No.1※1的高精度測量。
●取樣周期從2種中選擇
標準:1ms,高速:0.5ms
●平均次數從11種中選擇
1次、2次、4次、8次、16次、32次、64次、128次、256次、512次、1,024次
※1:至2023年9月,本公司的調查結果。
※2:在設置距離的中央位置,是半遮光數位測量值偏差的P-P值。
備有2種類型的感測頭
感測頭的受光器備有“標準型”和“細長型”。

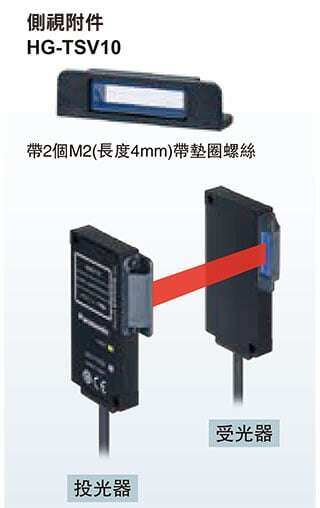

備有側視附件(另售)[HG-T1010]
備有標準型感測頭HG-T1010專用的側視附件(另售)。光軸可彎曲成直角,因此安裝自由度大。
※安裝在投光器和受光器上時需要2個。※感測器頭部窄長型HG-T1110上無法安裝。※使用前,請務必先確認實際設備。

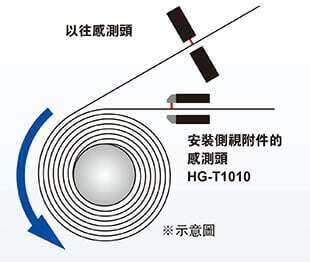

■用途示例:鋰離子電池收卷部使用側視附件後,可以比以往的感測頭更接近於卷取部進行安裝,有助於提高卷取精度。
配備光軸對齊協助工具

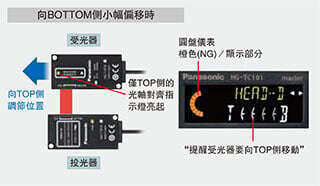

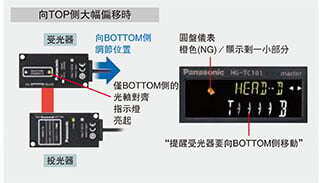

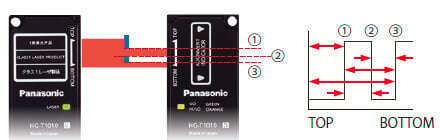

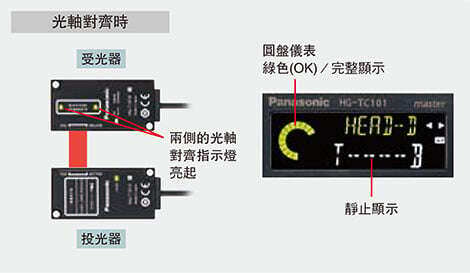

標準型感測頭HG-T1010相對於投光器,無論受光器在哪個方向上存在偏移,都可以通過控制器的顯示部和受光器的光軸對齊指示燈簡明易懂地顯示。
※感測頭細長型HG-T1110只在控制器中的顯示部位顯示。

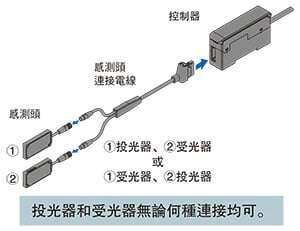

自動識別投光器和受光器電線
控制器起動時將自動判斷投光器和受光器。因此投光器和受光器配線時無需識別各自的電線,且採用連接器連接,更為簡單。
※感測頭連接電線的感測頭側採用一對二電線,但投光器與受光器無區別。
採用鋁鑄外殼
感測頭外殼採用兼顧輕量和強度的鋁鑄材質。將溫度引起的測量精度的變化控制在最小限度。另外,和樹脂外殼相比,因緊固螺絲造成的殼體變形少,且長期下來不易產生變化,因此可防止光軸偏移。
保護構造IP67

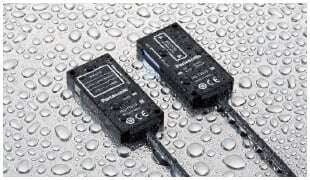

採用IP67保護構造(IEC),即使水分灰塵較多的現場也能使用。
※請注意如果感測頭的投光面或受光面上有水或灰塵黏附的狀態下,將不能進行正確測量。※儘管感測頭是防浸結構,但連接器部位構造上未做到防塵、防水、耐腐蝕,因此無法在水中或噴淋狀態下進行測量。請注意使用環境。

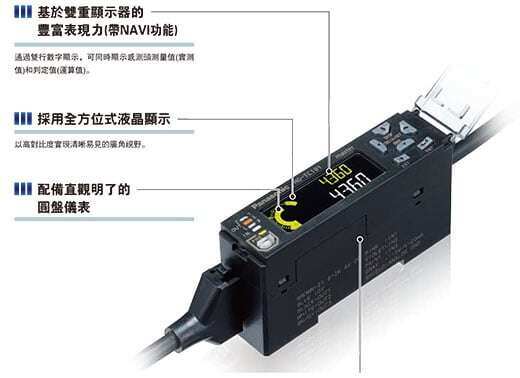

基於雙重顯示器的豐富表現力(帶NAVI功能)
通過雙行數字顯示,可同時顯示感測頭測量值(實測值)和判定值(運算值)。
採用全方位式液晶顯示
以高對比度實現清晰易見的廣角視野。
配備直觀明瞭的圓盤儀錶
如果處於容許的最大值及最小值範圍以內,則呈綠色顯示。如果在容許範圍以外,則呈橙色顯示。因此,可以一眼看出公差內的餘量。
6種檢測模式
使用者指定邊緣檢測模式
可以從測量物體的多個邊緣中任意指定兩點用於測量的邊緣,並測量這兩點之間的距離。
※2020年11月生產的產品開始對應。

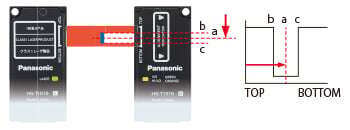

自動邊緣檢測模式

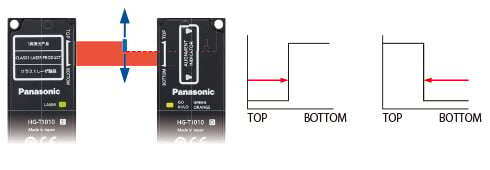

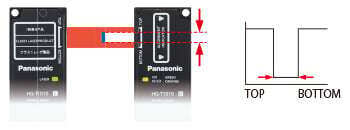

檢測邊緣時,即使不預先登錄檢測方向,也可以從TOP或BOTTOM進行檢測。省去要確認檢測方向的麻煩。

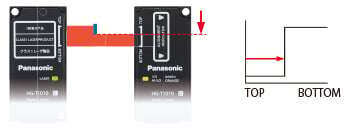

邊緣檢測模式
外徑/寬度檢測模式
內徑/間隙檢測模式
中心位置檢測模式
監視因髒汙造成的影響
因污漬堆積造成檢測能力下降時,將會輸出信號。

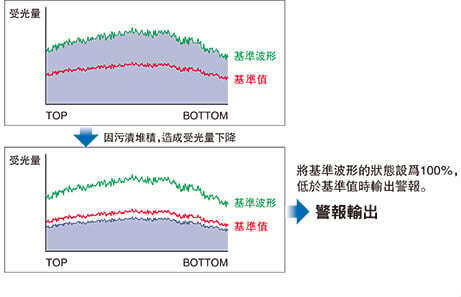

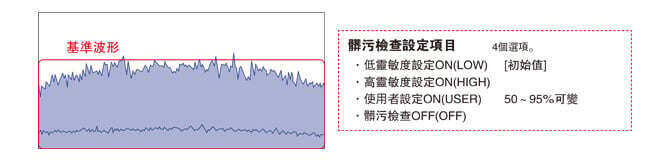

將基準波形的光量設為100%,確認髒汙度。
※基準波形可以通過「USB通信用工具軟體HG-T Configuration Tool」和「USB通信單元SC-HG1-USB」或「對應RS-485通信單元SC-HG1-485」一同使用確認。詳細資訊可以參考軟體頁面中的介紹。>>軟體頁面

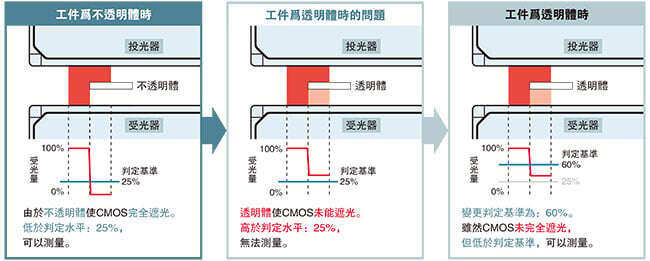

透明工件也能穩定測量
可根據透明程度,調整判定基準。

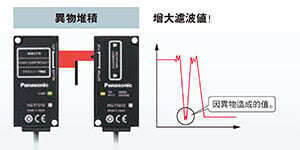

防止因微小異物造成的影響

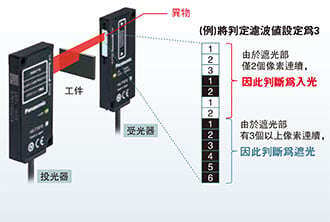

調整判定濾波值,防止因微小異物造成的錯誤檢測。
判定濾波值可以在3~50範圍內任意變更。
增大濾波值後, 可以忽略異物引起的異常值。
測定時發生劇烈變化時的無效化

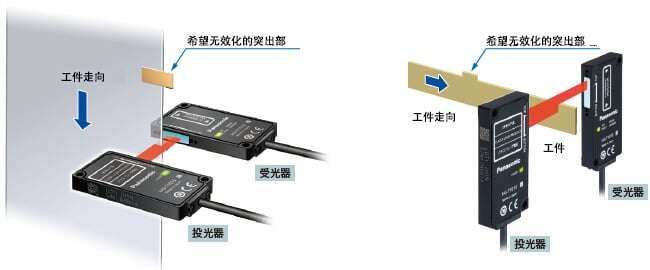

當工件的邊緣位置發生劇烈變化時,本功能可以取消該變化,使該變化不反映到判定值中。
※2020年11月生產的產品開始對應

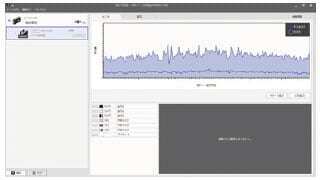

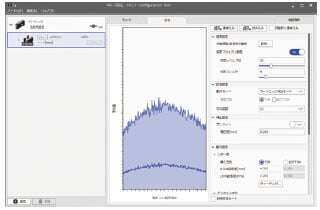

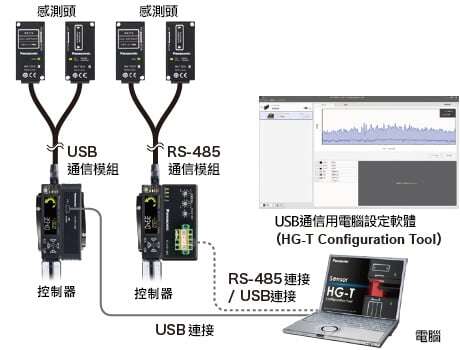

通過專用的USB電腦設定軟體、可以確認受光波形並進行輕鬆設定的HG-T系列USB的通信模組。USB通信用工具軟體可從本公司的網站免費下載。
※1:連接數位位移感測器用通訊裝置時,針對1台主機,最多可以連接14台子機。
※2:取決於所使用的PC環境。

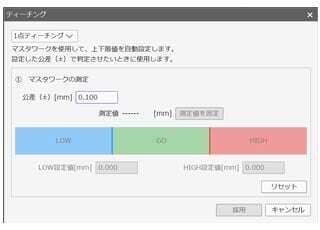

USB通信用工具軟體
HG-T Configuration Tool
關於「HG-T Configuration Tool」、請點擊以下連結瞭解詳情。
>>軟體介紹
------------------------------ Tab2 showing ------------------------------
用途

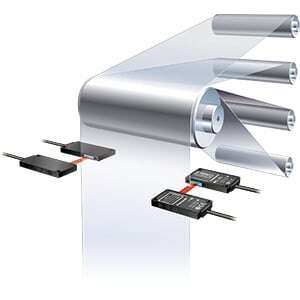

鋰離子電池捲繞機的蛇行檢測使用側視附件(另售)後,可以接近於卷芯位置進行安裝,因此有助於提高蛇行精度。

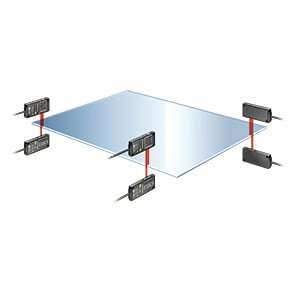

玻璃基板的定位通過使用判定基準功能,即使是透明檢測物也可實現穩定測量。

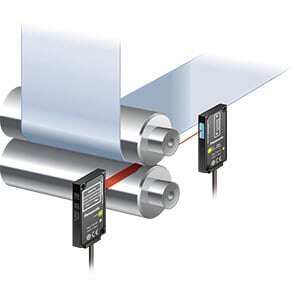

檢測滾軸的間隙測量滾軸的間隙,使工件品質保持穩定。小型感測頭也可輕松安裝。

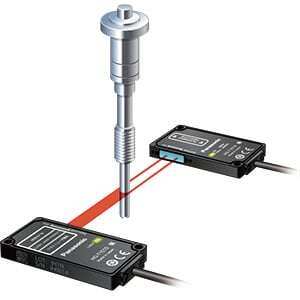

測量軸徑測量軸徑。透過採用獨特的感測頭結構和運演算法,不易受金屬2次反射影響,穩定檢測。

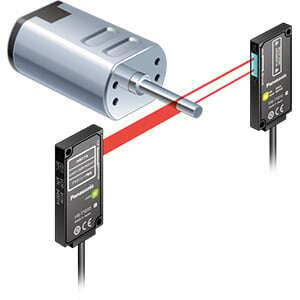

測量馬達軸的偏心使用中心位置檢測模式,通過測量軸中心位置,實現偏心測量。
------------------------------ Tab3 showing ------------------------------
種類
感測頭

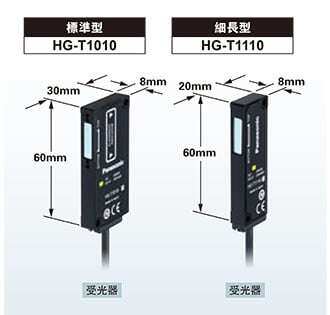

標準型
投光器:8×30×60mm、受光器:8×30×60mm
細長型
投光器:8×30×60mm、受光器:8×20×60mm
種類 | 測量寬度 | 設置距離 | 重複精度 (註1) | 雷射等級 | 型號名稱 | |
---|---|---|---|---|---|---|
測定寬度 10mm | 標準 型 | 10mm | 0~500mm (註3) | 1μm [設置距離 20mm時] 2.5μm [設置距離 100mm時] 5μm [設置距離 500mm時] | 1級 [IEC / EN / JIS / GB / KS / FDA (註2)] | HG-T1010 |
細長 型 | HG-T1110 |
(註1):位於設置距離的中央位置,一半遮光時,數字測量值偏差的P-P值。
(註2):依據FDA標稕的Laser Notice No.56的規定、除了以IEC 60825-1 Ed.3為準外、以FDA標準(FDA 21 CFR 1040.10及1040.11)為準。
(註3):安裝測視界附件 HG-TSV10時為0~100mm(代表値)。
感測頭連接電線
品名 | 形狀 | 型號名稱 | 電線長度 | 內容 |
---|---|---|---|---|
感測頭 連接電線 | CN-HT-C2 | 2m | 感測頭與控制器連接的電線。 感測頭側採用一對二電線、無投光器與受光器的區別。 | |
CN-HT-C5 | 5m | |||
CN-HT-C10 | 10m | |||
CN-HT-C20 | 20m |
控制器
品名 | 形狀 | 型式名 | 輸出 | 可連接的台數 | |
---|---|---|---|---|---|
主機 | 高功能 | HG-TC101 | NPN開路集電極 | 1台主機最多可連接15台子機 (註1) | |
HG-TC101-P | PNP開路集電極 | ||||
子機 | 高功能 | HG-TC111 | NPN開路集電極 | ||
HG-TC111-P | PNP開路集電極 | ||||
省配線 | HG-TC113 | - |
(註1):連接數位位移感測器用通訊裝置時、主機1台、子機最多可以連接14台。
USB通信模組
種類 | 形狀 | 型號 | 內容 |
---|---|---|---|
USB 通信模組 (註1) | SC-HG1-USB | USB通信用工具軟體HG-T Configuration Tool搭配使用、可以在電腦上確認HG-T系列的現狀値和設定的內容以及變更。 ※USB通信用工具軟體HG-T Configuration Tool可從官網免費下載。 ・通信規格:USB2.0 Full Speed(註2) ・通信協議:本公司專用協議 ・USB埠:USB Mini B(1個埠) ・連接台數 控制器:1台SC-HG1-USB最大15台(主機1台、子機14台) |
(註1):USB的通信模組、請勿使用本公司的接觸式數位位移感測器HG-S系列。
(註2):取決於所使用的PC環境。
數位位移感測器用通信模組
關於數位位移感測器用通信模組、請到各模組產品頁面中確認詳情。
>>對應CC-Link IE Field / CC-Link 通信模組(對應CC-Link IE Field / CC-Link)
>>數位位移感測器用通信模組 SC-HG1(對應EtherCAT / RS-485)
末端檔板
品名 | 形狀 | 型號 | 輸出 |
---|---|---|---|
末端檔板 | MS-DIN-E | 連接控制機器及數位位移感測器用通信模組時,請務必使用。 |
系統構成

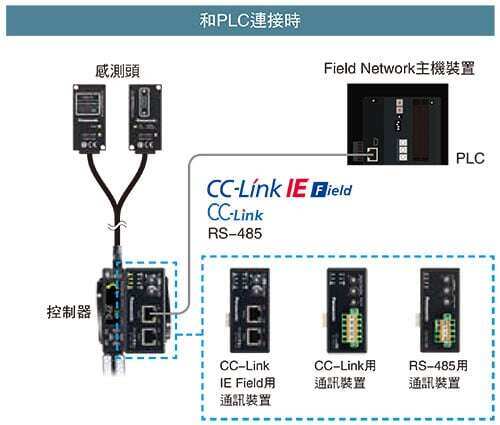

備有適用CC-Link、CC-Link IE Field等Field Network的通訊裝置系列, 可與生產系統連接,對應IoT。
※對應USB的通信模組無法和對應RS-485的通信模組無法同時使用。
※用USB連接對應RS-485的通信模組時,請另行準備USB2.0和RS-485的轉接頭。
------------------------------ Tab4 showing ------------------------------
選配
品名 | 形狀 | 型號名稱 | 輸出 |
---|---|---|---|
側視附件 | HG-TSV10 | 感測頭HG-T1010專用。 可以將光軸直角彎曲,實現自由的安裝。 M2(長4mm)帶墊圈螺絲2個。 ※安裝投・受光器時、需要2個。 ※請務必事先在實機上進行確認後方可使用。 |
------------------------------ Tab5 showing ------------------------------
規格
感測頭
種類 | 寬度10mm・標準型 | 寬度10mm・細長型 | |
---|---|---|---|
型號 | HG-T1010 | HG-T1110 | |
適合規制 | CE標誌(EMC指令、RoHS指令)、UKCA標誌(EMC規範、RoHS規範)、FDA規定 | ||
適用控制器 | HG-TC101(-P)、HG-TC111(-P)、HG-TC113 | ||
位置檢測方法 | CMOS方式 | ||
設置距離 | 0~500mm [安裝測視界附件 HG-TSV10時、0~100mm(代表値)] | ||
測量寬度 | 10mm | ||
光源 | 紅色半導體雷射 1級[IEC / EN / JIS / GB / KS / FDA(註2)] 最大輸出:0.3mW、發光峰值波長:655nm | ||
重複精度(註3) | 1μm(設置距離20mm時) 2.5μm(設置距離100mm時) 5μm(設置距離500mm時) | ||
直線性(註4) | ±0.12%F.S.(設置距離20mm時) ±0.28%F.S.(設置距離100mm時) | ||
最小檢測物體(註5) | ø0.5mm(設置距離500mm時) | ||
溫度特性(註6) | ±0.03%F.S./℃ | ||
動作指示燈 | 投光器 | 雷射放射指示燈(綠色) | |
受光器 | 光軸調整指示燈(橙色 / 綠色)、 判定輸出指示燈(橙色 / 綠色) | 判定輸出指示燈(橙色 / 綠色) | |
汙損度 | 2 | ||
使用標高 | 2,000m以下(註8) | ||
耐環境性能 | 保護構造 | IP67(IEC)(連接器部分除外) | |
使用環境溫度 | -10~+45℃(應無凝露與結冰)、儲存時:-20~+60℃ | ||
使用環境濕度 | 35~85%RH、儲存時:35~85%RH | ||
使用環境照度 | 白熾燈:受光面照度5,000ℓx以下(註7) | ||
絕緣電阻 | DC250V兆歐表下20MΩ以上(所有端子-外殼之間) | ||
耐振動 | 耐久10~55Hz 複振幅1.5mm XYZ各方向2小時 | ||
耐衝擊 | 耐久196m/s2 XYZ各方向3次 | ||
接地方式 | 電容接地 | ||
材質 | 外殼:鋁壓鑄、投・受光面:玻璃 | ||
電線 | 帶4芯圓形連接器盾構電線0.2m | ||
本體品質 | 投光器:約30g、受光器:約30g | 投光器:約30g、受光器:約25g |
(註1):各規格值是指與控制器HG-TC□相組合時基於數位測量值所得出的數值。
如未指定,則使用以下規格條件:
使用環境溫度=+20℃
控制器平均次數的設定值:16次
測量物體:不透明體刀的邊緣
設置距離:100mm
測量物體的位置條件:位於設置距離的中央位置,一半遮光。
(註2):依據FDA標準的Laser Notice No.56的規定、除了以IEC 60825-1 Ed.3為準外、以FDA標準(FDA 21 CFR 1040.10及1040.11)為準。
(註3):位於設置距離的中央位置,一半遮光時,數字測量值偏差的P-P值。
(註4):表示相對於數位測量值的理想直線的誤差。
(註5):位於設置距離500mm的中央位置遮光時。
(註6):位於設置距離100mm的中央位置、一半遮光時。
(註7):控制器的採樣週期設定為"標準採樣週期"時。
(註8):請勿在標高0m加壓壓力超過大氣壓的環境中進行使用或者保存。
控制器
種類 | 主機 | 子機 | ||
---|---|---|---|---|
高功能型 | 高功能型 | 省配線型 | ||
型號 | NPN輸出 | HG-TC101 | HG-TC111 | HG-TC113 |
PNP輸出 | HG-TC101-P | HG-TC111-P | ||
適合規制 | CE標誌(EMC指令、RoHS指令)、UKCA標誌(EMC規範、RoHS規範) | |||
配套的感測器頭部 | HG-T1010、HG-T1110 | |||
控制器最大連接台數 | 1台主機最多可連接15台子機(註2) | |||
電源電壓 | 包括24V DC±10% 波紋0.5V(P-P) | |||
消耗電流(註3) | 100mA以下(連接感測器頭部時) | |||
模擬輸出 (切換式) (註4) | 模擬 電壓輸出 | • 電壓輸出範圍:1~5V/F.S.(初始值) • 直線性:±0.05%F.S. • 警報時輸出:5.2V • 輸出阻抗:100Ω MAX. | - | |
模擬 電流輸出 | • 電流輸出範圍:4~20mA/F.S.(初始值) • 直線性:±0.25%F.S. • 警報時輸出:0mA • 負載阻抗:250Ω MAX. | |||
控制輸出 (輸出1、輸出2、輸出3) | <NPN輸出型> NPN開路集電極 • 最大輸入電流:50mA(註5) • 施加電壓:30V DC以下(輸出-0V間) • 漏電流:1.5V以下(輸入電流:50mA下) • 漏電流:0.1mA以下 <PNP輸出型> PNP開路集電極 • 最大流出電流:50mA(註5) • 施加電壓:30V DC以下(輸出-+V間) • 殘留電壓:1.5V以下(輸出電流:50mA下) • 漏電流:0.1mA以下 | - | ||
短路保護 | 配備(自動復位式) | |||
判定出力 | N.O. / N.C. 切換式 | |||
警報輸出 | 警報時開路 | |||
外部輸出切換 | 可將輸出1/2/3切換為3值、2值、邏輯、邏輯2 | - | ||

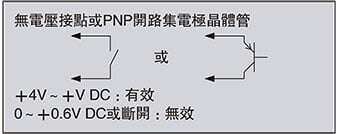

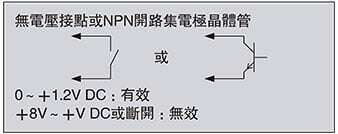

外部輸入 (輸入1、輸入2、輸入3) | <NPN輸出型> NPN無接點輸入 開路集電極 • 輸入條件 無效:+8V~+V DC或者開放 有效:0~+1.2V DC • 輸入阻抗:約10kΩ <PNP輸出型> PNP無接點輸入 開路集電極 • 輸入條件 無效:0~+0.6V DC或者開放 有效:+4V~+V DC • 輸入阻抗:約10kΩ | - | ||
輸入時間 | • 觸發輸入:2ms以上(ON) • 雷射停止投光輸入、預置輸入、復位輸入、Bank輸入A/B(註6):20ms以上(ON) | |||
外部輸入切換 | 可將輸入1/2/3切換為預置/復位/觸發動作、預置/觸發/雷射停止投光、 Bank輸入A/Bank輸入B/預置、Bank A/Bank B/復位、Bank A/Bank B/觸發 | - | ||
採樣週期 | 1ms(標準採樣) / 0.5ms(高速採樣) | |||
平均次數(回應時間)(註6) | 1次(2ms)、2次(3ms)、4次(5ms)、8次(9ms)、16次(17ms)、32次(33ms)、64次(65ms)、128次(129ms)、256次(257ms)、512次(513ms)、1,024次(1,025ms) 切換式 | |||
顯示解析度 | 1μm | |||
顯示範圍 | -199.999~199.999mm | |||
防止干擾功能 | 配備(註7) | - | ||
汙損程度 | 2 | |||
使用標高 | 2,000m以下(註8) | |||
耐 環 境 性 | 保護構造 | IP40(IEC) | ||
使用環境溫度 | -10~+50℃(應無凝露)(註5)、保存時:-20~+60℃ | |||
使用環境濕度 | 35~85%RH、保存時:35~85%RH | |||
耐電壓 | AC1,000V 1分鐘(整個充電部分-外殼之間) | |||
絕緣電阻 | DC250V兆歐表下20MΩ以上(整個充電部分-外殼之間) | |||
耐振動 | 耐久10~150Hz 複振幅0.75mm(10~58Hz) 加速度49m/s2(58~150Hz) XYZ各方向2小時 | |||
耐衝擊 | 98m/s2(約10G) XYZ各方向5次 | |||
材質 | 外殼部分:聚碳酸酯、蓋板:聚碳酸酯、開關:聚碳酸酯 | |||
電線 | 0.2mm2 2芯(茶、藍導線)/ 0.15mm2 7芯複合線纜2m | 0.15mm2 7芯複合線纜2m | - | |
重量 | 約140g | 約140g | 約60g |
(註1):如為指定測試條件、則使用電源電壓=+24V DC、使用環境溫度=+20℃的測量條件。
(註2):與數位位移用通信模組連接時,一台主機最多可以連接14台子機。
(註3):消耗電流中不包含模擬電流輸出。
(註4):以直線性的電流輸出時:F.S.=16mA、電壓輸出時:F.S.=4V的測量條件。
(註5):主機與子機連接時、根據子機的連接台數不同、控制輸出的最大流入、流出電流及使用環境溫度如下表所示有所不同。
子機連接台數 | 控制輸出的 最大流入/流出電流 | 使用環境溫度 | |
---|---|---|---|
與數位位移感測器用 通信模組連接時 | |||
1~7台 | 1~6台 | 20mA | -10~+45℃ |
8~15台 | 7~14台 | 10mA |
(註6):平均次數(反應時間)是將採樣週期設定為1ms(標準取樣)時得出的數值。將採樣週期設定為0.5ms(高速取樣)時,反應時間會有所不同。
(註7):它在每4個連接的控制器之間工作。
(註8):請勿在在標高0m的大氣壓以上加壓的環境中使用和保存。
HG-T系列・自我監控功能一欄
狀態 | 狀態 | 對策方法 | 錯誤代碼 (註1) | 警報 (註1) |
---|---|---|---|---|
通知 | 感測頭未連接 | 確認狀態 | E200 | — |
連接感測頭不適合 | 確認狀態 | E230 | — | |
連接台數檢查錯誤 | 確認狀態 | E160 (僅主機) | — | |
NPN/PNP輸出型並存錯誤 | 確認狀態 | E100 (僅主機) | — | |
運算台數錯誤 | 確認狀態 | E110 (僅主機) | — | |
複製執行錯誤(子機異常) | 確認狀態 | E170 (僅主機) | — | |
檢測能力極限(獲取邊緣)(註2) | 檢測物體確認 | — | 測量警報1 | |
因干擾光等的影響、而導致入光量過多(註2) | 確認狀態 | — | 測量警報1 | |
因檢測面髒汙或光軸偏移等而導致入光量過低 | 確認檢測物體 | — | 測量警報2 | |
設定的測量方向與檢測物體的插入方向不同 | 確認狀態/確認檢測物體 | — | 測量警報2 | |
注意 | 超出控制器累計執行時間 (87,600小時) | 更換控制器 | — | — |
超出檢測頭累計執行時間 (87,600小時) | 更換感測器 | — | — | |
超出控制器記憶體保存次數 (100萬次) | 更換控制器 | — | — | |
超出檢測頭記憶體保存次數 (僅受光器、100萬次) | 更換感測器 | — | — | |
異常 | 控制器儲存功能損壞 | 更換控制器 | E600 | — |
E610 | ||||
E620 | ||||
感測頭存儲功能損壞 | 更換感測器 | E630(僅受光器)、 E640(僅投光器) | — | |
輸出部分短路錯誤 | 確認狀態/更換 | E700 | — | |
檢測電路損壞 | 更換感測頭 | E240 | — | |
系統異常 | 更換控制器 | E900 | — | |
E910 | ||||
E911 | ||||
E912 | ||||
E920 |
(註1):錯誤代碼與警報在控制器HG-TCHG-TC□中顯示。
(註2):在「警報時狀態選擇(ALM.CND)」中選擇「保持上次值(HOLD)」時、不會進行通知。
數位位移感測器用通信模組
種類 | USB通信模組 | |
---|---|---|
型號 | SC-HG1-USB | |
適合規制 | CE標誌(EMC指令、RoHS指令)、UKCA標誌(EMC規範、RoHS規範) | |
使用控制器 | HG-TC□ | |
控制器最大連接台數 | 1台SC-HG1-USB上最多可連接15台(主機1台、子機14台) | |
電源電壓(註2) | 24V DC±10% 容許紋波P-P10%以下(電源電壓範圍內) | |
消耗電流 | 50mA以下 | |
通信規格 | USB2.0 Full Speed(註3) | |
通信協議 | 本公司專用協議 | |
USB埠 | USB Mini B(1個埠)(註4) | |
汙損度 | 2 | |
使用標高 | 2,000m以下(註5) | |
耐 環 境 性 | 保護構造 | IP40(IEC) |
使用環境溫度 | -10~+45℃(但是應無結冰和凝露)、保存時:-20~+60℃ | |
使用環境濕度 | 35~85%RH、保存時:35~85%RH | |
耐電壓 | AC1,000V 1分鐘 整個充電部分-外殼之間 | |
絕緣電阻 | DC250V兆歐表下20MΩ以上 | |
耐振動 | 耐久10~150Hz 複振幅0.75mm(10~58Hz) 最大加速度49m/s2(58~150Hz) XYZ各方向2小時 | |
耐衝擊 | 耐久98m/s2(約10G) XYZ各方向5次 | |
材質 | 本體外殼:聚碳酸酯 | |
重量 | 本體重量:約35g、包裝重量:約95g |
(註1):如未指定,則使用環境溫度=+20℃的測量條件。
(註2):由所連接的控制器和主機來供電。
(註3):取決於所使用的PC環境。
(註4):不附帶用於連接電腦的USB2.0線纜(Mini B)。
請另外準備USB2.0線纜(miniB)。
(註5):請勿在標高0m加壓壓力超過大氣壓的環境中進行使用或者保存。
關於其他的通信模組、請到各模組產品頁面中確認詳情。
>>對應CC-Link IE Field / CC-Link 通信模組
>>數位位移感測器用通信模組 SC-HG1
------------------------------ Tab6 showing ------------------------------
尺寸圖
- 單位mm

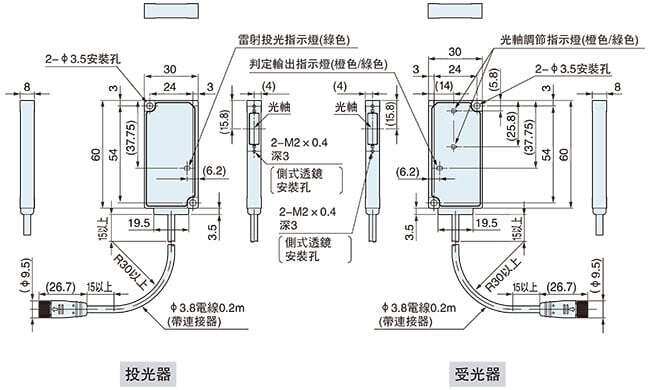

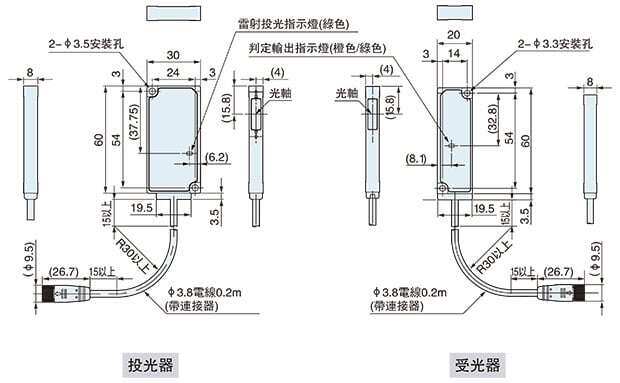

HG-T1010
感測頭(標準型)
HG-T1110
感測頭(細長型)
HG-TSV10
側視附件(另售)
帶2個M2(長度4mm)帶墊圈螺絲。
安裝圖
下圖為安裝至感測頭標準型HG-T1010時的情況。
無論哪個朝向均可安裝。
(註1):無法安裝感測頭細長型HG-T1110。(註2):請務必實現在實機上檢測確認後方可使用。

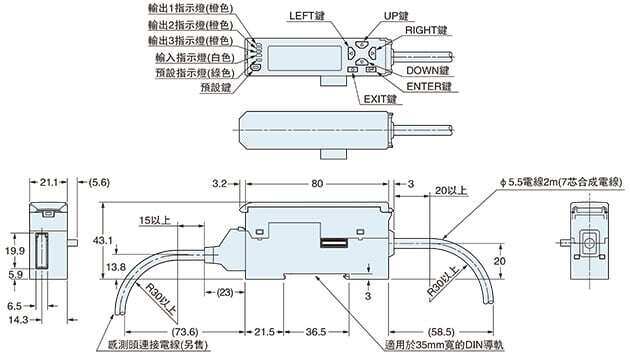

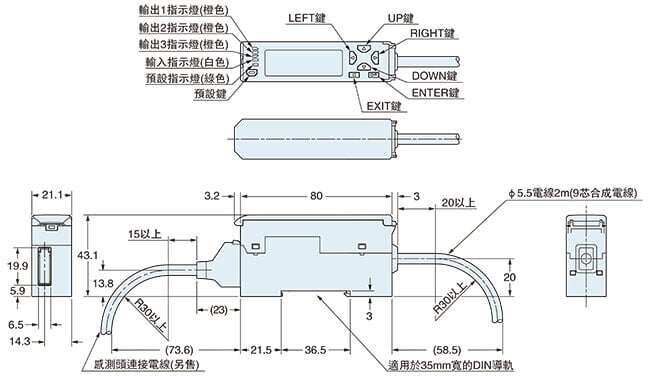

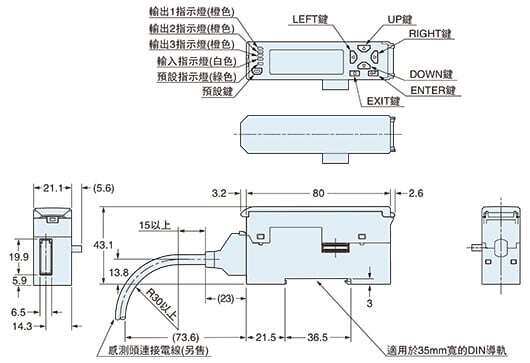

HG-TC101
HG-TC101-P
控制器(主機)
HG-TC111
HG-TC111-P
控制器(子機)
HG-TC113
控制器(子機)
CN-HT-C□
感測頭連接電線
型號 | A | B |
---|---|---|
CN-HT-C2 | 2,000 | 500 |
CN-HT-C5 | 5,000 | 500 |
CN-HT-C10 | 10,000 | 1,000 |
CN-HT-C20 | 20,00 | 1,000 |

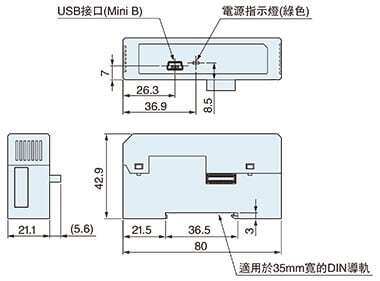

SC-HG1-USB
USB通信模組
通信模組
關於通信模組、請到各模組產品頁面中確認詳情。
>>CC-Link IE Field / CC-Link 通信模組 尺寸圖
>>數位位移感測器用通信模組 SC-HG1 尺寸圖

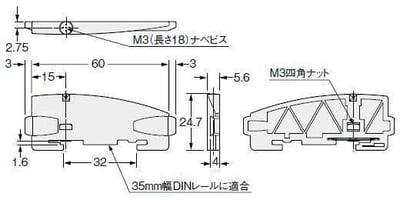

MS-DIN-E
固定夾(另售)
材質:聚碳酸酯
------------------------------ Tab7 showing ------------------------------
軟體
USB通信用工具軟體
HG-T Configuration Tool
通過並用“電腦設定軟體HG-T Configuration Tool”和“USB的通訊裝置SC-HG1-USB”,
可以在電腦上確認及變更HG-T系列的當前值或設定內容。
USB通信用工具軟體HG-T Configuration Tool可從本公司網站免費下載。
對應通信模組(註1)(註2)(註3) | SC-HG1-USB、SC-HG1-485 |
---|---|
對應OS(註4)(註5) | Microsoft Windows® 11(64bit) Microsoft Windows® 10(32bit / 64bit) |
必要記憶體容量 | 4GB以上(Windows® 11 64 bit) 2GB以上(Windows® 10 32 bit) 4GB以上(Windows® 10 64 bit) |
必要HDD容量 | 200MB以上 |
必要USB埠 | USB 2.0(SC-HG1-USB)、RS-485(SC-HG1-485) |
(註1):HG-T Configuration Tool Ver. 1.20以上的版本對應SC-HG1-485。
(註2):SC-HG1-USB和SC-HG1-485無法同時使用。
(註3):用USB連接SC-HG1-485時,請另行準備USB2.0和RS-485的轉接頭。
(註4):Microsoft和Windows是美國Microsoft Corporation在美國及其他國家的註冊商標。
(註5):Microsoft公司已經停止支持的OS的版本,不在OS對應版本內。
軟體下載
軟體可從網站下載。
※請點選以下網址輸入資訊後即可下載軟體
>>軟體下載
------------------------------ Tab8 showing ------------------------------
電路/連接

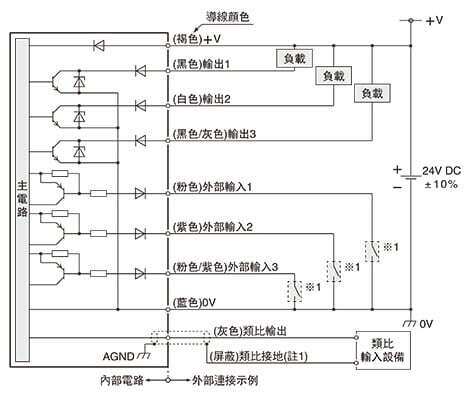

NPN輸出型
HG-TC101/主機

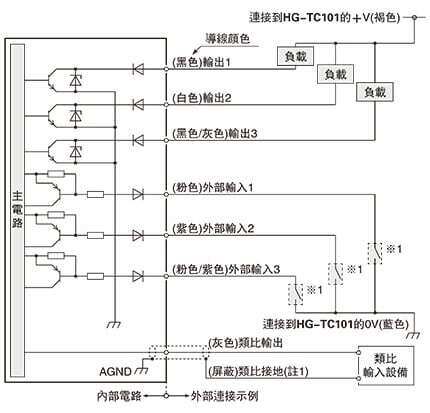

HG-TC111/子機
※ 1
(註1) :類比輸出請使用屏蔽線。

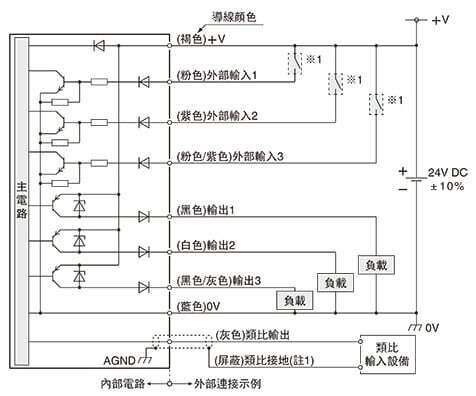

PNP輸出型
HG-TC101-P/主機

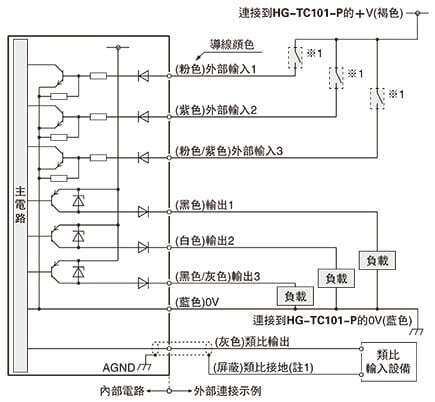

HG-TC111-P/子機
※ 1
(註1) :類比輸出請使用屏蔽線。
------------------------------ Tab9 showing ------------------------------
使用注意事項
- 網站所刊登的內容是為選型提供參考,如使用時請務必確認手冊說明書。
- 請勿將本產品作為人體保護用的檢測裝置使用。
- 若進行以人體保護為目的的檢測,請使用符合OSHA、ANSI及IEC等各國人體保護用相關法律及規格的產品。
- 依據FDA標準的Laser Notice No.56的規定,除了以IEC 60825-1 Ed.3為準外,以FDA標準(FDA 21 CFR 1040.10及1040.11)為準。
使用手冊的簡介
備有「HG-T系列使用手冊」。
可從網站下載。
雷射相關注意事項
- 本產品為IEC/EN/JIS/GB/KS標準及FDA標準※的1級雷射產品。該產品存在一定危險,危険ですので、請勿通過透鏡等觀察光學系統進行觀察。
- 本產品裝有警告標籤及FAD證明、識別標籤。請依據標籤內容妥善處理。
※依據FDA標準的Laser Notice No.56的規定、除了以IEC 60825-1 Ed.3為準外、以FDA標準(FDA 21 CFR 1040.10及1040.11)為準。
雷射產品的安全標準
- 為了預防雷射產品對使用者造成傷害,IEC、EN、JIS、GB、KS等規格和FDA標準分別制定了相應的規範。
IEC : IEC 60825-1:2014
EN : EN 60825-1:2014/A11:2021
JIS : JIS C 6802:2014
GB : GB 7247.1-2012
KS : KS C IEC 60825-1:2014
FDA : PART 1040.10、1040.11(Laser Notice No.56適用)
根據這些規範,雷射產品根據其危險性被分為不同等級,並針對每個等級制定了相應的安全防護措施。根據上述標準,HG-T系列被歸類為一級雷射產品。
等級劃分 | 概要 |
---|---|
等級1 | 在合理可預見的工作條件下安全的雷射器。 |
(註):如果發生意外故障,可能會產生危險的輻射,請務必注意安全。
關於雷射的安全措施
- 為了安全使用雷射產品,各種規格標準都規定了「雷射產品的安全標準」。在使用前,請務必確認其內容。
關於HG-S與HG-T的組合使用
關於HG-S控制器與HG-T控制器組合使用時、請參考以下頁面。
>>關於HG-S與HG-T的組合使用
[感測頭] 安裝
・請勿使感測頭的投/受光面附著水、油、指紋等會導致光線折射的痕跡,亦或是灰塵、雜物等會阻斷光線的物質。
・請避免讓太陽光等外部散亂光線直接進入感測頭受光部。對於精度要求較高的情況,請在檢測頭處安裝遮光板等後再開始使用。
・感測頭在投/受光面的反面均記載有序號。請務必組合使用同一序號的投光器和受光器。
- 安裝感測頭時,請使用M3螺絲(請另行準備),此時,請將緊固扭矩設為0.5N・m。
[控制器] 安裝
安裝方法
(1)將安裝部後部嵌入DIN導軌。
(2)在將安裝部後部壓向前方的同時,將安裝部前部嵌入DIN導軌。
拆卸方法
(1)手持本產品,將其向前推。
(2)提起前部,即可拆卸。
感測頭連接電線的安裝方法
安裝方法
(1)向控制器的感測頭連接電線用連接器,插入感測頭連接電線。
拆卸方法
(1)手持控制器本體,一邊按下感測頭連接電線連接器部的解鎖杆,一邊向前拉動即可拆下。
(註1):拆卸時不按下解鎖杆即拉動電線部,可能會造成電線斷線、連接 器損壞,敬請注意。
[控制器] 連接
・在主機上連接子機或進行拆卸時,請務必切斷電源後再進行操作。在電源ON的狀態下連接時,可能會導致控制器損壞。
・請將連接用插針連接器切實插入連接用插孔連接器的底部。未完全連接時,可能會導致控制器損壞。
・向主機連接子機時,請連接全為NPN輸出型或PNP輸出型的產品。無法連接不同輸出類型的產品。
・連接時,請務必安裝到DIN導軌上。此時,請在兩端安裝端板MS-DIN-E(另售)。
- 組合使用控制器HG-TC□與本公司接觸式數位測距感測器HG-S系列的控制器HG-SC□時,請務必使用2019年2月以後生產的新控制器HG-SC□。此外,靠近主機側請連接同一系列的子機,較遠側請連接不同系列的子機。
[通用] 配線
・本產品只有在感測頭HG-T□和控制器HG-TC□組合使用時才能滿足規格。如果採用和其它產品的組合方式,不僅不能滿足性能規格,還可能導致故障等。
・控制器的直流電源請務必使用經絕緣變壓器等絕緣後的設備。
・使用自動變壓器(自耦變壓器)等時,有時會因短路造成本體和電源損壞。請注意,如果安裝、接線錯誤,可能會因短路導致本體和電源損壞。
- 請務必在切斷電源的狀態下,進行控制器的配線作業或連接作業。
- 完成配線後,請在接通電源前確認配線狀態。
- 請勿將電線與高壓線或動力線並行配線或使用同一電線管。否則會由於感應而引起誤動作。
- 請確認電源電壓的變化不超出額定範圍。
- 如果電源由商用開關調節器提供,請確保電源機架接地端子(F.G.)接地。
- 請勿對電線的引出部分施加壓力,例如強行彎曲或拉伸等。
[共通] 其他
- 本公司產品是為在工業環境下使用而開發、製造的。
- 請勿在本產品規格範圍以外的條件下使用。否則會引起事故或故障。此外,還可能導致壽命顯著縮短。
- 請避免在接通電源時的過渡狀態下進行使用。
- 為確保性能,請在接通電源後,預熱30分鐘以上再開始使用。
- 本產品(控制器及感測頭受光器)採用EEPROM。EEPROM有使用壽命,設定次數不能超過100萬次。
- 請勿在室外使用。
- 請勿在水蒸氣、灰塵等較多的場所使用。
- 請注意不要接觸稀釋劑等有機溶液。
- 請注意不要接觸強酸或強鹼。
- 請注意不要接觸油或油脂。
- 不得在可燃性、爆炸性氣體的氛圍中使用。
- 在強電磁場中,性能可能無法令人滿意。
- 感測頭為防浸型,但連接器部分並未採用防塵、防水、耐腐蝕結構,因此不能在水中或者下雨的露天環境下測定。請注意使用環境。
- 本產品是精密機械設備。請勿對其施加衝擊,例如掉落等。否則會引起故障。
- 切勿對產品進行分解、修理、改造等。
