人機介面GT703

下載

  • 基本資訊

  • 種類

  • 選配

  • 規格

  • 尺寸圖

  • 軟體

  • PLC對應表

基本資訊

3.8型 以高畫質實現差異化！以操作性實現差異化！占絕對優勢的高畫質 480×192點 64階調

特點

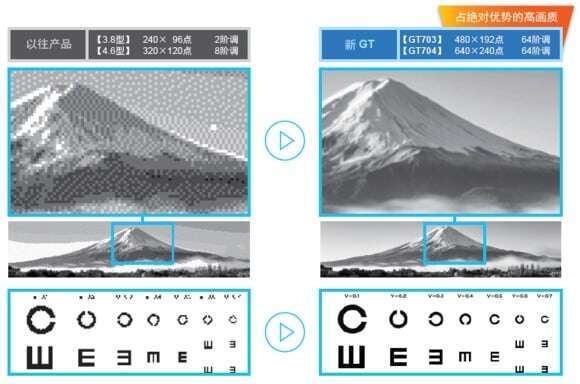

在小型顯示器中實現最高水準的圖像品質美化您的設備

解析度是舊機種的4倍。小尺寸，圖像品質高。

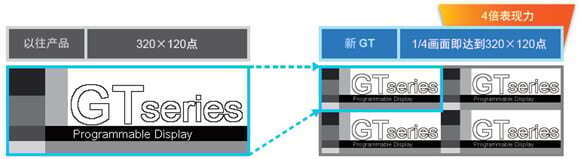

4倍表現力，易於使用。
消減顯示層別，提高使用者體驗。

以前只能分頁顯示的專案現在可以在1個畫面中表現。

通過Ethernet最多可連接64台PLC（本公司・其他公司）。

不僅可對應本公司的PLC、還支持三菱電機公司的MC協定、Modbus-TCP協定。
利用COM.埠（串聯）、最多可連接4個協定64台PLC。

pic06_TW

可經由Ethernet來編輯畫面。對應程式設計口。

配備有Ethernet埠，不僅可通過GTWIN Ver.3來傳輸畫面資料、更新固件，還可以越過可程式設計智慧操作面板，利用FPWIN Pro7/GR7來對本公司的PLC[FP系列]的程式進行編輯。

pic07_TW

可使用FTP(S)伺服器功能※輕鬆獲取SD記憶卡的資訊 。

※支援SSL/TLS。

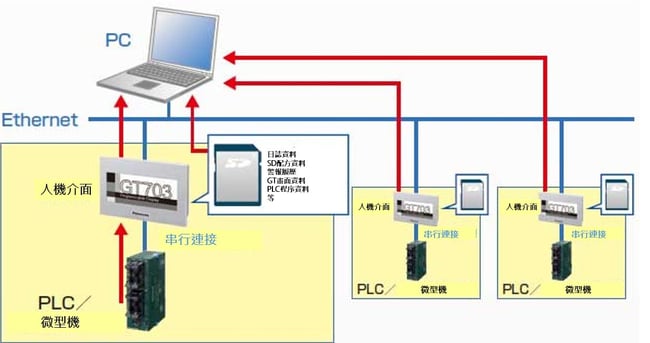

多台設備的資訊IoT化 可在1台上位PC上通過Ethernet收集SD存儲卡的資訊。

pic08_TW

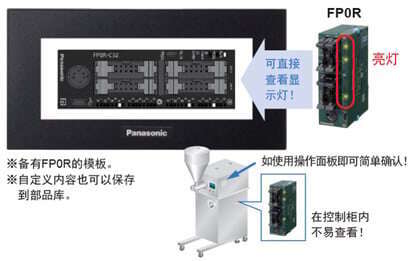

簡單確認PLC的接線和動作！

設備配套用的PLC有時候會安裝在不易被發現的位置，即便如此，仍可通過操作面板來查看PLC的輸入輸出狀態。 只要把登錄在GTWIN Ver.3裡的範本（部品庫）拖過來複製，即可簡單地確認接線情況和動作狀態。

※備有FP0R的範本。
※自訂內容也可以保存到部品庫。

利用設備監控功能，無需PC即可掌握PLC的狀況

無需PC（FPWIN Pro7/GR7），可直接通過操作面板來確認PLC的狀態。可通過系統功能表簡單瀏覽設備監控的畫面，無需另外製作。

※FP7屬於物件範圍外。

無需電池即可備份資料。

無需更換電池，因此可減少裝置的維護。另外，輕鬆節電，無需特意切斷裝置的電源。

項目無電池有電池
設備保持(註1)○○
日曆時鐘工作-○

(註1) :可顯示的PLC設備最多為24字。

種類

品名內容訂貨產品號
液晶電源通訊連接埠前面面板顏色SD卡記憶體卡槽
GT703M


純黑


銀色		TFT
黑白
LCD
(背光燈 : 白／粉／紅)		5V DCRS232C純黑○AIG703WMN1B5
RS422/RS485AIG703WMNMB5
RS232C銀色AIG703WMN1S5
RS422/RS485AIG703WMNMS5
24V DCRS232C純黑AIG703WMN1B2
RS422/RS485AIG703WMNMB2
RS232C銀色AIG703WMN1S2
RS422/RS485AIG703WMNMS2
GT703G


純黑


銀色		TFT
黑白
LCD
(背光燈 : 綠／橙／紅)		5V DCRS232C純黑○AIG703WGN1B5
RS422/RS485AIG703WGNMB5
RS232C銀色AIG703WGN1S5
RS422/RS485AIG703WGNMS5
24V DCRS232C純黑AIG703WGN1B2
RS422/RS485AIG703WGNMB2
RS232C銀色AIG703WGN1S2
RS422/RS485AIG703WGNMS2
品名螢幕尺寸訂貨產品號
Terminal GTWIN Ver.3
※1		日語版Terminal GTWIN CD-ROMAIGSGT7JP
英語版Terminal GTWIN CD-ROMAIGSGT7EN

※1)GT703/GT704/GT707以外以往的GT系列、不支援某些功能。

電線

※額定電源電壓5V DC型，PLC(CPU單位))的TOOL無法從埠電源供給。

通信方式連接電纜PLC
RS232C

AIGT8162


訂貨產品號 : AIGT8162
PLC連接電線(2m) 微型DIN5端子ー散線(3根)＋遮罩線
還備有AIGT8165(5m)  。		本公司FP系列
(FP7/FP0H/FP-XH除外) ※1
RS422/RS485

AIGT8175


訂貨產品號 : AIGT8175
PLC連接電線(5m) 微型DIN8端子ー散線(4根)＋遮罩線		三菱電機(株)製造 FX系列

※1連接FP7/FP0H/FP-XH系列，請使用市售的散線電線。

選配

GT02L/GT02/GT703用
前面保護片

10枚(另售)
訂貨產品號：AIG02800

GT02L/GT02/GT703用
防水墊圈

防水墊圈(交換用)10枚本體含1枚。
訂貨產品號：AIG02810

GT02L/GT02/GT03-E/GT12
GT703/GT704安裝金屬配件

安裝金屬配件5組（4個／組）
本體包裝中附帶1組。
訂貨產品號：AIG12830

維修用連接器

通信、電源用連接器5個裝
本體包裝中附帶1組。
訂貨產品號：AIGT084

時鐘電池

GT703／GT704用
訂貨產品號：AFPX-BATT

規格

項目GT703MGT703G
5V,
RS-232C		5V,
RS-422/
RS-485		24V,
RS-232C		24V,
RS-422/
RS-485		5V,
RS-232C		5V,
RS-422/
RS-485		24V,
RS-232C		24V,
RS-422/
RS-485
適合規制CE標誌(EMC指令、RoHS指令)(部分機型除外)、UKCA標誌(EMC標準、RoHS標準)(部分機型除外)
額定電源電壓5 V DC24 V DC5 V DC24 V DC
工作電壓範圍4.5 ～ 5.5 V DC21.6 ～ 26.4 V DC4.5 ～ 5.5 V DC21.6 ～ 26.4 V DC
消耗功率2W 以下(註1)2.4W 以下2W 以下(註1)2.4W 以下
使用環境溫度0 ～ +50 ℃
使用環境濕度20 ～ 85 %RH (+25℃下)、應無凝露
保護構造IP67(初始狀態下) 僅面板前面防塵、防水(控制櫃接觸面應使用防水墊圈)(註2)
本體品質約180 g
顯示部分顯示元件TFT黑白LCD
點數480(W)×192(H)點
顯示色2色(黒／白、64階調)
有效顯示尺寸88.5(W)×35.4(H)mm
背光燈GT703M：3色LED(白／粉／紅)
GT703G：3色LED(綠／橙／紅)
可登錄的畫面數(註3)250
SD存儲卡插槽配備
記憶體備份無需電池
程式設計口USB Mini-B

註1 : PLC(CPU單位)的TOOL無法從埠電源供給。
註2 : 面板安裝時，關於前面部分的保護構造。但是，並非對客戶在所有環境下的使用做出保證。重新安裝的情況下，請更換防水墊圈。
註3 : 可登錄的畫面數因登錄內容而異。

尺寸圖

  • 單位mm

pic01



軟體介紹



下載軟體

軟體可以從網站下載。
※請點選以下網址輸入資訊後即可下載軟體

>>點擊此處下載軟體

PLC 對應表

公司名系列名機種GT02(L)・GT05・GT12・GT21・GT32(-E)
RS232C型RS422(RS485)
型※2
松下神視FP系列FP7◎○
FP-X◎○
FP-X0◎○
FPΣ◎○
FP-e◎○
FP0◎○
FP0R◎○
FP2◎○
FP2SH◎○
三菱電機※1FX系列FX0N○◎
FX1S○◎
FX1N○◎
FX1NC○◎
FX2N○◎
FX2NC○◎
FX3UC○◎
FX3U○◎
FX3G○◎
FX3GC ◎
Q系列Q00CPU◎
Q01CPU◎
Q00JCPU○
Q00HCPU○
Q00UJCPU◎
Q26UDHCPU○○
Q25HCPU◎
Q12HCPU◎
Q06HCPU◎
Q02HCPU◎
Q02CPU◎
A系列A1N○
A2N○
A3N○
A1S○
A1SJ○
A2SH○
A1SH○
A2CCPU24◎
L系列L26CPU-BT○○
L02SCPU◎○
歐姆龍※1C系列C200H○
C200HS◎
C500○
C500F○
C1000H○
C2000○
C2000H○
C1000HF○
C20H◎
C28H◎
C40H◎
C120○
C120F○
CQM1-CPU42◎
SRM1-C02◎
CPM2A◎
CPM1-20CDR-A○
CQM1H-CPU21◎
CPM2C◎
CPM2B◎
α系列C200HE-CPU32(-Z)○
C200HG-CPU33(-Z)○
C200HG-CPU53(-Z)○
C200HX-CPU34(-Z)○
C200HX-CPU54(-Z)○
C200HE-CPU42(-Z)◎
C200HG-CPU43(-Z)◎
C200HG-CPU63(-Z)◎
C200HX-CPU44(-Z)◎
C200HX-CPU64(-Z)◎
C200HX-CPU65-Z◎
C200HX-CPU85-Z◎
CV系列CV500◎
CV1000◎
CVM1◎
CS1系列CS1H-CPU67◎
CS1H-CPU66◎
CS1H-CPU65◎
CS1H-CPU64◎
CS1H-CPU63◎
CS1G-CPU45◎
CS1G-CPU44◎
CS1G-CPU43◎
CS1G-CPU42◎
CJ系列CJ1H◎
CJ1M◎
CJ1G◎
CJ2H◎
CJ2M◎
CP1系列CP1H○
CP1L○
CP1E◎※4○
東芝電機※1TC mini系列 ◎
配備RS232埠的機種		◎
配備RS485埠的機種
橫河電機※1FA-M3系列F3SP59-7S◎
F3SP58-6S◎
F3SP58-6H◎
F3SP53-4S◎
F3SP53-4H◎
F3SP38-6S◎
F3SP38-6N◎
F3SP35-5N◎
F3SP28-3S◎
F3SP28-3N◎
F3SP25-2N◎
F3SP21-0N◎
基恩斯※1KV Nano系列 ◎
KV系列KV-10/16/24/40◎
KV700◎○
KV1000◎○
KV3000◎○
KV5000○○
日立產機※1EH-150 EHV系列EHV-CPU128◎◎
EHV-CPU64◎◎
EHV-CPU32◎◎
EHV-CPU16◎◎
EH150系列EH-CPU104A◎◎
EH-CPU208A◎◎
EH-CPU316A◎◎
EH-CPU516◎◎
EH-CPU548◎◎
MICRO-EH系列10點
14點◎
20點◎
23點◎◎
28點◎◎
40點◎
64點◎
Web控制器10點◎
23點◎◎
Rockwell Automation
(ALLEN-BRADLEY)
※1
DF協定支援機種		MicroLogix系列MicroLogix500◎
MicroLogix1000◎
MicroLogix1100◎
SLC 500系列SLC 5/03◎
SLC 5/04◎
西門子※1S7-200系列CPU222○◎
CPU216○◎
CPU215○◎
CPU214○◎
CPU212○◎
LG※1MASTER-K系列80S◎
200S◎
300S○
1000S○
Modbus※1RTU協議對應機種※3◎◎
通用系列本公司專用協議※3◎◎

以上為截止至2017年7月的資訊。

※1使用非松下SUNX FP系列的PLC時，可能會對使用設備的種類及位址有所限制。詳細內容請參照使用手冊。

※2使用RS485時，可能會由於通訊對方機器中設定了發送/接收定時而無法實施通訊。

※3由於不能命令通訊對方對機器進行特別設定，因此您在使用時必須以機器實體進行確認能否進行通訊。

※4為配備RS232C埠的機種。

◎ ： 可直接連接到PLC中的CPU模組上。
○ ： 通過通訊模組或信號變換電纜等可進行連接。
(如：三菱Q系列中，需使用計算器連結模組 QJ71C24N 或 QJ71C24 N-R2。)
× ： 無法連接。
空白 ： 無評價。

可使用的設備和位址等詳細內容可參考「GT series Connection with other companies' PLCs Manual」
※手冊仲介紹本公司的可程式設計智慧操作面板和PLC的連接方法。

>>點擊進入手冊下載頁面
