수주 종료 정보
사양
| 종류 | 100kPa 타입 | 1MPa 타입 | 2MPa 타입 | 10MPa 타입 | 50MPa 타입 | |
|---|---|---|---|---|---|---|
| 형식명 | PLX-D1L | PLX-1L | PLX-2L | PLX-10L | PLX-50L | |
| 압력 종류 | 게이지 압력 | |||||
| 정격 및 설정 압력 범위 | 0~100kPa | 0~1MPa | 0~2MPa | 0~10MPa | 0~50MPa | |
| 내압력 | 200kPa | 2MPa | 4MPa | 15MPa | 75MPa | |
| 적용 유체 | SUS302, SUS304를 부식시키지 않는 기체 및 액체 | |||||
| 전원 전압 | 12~35V DC(리플 포함) | |||||
| 소비 전류 | 4~20mA(아날로그 출력 전류입니다) | |||||
| 출력 | 2선식 아날로그 전류 출력 ・출력 전류: 4~20mA(정격 압력 범위에서) ・제로점: 4mA±0.4mA 이내(사용 주위 온도=+25℃에서) ・스팬: 16mA±0.32mA 이내(사용 주위 온도=+25℃에서) ・정밀도: ±1%F.S. 이내(리니어리티, 응차 포함) ・부하 저항: (주2) | |||||
| 응답 주파수 | 1kHz 이상 | |||||
| 내 환 경 성 | 보호 구조 | IP40(IEC) | IP66(IEC), 내수형(JIS) | |||
| 사용 주위 온도 | -15~+100℃, 보관 시: -15~+100℃ | |||||
| 사용 주위 습도 | 35~85%RH, 보관 시: 35~85%RH | |||||
| 내전압 | AC300V 1분간 충전부 일괄 · 케이스 간 | |||||
| 절연 저항 | DC50V 메가에서 100MΩ 이상 충전부 일괄 · 케이스 간 | |||||
| 내진동 | 내구 20~2,000Hz 20G에서 XYZ 각 방향 0.5시간 | |||||
| 내충격 | 내구 500m/s2(약 50G) XYZ 각 방향 10회 | |||||
| 온도 특성 | 제로점: ±1%F.S. 이내(0~+50℃), ±3%F.S. 이내(-15~+70℃), ±5%F.S. 이내(-15~+100℃) 스팬: ±1%F.S. 이내(0~+50℃), ±3%F.S. 이내(-15~+70℃), ±5%F.S. 이내(-15~+100℃) | |||||
| 압력 포트 | R(PT) 1/4 수나사 | |||||
| 재질 | 압력 포트: SUS302, 본체 케이스: SUS310(PLX-10L 및 PLX-50L은 SUS304), 다이어프램: SUS304 | |||||
| 케이블 | 0.22mm2 2심 실드 케이블 2m 부속 | |||||
| 케이블 연장 | 0.22mm2 이상 실드 케이블로 전체 길이 100m까지 연장 가능 | |||||
| 질량 | 본체 질량: 약 200g | |||||
| 부속품 | 압력 포트 보호 캡: 1개 | |||||
(주1) : 지정하지 않은 측정 조건은 사용 주위 온도=+20℃입니다.

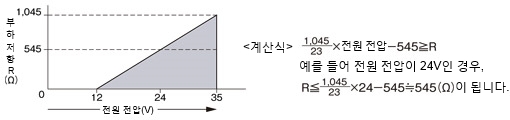

(주2) : ＋V - 출력 간에 가하는 전압이 12~35V이 되도록 전원 전압 및 부하 저항을 설정해 주십시오. 이 경우 부하 저항은 아래 그림의 범위 내로 설정해 주십시오.
범위 밖의 값을 설정하면 전압 강하로 인해 +V - 출력 간에 가하는 전압이 정격 범위를 초과하게 되어 정상적인 동작을 할 수 없게 됩니다.

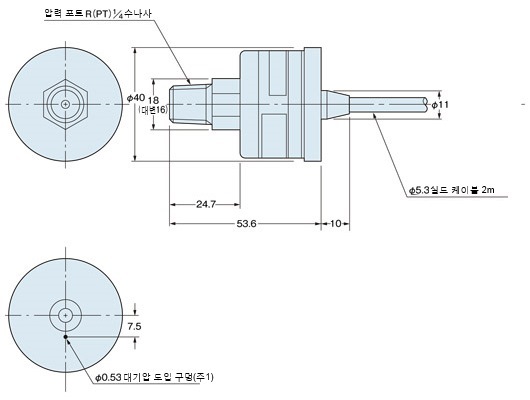

치수도
- 단위mm
PLX-□
센서
(주1) : 대기압 도입 구멍은 PLX-D1L에만 있습니다.
