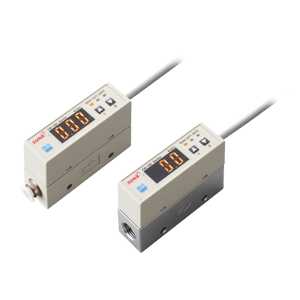

표시 일체형 기체용 디지털 유량 센서[기체용] FM-100(종료품)

다운로드

현재 이 제품과 관련된 다운로드할 수 있는 파일이 없습니다.

  • 수주 종료 정보

  • 사양

  • 치수도

수주 종료

종료 시기

2008년09월30일

이 제품은 수주를 종료했습니다.
대체 상품의 안내 및 종료 상품의 상세 내용은 아래를 참조하십시오.

수주 종료 정보

pic01

사양

종류φ4 원터치 타입Rc1/8
타입		Rc1/4
타입
형식명FM-
152-4		FM-
113-4		FM-
153-4		FM-
114-4		FM-
124-4		FM-
154-AR8		FM-
115-AR4
정격 유량 범위(주1)50～
500ml
/min.		100～
1,000ml
/min.		0.5～
5l
/min.		1～
10l
/min.		2～
20l
/min.		5～
50l
/min.		10～
100l
/min.
설정 분해능1ml/min.0.01 l/min.0.1 l/min.
정격 압력 범위-0.07~+0.7MPa
내압력1.0MPa
적용 유체청정 공기(JIS B 8392-1.1.2~5.6.2),
압축 공기(JIS B 8392-1.1.2~1.6.2),
질소 가스
전원 압력12~24V DC±10％  리플 P-P10% 이하
소비 전류60mA 이하
비교 출력
(비교 출력1,
비교 출력2)		NPN 트랜지스터 · 오픈 컬렉터
・최대 유입 전류: 50mA
・인가 전압: 30V DC(비교 출력 - +V 간)
・잔류 전압: 2.4V 이하(유입 전류 50mA에서)
 출력 모드윈도 콤퍼레이터 모드, 히스테리시스 모드,
출력 OFF 모드를 키 조작으로 선택
단락 보호장착
응차
(히스테리시스)		윈도 콤퍼레이터 모드: 1%F.S., 히스테리시스 모드: 가변
아날로그 전압 출력
(주3)		・출력 전압: 1~5V
・연결 부하 임피던스: 50kΩ 이상
반복 정밀도±1%F.S. 이하±3%F.S. 이하
(유량 50%F.S. 이하에서는 ±2%F.S. 이하)
직선성±5%F.S. 이하(0.1MPa, +25℃, 유량 범위 10~100%F.S.)
응답 시간50ms 이하
표시3 1/2 자리 주황색 LED 표시
보호 구조IP40(IEC)
사용 주위 온도0~+50℃(단, 결로가 없을 것),
보관 시: -10~+60℃
사용 주위 습도35~90%RH,
보관 시: 35~90%RH
사용 유체 온도0~+50℃
온도 특성±0.2%F.S./℃ 이내
(+25℃를 기준으로 +15~+35℃의 사용 주위 온도에서)
압력 특성-0.07~+0.7MPa에서 ±5%F.S. 이내(단, 0.1MPa 기준)
케이스 어스 방식플로팅플로팅(주2)
연결 구경φ4 원터치Rc1/8
암나사		Rc1/4
암나사
재질본체 케이스: ABS,
본체: 폴리아미드 수지(FM-154-AR8, FM-115-AR4는 알루미늄),
스위치부: 폴리에스테르,
표시부: 폴리에스테르,
설치 나사부: 황동, 센서 칩: 실리콘,
개스킷부: 불소 고무
리드선0.2mm2 5심 내유 캡타이어 케이블 1m 부속
케이블 연장0.3mm2 이상의 케이블로 전체 길이 100m(CE Marking 적합 시에는 10ｍ 미만)까지 연장 가능
질량본체 질량: 약 70g본체 질량: 약 90g본체 질량:
약 105g

(주1) : +20℃ 1기압(101kPa)에서의 체적 유량으로 환산한 유량입니다.
(주2) : 배리스터(제한 전압 약 40V)가 장착되어 있으므로 센서의 정격 전압 이상의 전압을 인가하지 마십시오.
(주3) :

아날로그 전압 출력

치수도

  • 단위mm

FM-1□-4

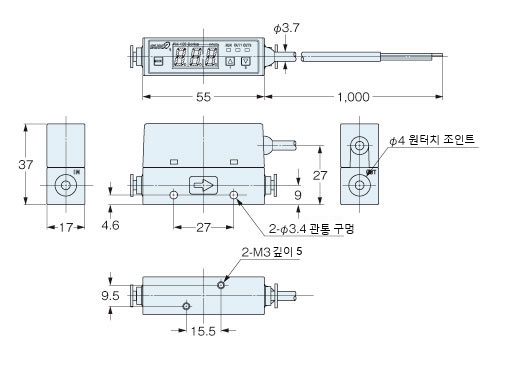

φ4 원터치 타입

FM-1□-4

FM-154-AR8
FM-115-AR4

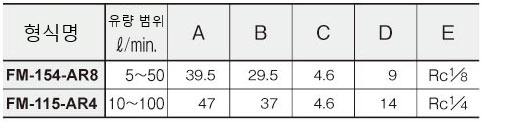

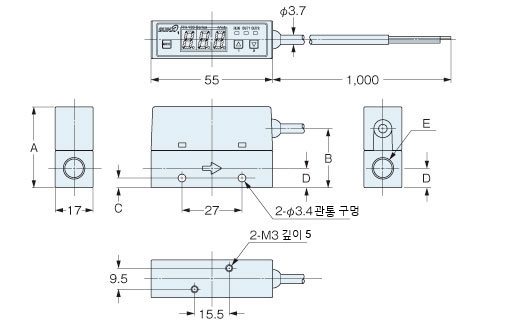

Rc1/8 타입, Rc1/4 타입

FM-154-AR8 FM-115-AR4

MS-FM1-1

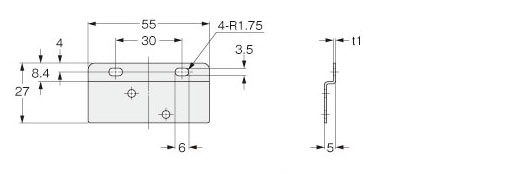

센서 설치 브래킷(별매)

MS-FM1-1[센서 설치 브래킷](별매)

M3(길이 6mm) 나사 4개 부속
