헤드 분리형 · 박형 2화면 디지털 압력 센서[기체용] DPS-400/DPH-100

주문 가이드

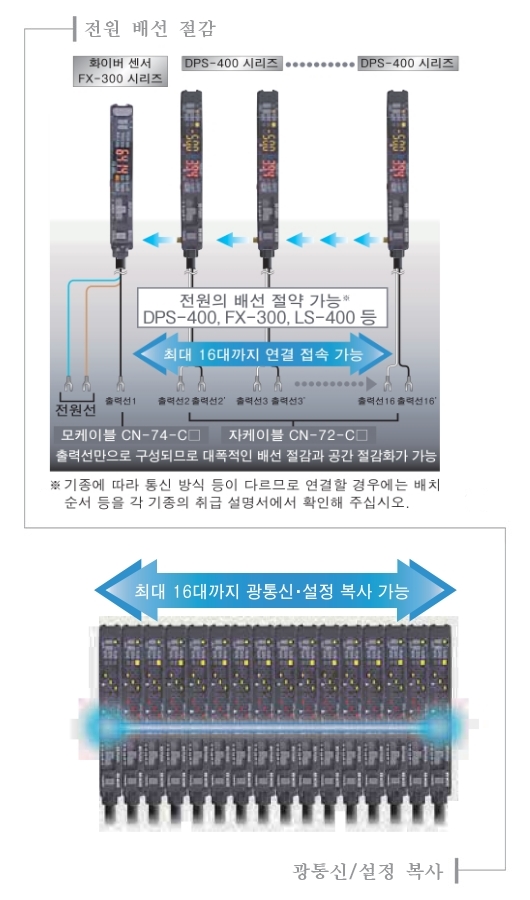

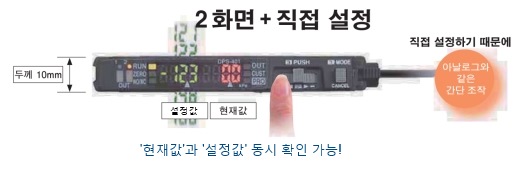

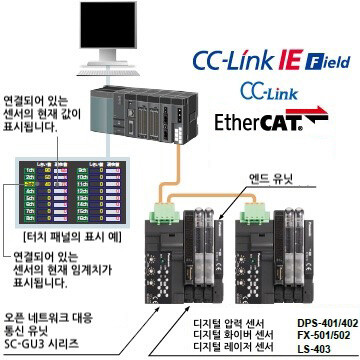

컨트롤러

원터치 케이블

원터치 케이블은 컨트롤러 본체에 부속되어 있지 않습니다. 반드시 별도로 원터치 케이블을 구입해 주십시오.

(주) : 2013년 3월 생산분부터 순차적으로 원터치 케이블의 재질이 UL 규격 적합품(난연 등급 VW-1)으로 변경됩니다.
  ・도체 공칭 단면적: 0.15mm²→0.2mm²
  ・시스 외경: ø3.0mm→ø3.3mm

연결 커넥터(e-CON) 권장품 안내

(주)3M 재팬 제조
적합 커넥터：37104-3101-000 FL

자세한 내용은 '3M™ 미니 클램프 커넥터 안내'를 참조하십시오.

엔드 플레이트

엔트 플레이트는 컨트롤러 본체에 부속되어 있지 않습니다. 연결 시에는 반드시 별도로 엔드 플레이트를 구입해 주십시오.

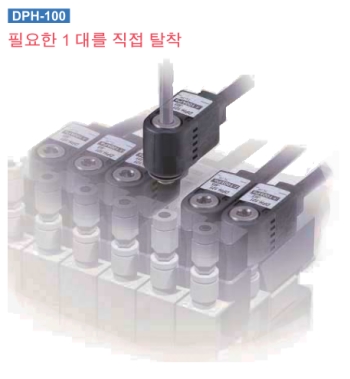

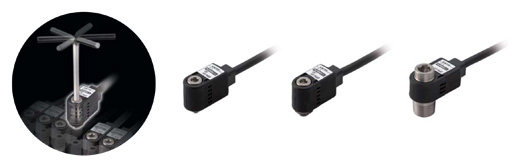

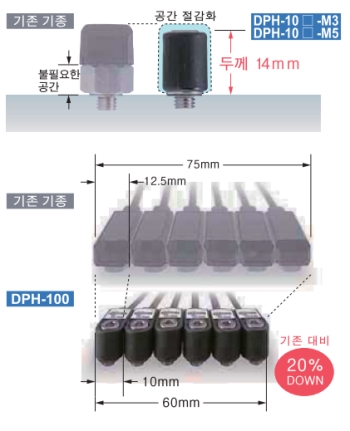

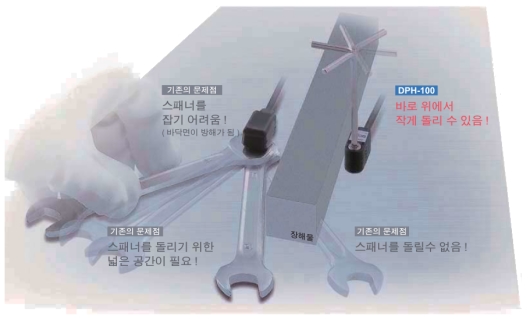

센서 헤드

케이블 길이 5m 타입

센서 헤드에 케이블 길이 5m 타입(표준 2m)이 준비되어 있습니다. 형식명 끝에 "-C5"를 붙여 주문해 주십시오.
(예) DPH-103-M5-R의 케이블 길이 5m 타입은 "DPH-103-M5-R-C5"

옵션

컨트롤러 설치 브래킷

MS-DIN-2

컨트롤러 보호 씰

FX-MB1

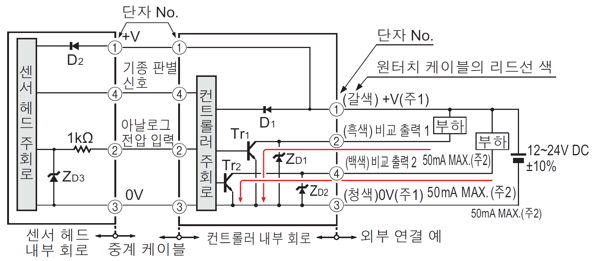

사양

컨트롤러

(주1) : 지정하지 않은 측정 조건은 사용 주위 온도=+20℃ 입니다.

(주2) : 조합 센서 헤드의 소비 전류는 제외했습니다.

(주3) : 컨트롤러를 5대 이상 연결한 경우에는 25mA입니다.

(주4) : 원터치 케이블(별매)의 케이블 길이 5m 타입을 사용한 경우입니다.

(주5) : 케이블은 본체에 부속되어 있지 않습니다. 반드시 원터치 케이블(별매)을 구입해 주십시오.
  모케이블(4심): CN-74-C1(케이블 길이 1m), CN-74-C2(케이블 길이 2m), CN-74-C5(케이블 길이 5m)
  자케이블(2심): CN-72-C1(케이블 길이 1m), CN-72-C2(케이블 길이 2m), CN-72-C5(케이블 길이 5m)

(주6) : 사양값은 컨트롤러의 값만 표시한 것입니다.

센서 헤드

(주1) : 지정하지 않은 측정 조건은 사용 주위 온도=+25℃입니다.

(주2) : 센서 헤드는 단품으로 사용할 수 있습니다.

(주3) : 형식명 끝에 "-R"이 붙는 기종은 내굴곡 케이블 타입입니다.

(주4) : 커넥터(e-CON)는 보수 부품으로 준비되어 있습니다. CN-EP2(5개 세트)

치수도

• 단위mm

DPS-401 DPS-402

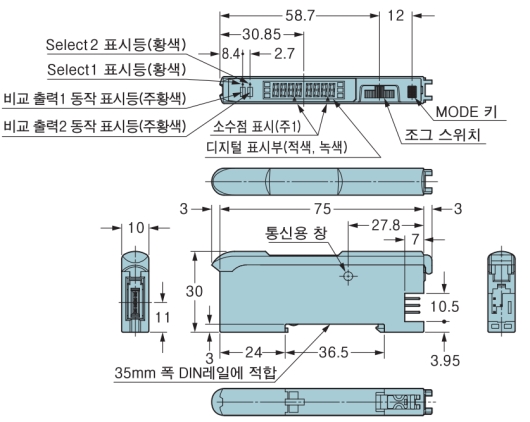

컨트롤러

(주1) : 압력값의 소수점입니다. 위 그림은 DPS-401(연성압 · 부압)의 경우입니다. DPS-402(정압)는 표시 위치 · 압력 단위가 다릅니다.

MS-DIN-E

엔드 플레이트(별매)

재질: 폴리카보네이트

CN-74-C1 CN-74-C2 CN-74-C5

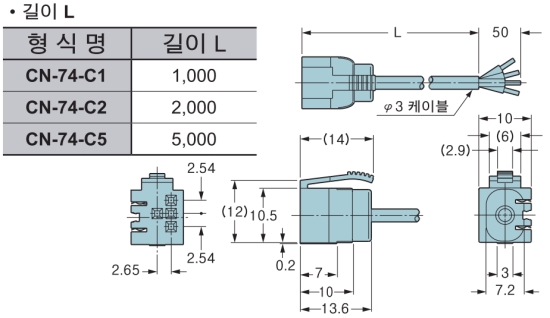

모케이블(별매)

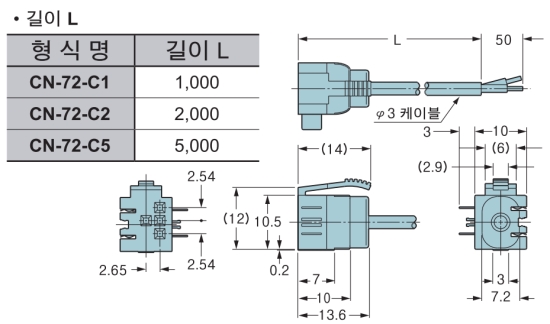

CN-72-C1 CN-72-C2 CN-72-C5

자케이블(별매)

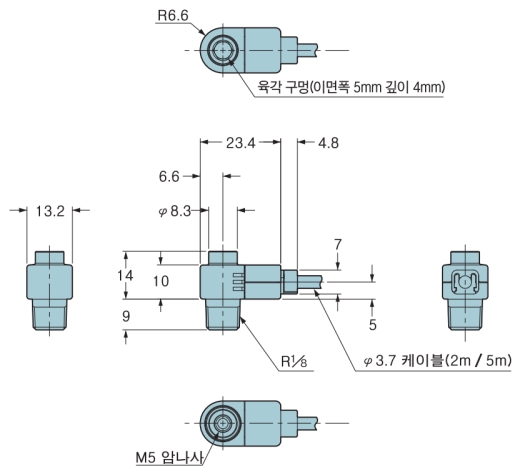

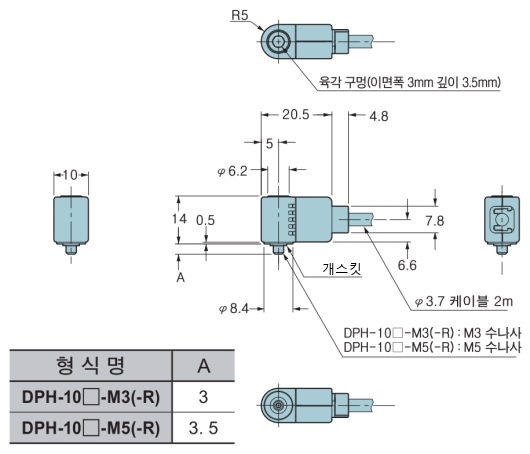

DPH-10□(-R)

센서 헤드

DPH-10□-M3(-R)　DPH-10□-M5(-R)

센서 헤드

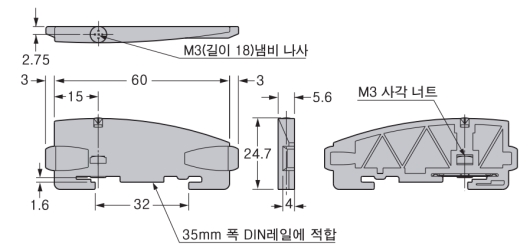

MS-DIN-2

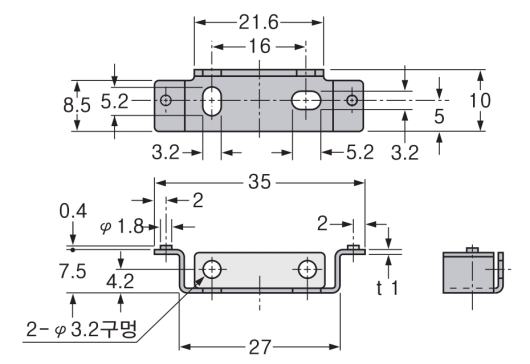

컨트롤러 설치 브래킷(별매)

재질: SPCC(유니크롬 도금)
