헤드 분리형 · 2화면 디지털 압력 센서[기체용] DPH-100/DPC-100

다운로드

기본 정보
주문 가이드
옵션
사양
치수도
회로 · 연결
사용상의 주의

기본 정보

일체 관통형! 육각 렌치로 센서 헤드 설치 가능

UL : RECOGNITION 인정

기술·자료·견적

문의하기

특징

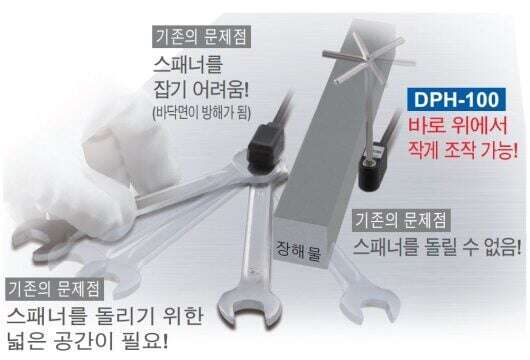

시공 상식을 파괴!

육각 렌치를 사용해 장해물을 피해 바로 위에서 신속하게 설치할 수 있습니다. 불필요한 시공 공간을 줄여 장치 소형화에 효과적입니다.

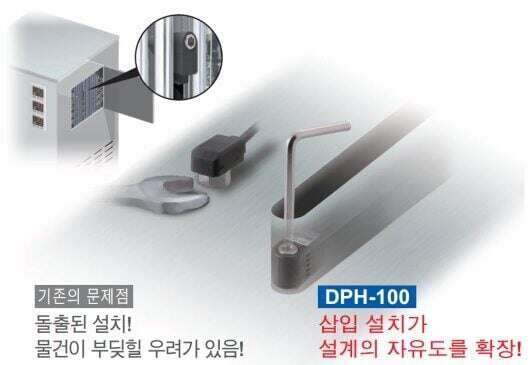

자유로운 설계! 센서 헤드 삽입 설치

바로 위에서 볼트를 돌리기 때문에 좁은 틈새에도 삽입할 수 있습니다. 또한, 편평하게 설치되므로 부딪혀 센서가 파손될 염려가 없습니다.

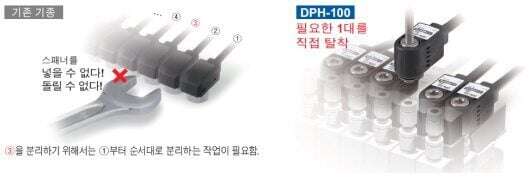

신속한 유지보수

유지보수 시에 분리해야 하는 센서 헤드만 바로 위에서 빼낼 수 있습니다.

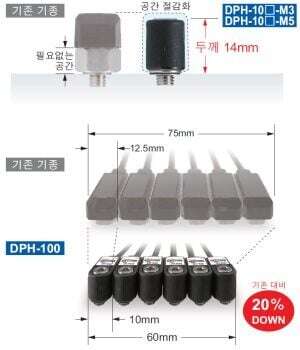

설치 공간 절약

데드 스페이스가 되는 너트부를 없애 설치 후 두께를 줄일 수 있어 공간을 절약할 수 있습니다.

압력 포트는 단단한 스테인리스로 제조

스테인리스로 되어 있어 잘 부러지지 않는 압력 포트를 3가지 타입 중에서 선택할 수 있습니다.

센서 헤드 단품으로도 사용 가능

센서 헤드에서 아날로그 전압 출력을 직접 가져올 수 있습니다.

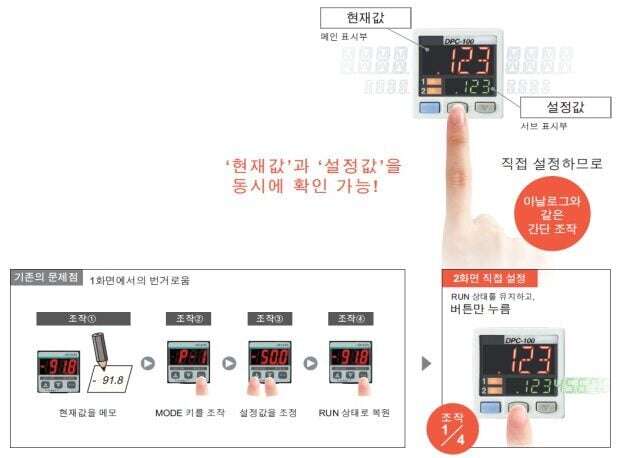

2화면+바로 설정

□30mm의 소형 사이즈에 2화면 탑재.
"현재값"과 "설정값"을 동시에 표시해 설정값을 바로 설정할 수 있습니다.

응답 시간 500μs

택트 타임을 절감해 생산성을 향상시킵니다.

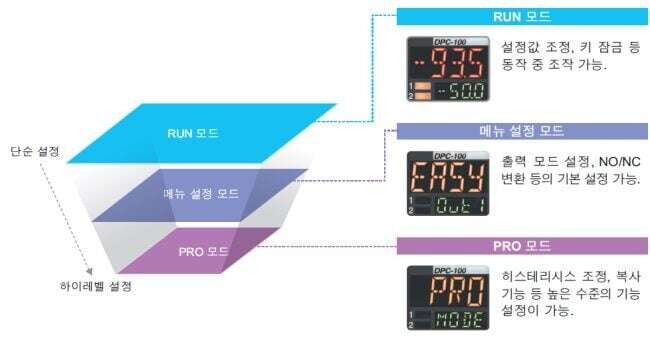

사용 빈도에 맞춘 3층 구조 컨트롤러 설정 조작 모드

통상적인 조작 설정은 "RUN 모드", 기본 설정은 "메뉴 모드", 높은 수준의 기능은 "PRO 모드"와 같이 설정 내용을 레벨에 따라 명확하게 구별했습니다. 알기 쉽고 간단하게 설정 조작을 할 수 있습니다.

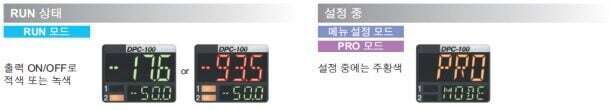

3색 표시로 컨트롤러 상태를 한 눈에 파악

RUN 상태에서는 출력 ON/OFF에 연동하여 메인 표시부가 녹색/적색으로 바뀌어 표시됩니다. 또한 설정 중에는 항상 주황색으로 표시되어 컨트롤러 상태를 한눈에 알 수 있습니다.

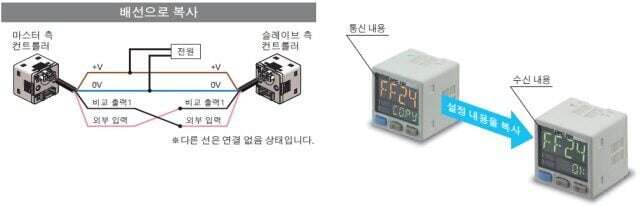

공수 · 인적 오류를 줄이는 복사 기능

마스터측 컨트롤러에 슬레이브측 컨트롤러를 1대씩 연결하면 마스터측 컨트롤러의 설정 내용을 데이터 통신을 통해 복사할 수 있습니다.
여러 개를 동일하게 설정하는 경우 설정 오류로 인한 트러블을 미연에 방지할 수 있으며, 장치 설계 변경 시에도 작업 지시서 변경이 적습니다.

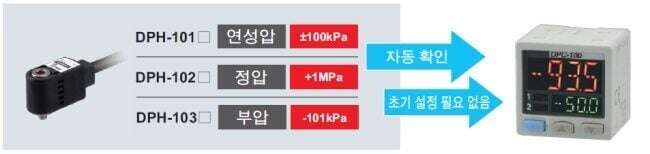

센서 헤드 자동 인식

정격 압력 범위가 다른 센서 헤드도 연결하기만 하면 컨트롤러가 자동으로 인식합니다. 컨트롤러에서 설정을 변환할 필요가 없습니다.

1기종에 다기능 탑재(DPC-100 오리지널 기능)

1기종으로 다양한 어플리케이션에 대응합니다.

독립 2출력과 3가지 출력 모드 장착

2개의 독립된 비교 출력이 장착되어 있어, 서로 다른 센싱 모드를 선택해 사용할 수 있습니다. 비교 출력이 2개이므로 1개를 경보 출력으로 사용할 수 있습니다. 또한 사용하지 않는 출력은 끌 수 있습니다.

오토 레퍼런스 / 리모트 제로점 조정 기능 탑재

장치의 원압이 변동된 경우, 외부 입력을 통해 비교 출력 판정 레벨을 원압이 변동된만큼 이동시켜 보정하는 오토 레퍼런스 기능과 표기값을 제로로 보정할 수 있는 리모트 제로점 조정 기능을 사용할 수 있습니다. 원압 변동이 심한 곳, 미세한 설정이 요구되는 곳에 사용하면 편리합니다.

응답 시간 변경 가능

응답 시간을 500μs부터 5,000ms까지 12단계로 변경할 수 있습니다. 급격한 압력 변화로 인한 채터링이나 오동작을 방지할 수 있습니다.

설정 내용을 한눈에 파악

DPC-100의 설정 내용을 디지털 코드로 알려줍니다. 수치로 간단하게 내용을 파악할 수 있어 전화를 통한 유지보수 대응에 편리합니다.

에너지 절감 설계! ECO 모드 장착

표시부의 휘도를 조절해 컨트롤러의 소비 전력을 약 30% 줄일 수 있습니다. 표시부를 끄면 최대 약 40%까지 줄일 수 있습니다.

표시 갱신 주기 변경 가능

디지털 표시의 표시 갱신 주기를 250ms, 500ms, 1,000ms의 3단계로 바꿀 수 있습니다. 표시 갱신 주기를 길게 잡으면 표시가 깜빡거리는 것을 줄일 수 있습니다.

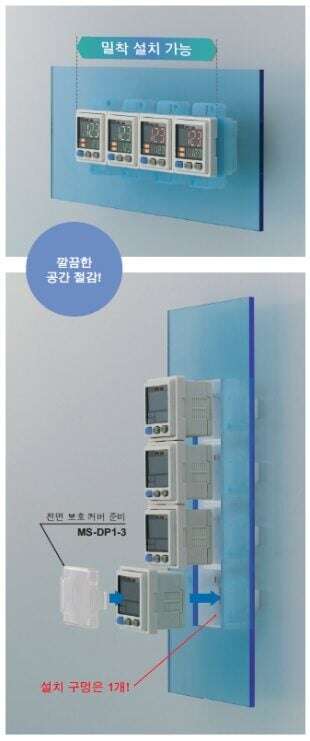

패널 밀착 설치 가능

패널 두께 1~6mm 에 대응하는 전용 설치 도구(MS-DP1-2 )가 준비되어 있습니다.

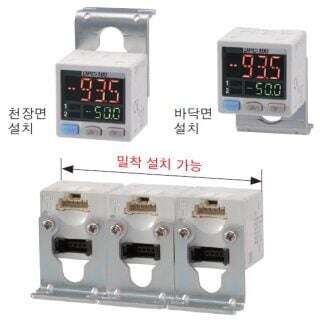

밀착 설치를 지원하는 전용 브래킷(MS-DP1-6)

L자 브래킷 사용 시에도 공간을 절약할 수 있습니다.

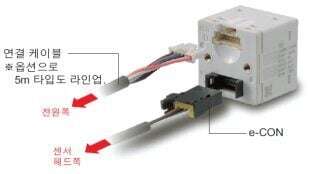

전원 케이블도 원터치 연결

부속된 커넥터 부착 케이블(2m)은 원터치로 간단히 연결할 수 있습니다.

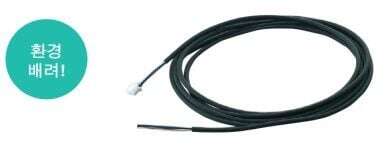

커넥터 부착 케이블이 부속되어 있지 않은 타입 [DPC-10□-J]

시판 커넥터로 배선이 가능합니다. 필요한만큼 케이블을 사용하므로 폐기되는 불필요한 케이블을 줄일 수 있습니다.

※시판 커넥터 권장품은 옵션 페이지를 참조하십시오.

>>옵션 페이지

주문 가이드

상품 구성

센서 헤드

종류		정격 압력 범위	형식명	압력 포트	적용 기체
연성압		-100.0kPa~+100.0kPa	DPH-101	R1/8 수나사+M5 암나사	공기, 비부식성 기체
			DPH-101-M3	M3 수나사
			DPH-101-M5	M5 수나사
	내굴곡 케이블		DPH-101-R	R1/8 수나사+M5 암나사
			DPH-101-M3-R	M3 수나사
			DPH-101-M5-R	M5 수나사
정압		0~+1.000MPa	DPH-102(주1)	R1/8 수나사+M5 암나사
정압			DPH-102-M5	M5 수나사
	내굴곡 케이블		DPH-102-M5-R	M5 수나사
부압		0~-101.0kPa	DPH-103	R1/8 수나사+M5 암나사
			DPH-103-M3	M3 수나사
			DPH-103-M5	M5 수나사
	내굴곡 케이블		DPH-103-R	R1/8 수나사+M5 암나사
			DPH-103-M3-R	M3 수나사
			DPH-103-M5-R	M5 수나사

(주1) : DPH-102에는 내굴곡 케이블 타입이 없습니다.

케이블 길이 5m 타입

케이블 길이 5m 타입(표준은 2m)이 준비되어 있습니다. 형식명 끝에 "-C5"를 붙여 주문해 주십시오.
(예) DPH-103-M5-R의 케이블 길이 5m 타입은 "DPH-103-M5-R-C5"

컨트롤러

형태	정격 압력 범위	형식명	비교 출력
※CN-66A-C2(커넥터 부착 케이블 2m) 부속	연성압: -100.0~+100.0kPa 정압: 0~+1.000MPa 부압: 0~-101.0kPa	DPC-101	NPN 트랜지스터 · 오픈 컬렉터
※CN-66A-C2(커넥터 부착 케이블 2m) 부속	연성압: -100.0~+100.0kPa 정압: 0~+1.000MPa 부압: 0~-101.0kPa	DPC-101-P	PNP 트랜지스터 · 오픈 컬렉터

커넥터 부착 케이블이 포함되지 않은 타입

커넥터 부착 케이블이 포함되지 않은 타입도 준비되어 있습니다. 형식명 끝에 "-J"를 붙여 주문해 주십시오.
(예) DPC-L101Z-P에 커넥터 부착 케이블이 포함되지 않은 타입은 "DPC-L101Z-P-J"

부속품

CN-66A-C2(커넥터 부착 케이블 2m)

옵션

품명	형식명	내용		비고
센서 헤드 연결용 커넥터 (e-CON)	CN-EP2 (주1)	센서 헤드의 컨트롤러 연결용 커넥터.		[5개 세트]
커넥터 부착 케이블	CN-66A-C2 (주2)	길이 2m	컨트롤러의 전원 및 입출력 케이블. 0.2mm² 6심 커넥터 부착 내유 캡타이어 케이블.
커넥터 부착 케이블	CN-66A-C5	길이 5m	컨트롤러의 전원 및 입출력 케이블. 0.2mm² 6심 커넥터 부착 내유 캡타이어 케이블.
전원용 커넥터	CN-66A	컨트롤러의 전원 및 입출력 케이블용 커넥터.		[5개 세트]
컨트롤러 설치 브래킷	MS-DP1-6	바닥면 또는 천장면 방향으로 컨트롤러 설치 가능. 여러 대 밀착 설치도 가능.
패널 설치 도구	MS-DP1-2	두께 1~6mm 패널에 설치 가능. 여러 대 밀착 설치도 가능.
전면 보호 커버	MS-DP1-3	센서의 조정면을 보호합니다. (패널 설치 도구 사용 시 장착 가능)

(주1) : 센서 헤드에 1개가 부속되어 있습니다.

(주2) : 컨트롤러에 부속되어 있습니다.

센서 헤드 연결용 커넥터(e-CON)

CN-EP2

(주1) : 센서 헤드에 표준으로 1개가 부속되어 있습니다.

커넥터 부착 케이블

CN-66A-C2
CN-66A-C5

전원용 커넥터

CN-66A

컨트롤러 설치 브래킷

MS-DP1-6

패널 설치 도구,
전면 보호 커버

MS-DP1-2
MS-DP1-3

e-CON 권장품 안내

TE Connectivity Japan 합동 회사 제품 형식명: 1473562-4
주의: 권장품에 대한 자세한 내용은 제조사에 문의해 주십시오.

전원 커넥터 권장품 안내

(주)일본 압착 단자 제조 제품 콘택트: SPHD-001T-P0.5, 하우징: PAP-06V-S
주의: 권장품에 대한 자세한 내용은 제조사에 문의해 주십시오.

전원 커넥터용 압착 공구 권장품 안내

(주)일본 압착 단자 제조 제품 형식명: YC-610R
주의: 권장품에 대한 자세한 내용은 제조사에 문의해 주십시오.

사양

센서 헤드

종류		연성압			정압		부압
종류		±100kPa 타입			1MPa 타입		-101kPa 타입
형식명 (주3)		DPH-101(-R)	DPH-101-M3(-R)	DPH-101-M5(-R)	DPH-102	DPH-102-M5(-R)	DPH-103(-R)	DPH-103-M3(-R)	DPH-103-M5(-R)
압력 종류		게이지 압력
정격 압력 범위		-100.0~100.0kPa			0~ 1.000MPa		0~ -101.0kPa
내압력		500kPa			1.5MPa		500kPa
적용 유체		공기, 비부식성 기체
전원 전압		12~24V DC±10% 리플 P-P10% 이하
소비 전류		15mA 이하

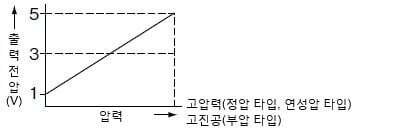

아날로그 전압 출력 (주4)		・출력 전압: 1~5V(정격 압력 범위에서) ・제로점: 1V±2.5%F.S. 이내(부압 타입 · 정압 타입) 　　　　 3V±3.0%F.S. 이내(연성압 타입) ・스팬: 4V±3.5%F.S. 이내 ・직선성: ±0.5%F.S. 이내 ・출력 임피던스: 약 1kΩ
내 환 경 성	보호 구조	IP40(IEC)
	사용 주위 온도	0~+50℃(단, 결로가 없을 것), 보관 시: -10~+60℃
	사용 주위 습도	35~85%RH, 보관 시: 35~85%RH
	내전압	AC1,000V 1분간 충전부 일괄 · 케이스 간
	절연 저항	DC500V 메가에서 50MΩ 이상 충전부 일괄 · 케이스 간
	내진동	내구 10~500Hz 복진폭 3mm 또는 최대 가속도 196m/s² XYZ 각 방향 2시간
	내충격	내구 1,000m/s²(약 100G) XYZ 각 방향 3회
온도 특성		±2.0%F.S. 이내 (+25℃의 검출 압력을 기준으로 0~+50℃의 사용 주위 온도 범위에서)
압력 포트		DPH-10□(-R): R¹/₈ 수나사+M5 암나사, DPH-10□-M3(-R): M3 수나사(개스킷 장착), DPH-10□-M5(-R): M5 수나사(개스킷 장착)
재질		프론트 케이스: PBT, 리어 케이스: PBT(유리 섬유 첨가), 압력 포트: SUS303, O링: NBR, 압력 소자: 실리콘 다이어프램, PPS
연결 방식		커넥터 연결
케이블		0.2mm² 4심 내유 캡타이어 케이블 (형식명에 "-R"이 붙어있는 기종은 내굴곡, 내유 캡타이어 케이블)
케이블 연장		0.2mm² 이상의 케이블로 전체 길이 10m까지 연장 가능
질 량	본체	DPH-10□(-R): 헤드부 약 10g, 케이블부 약 40g DPH-10□-M3/M5(-R): 헤드부 약 6g, 케이블부 약 40g
질 량	포장	DPH-10□(-R): 약 80g, DPF-10□-M3/M5(-R): 약 70g
부속품		커넥터(e-CON): 1개

(주1) : 지정하지 않은 측정 조건은 사용 주위 온도=+25℃입니다.

(주2) : 센서 헤드는 단품으로 사용할 수 있습니다.

(주3) : 형식명 끝에 "-R"이 붙어있는 기종은 내굴곡 케이블 타입입니다. DPH-102에는 내굴곡 케이블 타입이 없습니다.

(주4) :

컨트롤러(일본 국내용)

종류		NPN 출력	PNP 출력
형식명		DPC-101	DPC-101-P
조합 센서 헤드		DPH-101□, DPH-102□, DPH-103□
압력 종류		게이지압
정격 압력 범위(주2)		연성압: -100.0~100.0kPa 정압: 0~1.000MPa 부압: 0~-101.0kPa
설정 압력 범위(주2)		연성압: -199.9~199.9kPa(–1.999 to +1.999 kgf/cm2, –19.98 to +19.98 psi, –1.999 to +1.999 bar, –1510 to +1537 mmHg, –59.4 to +60.5 inHg) 정압: -1.050~1.050MPa(–10.71 to +10.71 kgf/cm2, –152.2 to +152.2 psi, –10.50 to +10.50 bar) 부압: 101.3~-101.3kPa(+1.033 to –1.033 kgf/cm2, +14.70 to –14.70 psi, +1.013 to –1.013 bar, +760 to –760 mmHg, +29.9 to –29.9 inHg)
전원 전압		12~24V DC±10% 리플 P-P10% 이하
소비 전력		통상 시: 960mW 이하(전원 전압 24V 시 소비 전류 40mA 이하) ECO 모드(STD) 시: 720mW 이하 (전원 전압 24V 시 소비 전류 30mA 이하) ECO 모드(FULL) 시: 600mW 이하 (전원 전압 24V 시 소비 전류 25mA 이하) 단, 아날로그 출력 전류, 센서 헤드 소비 전류 제외
센서 헤드 공급 전압		전원 전압과 동일
비교 출력(비교 출력1, 비교 출력2)		NPN 트랜지스터 · 오픈 컬렉터(2출력) ・최대 유입 전류: 100mA ・인가 전압: 30V DC 이하(비교 출력 - 0V 간) ・잔류 전압: 1V 이하(유입 전류 100mA에서)	PNP 트랜지스터 · 오픈 컬렉터(2출력) ・최대 유출 전류: 100mA ・인가 전압: 30V DC 이하(비교 출력 - +V 간) ・잔류 전압: 1V 이하(유출 전류 100mA에서)
	출력 동작	NO/NC를 키 조작으로 선택
	출력 모드	EASY 모드 / 히스테리시스 모드 / 윈도 콤퍼레이터 모드
	응차 (히스테리시스)	최소 1digit(가변)
	반복 정밀도	부압 / 정압: ±0.2%F.S.(±2digits) 이내, 연성압: ±0.2%F.S.(±4digits) 이내
	응답 시간	0.5ms, 1ms, 2.5ms, 5ms, 10ms, 25ms, 50ms, 100ms, 250ms, 500ms, 1,000ms, 5,000ms 키 조작으로 선택
	단락 보호	장착
아날로그 출력		<아날로그 전압 출력> 출력 전압: 1~5V 제로점: 1V±0.5%F.S. 이내(부압 · 정압) 　　　　　3V±0.5%F.S. 이내(연성압) 스팬: 4V±0.5%F.S. 이내 직선성: ±0.1%F.S. 이내 출력 임피던스: 약 1kΩ <아날로그 전류 출력> 출력 전류: 4~20mA 제로점: 4mA±1%F.S. 이내(부압 · 정압) 　　　　　12mA±1.5%F.S. 이내(연성압) 스팬: 16mA±1.5%F.S. 이내 직선성: ±0.1%F.S. 이내 부하 저항: 250Ω(MAX.)
입 력	센서 헤드 입력	입력 전압 범위 1~5V DC(정격 압력 범위에서)

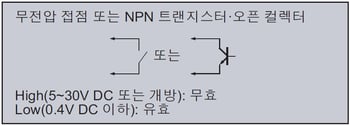

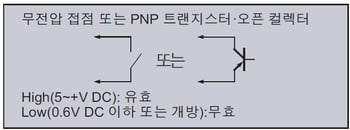

입 력	외부 입력 (자동 레퍼런스 기능/리모트 제로점 조정 기능)	ON 전압: 0.4V DC 이하 OFF 전압: 5~30V DC 또는 개방 입력 임피던스: 약 10kΩ 입력 시간: 1ms 이상	ON 전압: 5V~+V DC OFF 전압: 0.6V DC 이하 또는 개방 입력 임피던스: 약 10kΩ 입력 시간: 1ms 이상
표시		4자리 + 4자리 3색 LCD 표시 (표시 갱신 주기: 250ms, 500ms, 1,000ms 키 조작으로 선택)
	표시 압력 범위	부압: 5.1~-101.3kPa, 정압: -0.050~1.020MPa, 연성압: -101.3~105.0kPa
동작 표시등		주황색 LED (비교 출력1 동작 표시등, 비교 출력2 동작 표시등: 각 비교 출력 ON 시에 점등)
내 환 경 성	보호 구조	IP40(IEC)
	사용 주위 온도	-10~+50℃(단, 결로 및 결빙이 없을 것), 보관 시: -10~+60℃
	사용 주위 습도	35~85%RH, 보관 시: 35~85%RH
	내전압	AC1,000V 1분간 충전부 일괄 · 케이스 간
	절연 저항	DC500V 메가에서 50MΩ 이상 충전부 일괄 · 케이스 간
	내진동	내구 10~500Hz 복진폭 3mm 또는 최대 가속도 196m/s² XYZ 각 방향 2시간 (패널 설치 도구 사용 시: 내구 10~150Hz 복진폭 0.75mm 또는 최대 가속도 49m/s² XYZ 각 방향 2시간)
	내충격	내구 100m/s² XYZ 각 방향 3회
온도 특성		±0.5%F.S. 이내(+20℃를 기준으로 사용 주위 온도 범위에서)
재질		케이스: PBT(유리 섬유 첨가), LCD 표시부: 아크릴, 설치 나사부: 황동(니켈 도금), 스위치부: 실리콘 고무
연결 방식		커넥터 연결
배선 길이		0.3mm² 이상의 케이블로 전체 길이 100m까지 가능
질량		본체 질량: 약 25g(커넥터 부착 케이블 제외), 포장 질량: 약 140g
부속품		CN-66A-C2(커넥터 부착 케이블 2m), 단위 명판: 1세트

(주1) : 지정하지 않은 측정 조건은 사용 주위 온도=+20℃입니다.

(주2) : 조합하는 센서 헤드에 의해 자동으로 전환됩니다.

(주3) : 사양값은 컨트롤러에만 해당하는 값입니다.

치수도

단위mm

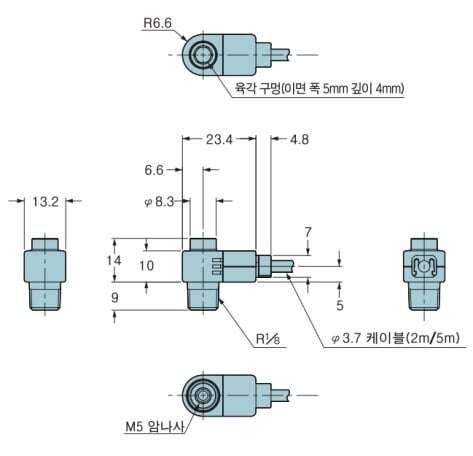

DPH-10□(-R)

센서 헤드

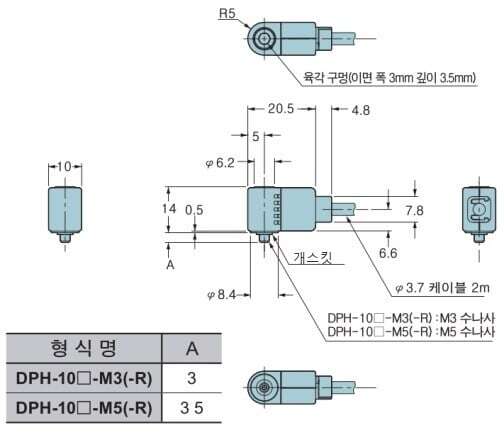

DPH-10□-M3(-R)　DPH-10□-M5(-R)

센서 헤드

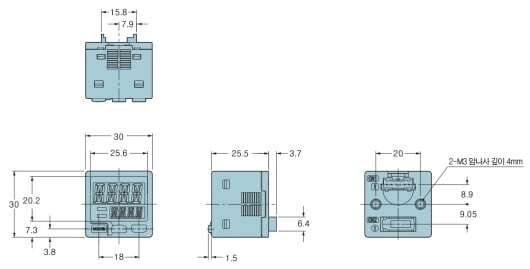

DPC-101(-P)

컨트롤러

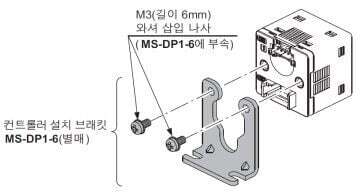

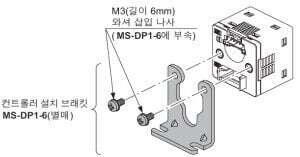

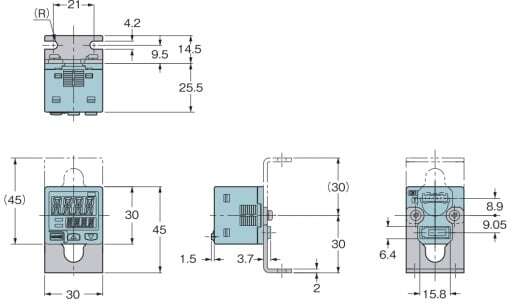

MS-DP1-6

컨트롤러 설치 브래킷(별매)

재질: SPCC(3가 크롬 도금)
M3(길이 6mm) 와셔 삽입 나사 2개 부속

장착도

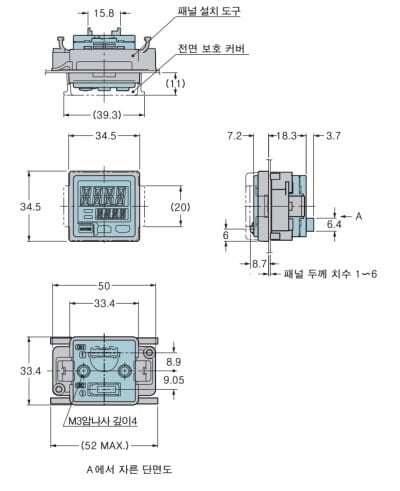

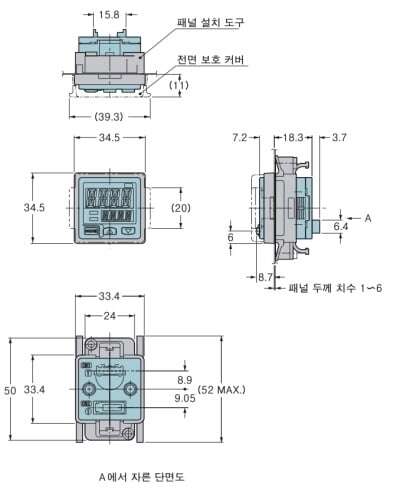

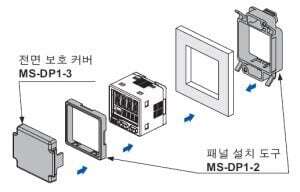

MS-DP1-2 MS-DP1-3

패널 설치 도구(별매), 전면 보호 커버(별매)

장착도
그림은 DPC-101Z에 장착한 경우입니다.

세로 방향 설치

재질:
패널 설치 도구....폴리아세탈
전면 보호 커버....폴리카보네이트

가로 방향 설치

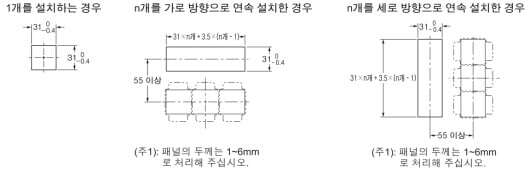

패널 컷 치수

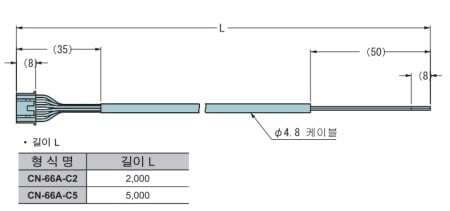

CN-66A-C2　CN-66A-C5

커넥터 부착 케이블(별매, CN-66A-C2는 부속)

회로・연결

DPC-101

NPN 출력 타입

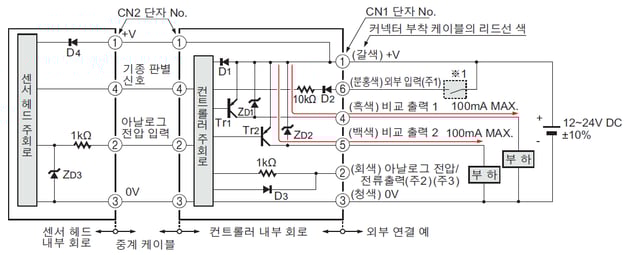

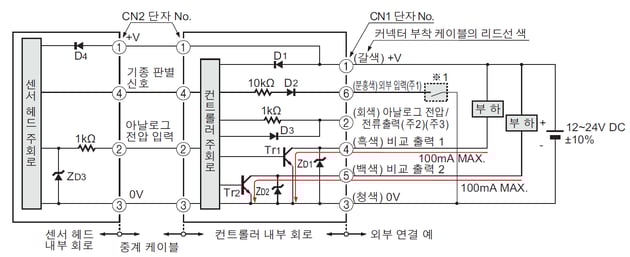

입・출력 회로도

(주1)：오토 레퍼런스 기능/리모트 제로점 조정 기능을 선택해서 사용합니다.

(주2)：아날로그 전류 출력 시의 출력 부하 저항은 250Ω(MAX．)으로 해 주십시오.

(주3)：아날로그 전류 출력 시에는 5V 이상의 전압이 발생하므로 주의해 주십시오.

※1

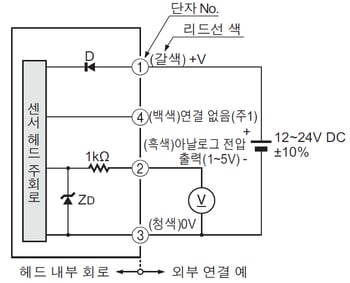

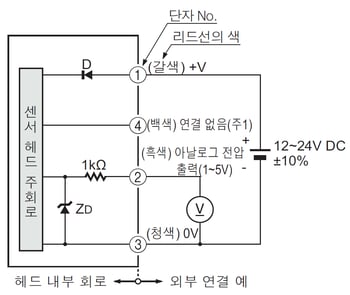

센서 헤드 단품 사용 시

(주1): 센서 헤드 단품으로 사용하는 경우, 백색 리드선(단자No.4)을 절연 처리하여 오픈 상태로 해 주십시오.

(주2): 센서 헤드를 단품으로 사용하는 경우, 아날로그 전압 출력에 연결하는 기기는 입력 임피던스를 50kΩ 이상으로 해 주십시오.

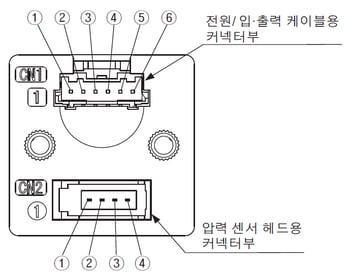

단자 배열도

DPC-101-P

PNP 출력 타입

입・출력 회로도

(주1)：오토 레퍼런스 기능/리모트 제로점 조정 기능을 선택해서 사용합니다.

(주2)：아날로그 전류 출력 시의 출력 부하 저항은 250Ω(MAX．)으로 해 주십시오.

(주3)：아날로그 전류 출력 시에는 5V 이상의 전압이 발생하므로 주의해 주십시오.

※1

센서 헤드 단품 사용 시

(주1): 센서 헤드 단품으로 사용하는 경우, 백색 리드선(단자No.4)을 절연 처리하여 오픈 상태로 해 주십시오.

(주2): 센서 헤드를 단품으로 사용하는 경우, 아날로그 전압 출력에 연결하는 기기는 입력 임피던스를 50kΩ 이상으로 해 주십시오.

단자 배열도

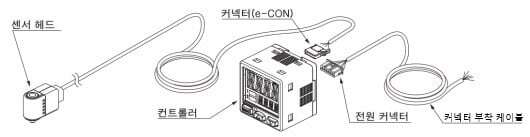

각부의 명칭

배선

배선 작업은 반드시 전원을 끈 상태에서 실시하십시오.
전원 입력은 정격을 초과하지 않도록 전원 변동을 확인하십시오.
전원에 시판 스위칭 레귤레이터를 사용하는 경우는 반드시 전원의 프레임 그라운드(F.G.) 단자를 접지하십시오.
센서 설치부 주변에 노이즈 발생원이 되는 기기(스위칭 레귤레이터, 인버터 모터 등)를 사용하는 경우는 기기의 프레임 그라운드(F.G.) 단자를 반드시 접지하십시오.
고압선 및 동력선과의 병렬 배선, 동일 배선관 사용은 피하십시오. 유도로 인한 오동작의 원인이 됩니다.
오배선은 고장의 원인이 됩니다.

연결

직접 케이블 인출부 및 커넥터부에 스트레스가 가해지지 않도록 하십시오.

설치

컨트롤러 설치 브래킷 MS-DP1-6(별매)을 컨트롤러에 설치하는 경우의 조임 토크는 0.5N･m 이하로 하십시오.

패널 설치 도구 MS-DP1-2(별매) 및 전면 보호 커버 MS-DP1-3(별매)이 준비되어 있습니다.

배관

센서 헤드를 배관하는 경우는 육각 렌치를 사용하여 설치하십시오. 이때의 조임 토크는 아래 표를 참조하십시오. 과대한 토크로 조이면 센서 헤드의 압력 포트부 수나사 및 시판 조인트인 M5 수나사부가 파손됩니다.
또한 R1/8 수나사 타입의 경우는 리크가 없도록 조인트에 실드 테이프를 감아 연결하십시오.

압력 포트	육각 렌치(2면폭)	조임 토크
R1/8 수나사	5mm	9.8N･m 이하
M3 수나사	3mm	0.8N･m 이하
M5 수나사	3mm	1.5N･m 이하

기타

정격 압력 범위 내에서 사용하십시오.
내압력을 초과하는 압력을 인가하지 마십시오. 다이어프램이 파손되어 정상적인 동작을 얻을 수 없습니다.
전원 투입 시의 과도적 상태(컨트롤러: 약 0.5s, 센서 헤드: 약 50ms)를 피해 사용하십시오.
실외에서 사용하지 마십시오.
증기, 먼지 등이 많은 장소에서 사용하지 마십시오.
시너 등의 유기용제 및 물, 기름, 유지가 직접 닿지 않도록 주의하십시오.
압력 포트에 철사 등을 넣지 마십시오. 다이어프램이 파손되어 정상적인 동작을 얻을 수 없습니다.
침의 끝 부분과 같은 예리한 물체로 키를 조작하지 마십시오.

RUN 모드

통상 동작 모드입니다.

설정 항목	내용
설정값 설정	설정 UP 키, 설정 DOWN 키를 누르면 ON/OFF의 설정값을 직접 변경할 수 있습니다.
제로점 조정 기능	압력 포트를 대기압 측으로 개방했을 때 압력값 표시를 강제로 "0"으로 합니다.
키 잠금 기능	키 조작을 할 수 없습니다.
피크・보텀 홀드 기능	변동되는 압력의 피크값 및 보텀값을 표시합니다. 피크값은 메인 표시부, 보텀값은 서브 표시부에 표시됩니다.

메뉴 설정 모드

RUN 모드 시에 모드 변환 키를 2초간 누르면 메뉴 설정 모드로 변환됩니다.
설정 도중 모드 변환 키를 길게 누르면 RUN 모드로 변환됩니다. 이때 변경된 항목은 설정됩니다.

설정 항목	내　용
비교 출력1 출력 모드 설정	비교 출력1의 출력 모드를 설정합니다.
비교 출력2 출력 모드 설정	비교 출력2의 출력 모드를 설정합니다.
아날로그 전압/전류 출력 변환	아날로그 전압 출력 또는 아날로그 전류 출력을 변환할 수 있습니다.
외부 입력 변환	오토 레퍼런스 기능 또는 리모트 제로점 조정 기능을 변환할 수 있습니다.
NO/NC 변환	노멀 오픈(NO) 또는 노멀 클로즈(NC)로 설정합니다.
응답 시간 설정	응답 시간을 설정합니다. 응답 시간은 0.5ms, 1ms, 2.5ms, 5ms, 10ms, 25ms, 50ms, 100ms, 250ms, 500ms, 1,000ms, 5,000ms 중 선택할 수 있습니다.
메인 표시부 표시색 변환	메인 표시부의 표시색을 변환할 수 있습니다. 출력의 ON/OFF에 대해 "적색/녹색" 또는 "녹색/적색", 또는 상시 "적색" 또는 "녹색"으로 고정 가능합니다.
단위 변환 (정압 타입에 한함)	압력 단위를 변환(MPa와 kPa)할 수 있습니다.

PRO 모드

RUN 모드 시에 모드 변환 키를 5초간 누르면 PRO 모드로 변환됩니다.
설정 도중에 모드 변환 키를 길게 누르면 RUN 모드로 변환됩니다. 이때 변경된 항목은 설정됩니다.

설정 항목	내　용
서브 표시부 변환	RUN 모드 중의 서브 표시부 표시를 현재의 압력 단위, 번호, 임의의 영숫자로 변환합니다.
표시 갱신 주기 변환	메인 표시부에 표시되는 압력값의 표시 갱신 주기를 변환합니다.
응차 고정값 변환	EASY 모드와 윈도우 콤퍼레이터 모드의 응차(히스테리시스)를 설정합니다(8단계).
표시색 연동 변환	비교 출력1 또는 비교 출력2의 출력 동작에 연동하여 메인 표시부의 표시색을 변환할 수 있습니다.
외부 입력 연동 변환	메뉴 설정 모드의 외부 입력 변환으로 설정한 내용을 비교 출력1 또는 비교 출력2, 비교 출력1, 2 중 하나에 대응하도록 변환할 수 있습니다.
ECO 모드 설정	표시부를 어둡게 하거나 소등하여 소비 전력을 줄일 수 있습니다.

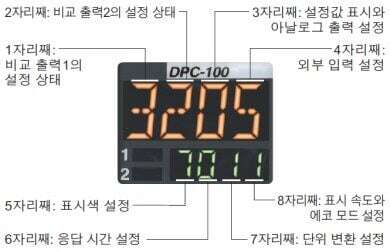

설정 확인 코드	설정 내용을 코드로 확인할 수 있습니다(아래 참조).
설정 복사 모드	마스터 측 센서의 설정 내용을 슬레이브 측 센서에 복사할 수 있습니다.
리셋 설정	공장 출하 상태로 만듭니다.

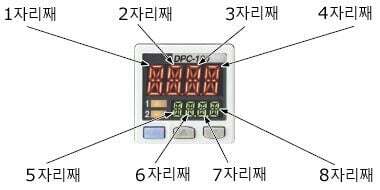

설정 확인 코드 일람표

코드	1자리째		2자리째		3자리째		4자리째
코드	비교 출력1 출력 모드	NO/NC 변환	비교 출력2 출력 모드	NO/NC 변환	아날로그 출력	설정값 표시	외부 입력
0	EASY	NO	OFF	－	아날로그 전압 출력	설정값1	OFF	－
1	EASY	NC	EASY	NO		설정값2	오토 레퍼런트	비교 출력1
2	히스테리시스	NO	EASY	NC		설정값3		비교 출력2
3	히스테리시스	NC	히스테리시스	NO		설정값4		비교 출력1・2
4	윈도우 콤퍼레이터	NO	히스테리시스	NC	아날로그 전류 출력	설정값1	리모트 제로점 조정	비교 출력1
5	윈도우 콤퍼레이터	NC	윈도우 콤퍼레이터	NO		설정값2		비교 출력2
6	－	－	윈도우 콤퍼레이터	NC		설정값3		비교 출력1・2
7	－	－	－	－		설정값4	－	－

코드	5자리째		6자리째	7자리째	8자리째
코드	메인 표시부 표시색	표시색 연동	응답 시간	단위 변환	표시 속도	에코 모드
0	ON 시 적색	비교 출력1	0.5ms	MPa	250ms	OFF
1	ON 시 적색	비교 출력2	1ms	kPa		STD
2	ON 시 녹색	비교 출력1	2.5ms	－		FULL
3	ON 시 녹색	비교 출력2	5ms	－	500ms	OFF
4	상시 적색	비교 출력1	10ms	－		STD
5	상시 적색	비교 출력2	25ms	－		FULL
6	상시 녹색	비교 출력1	50ms	－	1,000ms	OFF
7	상시 녹색	비교 출력2	100ms	－		STD
8	－	－	250ms	－		FULL
9	－	－	500ms	－	－	－
A	－	－	1,000ms	－	－	－
B	－	－	5,000ms	－	－	－

헤드 분리형 · 2화면 디지털 압력 센서[기체용] DPH-100/DPC-100

기본 정보

특징

시공 상식을 파괴!

자유로운 설계! 센서 헤드 삽입 설치

신속한 유지보수

설치 공간 절약

압력 포트는 단단한 스테인리스로 제조

센서 헤드 단품으로도 사용 가능

2화면+바로 설정

응답 시간 500μs

사용 빈도에 맞춘 3층 구조 컨트롤러 설정 조작 모드

3색 표시로 컨트롤러 상태를 한 눈에 파악

공수 · 인적 오류를 줄이는 복사 기능

센서 헤드 자동 인식

1기종에 다기능 탑재(DPC-100 오리지널 기능)

독립 2출력과 3가지 출력 모드 장착

오토 레퍼런스 / 리모트 제로점 조정 기능 탑재

응답 시간 변경 가능

설정 내용을 한눈에 파악

에너지 절감 설계! ECO 모드 장착

표시 갱신 주기 변경 가능

패널 밀착 설치 가능

밀착 설치를 지원하는 전용 브래킷(MS-DP1-6)

전원 케이블도 원터치 연결

커넥터 부착 케이블이 부속되어 있지 않은 타입 [DPC-10□-J]

주문 가이드

상품 구성

센서 헤드

케이블 길이 5m 타입

컨트롤러

커넥터 부착 케이블이 포함되지 않은 타입

부속품

옵션

센서 헤드 연결용 커넥터(e-CON)

커넥터 부착 케이블

전원용 커넥터

컨트롤러 설치 브래킷

패널 설치 도구, 전면 보호 커버

e-CON 권장품 안내

전원 커넥터 권장품 안내

전원 커넥터용 압착 공구 권장품 안내

사양

센서 헤드

컨트롤러(일본 국내용)

치수도

DPH-10□(-R)

DPH-10□-M3(-R) DPH-10□-M5(-R)

DPC-101(-P)

MS-DP1-6

MS-DP1-2 MS-DP1-3

CN-66A-C2 CN-66A-C5

회로・연결

DPC-101

DPC-101-P

사용상의 주의

각부의 명칭

배선

연결

설치

배관

기타

RUN 모드

메뉴 설정 모드

PRO 모드

최근 확인한 상품

최근 확인한 품번

주문 및 사용 시 주의사항

패널 설치 도구,
전면 보호 커버

DPH-10□-M3(-R)　DPH-10□-M5(-R)

CN-66A-C2　CN-66A-C5
