강하다! 간단하다!
고정밀도 액압 · 공압 검출
CE : EMC 지령
UKCA : EMC 규칙
특징
고정밀도 액압 관리 가능
센서 헤드의 아날로그 전압 출력은 ±1%F.S.(+23℃ 상온 시)의 고정밀도 검출이 가능합니다.
소형 스테인리스 본체
HEX.22×59mm(나사부 제외)의 소형 사이즈.
본체도 스테인리스이므로 다양한 환경에서 사용할 수 있습니다.

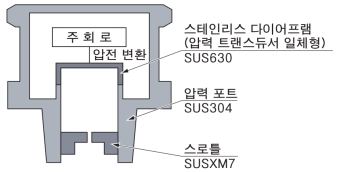

오일리스 1중 다이어프램 구조
압력 검출부의 다이어프램에 오일을 사용하지 않습니다. 센서 헤드 고장 시 오일이 매체 내부로 누설될 우려가 없습니다.
스로틀 탑재로 압력 서지에 강하다
압력 서지를 억제하여 센서 고장을 줄였습니다.
라인업
“현재값”과 “설정값”을 동시에 표시해 동작 레벨의 다이렉트 설정 가능
□30mm의 소형 사이즈에 2화면을 탑재. 현재값과 설정값을 동시에 확인할 수 있으므로 화면 모드를 전환하지 않고 바로 설정값을 확인, 설정할 수 있습니다. 설정값 설정 중에도 ON/OFF가 동작하므로 볼륨식 센서와 동일한 감각으로 설정할 수 있습니다. 키 잠금 기능도 탑재되어 있습니다.

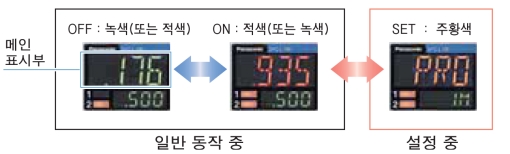

3색 표시(적색 · 녹색 · 주황색)
메인 표시부는 출력 ON/OFF 동작에 연동해 색이 바뀌는 것은 물론, 설정 중에도 색이 바뀝니다. 센서의 상황을 파악하기 쉬어 조작 오류를 줄일 수 있습니다.
■ 액압에 최적인 새로운 기능 탑재
DP-100 시리즈의 조작성은 계승하며 액압 관리에 최적인 기능을 탑재했습니다.
- 출력 연동 피크・보텀 홀드
컨트롤러의 디지털 표시를 출력 ON(또는 OFF) 타이밍에서 리셋하고, 피크·보텀 홀드를 시작합니다. 압입 시의 피크 압력 등을 워크 투입 시 마다 확인할 수 있습니다. - 현재 값 홀드
외부 입력이 ON인 동안에는 컨트롤러의 현재 값을 홀드합니다. 시동 점검 시등의 사람에 의한 판독 편차를 없앨 수 있습니다.

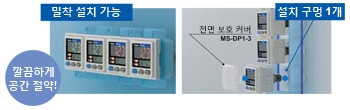

■패널 밀착 설치 가능
패널 두께 1~6mm에 대응하는 전용 설치 도구(MS-DP1-2)가 준비되어 있습니다.
용도
세정 후의 유리 반송(물기를 포함하는 공압)
주문 가이드

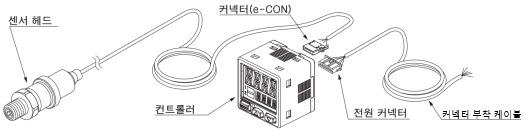

상품 구성
센서 헤드

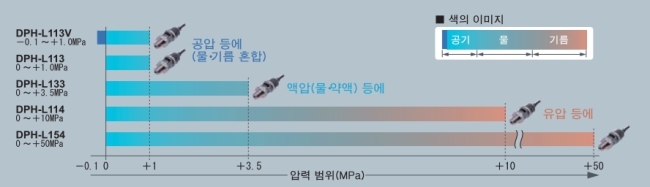

| 종류 | 형상 | 정격 압력 범위 | 형식명 | 압력 포트 | 적용 유체 |
|---|---|---|---|---|---|
| 연성압 |
| -0.1~+1.0MPa | DPH-L113V | R1/4 수나사 | SUS304, SUS630, SUSXM7이 부식되지 않는 기체 및 액체 |
| 정압 | 0~+1.0MPa | DPH-L113 | |||
| 0~+3.5MPa | DPH-L133 | ||||
| 0~+10MPa | DPH-L114 | ||||
| 0~+50MPa | DPH-L154 |
컨트롤러
Pa 이외의 압력 단위로 변환할 수 있습니다.
| 형상 | 형식명 | 비교 출력 |
|---|---|---|
※CN-66A-C2(커넥터 부착 케이블 2m) 부속 | DPC-L101 | NPN 트랜지스터 · 오픈 컬렉터 |
| DPC-L101-P | PNP 트랜지스터 · 오픈 컬렉터 |
커넥터 부착 케이블이 포함되지 않은 타입
커넥터 부착 케이블이 포함되지 않은 타입도 준비되어 있습니다. 형식명 끝에 "-J"를 붙여 주문해 주십시오.
(예) DPC-L101Z-P에 커넥터 부착 케이블이 포함되지 않은 타입은 "DPC-L101Z-P-J"
부속품
CN-66A-C2(커넥터 부착 케이블 2m)
옵션
| 품명 | 형식명 | 내용 | 비고 | |
|---|---|---|---|---|
| 센서 헤드 연결용 커넥터 (e-CON) | CN-EP2 (주1) | 센서 헤드의 컨트롤러 연결용 커넥터. | [5개 세트] | |
| 커넥터 부착 케이블 | CN-66A-C2 (주2) | 길이 2m | 컨트롤러의 전원 및 입출력 케이블. 0.2mm2 6심 커넥터 부착 내유 캡타이어 케이블. | |
| CN-66A-C5 | 길이 5m | |||
| 전원용 커넥터 | CN-66A | 컨트롤러의 전원 및 입출력 케이블용 커넥터. | [5개 세트] | |
| 컨트롤러 설치 브래킷 | MS-DP1-6 | 바닥면 또는 천장면 방향으로 컨트롤러 설치 가능. 여러 대의 밀착 설치도 가능. | ||
| 패널 설치 도구 | MS-DP1-2 | 두께 1~6mm 패널에 설치 가능. 여러 대의 밀착 설치도 가능. | ||
| 화면 보호 커버 | MS-DP1-3 | 센서의 조정면을 보호합니다. (패널 설치 도구 사용 시 장착 가능) | ||
(주1) : 센서 헤드에 1개가 부속되어 있습니다.
(주2) : 컨트롤러에 부속되어 있습니다.
센서 헤드 연결용 커넥터(e-CON)
CN-EP2
(주1) : 센서 헤드에 표준으로 1개가 부속되어 있습니다.
커넥터 부착 케이블
CN-66A-C2
CN-66A-C5
(주1) : CN-66A-C2는 컨트롤러에 표준으로 1개가 부속되어 있습니다.
전원용 커넥터
CN-66A
컨트롤러 설치 브래킷
MS-DP1-6
패널 설치 도구, 전면 보호 커버
MS-DP1-2
MS-DP1-3
e-CON 권장품 안내
타이코 일렉트로닉스 재팬 합동 회사 제품 형식명: 1473562-4
주의: 권장품에 대한 자세한 내용은 제조사에 문의해 주십시오.
전원 커넥터 권장품 안내
(주)일본 압착 단자 제조 제품 콘택트: SPHD-001T-P0.5, 하우징: PAP-06V-S
주의: 권장품에 대한 자세한 내용은 제조사에 문의해 주십시오.
전원 커넥터용 압착 공구 권장품 안내
(주)일본 압착 단자 제조 제품 형식명: YC-610R
주의: 권장품에 대한 자세한 내용은 제조사에 문의해 주십시오.
사양
센서 헤드
| 종류 | 연성압 | 정압 | ||||
|---|---|---|---|---|---|---|
| -0.1~1MPa 타입 | 1MPa 타입 | 3.5MPa 타입 | 10MPa 타입 | 50MPa 타입 | ||
| 형식명 | DPH-L113V | DPH-L113 | DPH-L133 | DPH-L114 | DPH-L154 | |
| 적합 규제 | CE 마킹(EMC 지령, RoHS 지령), UKCA 마킹(EMC 규칙, RoHS 규칙) | |||||
| 압력 종류 | 실드 게이지 압력(주4) | |||||
| 정격 압력 범위 | -0.1~+1MPa | 0~+1MPa | 0~+3.5MPa | 0~+10MPa | 0~+50MPa | |
| 내압력 | 2MPa | 2MPa | 7MPa | 20MPa | 75MPa | |
| 적용 유체 | SUS630, SUS304, SUSXM7이 부식되지 않는 기체 및 액체 | |||||
| 전원 전압 | 9~36V DC [부속 커넥터(e-CON) 사용 시에는 9~32V DC] | |||||
| 소비 전류 | 20mA 이하 | |||||
| 아날로그 전압 출력 | 출력 전압: 1~5V DC(정격 압력 범위에서) 종합 정밀도: ±1.0%F.S.(+23±2℃ 시) ±2.0%F.S.(-20~+70℃ 시) (직선성, 히스테리시스, 반복 정밀도 포함) | 출력 전압: 1~5V DC(정격 압력 범위에서) 종합 정밀도: ±1.0%F.S.(+23±2℃ 시) ±2.0%F.S.(-20~+125℃ 시) (직선성, 히스테리시스, 반복 정밀도 포함) | ||||
| 응답 시간 | 1ms 이하 | |||||
| 내 환 경 성 | 보호 구조 | IP67(IEC) | ||||
| 사용 주위 온도 | -20~+70℃ (단, 결로 및 결빙이 없을 것), 보관 시: -30~+70℃ | -20~+80℃ (압력 포트는 -20~+125℃. 단, 결로 및 결빙이 없을 것), 보관 시: -30~+100℃ [부속 커넥터(e-CON)의 사용 주의 온도는 -20~+75℃(보관 시 -30~+75℃)] | ||||
| 사용 주위 습도 | 35~85%RH, 보관 시: 35~85%RH | |||||
| 사용 매체 온도 범위 | -20~+70℃ | -20~+125℃ | ||||
| 내전압 | AC150V 1분간 충전부 일괄 · 케이스 간 | |||||
| 절연 저항 | DC50V 메가에서 100MΩ 이상 충전부 일괄 · 케이스 간 | |||||
| 내진동 | 내구 10~2,000Hz 가속도 200m/s2 X 방향 4시간 YZ 방향 2시간(주5) | |||||
| 내충격 | 내구 1,000m/s2 XYZ 각 방향 3회 | |||||
| 어스 방식 | 콘덴서 어스(케이스 - 충전부) | |||||
| 압력 포트 | R1/4 수나사(스로틀 내장) | |||||
| 재질 | 다이어프램: SUS630, 포트: SUS304, 스로틀: SUSXM7 | |||||
| 연결 방식 | 커넥터 연결 | |||||
| 케이블 | 0.2mm2 3심 내열 캡타이어 케이블 2m 부속 | |||||
| 케이블 연장 | 0.2mm2 이상의 케이블로 전체 길이 10m까지 연장 가능 | |||||
| 질량 | 본체 질량: 약 100g, 포장 질량: 약 150g | |||||
| 부속품 | 커넥터(e-CON): 1개 | |||||
(주1) : 지정하지 않은 측정 조건은 사용 주위 온도 =+23℃입니다.
(주2) : 센서 헤드는 단품으로 사용할 수 있습니다.
(주3) : DPH-L114, DPH-L154는 검사 시에 오일을 사용하므로 압력 포트 내에 유분이 남아있을 가능성이 있습니다.
(주4) : 센서 내부는 밀폐 구조로 되어 있습니다. 기압 1,013hPa을 기준으로 하고 있습니다.
(주5) : XYZ 각 방향은 그림과 같습니다.
컨트롤러
| 형 식 명 | NPN 출력 | DPC-L101 | ||||
|---|---|---|---|---|---|---|
| PNP 출력 | DPC-L101-P | |||||
| 적합 규제 | CE 마킹(EMC 지령, RoHS 지령), UKCA 마킹(EMC 규칙, RoHS 규칙) | |||||
| 조합 센서 헤드 | DPH-L113V | DPH-L113 | DPH-L133 | DPH-L114 | DPH-L154 | |
| 정격 압력 범위 | -0.1~+1MPa | 0~+1MPa | 0~+3.5MPa | 0~+10MPa | 0~+50MPa | |
| 설정 압력 범위 | -1.177 to +1.177 MPa -12.00 to +12.00 kgf/cm2 -11.77 to +11.77 bar -170.6 to +170.6 psi | -1.070 to +1.070 MPa -10.91 to +10.91 kgf/cm2 -10.70 to +10.70 bar -155.2 to +155.2 psi | -3.74 to +3.74 MPa -38.1 to +38.1 kgf/cm2 -37.4 to +37.4 bar -542 to +542 psi | -10.70 to +10.70 MPa -109.1 to +109.1 kgf/cm2 -107.0 to +107.0 bar -1552 to +1552 psi | -53.5 to +53.5 MPa -545 to +545 kgf/cm2 -535 to +535 bar -1980 to +7760 psi | |
| 설정 분해능 | 0.001MPa | 0.001MPa | 0.01MPa | 0.01MPa | 0.1MPa | |
| 표시 | 4자리 + 4자리 3색 LCD 표시 (표시 갱신 주기: 250ms, 500ms, 1,000ms 키 조작으로 선택) | |||||
| 표시 압력 범위 | -0.155 to +1.022 MPa -1.58 to +10.42 kgf/cm2 -1.55 to +10.22 bar -22.4 to +148.2 psi | -0.050 to +1.020 MPa -0.51 to +10.40 kgf/cm2 -0.50 to +10.20 bar -7.2 to +148.0 psi | -0.17 to +3.57 MPa -1.7 to +36.4 kgf/cm2 -1.7 to +35.7 bar -24 to +518 psi | -0.50 to +10.20 MPa -5.1 to +104.0 kgf/cm2 -5.0 to +102.0 bar -72 to +1480 psi | -2.5 to +51.0 MPa -25 to +520 kgf/cm2 -25 to +510 bar -360 to +7400 psi | |
| 전원 전압 | 12~24V DC±10% 리플 P-P10% 이하 | |||||
| 소비 전력 | 통상 시: 960mW 이하(전원 전압 24V 시 소비 전류 40mA 이하) ECO 모드(STD) 시: 720mW 이하(전원 전압 24V 시 소비 전류 30mA 이하) ECO 모드(FULL) 시: 600mW 이하(전원 전압 24V 시 소비 전류 25mA 이하) 단, 아날로그 출력 전류, 센서 헤드 소비 전류 제외 | |||||
| 비교 출력 (비교 출력1, 비교 출력2) | <NPN 출력 타입> NPN 트랜지스터 · 오픈 컬렉터(2출력) 최대 유입 전류: 50mA 인가 전압: 30V DC 이하(비교 출력 - 0V 간) 잔류 전압: 1V 이하(유입 전류 50mA에서) <PNP 출력 타입> PNP 트랜지스터 · 오픈 컬렉터(2출력) 최대 유출 전류: 50mA 인가 전압: 30V DC 이하(비교 출력 - +V 간) 잔류 전압: 1V 이하(유출 전류 50mA에서) | |||||
| 출력 동작 | N.O./N.C.를 키 조작으로 선택 | |||||
| 출력 모드 | EASY 모드 / 히스테리시스 모드 / 윈도 콤퍼레이터 모드 | |||||
| 응차 (히스테리시스) | 최소 1digit(가변) | |||||
| 반복 정밀도 | ±0.2%F.S. 이내 | |||||
| 응답 시간 | 5ms, 10ms, 25ms, 50ms, 100ms, 250ms, 500ms, 1,000ms, 5,000ms 키 조작으로 선택 | |||||
| 단락 보호 | 장비 | |||||
| 아날로그 출력 | <아날로그 전압 출력> 출력 전압: 1~5V 제로점: 1V±0.5%F.S. 이내(DPH-L113V 제외) 1.364V±0.5%F.S. 이내(DPH-L113V) 스팬: 4V±0.5%F.S. 이내 직선성: ±0.1%F.S. 이내 출력 임피던스: 약 1kΩ <아날로그 전류 출력> 출력 전류: 4~20mA 제로점: 4mA±1.0%F.S. 이내(DPH-L113V 제외) 5.455mA±1.0%F.S. 이내(DPH-L113V) 스팬: 16mA±1.5%F.S. 이내 직선성: ±0.1%F.S. 이내 부하 저항: 250Ω(MAX.) | |||||
| 입 력 | 센서 헤드 입력 | 입력 전압 범위1~5V DC(정격 압력 범위에서) | ||||
| 외부 입력 | <NPN 출력 타입> ON 전압: 0.4V DC 이하 OFF 전압: 5~30V DC 또는 개방 입력 임피던스: 약 10kΩ 입력 시간: 1ms 이상 <PNP 출력 타입> ON 전압: 5V~+V DC OFF 전압: 0.6V DC 이하 또는 개방 입력 임피던스: 약 10kΩ 입력 시간: 1ms 이상 | |||||
| 동작 표시등 | 주황색 LED (비교 출력1 동작 표시등, 비교 출력2 동작 표시등: 각 비교 출력 ON 시 점등) | |||||
| 내 환 경 성 | 보호 구조 | IP40(IEC) | ||||
| 사용 주위 온도 | -10~+50℃(단, 결로 및 결빙이 없을 것), 보관 시: -10~+60℃ | |||||
| 사용 주위 습도 | 35~85%RH, 보관 시: 35~85%RH | |||||
| 내전압 | AC500V 1분간 충전부 일괄 · 케이스 간 | |||||
| 절연 저항 | DC500V 메가에서 50MΩ 이상 충전부 일괄 · 케이스 간 | |||||
| 내진동 | 내구 10~500Hz 복진폭 3mm 또는 최대 가속도 196m/s2 XYZ 각 방향 2시간 (패널 설치 도구 사용 시: 내구 10~150Hz 복진폭 0.75mm 또는 최대 가속도 49m/s2 XYZ 각 방향 2시간) | |||||
| 내충격 | 내구 100m/s2 XYZ 각 방향 3회 | |||||
| 온도 특성 | ±0.5%F.S. 이내(+20℃를 기준으로 사용 주위 온도 범위에서) | |||||
| 재질 | 케이스: PBT(유리 섬유 첨가), LCD 표시부: 아크릴, 설치 나사부: 황동(니켈 도금), 스위치부: 실리콘 고무 | |||||
| 연결 방식 | 커넥터 연결 | |||||
| 배선 길이 | 0.3mm2 이상 케이블로 전체 길이 100m(CE 적합 시에는 30m 미만)까지 가능 | |||||
| 질량 | 본체 질량: 약 25g(커넥터 부착 케이블 제외), 포장 질량: 약 140g | |||||
| 부속품 | CN-66A-C2(2m 커넥터 부착 케이블), 단위 명판: 1세트 | |||||
(주1) : 지정하지 않은 측정 조건은 사용 주위 온도=+20℃입니다.
(주2) : 사양값은 컨트롤러에만 해당하는 값입니다.
치수도
단위mm

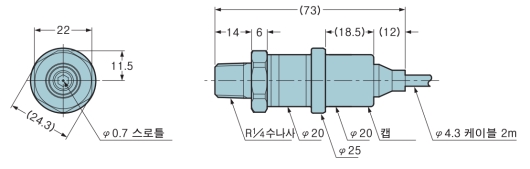

DPH-L1□
센서 헤드

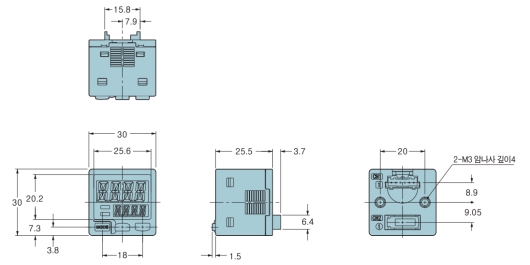

DPC-L101(-P)
컨트롤러

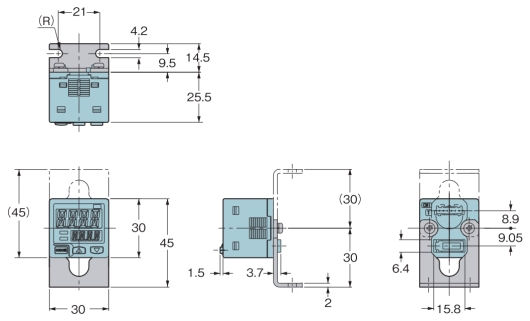

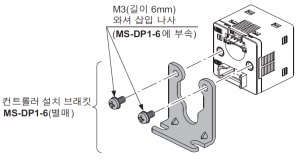

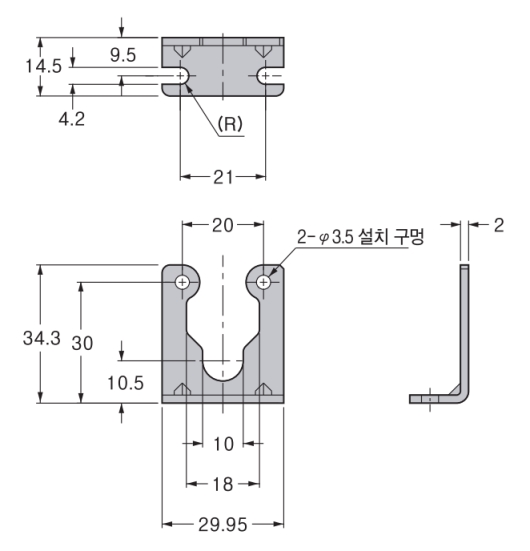

MS-DP1-6
컨트롤러 설치 브래킷(별매)
재질: SPCC(삼가 유니크롬 도금)
M3(길이 6mm) 와셔 조립 나사 2개 부속
장착도

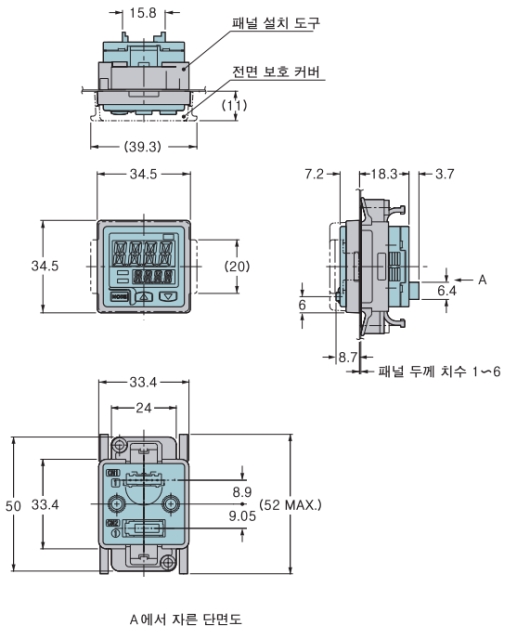

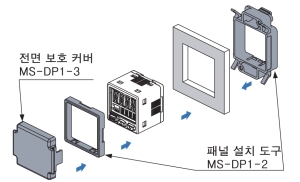

MS-DP1-2 MS-DP1-3

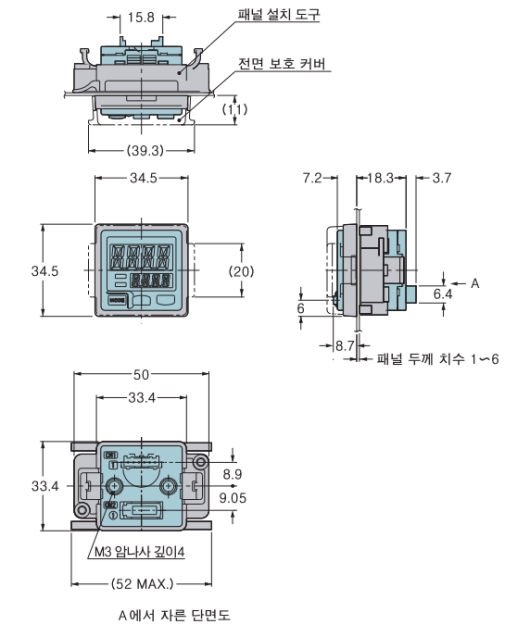

패널 설치 도구(별매), 전면 보호 커버(별매)
장착도
그림은 DPC-L101(-P)에 설치한 경우입니다.
<세로 방향 설치>
재질:
패널 설치 도구....폴리아세탈
전면 보호 커버....폴리카보네이트
<가로 방향 설치>

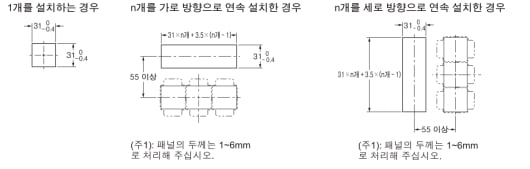

<패널 컷 치수>

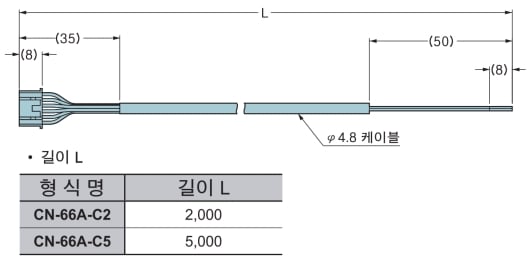

CN-66A-C2 CN-66A-C5
커넥터 부착 케이블(별매, CN-66A-C2는 부속)
회로・연결
DPC-L101
NPN 출력 타입

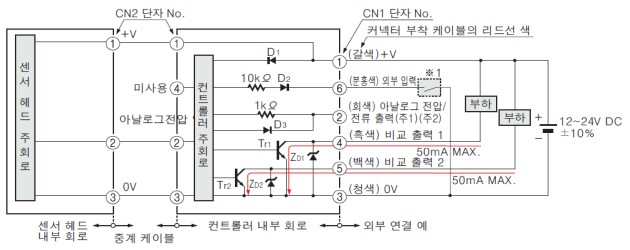

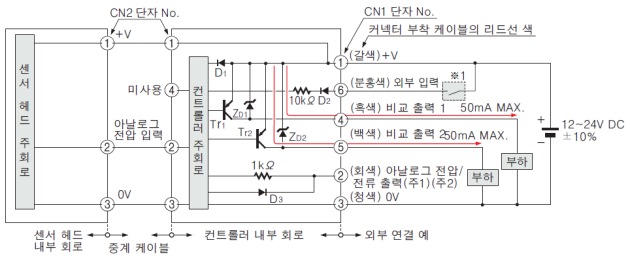

입・출력 회로도
(주1) : 아날로그 전류 출력 시의 출력 부하 저항은 250Ω(MAX.)으로 설정해 주십시오.
(주2) : 아날로그 전류 출력 시는 5V 이상의 전압이 발생하므로 주의해 주십시오.
※1
센서 헤드 단품 사용 시
(주1) : 센서 헤드를 단품으로 사용하는 경우, 아날로그 전압 출력에 연결하는 기기는 입력 임피던스 10kΩ 이상, 부하 용량 1,000pF 이하로 해 주십시오.
(주2) : 아날로그 전압 출력에는 단락 보호 회로가 장착되어 있지 않습니다. 전원을 직접 연결하지 마십시오.
(주3) : 압력 포트와 내부 회로는 콘덴서로 연결되어 있습니다. 압력 포트와 전선 간에 내전압 사양을 초과하는 전압을 인가하지 마십시오.
(주4) : 케이블에 붙어있는 투명 튜브는 사용하지 않습니다. 투명 튜브는 아래 부분을 잘라 주십시오.
DPC-L101-P
PNP 출력 타입
입・출력 회로도
(주1) : 아날로그 전류 출력 시의 출력 부하 저항은 250Ω(MAX.)으로 설정해 주십시오.
(주2) : 아날로그 전류 출력 시는 5V 이상의 전압이 발생하므로 주의해 주십시오.
※1
센서 헤드 단품 사용 시
(주1) : 센서 헤드를 단품으로 사용하는 경우, 아날로그 전압 출력에 연결하는 기기는 입력 임피던스 10kΩ 이상, 부하 용량 1,000pF 이하로 해 주십시오.
(주2) : 아날로그 전압 출력에는 단락 보호 회로가 장착되어 있지 않습니다. 전원을 직접 연결하지 마십시오.
(주3) : 압력 포트와 내부 회로는 콘덴서로 연결되어 있습니다. 압력 포트와 전선 간에 내전압 사양을 초과하는 전압을 인가하지 마십시오.
(주4) : 케이블에 붙어있는 투명 튜브는 사용하지 않습니다. 투명 튜브는 아래 부분을 잘라 주십시오.

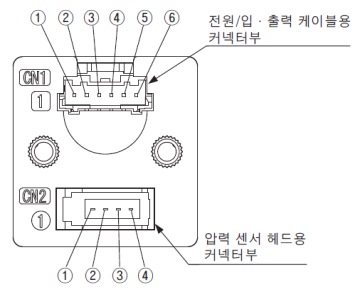

단자 배열도
전원／입･출력 케이블용 커넥터(CN1)
- (1) +V
- (2) 아날로그 전압 / 전류 출력
- (3) 0V
- (4) 비교 출력1
- (5) 비교 출력2
- (6) 외부 입력
(오토 레퍼런스 기능 / 리모트 제로점 조정 기능 / 현재값 홀드 기능)
센서 헤드용 커넥터(CN2)
- (1) 센서 헤드 공급 전압
- (2) 아날로그 전압 입력
- (3) 0V
- (4) 미사용

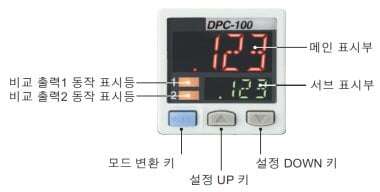

각부의 명칭
배선
- 배선 작업은 반드시 전원을 끈 상태에서 실시하십시오.
- 전원 입력은 정격을 초과하지 않도록 전원 변동을 확인하십시오.
- 전원에 시판 스위칭 레귤레이터를 사용하는 경우는 반드시 전원의 프레임 그라운드(F.G.) 단자를 접지하십시오.
- 센서 설치부 주변에 노이즈 발생원이 되는 기기(스위칭 레귤레이터, 인버터 모터 등)를 사용하는 경우는 기기의 프레임 그라운드(F.G.) 단자를 반드시 접지하십시오.
- 고압선 및 동력선과의 병렬 배선, 동일 배선관 사용은 피하십시오. 유도로 인한 오동작의 원인이 됩니다.
- 오배선은 고장의 원인이 됩니다.
기타
- 스로틀은 분리하지 마십시오.
- 정격 압력 범위 내에서 사용하십시오.
- 내압력을 초과하는 압력을 인가하지 마십시오. 다이어프램이 파손되어 정상적인 동작을 얻을 수 없습니다.
- 전원 투입 시의 과도적 상태(컨트롤러: 약 0.5s, 센서 헤드: 약 50ms)를 피해 사용하십시오.
- 증기, 먼지 등이 많은 장소에서 사용하지 마십시오.
- 시너 등의 유기용제 및 물, 기름, 유지가 직접 닿지 않도록 주의하십시오.
- 압력 포트에 철사 등을 넣지 마십시오. 다이어프램이 파손되어 정상적인 동작을 얻을 수 없습니다.
- 침의 끝 부분과 같은 예리한 물체로 키를 조작하지 마십시오.
