소형 디지털 압력 센서[기체용] DP4(종료품)

사양

일본용

(주1) : 지정하지 않은 측정 조건은 사용 주위 온도=+20℃입니다.

(주2) : 배선 길이가 5m 이상인 경우에는 0.3mm2 이상의 케이블을 사용해 주십시오.

(주3) : 일본 외 국가용(압력 단위 변환 기능 장착 타입)에 대한 내용은 문의해 주십시오.

치수도

• 단위mm

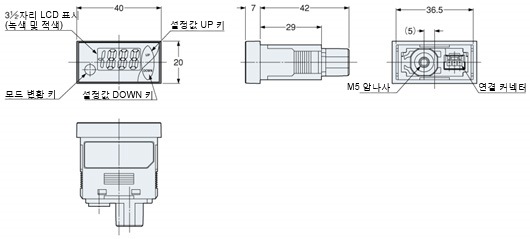

DP4-5□

센서

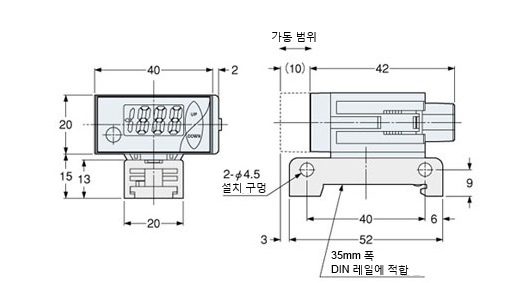

MS-DP-2

DIN 레일 설치 도구(별매)

장착도

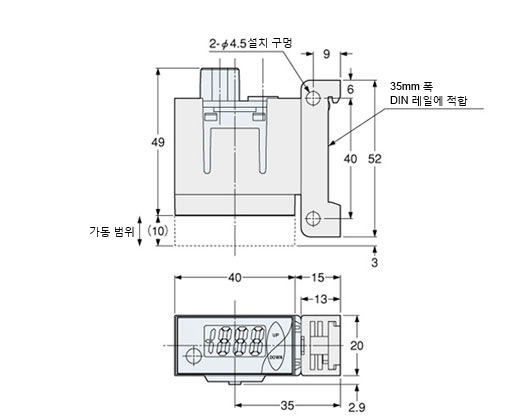

<상하 방향 설치>

<좌우 방향 설치>

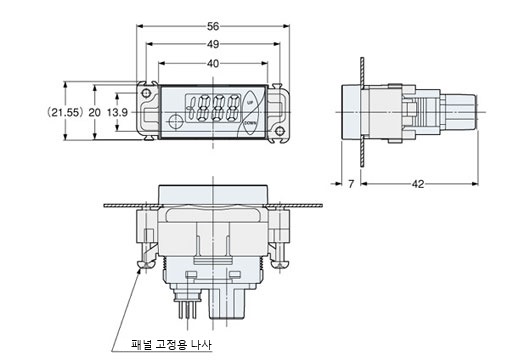

MS-DP-1

패널 설치 도구(부속)

장착도

재질: POM
고정용 M3(길이 15mm) 나사 2개 부속

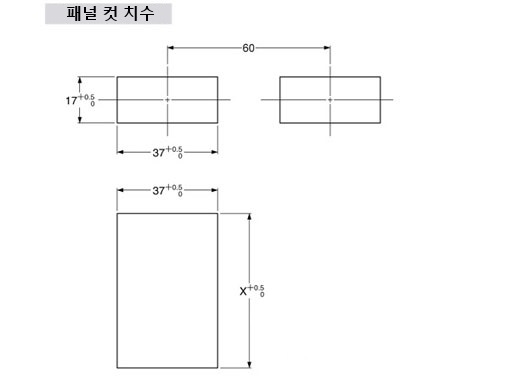

n개를 설치한 경우 X
X=20×(n-1)+17mm

(주1) : 패널의 두께는 1~6mm로 해 주십시오.

MS-DP-5

패널 설치 도구(부속)

장착도

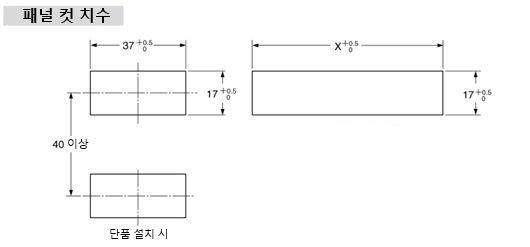

n개를 설치한 경우 X의 치수
X=40×(n-1)+37mm
(n=12 이하)
가로 방향 연속 설치 시

(주1) : 패널의 두께는 1~6mm로 해 주십시오.

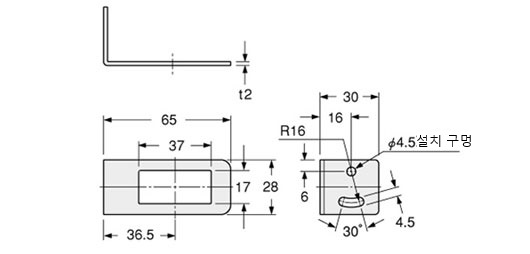

MS-DP-3

센서 설치 브래킷(별매)

재질: SPCC(니켈 도금)

(주1): 센서에 부속되어 있는 패널 설치 도구와 함께 사용해 주십시오.

MS-DP-4

센서 설치 브래킷(별매)

재질: SPCC(니켈 도금)

(주1): 센서에 부속되어 있는 패널 설치 도구와 함께 사용해 주십시오.

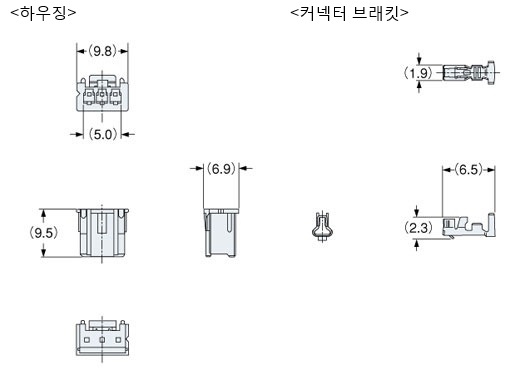

CN-63

커넥터(별매)

연결 커넥터
제조사: (주)일본 압착 단자 제조
커넥터 브래킷: BXA-001T-P0.6
하우징: XAP-03V-1
압착 공구
(주)일본 압착 단자 제조 제품 YC-692R

CN-63-C2
CN-63-C5

커넥터 부착 케이블(별매)
