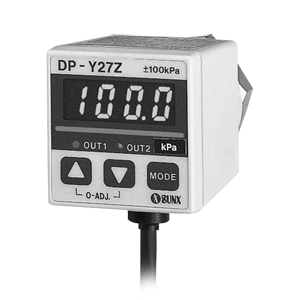

사양
일본용
| 종류 | 연성압 | 정압 | |||
|---|---|---|---|---|---|
| ±100kPa 타입 | 1MPa 타입 | ||||
| NPN 출력 | PNP 출력 | NPN 출력 | PNP 출력 | ||
| 형식명 | DP-Y27Z | DP-Y27ZE | DP-Y28Z | DP-Y28ZE | |
| 압력 종류 | 게이지 압력 | ||||
| 정격 압력 범위(주1) | -98.6kPa(2.7kPa abs)~100.0kPa | 0~1.000MPa | |||
| 설정 압력 범위(주2) | -101.2~110.0kPa | -0.050~1.050MPa | |||
| 설정 압력 분해능 | 0.2kPa | 0.001MPa | |||
| 내압력 | -98.6kPa(2.7kPa abs)~200kPa | -98.6kPa(2.7kPa abs)~2MPa | |||
| 적용 유체 | SUS316 및 하스텔로이C가 부식되지 않는 기체 및 액체 | ||||
| 전원 전압 | 12~24V DC +10/-15% 리플 P-P10% 이하 | ||||
| 소비 전류 | 50mA 이하 | ||||
| 비교 출력 (비교 출력1, 비교 출력2) | <NPN 출력 타입> NPN 트랜지스터 · 오픈 컬렉터 ・최대 유입 전류: 100mA ・인가 전압: 30V DC 이하(비교 출력 - 0V 간) ・잔류 전압: 1V 이하(유입 전류 100mA에서) <PNP 출력 타입> PNP 트랜지스터 · 오픈 컬렉터 ・최대 유출 전류: 100mA ・인가 전압: 전원 전압 범위(비교 출력 - +V 간) ・잔류 전압: 2V 이하(유출 전류 100mA에서) | ||||
| 출력 모드 | 히스테리시스 모드 · 윈도 콤퍼레이터 모드 · 강제 출력 모드의 3가지 모드 장착 키 조작으로 모드 1개 선택 | ||||
| 응차(히스테리시스) | 히스테리시스 모드 사용 시 1digit 이상[DP-Y27Z(E)는 2digits 이상], 윈도 콤퍼레이터 모드 사용 시 1digit[DP-Y27Z(E)는 2digits] | ||||
| 반복 정밀도 | ±0.2%F.S.±2digits 이내 | ±0.2%F.S.±1digit 이내 | |||
| 응답 시간 | 5ms 이하 | ||||
| 단락 보호 | 장착 | ||||
| 아날로그 전압 출력 | 출력 전압: 1~5V (DP-Y27Z(E): -100.0kPa~100.0kPa에서 DP-Y28Z(E): 0~1.000MPa에서) 제로점: 1V±1%F.S. 이내 스팬: 4V±1%F.S. 이내 직선성: ±1%F.S. 이내 출력 임피던스: 약 1kΩ
| ||||
| 표시 | 3 1/2 자리 적색 LED 표시(샘플링 주기: 약 4회/초) | ||||
| 표시 전압 범위 | 설정 압력 범위와 동일 | ||||
| 표시 분해능 | 설정 압력 분해능과 동일 | ||||
| 동 작 표 시 등 | 비교 출력1 | 주황색 LED(비교 출력1 ON 시 점등) | |||
| 비교 출력2 | 녹색 LED(비교 출력2 ON 시 점등) | ||||
| 내 환 경 성 | 보호 구조 | IP40(IEC) | |||
| 사용 주위 온도 | 0~+50℃(단, 결로 및 결빙이 없을 것), 보관 시: -10~+60℃ | ||||
| 사용 주위 습도 | 35~85%RH, 보관 시: 5~95%RH | ||||
| 내노이즈 | 전원 라인: 240Vp · 주기 10ms · 펄스 폭 0.5μs, 복사: 300Vp · 주기 10ms · 펄스 폭 0.5μs(노이즈 시뮬레이터에서) | ||||
| 내전압 | AC500V 1분간 충전부 일괄 · 수지 케이스 간 | ||||
| 절연 저항 | DC500V 메가에서 50MΩ 이상 충전부 일괄 · 수지 케이스 간 | ||||
| 내진동 | 내구 10~150Hz 복진폭 1.5mm 또는 10G XYZ 각 방향 2시간 | ||||
| 내충격 | 내구 100m/s2(약 10G) XYZ 각 방향 3회 | ||||
| 온도 특성 | 0~+50℃의 사용 주위 온도 범위에서 +25℃일 때 검출 압력의 ±3%F.S. 이내 | ||||
| 압력 포트 | R(PT)1/4 수나사 및 M5 암나사 | ||||
| 재질 | 수지 케이스: 폴리카보네이트, 다이어프램: 하스텔로이C, 봉입액: 실리콘 오일, 압력 포트: SUS316 | ||||
| 케이블 | 0.2mm2 5심 난연성 PVC 케이블 2m 부속 | ||||
| 케이블 연장 | 0.3mm2 이상의 케이블로 전체 길이 100m까지 연장 가능 | ||||
| 질량 | 약 240g | ||||
(주1) : 정격 압력 범위는 제품 성능을 만족하는 범위입니다.
(주2) : 설정 압력 범위는 압력 설정 및 표시가 가능한 범위입니다.
(주3) : 일본 외 국가용(압력 단위 변환 기능 장착 타입)에 대한 내용은 문의해 주십시오.

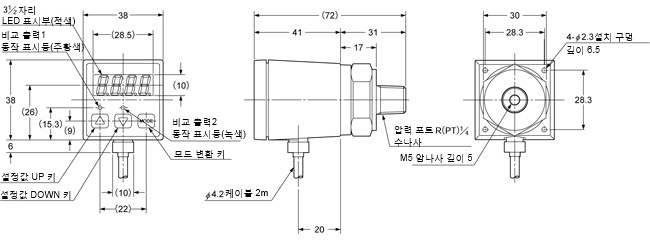

치수도
