FP-e(종료품)

다운로드

  • 수주 종료 정보

  • 사양

  • 치수도

  • 소프트웨어

수주 종료

종료 시기

2019년09월30일

이 제품은 수주를 종료했습니다.
대체 상품의 안내 및 종료 상품의 상세 내용은 아래를 참조하십시오.

------------------------------ Tab1 showing ------------------------------

수주 종료 정보

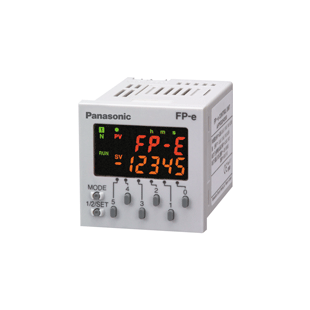

pic01-1

------------------------------ Tab2 showing ------------------------------

사양

항목개략 사양
전원 · 입출력전원24V DC
입력24V DC ± 커먼
출력트랜지스터 출력(NPN): 0.5A 5-24V DC
릴레이 출력:2A 250V AC, 2A 30V DC
성능제어 I/O 점수표준 타입
캘린더 타이머 부속		14점
열전대 입력 부속12점
연산 처리 속도기본 명령: 0.9μs~/스텝
프로그램 메모리EEP-ROM 내장
프로그램 용량2720스텝
명령기본83종류
응용168종류(※1)
연산용
메모리		내부 릴레이1008점
타이머/
카운터		144점
데이터 레지스터1660워드
특수 기능펄스 캐치 입력합계 6점
인터럽트 입력
아날로그 출력-　(열전대 k 타입　-30.0~300.0℃)
볼륨 입력-
고속
카운터		표준 타입
캘린더 타이머 부속		단상: 4ch 합계　최대 10kHz
2상: 2ch 합계　최대 2kHz
열전대 입력 부속단상: 4ch 합계　최대 5kHz
2상: 2ch 합계　최대 1kHz
펄스
출력		표준 타입
캘린더 타이머 부속		1ch 사용 시 x 40Hz~10kHz
2ch 사용 시 x 40Hz~5kHz
열전대 입력 부속1ch 사용 시 x 40Hz~5kHz
2ch 사용 시 x 40Hz~2.5kHz
대응 데이터 통신RS232C, RS485(AFPE224302/AFPE214322)
대응 데이터 링크컴퓨터 링크, 모뎀
그 외 기능RUN 중 수정, 정수 스캔, 4자리 패스워드, 부동소수점 연산, PID 연산, 캘린더 타이머(AFPE224305/AFPE214325, 전지 사용 시 가능)

※Ver.1.2 이후부터 응용 명령 추가

------------------------------ Tab3 showing ------------------------------

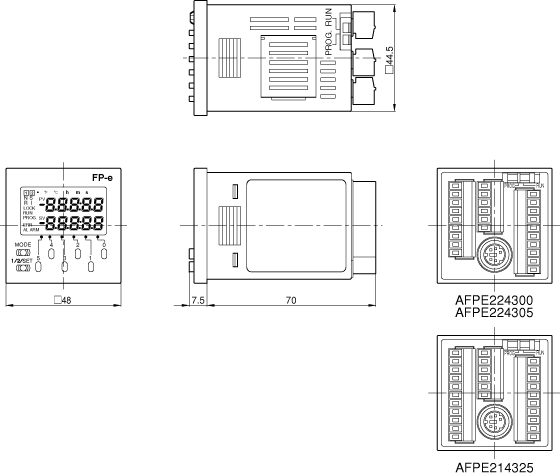

치수도

  • 단위mm

FP-e 컨트롤 유닛

FP-e 컨트롤 유닛
AFPE2*****

------------------------------ Tab4 showing ------------------------------

소프트웨어 안내

프로그래밍 소프트웨어

설정 소프트웨어
