AFP7FCTC2｜FP7 확장 카세트(기능 카세트)

다운로드

수주 종료

종료 시기 (JST)

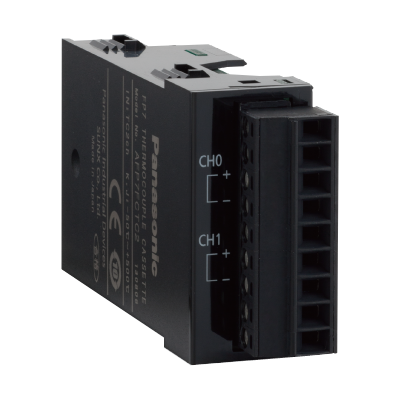

※실제 상품은 사진과 다른 경우가 있습니다.

EU RoHS 지침 2011/65/EU 6개 물질 및 EU RoHS 지침 2015/863/EU 4개 물질의 비함유 규정에 적합하며.

    품번

    AFP7FCTC2

    형번

    AFP7FCTC2

    상품

    FP7 확장 카세트(기능 카세트)

    상품명

    		 FP7 확장 카세트(기능 카세트)
    대체 상품
    대체 품번
    대체 형번
    비고

    상세 스펙

    항목내용
    품번AFP7FCTC2
    형번AFP7FCTC2
    품명FP7 확장 카세트(기능 카세트)

    사양

    항목내용
    입력 점수2ch(ch 간 절연)
    입력 범위:K열전대-50.0～500.0℃
    입력 범위:J열전대-50.0～500.0℃
    디지털 변환값:통상 시K−500～K5000
    디지털 변환값:범위 오버 시K−501, K5001 또는 K8000
    디지털 변환값:단선 시K8000
    디지털 변환값:데이터 준비 중K8001
    분해능0.2℃(소프트웨어 평균 처리에서 표시는 0.1℃)
    샘플링 주기100ms/2ch
    종합 정밀도±0.5%F.S. 이하 + 냉접점 오차: 1.5℃(0～55℃)
    입력 임피던스344kΩ
    절연 방식열전대 입력 단자 ～ 내부 디지털 회로 간: 트랜스 절연, 아이솔레이션 IC 절연
    열전대 입력 단자 간: 트랜스 절연, 아이솔레이션 IC 절연
    외부 연결 방식커넥터식 단자대

    일반 공통 사양

    항목내용
    사용 주위 온도0～+55℃, 보관 시: -40～+70℃
    사용 주위 습도10～95%RH(at 25℃ 결로가 없을 것), 보관 시: 10～95%RH(at 25℃ 결로가 없을 것)
    내진동5～8.4Hz 편진폭 3.5mm 1소인/1분간(IEC61131-2), 8.4～150Hz 정가속도 9.8m/s2 10회 소인(1옥타브/min)(IEC6111-2)
    내충격147m/s2 이상 X, Y, Z 각 방향 3회(IEC61131-2)
    내노이즈성1,000V[P-P] 펄스 폭 50ns,1μs(노이즈 시뮬레이터법에 의거)
    사용 환경부식성 가스가 없을 것. 먼지가 적을 것.

    일반 개별 사양

    항목내용
    정격 전압 범위-
    소비 전류45mA 이하
    (주) :CPU의 소비 전류 증가분입니다.
    본체 질량약 25g (단자대 포함)
