수주 종료
종료 시기
2013년03월31일
※ 대체 권장품이 없더라도 용도에 따라 대응 가능한 상품이 있는 경우가 있으므로 문의해 주십시오.
| 품번 | ANR1150 | ANR1151 | ANR1182 | ANR1115 | |
|---|---|---|---|---|---|
| 측정 중심 거리 | 50mm | 50mm | 80mm | 130mm | |
| 측정 범위 | ±10mm | ±10mm | ±20mm | ±50mm | |
| 광원 | 레이저 다이오드(발광 피크 파장 : 650nm) | ||||
| 펄스 폭/ 최대 출력/ 레이저 등급 | 15μs(Duty 50%)/0.4mW(피크값)/등급1(IEC 60825-1) | ||||
| 스폿 지름 (측정 중심 거리의 대표 예) | 약 0.6×1.1mm | 약 0.09×0.05mm | 약 0.7×1.2mm | 약 0.7×1.4mm | |
| 분 해 능 (2σ) | 10Hz | 5μm | 5μm | 20μm | 100μm |
| 100Hz | 16μm | 16μm | 65μm | 330μm | |
| 1kHz | 50μm | 50μm | 200μm | 1mm | |
| 리니어리티 오차 (주2) | ±0.2% of F.S. 이내 | ||||
| 보호 구조 (커넥터부 제외) | IP67(IEC) | ||||
| 사용 주위 조도 (백열등) | 2,500lx 이하 | ||||
| 질량 (케이블 포함) | 본체 질량：약 300g | ||||
(주1) : 지정하지 않은 측정 조건은 사용 주위 온도 =+20℃입니다.
(주2) : 백 세라믹에 대한 값입니다.
| 품번 | ANR 1250 | ANR 1251 | ANR 1282 | ANR 1215 | ANR 1226 | |
|---|---|---|---|---|---|---|
| 측정 중심 거리 | 50mm | 50mm | 80mm | 130mm | 250mm | |
| 측정 범위 | ±10mm | ±10mm | ±20mm | ±50mm | ±150mm | |
| 광원 | 레이저 다이오드(발광 피크 파장 : 650nm) | |||||
| 펄스 폭/ 최대 출력/ 레이저 등급 | 15μs(Duty 50%)/ 1.6mW(피크값)/ 등급2(IEC 60825-1) | |||||
| 스폿 지름 (측정 중심 거리의 대표 예) | 약 0.6×1.1mm | 약 0.09×0.05mm | 약 0.7×1.2mm | 약 0.7×1.4mm | 약 0.8×1.5mm | |
| 분 해 능 (2σ) | 10Hz | 1μm | 1μm | 4μm | 20μm | 150μm |
| 100Hz | 3.5μm | 3.5μm | 13μm | 65μm | 500μm | |
| 1kHz | 10μm | 10μm | 40μm | 200μm | 1.5mm | |
| 리니어리티 오차(주2) | ±0.2% of F.S. 이내 | ±0.4% of F.S. 이내 | ||||
| 보호 구조 (커넥터부 제외) | IP67(IEC) | |||||
| 사용 주위 조도 (백열등) | 3,000lx 이하 | 2,500lx 이하 | ||||
| 질량 | 본체 질량：센서(케이블 포함) 약 240g, 중계 케이블 약 130g | |||||
(주1) : 지정하지 않은 측정 조건은 사용 주위 온도 =+20℃입니다.
(주2) : 백 세라믹에 대한 값입니다.
| 품번 | ANR5131 | ANR5141 | ANR5231 | ANR5241 | |
|---|---|---|---|---|---|
| 비교 출력 타입 | 싱글 콤퍼레이터 | 더블 콤퍼레이터 | |||
| 아날로그 출력 | ±5V/F.S.(최대 2mA) | 4～20mA/F.S.(최대 250Ω) | ±5V/F.S.(최대 2mA) | 4～20mA/F.S.(최대 250Ω) | |
| 출력 임피던스 | 50Ω | - | 50Ω | - | |
| 0점 조정 범위 | ±10% of F.S. | ||||
| 온도 드리프트 (센서・컨트롤러 센서 사용) | ±(0.03% of F.S.)/℃ 이내 | ±(0.04% of F.S.)/℃ 이내 | ±(0.03% of F.S.)/℃ 이내 | ±(0.04% of F.S.)/℃ 이내 | |
| 응답 주파수(-3dB) 응답 시간(10～90%) | 1kHz 0.4ms/100Hz 4ms/10Hz 40ms(스위치 변환) | ||||
| 비교 출력(주2) | NPN 오픈 컬렉터 2점 (100mA 30V DC 이하, 잔류 전압 1.5V 이하) | NPN 오픈 컬렉터 3점 (100mA 30V DC 이하, 잔류 전압 1.5V 이하) | |||
| 응차 | 0.15% of F.S. 이하 | ||||
| 알람 출력 | NPN 오픈 컬렉터 1점 (100mA 30V DC 이하, 잔류 전압 1.5V 이하)(주2) | ||||
| 광량 모니터 출력 | ±5V | ||||
| 비교 타이밍 입력 | 무전압 입력(접지 시, 비교 출력 금지) | ||||
| 변위 표시 | 센서 : 측정 범위 표시 LED(RANGE) | 센서 : 측정 범위 표시 LED(RANGE) 컨트롤러 : 액정 3자리 전압 표시 | |||
| 게인 변환 | AUTO/LOW(스위치 변환) | ||||
| 상호 간섭 방지(주3) | 2세트간에서 가능 | ||||
| 조작 전압 범위 | 12～24V DC +10/-15% 리플 0.5V(P-P) 포함 | ||||
| 소비 전류 (센서・컨트롤러 센서 사용 시) | 250mA 이하(12V DC 입력 시), 125mA 이하(24V DC 입력 시) | ||||
| 질량(케이블 포함) | 본체 질량 : 약 180g | ||||
(주1) : 지정하지 않은 측정 조건은 사용 주위 온도 =+20℃입니다.
(주2) : PNP 출력 타입도 준비되어 있습니다.
(주3) : 이 모드 사용 시는 리니어리티 특성, 분해능, 응답성이 악화될 가능성이 있습니다.
| 절연 저항(초기) | DC 외부 입력과 센서 브래킷부 사이(커넥터 브래킷부 제외)에서 20MΩ 이상(DC500V 메가) |
|---|---|
| 내전압(초기) | 전 항목과 같은 장소에서 AC500V 1분간 |
| 내구 진동(나사 조임 설치) | 10～55Hz(주기 1분간) 복진폭 1.5mm(센서)/0.75mm(컨트롤러) XYZ 각 방향 2시간 |
| 내구 충격(나사 조임 설치) | 20G 이상 XYZ 각 방향 3회 |
| 사용 주위 온도 | 0～+50℃ |
| 보관 주위 온도 | -20～+70℃ |
| 사용 주위 습도 | 35～85%RH(단, 결로되지 않을 것) |
(주1) : 지정하지 않은 측정 조건은 조작 전압 24V DC, 사용 주위 온도=+20 ℃, 게인 AUTO, 응답 속도 10Hz, 측정 중심 거리, 상호 간섭 방지 미사용, 대상 물체는 백 세라믹입니다.

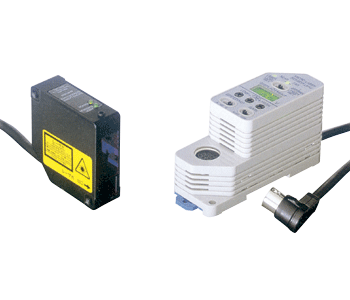

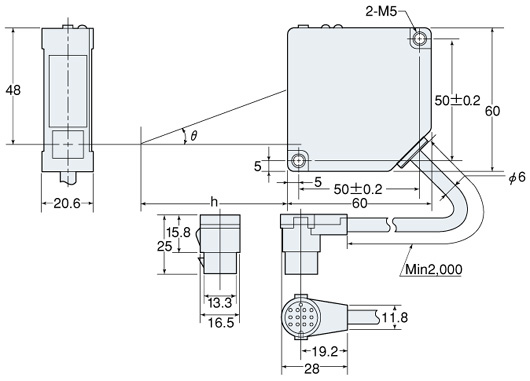

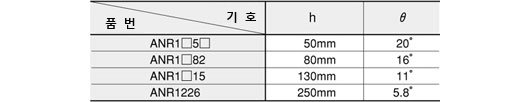

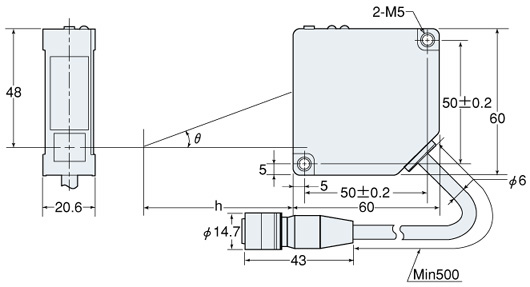

센서
센서

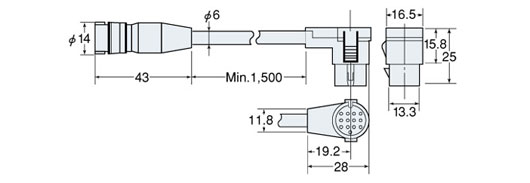

ANR12용 중계 케이블(센서에 부속)

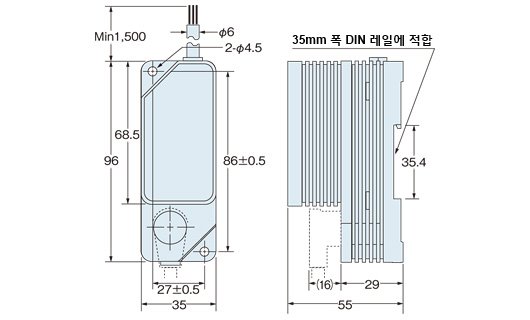

컨트롤러

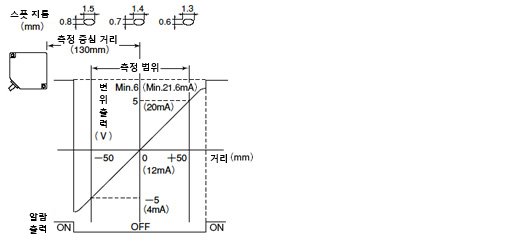

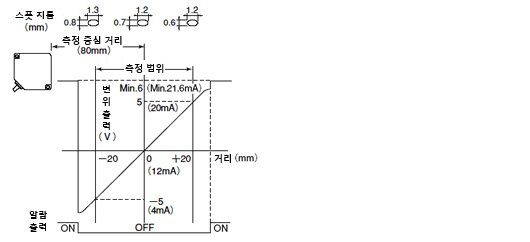

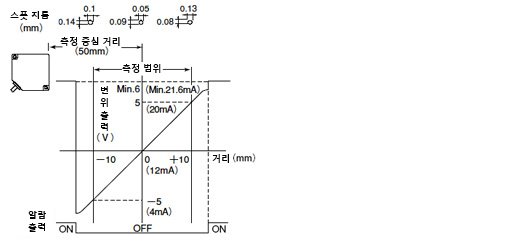

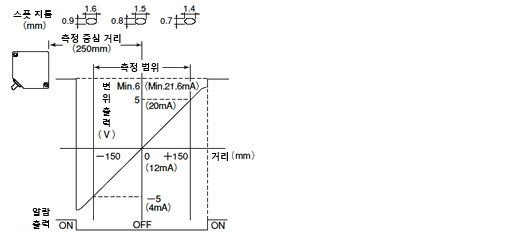

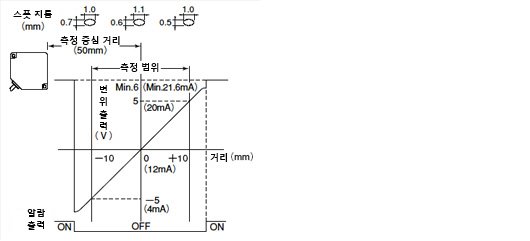

측정 범위 내에서 변위에 따른 아날로그 전압이 출력됩니다.
[( )는 전류 출력 타입입니다.]
