사양

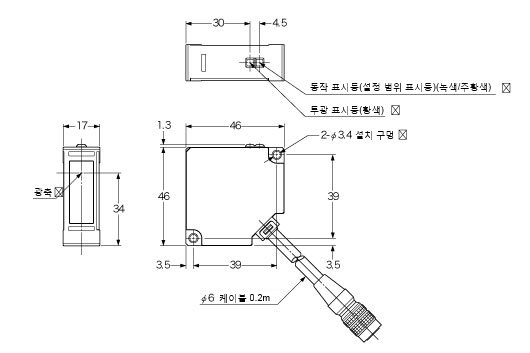

센서 헤드
| 종류 | 40mm 타입 | 80mm 타입 | 120mm 타입 |
|---|
| 형식명 | LH-54 | LH-58 | LH-512 |
|---|
| 조합 컨트롤러 | LH-CL6(P), LH-CS6(P), LH-CD6(P) |
|---|
| 측정 중심 거리 | 40mm | 80mm | 120mm |
|---|
| 측정 범위 | ±10mm(30～50mm) | ±20mm(60～100mm) | ±30mm(90～150mm) |
|---|
| 투광 소자 | 적색 LED(변조식, 발광 피크 파장 : 650nm) |
|---|
| 스폿 지름(주2) | φ1.6mm 이하 | φ2.0mm 이하 | φ3.0mm 이하 |
|---|
분
해
능
(주3) | 컨트롤러
응답 시간 | 300ms | 2μm | 4μm | 20μm |
|---|
| 100ms | 4μm | 8μm | 40μm |
|---|
| 40ms | 5μm | 14μm | 65μm |
|---|
| 30ms | 6μm | 16μm | 75μm |
|---|
| 20ms | 7μm | 28μm | 92μm |
|---|
| 10ms | 10μm | 40μm | 130μm |
|---|
| 1ms | 20μm | 120μm | 400μm |
|---|
| 0.5ms | 40μm | 160μm | 580μm |
|---|
| 직선성 | ±0.2%F.S. 이내 |
|---|
| 사용 주위 온도 | 0～+45℃(단, 결로되지 않을 것), 보관 시 : -20～+60℃ |
|---|
| 사용 주위 습도 | 35～85%RH, 보관 시 : 35～85%RH |
|---|
보호 구조
(커넥터부 제외) | IP67(IEC), 방침형(JIS) |
|---|
| 케이블 | 0.22mm2 11심 복합 캡타이어 케이블 0.2m 부속(말단 커넥터 부속) |
|---|
| 케이블 연장 | 옵션(별매) 케이블로 전체 길이 10.2m까지 연장 가능 |
|---|
| 질량 | 약 70g(케이블 포함), 약 45g(케이블 제외) |
|---|
(주1) : 지정하지 않은 측정 조건은 전원 전압 24V DC, 사용 주위 온도 +20℃, 게인 설정 SELECT, 응답 시간 설정 300ms, 측정 중심 거리, 간섭 방지 기능 미사용, 측정 물체는 백 세라믹판입니다. 측정 물체에 따라 직선성이 변할 수 있습니다.
(주2) : 측정 중심 거리의 대표 예입니다. 중심 광 강도의 1/e2(13.5%)로 정의하고 있습니다. 규정 스폿 외경에도 미세한 빛의 누설이 발생하여 측정 물체 주위의 환경에 따라 측정 정밀도에 영향을 미칠 수 있으므로 주의해 주십시오.
(주3) : 측정 중심 거리의 대표 예입니다. 기재된 내용은 조합 컨트롤러의 아날로그 출력에 관한 값입니다.

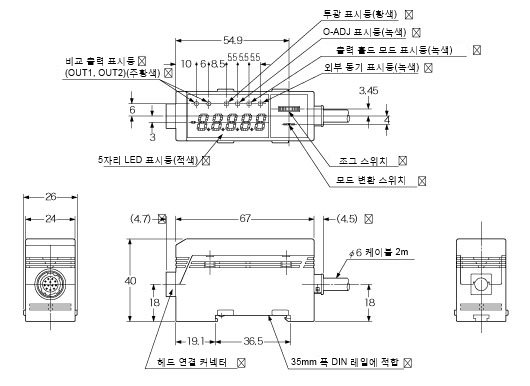

컨트롤러
| 종류 | 범용 | 고기능 |
|---|
| 형식명 | LH-CL6 | LH-CS6 | LH-CD6 |
|---|
| 조합 센서 헤드 | LH-54, LH-58, LH-512 |
|---|
센서 헤드
연결 대수 | 1대 | 1대 | 1대 또는 2대 |
|---|
| 전원 전압 | 24V DC±10% 리플 P-P10% 이하 |
|---|
| 소비 전류(주2) | 250mA 이하 | 300mA 이하 | 350mA 이하 |
|---|
| 아날로그 출력 | 아날로그 전압
・출력 전압 : -5～+5V
・출력 임피던스 : 100Ω
아날로그 전류
・출력 전류 : 4～20mA
・부하 저항: 300Ω 이하 |
|---|
| : | 응답 시간
(10～90%) | 0.5ms/1ms/10ms/
20ms/30ms/40ms/
100ms/300ms
조그 스위치로 선택 가능 | 0.5ms/1ms/10ms/
20ms/30ms/40ms/
100ms/300ms
키로 선택 가능
(자동 응답 시간 설정도 가능) |
|---|
| 온도 특성 | ±0.04% F.S./℃ 이내 |
|---|
스팬 조정/
시프트 조정 | ±10% F.S. 이내(주3) | ±30% F.S. 이내(주3) |
|---|
| 비교 출력 | 독립 2출력(OUT1, OUT2)
NPN 트랜지스터・오픈 컬렉터(주4)
・최대 유입 전류 : 100mA
・인가 전압 : 30V DC 이하(비교 출력-0V간)
・잔류 전압 : 1.5V 이하(유입 전류 100mA에서)
0.4V 이하(유입 전류 16mA에서) | 3출력(HI, GO, LO)
NPN 트랜지스터・오픈 컬렉터(주4)
・최대 유입 전류 : 30mA
・인가 전압 : 30V DC 이하(비교 출력-0V간)
・잔류 전압 : 1.0V 이하(유입 전류 30mA에서)
0.4V 이하(유입 전류 16mA에서) |
|---|
| | 출력 동작 | 설정값에 달했을 때 ON 또는 OFF(선택 가능) | 설정값에 달했을 때 ON |
|---|
| 단락 보호 | 장착 |
|---|
| 알람 출력 | 장착 | 장착 |
|---|
| 스트로브 출력 | - | 장착 |
|---|
| 사용 주위 온도 | 0～+50℃(단, 결로되지 않을 것), 보관 시 : -20～+60℃ |
|---|
| 사용 주위 습도 | 35～85%RH, 보관 시 : 35～85%RH |
|---|
| 케이블 | 0.22mm2 13심 복합 캡타이어 케이블 2m 부속 | - |
|---|
| 질량 | 약 160g | 약 120g |
|---|
| 부속품 | MS-DIN-3(컨트롤러 설치 브래킷) : 1개 | ATA4811(컨트롤러 설치 프레임) : 1세트 |
|---|
(주1) : 지정하지 않은 측정 조건은 전원 전압 24V DC, 사용 주위 온도 +20℃, 게인 설정 SELECT, 응답 시간 설정 300ms, 측정 중심 거리, 간섭 방지 기능 미사용, 측정 물체는 백 세라믹판입니다. 측정 물체에 따라 직선성이 변할 수 있습니다.
(주2) : 센서 헤드 포함
(주3) : 센서 헤드와 컨트롤러의 직선성 및 분해능은 공장 출하 시에 조정되어 있지만, 사용 조건에 맞추어 시프트 조정 또는 스팬 조정을 실시해 주십시오.
(주4) : PNP 출력 타입도 준비되어 있습니다.
